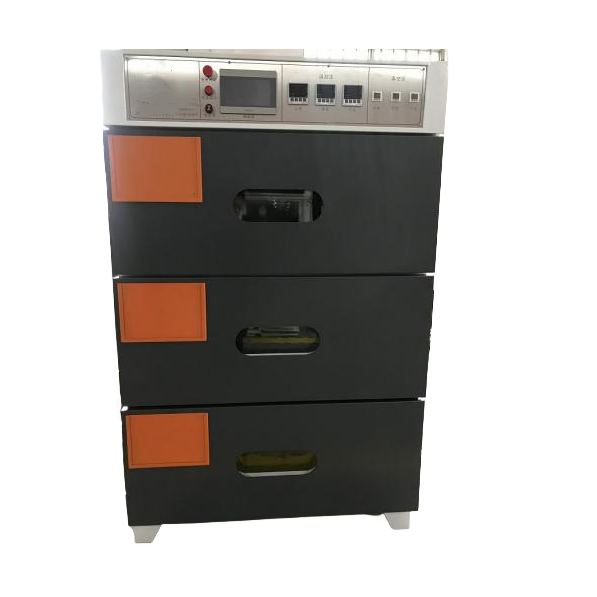

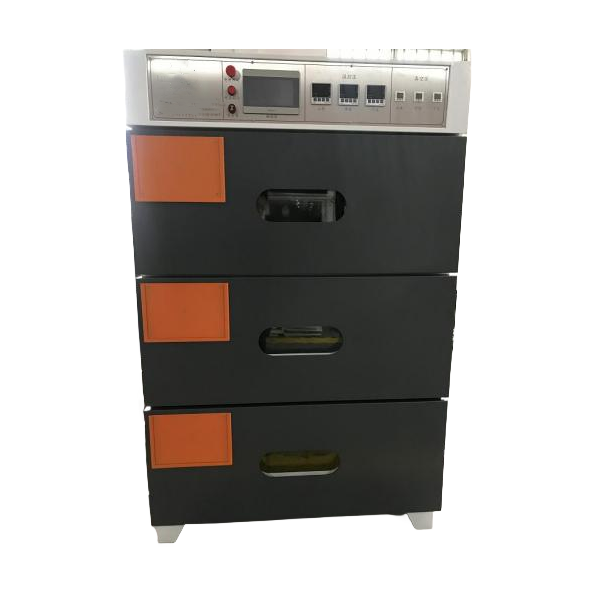

เตาอบสุญญากาศอัจฉริยะประหยัดพลังงาน 3 ชั้นสำหรับการผลิตอิเล็กโทรดเซลล์

ซีรีส์: ซีรีส์เตาอบสุญญากาศมาตรฐาน

ผลิตภัณฑ์ที่ใช้งานได้: แบตเตอรี่ เซลล์แบตเตอรี่ แผ่นอิเล็กโทรด

ขนาดภายใน: 350(สูง) × 850(กว้าง) × 800(ลึก) มม. × 3 ชั้น

ขนาดภายนอก: 2000(สูง) × 1270(กว้าง) × 1150(ลึก) มม.



1. โครงสร้างพื้นฐาน

ประกอบด้วย 5 ส่วน:

1.  โครงสร้างเฟรม

2.  ห้องด้านใน

3.  ระบบสุญญากาศและไนโตรเจน

4.  ระบบควบคุมไฟฟ้า

5.  ระบบหมุนเวียนภายนอก



2. หลักการทำงาน

แต่ละหน่วยสามารถทำงานได้อย่างต่อเนื่องเป็นรอบ กระบวนการพื้นฐาน: เปิดประตูเพื่อใส่เซลล์แบตเตอรี่หรือแผ่นอิเล็กโทรดเข้าไปในเตาอบ  จากนั้น ตั้งเวลาให้ความร้อน สุญญากาศ และไนโตรเจน ระบบจะทำการทำความร้อนและตั้งเวลาระบายอากาศโดยอัตโนมัติตามพารามิเตอร์ที่ตั้งไว้ล่วงหน้าเพื่อเสร็จสิ้นกระบวนการอบ



3. การกำหนดค่า

3.1.  ห้องด้านใน: ผลิตจากสแตนเลส 3.0 มม. เสริมด้วยท่อเหล็กสี่เหลี่ยม

3.2.  โครง: ผลิตจากแผ่นรีดเย็นคุณภาพสูง หนา 1.5 มม. ฉนวนสองชั้นโดยใช้อลูมิเนียมซิลิเกต ผ้าฝ้ายอลูมิเนียมฟอยล์ และผ้าฝ้ายฉนวนกันเสียง

3.3  ระบบลมร้อน: แต่ละชั้นประกอบด้วยพัดลม กล่องทำความร้อน ท่อลม และท่อต่างๆ เพื่อให้แน่ใจว่าอุณหภูมิมีความสม่ำเสมอ

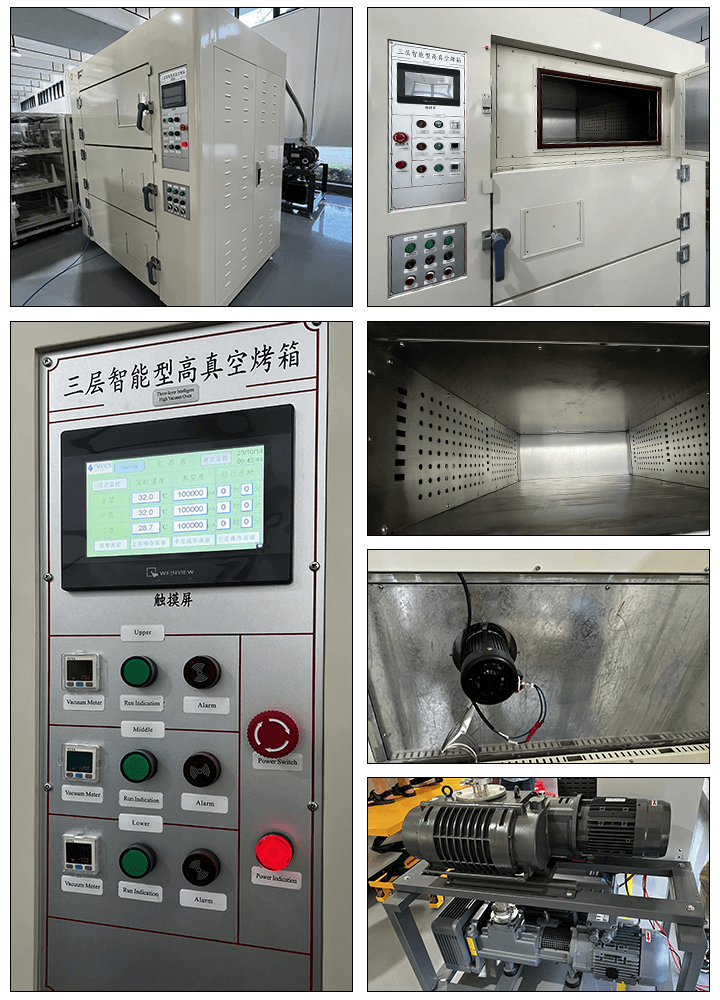

3.4  ระบบควบคุม: ประกอบด้วย PLC หน้าจอสัมผัส เซ็นเซอร์แรงดัน วาล์วกั้นสุญญากาศสูง รีเลย์โซลิดสเตต ตัวควบคุมอุณหภูมิ กลุ่มวาล์วโซลินอยด์

3.5  ฮาร์ดแวร์: ประกอบด้วยประตู ฝาครอบด้านหลัง ท่อสูญญากาศ และส่วนประกอบปั๊มอื่นๆ



4. คุณสมบัติของเครื่องจักร

4.1. ประเภทประตู: ประตูเปิดทางเดียว; ประตูกระจกสองชั้นแบบยืดหยุ่น; ระบบตรวจสอบแรงดันสามชั้นพร้อมระบบป้องกันแรงดันเกิน
4.2. ซีลห้องด้านใน: โอริงซิลิโคนขึ้นรูป ทนทานต่ออุณหภูมิสูงและการกัดกร่อน
4.3. หลักการทำงาน: การหมุนเวียนอากาศร้อนภายนอก ฉนวนสองชั้นช่วยรักษาอุณหภูมิภายนอกให้อยู่ที่ +20°C จากอุณหภูมิห้อง
4.4. โครงสร้างระบบทำความร้อน: ระบบหมุนเวียนอากาศภายนอกแบบโอ พร้อมช่องลมออกด้านซ้ายและช่องลมเข้าด้านขวา เพื่อให้อุณหภูมิสม่ำเสมอ
4.5. วาล์วกั้นลมสุญญากาศสูง: ระบบแยกสามชั้น พร้อมระบบควบคุมอิสระ
4.6. จอสัมผัส: ระบบควบคุมวงจรอัตโนมัติเต็มรูปแบบ กลับสู่สภาวะสุญญากาศหลังจากเสร็จสิ้นการทำงาน จอแสดงอุณหภูมิความปลอดภัยแบบดิจิทัล
4.7. ระบบป้องกันอุณหภูมิสูงเกินหลายระดับ: ป้องกันอุณหภูมิเกินได้อย่างมีประสิทธิภาพและเพิ่มความแม่นยำในการป้องกัน
4.8. การทำงานแบบรวมศูนย์ด้วยจอสัมผัส: ใช้งานง่ายและเชื่อถือได้ การควบคุมด้วยโปรแกรม PLC รับประกันประสิทธิภาพการทำงานที่เสถียร
4.9. การควบคุมชั้นอิสระ: แต่ละชั้นสามารถตั้งค่าเวลาอบทั้งหมด เวลารอบ เวลาสูญญากาศ และเวลาอบแห้งได้ หลังจากตั้งค่าพารามิเตอร์แล้ว การกดปุ่มอัตโนมัติจะเริ่มรอบการอบ ระบบจะปิดอัตโนมัติเมื่ออบเสร็จ สัญญาณเตือนอุณหภูมิสูงเกินจะทำงานด้วยไฟสีแดงและข้อความแสดง
4.10. การควบคุมการเติมไนโตรเจน: การชาร์จจะหยุดโดยอัตโนมัติเมื่อถึงค่าที่ตั้งไว้ตั้งแต่ -0.1 MPa ถึง -0.02 MPa
4.11. สัญญาณเตือนข้อผิดพลาด: คำเตือนข้อผิดพลาดบนหน้าจอและคำอธิบายสาเหตุระหว่างการทำงานปกติ
4.12. ท่อสูญญากาศ: ทนทานต่อการกัดกร่อน
4.13. โปรแกรมอินเตอร์ล็อก: ป้องกันการปนเปื้อนข้ามชั้น



5. ข้อมูลจำเพาะทางเทคนิค

เลขที่	รายการ	ข้อมูลจำเพาะ
1	หลักการให้ความร้อน	การทำความร้อนด้วยลมร้อนหมุนเวียนภายนอก
2	แหล่งจ่ายไฟ	380V 50Hz 14KW
3	แหล่งก๊าซ	ก๊าซแห้ง: 0.1–0.2 MPa / สุญญากาศ: -0.098–-0.1 MPa / อากาศอัด: 0.4–0.5 MPa
4	ช่วงอุณหภูมิ	อุณหภูมิแวดล้อมถึง 120°C
5	การกักเก็บสุญญากาศ	-0.1 ถึง -0.098 MPa; ≥95% กักเก็บเป็นเวลา 24 ชั่วโมงภายใต้ความดันบรรยากาศ
6	ข้อผิดพลาดในการแสดงผล	≤±1°C ระหว่างค่าที่ตั้งไว้และค่าคงที่
7	ฉนวนกันความร้อน	อุณหภูมิภายนอก ≤45°C (ไม่รวมประตูกระจก)
8	ความสม่ำเสมอของอุณหภูมิ	≤±3.5°C ภายใน 50 มม. จากผนังห้องที่ความดันบรรยากาศ
9	ความแตกต่างของอุณหภูมิระหว่างชั้น	≤20°C (อุณหภูมิชั้นที่อยู่ติดกันเพิ่มขึ้น ≤100°C; ≤20°C เหนืออุณหภูมิแวดล้อม)
10	เวลาตอบสนอง	อุณหภูมิแวดล้อมถึง 85°C ใน ≤30 นาที; เวลาการทำให้แกนคงที่: 90–120 นาที (ไม่มีโหลด)
11	ตำแหน่งและขนาดของอินเทอร์เฟซ	ตั้งอยู่ที่ด้านหลัง สุญญากาศ: DN20 ช่องรับก๊าซ: ท่ออากาศ Φ12 มม.
12	ขนาดห้องด้านใน	35(สูง) × 85(กว้าง) × 80(ลึก) ซม. × 3 ชั้น
13	ขนาดภายนอก	200(สูง) × 127(กว้าง) × 115(ลึก) ซม.
14	สี	สีเทา-ขาว-ส้ม (ปรับแต่งได้)



6. การกำหนดค่าไฟฟ้า

เลขที่	ส่วนประกอบ	ข้อมูลจำเพาะ
1	พีแอลซี	นวัตกรรม
2	หน้าจอสัมผัส	หน้าจอสี Inovance ขนาด 7 นิ้ว
3	ตัวควบคุมอุณหภูมิ	ตัวควบคุมอัจฉริยะแบบดิจิทัล / การปรับจูนอัตโนมัติ PID
4	โหมดควบคุมอุณหภูมิ	PID + SSR (ไทริสเตอร์), เซี่ยงไฮ้ Yatai
5	การป้องกันอุณหภูมิเกิน	เจ้าหน้าที่ควบคุม Yatai เซี่ยงไฮ้
6	เซ็นเซอร์วัดอุณหภูมิ	เทอร์โมคัปเปิลชนิด K หัวหลิง
7	เกจวัดสุญญากาศ	ดิจิตอล / ±101.0 kPa, ราชอาณาจักรไต้หวัน
8	วาล์วสุญญากาศ/ไนโตรเจน	วาล์วกั้นสุญญากาศ
9	อุปกรณ์เตือนภัย	อี้เจีย
10	ท่อทำความร้อน	สั่งทำพิเศษ
11	โหมดควบคุม	การควบคุมอิสระสำหรับแต่ละห้อง; PLC หมุนเวียนอัตโนมัติสำหรับการทำความร้อน การดูดฝุ่น และไนโตรเจน; การทำงานตั้งค่าผ่านหน้าจอสัมผัส



7. ข้อกำหนดในการติดตั้ง

7.1  ระยะการติดตั้ง: ด้านหน้าอย่างน้อย 1,500 มม.; ด้านข้างและด้านหลังอย่างน้อย 500 มม. ผู้ใช้ต้องมีสวิตช์ไฟแยกต่างหากและสายไฟภายนอก

7.2  เงื่อนไขการติดตั้ง (ผู้ซื้อเป็นผู้กำหนด) :

l  7.2.1 กำลังไฟ: 3 เฟส 4 สาย AC 380±38V, 50±1Hz

l  7.2.2 แหล่งสุญญากาศ: -0.1 MPa, ข้อต่อสายยาง DN20

l  7.2.3 แหล่งไนโตรเจน: 0.1–0.2 MPa, ท่อแก๊ส Φ12

l  7.2.4 อากาศอัด: 0.4–0.6 MPa, ท่อแก๊ส Φ8

7.4  การใช้พลังงาน: ≤12 kWh สูงสุด

7.5  ข้อกำหนดด้านสิ่งแวดล้อม:

l  7.5.1 อุณหภูมิ: -5~35°C, ความชื้น: ≤40%

l  7.5.2 ห้ามมีก๊าซ ของเหลว หรือของแข็งที่ติดไฟหรือระเบิดได้ในบริเวณใกล้เคียง

l  7.5.3 ห้ามอบวัสดุไวไฟ วัตถุไวไฟ หรือวัตถุระเบิดภายในเตาอบ
