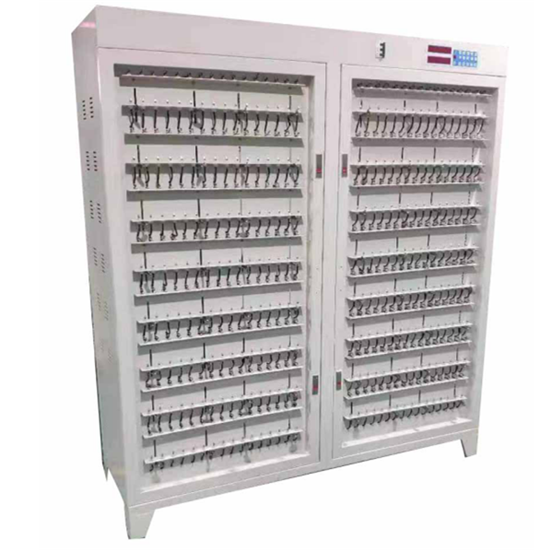

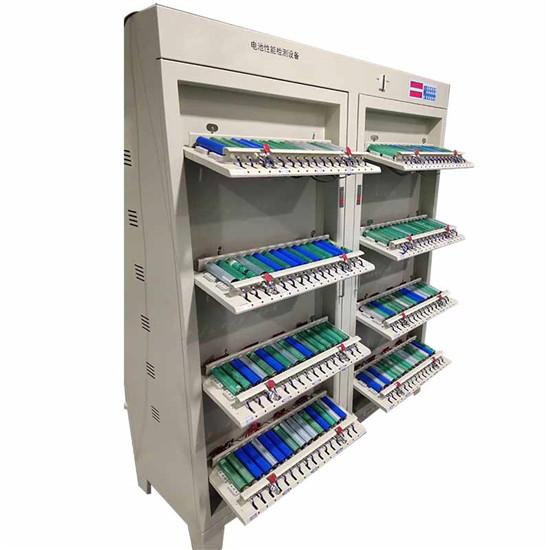

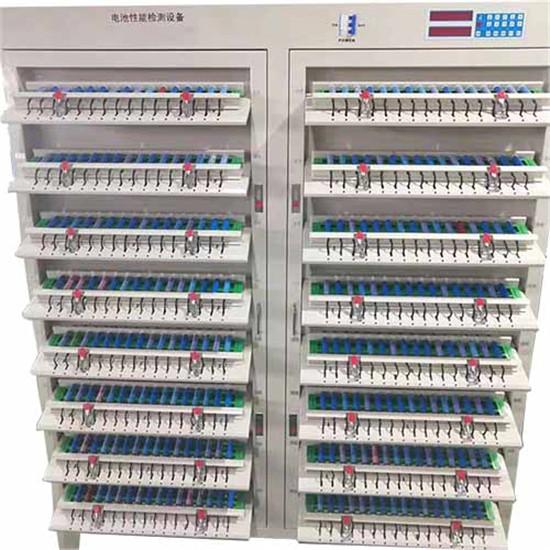

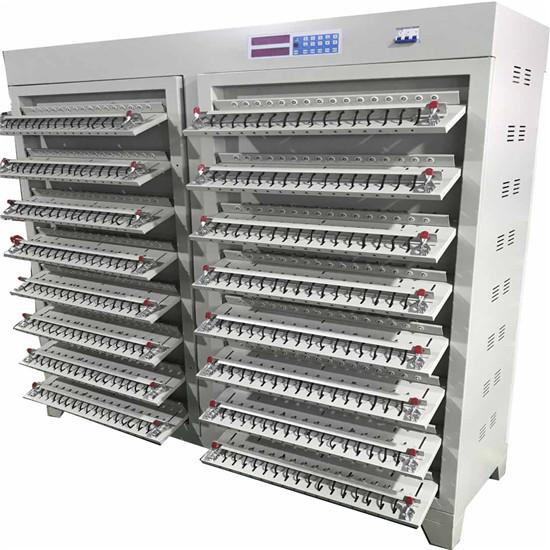

อุปกรณ์ทดสอบการชาร์จและการคายประจุแบตเตอรี่ลิเธียมไอออน 5V2A 512 ช่อง

คุณสมบัติ:

1. อุปกรณ์แต่ละชิ้นสามารถทำการทดสอบการชาร์จและการปล่อยกระแสคงที่และแรงดันคงที่บนแบตเตอรี่ 512 ก้อนที่ตรงตามช่วงแรงดันไฟฟ้า

2. นำแหล่งจ่ายไฟฟ้าแรงดันคงที่กระแสคงที่ของสิทธิบัตรการประดิษฐ์มาใช้ การสลับกระแสคงที่เป็นแรงดันคงที่โดยไม่มีผลกระทบ เหมาะอย่างยิ่งสำหรับความต้องการในการชาร์จแบตเตอรี่ลิเธียมไอออน

3. คอมพิวเตอร์ AVR แบบชิปเดี่ยวทำหน้าที่เป็นศูนย์ควบคุมอุปกรณ์ และใช้วงจรสุ่มตัวอย่างอุปกรณ์ต่อพ่วง อุปกรณ์สามารถควบคุมโดยคอมพิวเตอร์ระดับสูงได้ เมื่อเชื่อมต่อคอมพิวเตอร์แล้ว กราฟการชาร์จและการคายประจุของทุกช่องสัญญาณจะถูกบันทึกหรือแยกออกจากคอมพิวเตอร์ระดับสูงได้ แผงควบคุมสามารถดำเนินการชาร์จกระแสคงที่และแรงดันคงที่ การทดสอบการคายประจุกระแสคงที่ การเรียงลำดับเวลา และงานอื่นๆ ได้โดยสมบูรณ์

4. แบตเตอรี่แต่ละก้อนมีแหล่งจ่ายกระแสคงที่และแรงดันไฟอิสระ และวงจรที่สร้างขึ้นเองไม่ส่งผลกระทบต่อกัน

5. ตรวจจับแรงดันไฟฟ้าของแบตเตอรี่แต่ละก้อนแบบเรียลไทม์ เมื่อชาร์จ ให้ชาร์จด้วยกระแสคงที่ก่อน เมื่อแรงดันแบตเตอรี่ถึงค่าที่ตั้งไว้ ระบบจะสลับการชาร์จเป็นแรงดันคงที่อย่างราบรื่น เมื่อถึงเวลาที่ตั้งไว้หรือเงื่อนไขการสิ้นสุดกระแส การชาร์จจะสิ้นสุด ในระหว่างการคายประจุกระแสคงที่ เมื่อแรงดันแบตเตอรี่ต่ำกว่าค่าที่ตั้งไว้ ระบบจะยุติการคายประจุและไฟแสดงสถานะแบตเตอรี่จะสว่างขึ้น

6. มีฟังก์ชั่นป้องกันการปิดเครื่อง และสามารถทำงานต่อได้หลังจากได้รับเวิร์กโฟลว์เดิม

7. หลอดไฟจ่ายไฟคือ 50 N 06 ซึ่งเหมาะสำหรับแบตเตอรี่ที่ต้องการแรงดันไฟปล่อยต่ำ เช่น แบตเตอรี่ลิเธียมเหล็กฟอสเฟต

8. คอมพิวเตอร์ส่วนบนสามารถตั้งค่าพารามิเตอร์ขั้นตอนการทำงานได้ 32 ขั้นตอนและรอบการทำงาน 256 รอบ และคอมพิวเตอร์ส่วนบนแต่ละเครื่องสามารถเชื่อมต่อ  กับระบบชิปเดี่ยวได้ 1-10 ชุด (แนะนำให้น้อยกว่า 10 ชุด)

ฟังก์ชั่นซอฟต์แวร์ที่รองรับ:

A) อินเทอร์เฟซการทำงาน กราฟิกใช้เพื่อแสดงข้อมูลแรงดันไฟฟ้า กระแสไฟฟ้า เวลา และความจุของแบตเตอรี่แต่ละก้อน และแสดงสถานะการทำงานและสภาวะผิดปกติที่สอดคล้องกันในสีต่างๆ

B) การระบุความจุ แบตเตอรี่ของส่วนต่างๆ (สูงสุด 100 ส่วน)

C) สามารถบันทึกจุดข้อมูล D ได้ตามเงื่อนไขการเปลี่ยนแปลงของแรงดันไฟฟ้า กระแสไฟฟ้า และเวลาเพื่อสร้างข้อมูลเส้นโค้งการชาร์จและการคายประจุที่สมบูรณ์ และช่วงเวลาของจุดข้อมูลเส้นโค้งคือ ≤ 4 วินาที

D) ดำเนินการแยกแบตเตอรี่ภายใต้เงื่อนไขต่างๆ (ความจุ เวลา แรงดันไฟฟ้าวงจรเปิด แพลตฟอร์มการคายประจุ ฯลฯ)

E) คำนวณ อัตราการชาร์จกระแสคงที่ การสูญเสียความจุ ประสิทธิภาพการคายประจุ แรงดันไฟฟ้าเฉลี่ย แรงดันไฟฟ้ามัธยฐาน และข้อมูลอื่นๆ โดยอัตโนมัติ

F)  กำหนดอำนาจผู้ปฏิบัติงานและปฏิบัติงานในระดับที่แตกต่างกัน

D แสดงกราฟเส้นโค้งการชาร์จและการคายประจุและแผนภูมิวงจร

พารามิเตอร์ทางเทคนิคหลัก

จำนวนช่องอุปกรณ์	เครื่องทั้งหมดมีทั้งหมด 512 ช่อง
โหมดควบคุมเวิร์กโฟลว์	การควบคุมตู้ทั้งหมด
โหมดการชาร์จ	กระแสคงที่และแรงดันคงที่
เงื่อนไขการตัดการชาร์จ	แรงดันไฟฟ้า กระแสไฟฟ้า เวลา ความจุ
โหมดการระบายประจุ	กระแสไฟฟ้าทันที
เงื่อนไขการตัดการระบาย	แรงดันไฟฟ้า เวลา และความจุ
วงจรการตรวจสอบการสุ่มตัวอย่าง	≤10 วินาที
ช่วงการวัดแรงดันไฟฟ้า	0~5V ， ความละเอียด: 1mV
ช่วงแรงดันไฟแบตเตอรี่	ชาร์จ：0~ 4.5V ， การปล่อยประจุ: 4.5~2.5V
ช่วงแรงดันไฟฟ้าคงที่	3~4.5โวลต์
ความแม่นยำของแรงดันไฟฟ้า	± ( 0.05%RD+0.1%FS )
ช่วงปัจจุบัน	ชาร์จ:  0.010-2A ， การปล่อยประจุ:  0.010-2A ， ความละเอียด: 1mA
ความแม่นยำในปัจจุบัน	± ( 0.1%RD+0.1%FS )
กรอบเวลา	การตั้งค่าใดๆ ภายใน 0 ~ 30000 นาที หน่วยเวลาคือนาที
ความแม่นยำของเวลา	≤±0.1%
ประเภทของโคมไฟ	โคมไฟสี่สาย
โคมไฟปรับความสูงได้	10มม.-90มม.
แบตเตอรี่รองรับ	เซลล์แบบ ปริซึม / แบตเตอรี่ทรงกระบอก
แหล่งจ่ายไฟทำงาน	AC380V±10% ,  50HZ , การใช้ พลังงาน: 9.5KW (ระบบสามเฟสสี่สาย)
โหมดการสื่อสาร	RS485 ，อัตราบอด 57600
ขนาดโดยรวม	1440 มม. (ยาว) ×500 มม. (กว้าง) ×1840 มม. (สูง)
สภาพแวดล้อมการทำงาน	อุณหภูมิ: 0-40℃ ,อุณหภูมิสัมพัทธ์≤85 %
กระแสไฟฟ้าทำงานเต็มโหลด	สายเฟสสูงสุด:  15 A , เส้น ศูนย์สูงสุด:  3 A
กระแสไฟเริ่มต้นของอุปกรณ์	ช่วงเวลาปิดของสวิตช์ลมอยู่ที่ประมาณ 60A
น้ำหนักเครื่อง	ประมาณ  250 กก.
