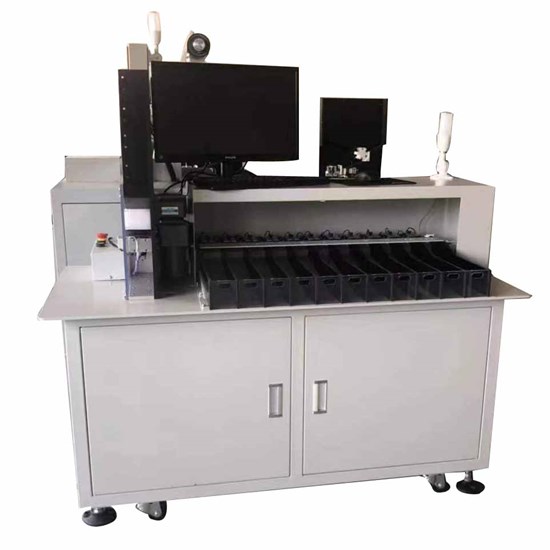

เครื่องคัดแยกแบตเตอรี่อัตโนมัติ 11 ช่องพร้อมฟังก์ชันบันทึกข้อมูล

คุณสมบัติ
1.  โครงสร้างอุปกรณ์ที่กะทัดรัดและเหมาะสม รูปลักษณ์สวยงาม ปริมาณน้อย
2.  การใช้งานอุปกรณ์ที่เรียบง่าย คนงานสามารถเรียนรู้ได้ง่าย
3.  อุปกรณ์ควบคุมโดย PLC และ PC โดย PLC ทำหน้าที่ป้อนแบตเตอรี่ จัดการแบตเตอรี่ และคัดแยกแบตเตอรี่ PC ทำหน้าที่เก็บข้อมูลการทดสอบแบตเตอรี่ ประเมินค่าความต้านทานภายในของแรงดันไฟฟ้า เพิ่มประสิทธิภาพการทำงาน ประหยัดแรงงาน และเพิ่มประสิทธิภาพการผลิต
4.  วัสดุอุปกรณ์ทำจากแผ่นโลหะรีดเย็นหนาคุณภาพสูง กรอบอลูมิเนียม

5.  อุปกรณ์นี้มีล้อเคลื่อนย้ายได้แบบสากล ทำให้สามารถเคลื่อนย้ายอุปกรณ์ได้อย่างง่ายดายเมื่อมีการเคลื่อนย้าย

กระบวนการเทคโนโลยี

ความต้านทานและแรงดันไฟฟ้าของแบตเตอรี่จะถูกตั้งค่าโดยซอฟต์แวร์ทดสอบแบตเตอรี่ของคอมพิวเตอร์ส่วนบน และฟังก์ชันต่อไปนี้จะถูกดำเนินการโดย PLC โดยอัตโนมัติ:

การเติมแบตเตอรี่เป็นประจำทุก ปี→การป้อนแบบหมุนด้วยคลื่น→การลำเลียงแบตเตอรี่ด้วยสายพาน→การยกกระบอกสูบตัวดีดแบตเตอรี่→การปิดกระบอกสูบทดสอบ (การอัปโหลดข้อมูลของเครื่องมือทดสอบ การจัดเรียงด้วยซอฟต์แวร์)→การจัดเรียงแบตเตอรี่ด้วยกริปเปอร์เชิงกล

อุปกรณ์ นี้ติดตั้งระบบสัญญาณเตือนแบบอะคูสติก ซึ่งสามารถสั่งการให้ปิดเครื่องอัตโนมัติได้อย่างสมบูรณ์ สัญญาณเตือนวัสดุเต็ม สัญญาณเตือนความผิดพลาด ฯลฯ สามารถตั้งค่าพารามิเตอร์การทำงานได้ตามความต้องการจริงของลูกค้า

โครงสร้างตัวเรียงลำดับ

1) อุปกรณ์มีโครงสร้างที่กะทัดรัดและเหมาะสม รูปลักษณ์สวยงาม และใช้พื้นที่น้อย

2) อุปกรณ์ใช้งานง่าย ไม่จำเป็นต้องฝึกอบรมจากผู้เชี่ยวชาญ คนงานสามารถเรียนรู้ได้ง่าย

3) อุปกรณ์ควบคุมโดย PLC + PC โดย PLC ทำหน้าที่ป้อน ขนส่ง และเก็บรวบรวมแบตเตอรี่ PC ทำหน้าที่รวบรวมข้อมูลเครื่องมือทดสอบแบตเตอรี่ จำแนกประเภทความต้านทานแรงดันไฟฟ้า ใช้งานง่าย ประสิทธิภาพสูง ประหยัดแรงงาน และให้ประสิทธิภาพผลิตภัณฑ์ที่ดี

4) อุปกรณ์นี้ทำจากแผ่นโลหะรีดเย็นหนาคุณภาพสูงและโครงโปรไฟล์อลูมิเนียม

5) อุปกรณ์นี้มีล้อเคลื่อนย้ายแบบสากล ซึ่งสามารถเคลื่อนย้ายได้สะดวกเมื่อต้องเคลื่อนย้าย



ข้อมูลจำเพาะ

แบบอย่าง	ทีแม็กซ์-เอฟเอ็น-011
แหล่งจ่ายไฟ	AC220V ± 10% 50Hz
แรงดันไฟฟ้า	900 วัตต์
การเรียงลำดับพารามิเตอร์	แรงดันไฟฟ้าวงจรเปิดและความต้านทานภายในกระแสสลับ
แรงดันอากาศอัด	0.5 ~ 1.0 เมกะปาสคาล
ความเร็วในการจัดเรียง	≥80ส่วนในล้านส่วนในล้านส่วน
ผลผลิต	5,000 ชิ้น/ชม.
มิติ	1320x880x1450มม.
แบตเตอรี่ปรับตัว	แบตเตอรี่ทรงกระบอก (18650,32650,18500,26650,14500,21700 เป็นต้น)
ช่องทางรับ	11 ช่อง
เครื่องทดสอบความต้านทานภายใน	HIOKI3561 หรือ HK3561
	ฮิโอกิ3561: ความแม่นยำของแรงดันไฟฟ้าวงจรเปิด: ± 0.01% rdg; ความแม่นยำของอิมพีแดนซ์ภายใน: ± 0.1% rdg;   HK3560: ความแม่นยำของแรงดันไฟฟ้าวงจรเปิด:  ±0.1% RDG ความแม่นยำของอิมพีแดนซ์ภายใน: ±0.5% RDG
น้ำหนักรวม	300 กก.
ส่วนประกอบการควบคุม	หน้าจอสัมผัสขนาด 7.5 นิ้ว โปรแกรมเมอร์ PLC 3 แกน
อุปกรณ์ตรวจจับความเคลื่อนไหว	มอเตอร์สเต็ปเปอร์แบบวงปิดใช้สำหรับการเลื่อน การวางตำแหน่งที่แม่นยำ และการลำเลียงแกนด้วยสายพานแบบซิงโครนัสเพื่อป้องกันไม่ให้พื้นผิวของแกนได้รับความเสียหาย
การให้อาหาร	การใช้โหมดการป้อนแบบฮอปเปอร์ สามารถใส่ได้ 500 ชิ้นในครั้งเดียว
การจัดเก็บข้อมูล	ข้อมูลการทดสอบสามารถเก็บไว้ในดิสก์ U ได้
ฟังก์ชั่นสแกนโค้ด	สามารถปรับแต่งได้
อินเทอร์เฟซออนไลน์อัตโนมัติ	สามารถปรับแต่งการเชื่อมต่อเต้ารับของเครื่องเบาะพื้นผิวอัตโนมัติในช่องเก็บเครื่องเพื่อให้เกิดการเชื่อมต่อแกนไฟฟ้าอัตโนมัติและประหยัดต้นทุนแรงงาน
อื่น	การเชื่อมต่อข้อมูลสแกนเนอร์และฐานข้อมูลที่ปรับแต่งได้
	เครื่องทดสอบแบบไดนามิกแกนกระจายแบบเลือกได้ สะท้อนถึงคุณภาพและประสิทธิภาพการรับน้ำหนักของแกน
	เครื่องผลิตที่นอนอัตโนมัติแบบเชื่อมต่อที่ปรับแต่งได้ (แกนไฟฟ้าเทลงในเครื่องผลิตที่นอนอัตโนมัติ ที่นอนที่ปูแล้วไหลเข้าเครื่องคัดแยกอัตโนมัติ การคัดแยก ประหยัดกำลังคน)
	การรวบรวมปริมาณการผลิตอัตโนมัติเพื่อแสดงประสิทธิภาพการผลิตในปัจจุบัน



รายการการกำหนดค่าอุปกรณ์

ผู้ทดสอบ	HIOKI3561 หรือ HK3561
คอมพิวเตอร์	คอมพิวเตอร์อุตสาหกรรม
พีแอลซี	FX3U-80MT/ES-A และ SC-09
เซอร์โว	พานาโซนิค ซีรีส์ A5
เซ็นเซอร์	พานาโซนิคและออมรอน ประเทศญี่ปุ่น
ไกด์เวย์	ซางหยิน, ไต้หวัน
แบริ่ง	NSK ของญี่ปุ่น
กระบอกสูบ	อเดค
อุณหภูมิภายในอาคาร	- 30℃ ~ 70℃
โรงงาน	ไม่มีมลพิษและไม่มีการรบกวนแม่เหล็กไฟฟ้าที่รุนแรง
