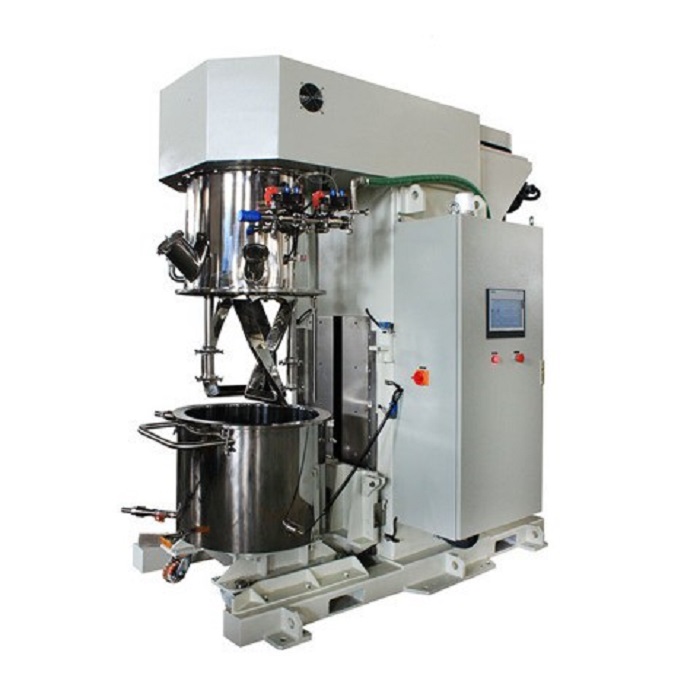

เครื่องผสมสูญญากาศแบบกระจายตัวแบบดาวเคราะห์ขนาด 100 ลิตร
I. คุณสมบัติของอุปกรณ์
ขอบเขตการใช้งาน
l อุปกรณ์นี้เหมาะสำหรับการผสมและกระจายผงและวัสดุเหลว (รวมถึงผงวัสดุอิเล็กโทรดบวก ผงวัสดุอิเล็กโทรดลบ สารละลายยึดเกาะ ตัวทำละลาย ฯลฯ) ที่จำเป็นสำหรับสารละลายอิเล็กโทรดในกระบวนการผลิตแบตเตอรี่ทั่วไปหลากหลายชนิด (เช่น แบตเตอรี่ลิเธียมไอออน แบตเตอรี่นิกเกิลไฮโดรเจน ฯลฯ) เพื่อให้มั่นใจว่าวัสดุจะหลอมรวมอย่างสมบูรณ์ และสุดท้ายจะได้สารละลายแบตเตอรี่ที่มีองค์ประกอบสม่ำเสมอและเนื้อสัมผัสที่คงที่ โดยเฉพาะอย่างยิ่งเมื่อต้องทำงานกับระบบที่มีความหนืดสูง (เช่น สารละลายที่มีปริมาณของแข็งสูง สารละลายหนืดที่มีสารเพิ่มความข้น ฯลฯ) อุปกรณ์นี้มีประสิทธิภาพและสามารถรับมือกับลักษณะการไหลที่ไม่ดีและการผสมวัสดุดังกล่าวได้ยากได้อย่างมีประสิทธิภาพ ช่วยให้มั่นใจได้ถึงประสิทธิภาพการกระจายตัวและความสม่ำเสมอของการผสม และตอบสนองความต้องการในการผลิตสำหรับกระบวนการที่มีความหนืดสูง
l ช่วงความหนืดที่ใช้ได้: ≤1,200,000 cP
II. พารามิเตอร์อุปกรณ์หลัก
ส่วนประกอบของถังล่าง
l ปริมาตรการออกแบบ : 140L
l ปริมาตรที่มีประสิทธิภาพ : 45–100L
l เส้นผ่านศูนย์กลางภายใน : 596มม.
l ความลึกภายใน : 500มม.
l วัสดุ : สแตนเลส 304 (ส่วนที่สัมผัส)
l ประเภทแจ็คเก็ต : แจ็คเก็ตชั้นเดียวบนผนังและด้านล่างของถัง เพื่อการระบายความร้อน/ความร้อน
l อินเทอร์เฟซแจ็คเก็ต : G3/4" พร้อมข้อต่อปลดเร็ว แรงดัน ≤0.4 MPa
l ระบบหมุนเวียน : จัดหาโดยลูกค้า อุณหภูมิทางเข้าที่แนะนำ ≤8°C อัตราการไหล >40L/นาที
l การระบาย : วาล์วบอลสามชิ้น G1-1/2" พร้อมการเชื่อมต่อแบบหนีบเร็ว ISO 2"
l อุณหภูมิแวดล้อม : -10 ถึง +120°C
l ความคล่องตัว : ติดตั้งด้วยล้อเลื่อน
ส่วนประกอบการกวน
l ความถี่ในการทำงาน : 5–50 Hz
l กำลังกวน : 11 กิโลวัตต์
l ความเร็วพาย : 5–52 รอบต่อนาที
l ความเร็วรอบดาวเคราะห์ : 3–30 รอบต่อนาที
l เส้นผ่านศูนย์กลางพาย : 338มม.
l ประเภทไม้พาย : เกลียวเรียว 90°
l วัสดุพาย : สแตนเลส 304
l ความเร็วเชิงเส้น : 0.09–0.9 ม./วินาที
l จำนวนพาย : 2
l ระยะห่างระหว่างพาย : 7±1 มม.
l ระยะห่างจากผนังถัง : 5±1 มม.
l ระยะห่างจากก้นถัง : 4±1 มม.
ส่วนประกอบการกระจายตัว
l ความถี่ในการทำงาน : 5–65 Hz
l กำลังกระจาย : 15 กิโลวัตต์
l ความเร็วการกระจาย : 275–3575 รอบต่อนาที
l เส้นผ่านศูนย์กลางแผ่นดิสก์ : 125มม.
l ประเภทดิสก์ : หยัก
l วัสดุแผ่น : สแตนเลส 304
l ความเร็วเชิงเส้น : 1.8–23 ม./วินาที
l จำนวนแผ่น : 4
l จำนวนเพลา : 2
ส่วนประกอบของเครื่องมือขูด
l วัสดุโครงขูด : สแตนเลส 304
l วัสดุใบมีดขูด : PTFE (เทฟลอน)
l ความเร็วการขูด : เท่ากับความเร็วของดาวเคราะห์
l ถอดออกได้ : ใช่ (ต้องถอดออกได้สำหรับการประมวลผลที่มีความหนืดสูง)
ฐานและส่วนประกอบการยก
l วัสดุ : เหล็กกล้าคาร์บอนโครงสร้างที่มีความแข็งแกร่งสูง
l วิธีการยก : กระบอกไฮดรอลิก
l ระบบนำทาง : รางเชิงเส้นความแม่นยำสูง
l ระยะยก : ≤570มม.
ส่วนประกอบของลำกล้องด้านบน
l วัสดุ : สแตนเลส 304
l ช่องรับผง : DN100 แคลมป์ด่วนพร้อมกระจกมองมุม 90° – 1
l ทางเข้าของเหลว : ข้อต่อสวมเร็ว ISO 1" – 1
l พอร์ตสปอตไลท์ : ช่องมองกระจกนิรภัย DN75 – 1
l พอร์ตสูญญากาศ : G3/4" – 1
l ช่องระบายอากาศ : G3/4" – 1
l พอร์ตเกจวัดสุญญากาศ : เกลียวเมตริกภายใน M14×1.5 – 1
ระบบควบคุม
l ตู้ไฟฟ้า : สำหรับอินเวอร์เตอร์และอุปกรณ์แรงดันต่ำ
l แผงควบคุมแบบแมนนวล : สำหรับปุ่ม ลูกบิด มิเตอร์
แหล่งจ่ายไฟ : AC 3×380V±5%, 50Hz
l โหมดควบคุม : ไฟฟ้า + ไฮดรอลิก
l การควบคุมการขับเคลื่อนและความเร็ว : ขับเคลื่อนด้วยอินเวอร์เตอร์
l วิธีการระบายความร้อน : ระบายความร้อนด้วยอากาศและของเหลว
l การทำงาน : ปุ่มแผง + ลูกบิด
l จอแสดงผลอุณหภูมิแบบดิจิตอล : อุณหภูมิของวัสดุ
l ปุ่มหยุดฉุกเฉิน : 1
l ระบบเตือนภัย : สัญญาณเตือนอุณหภูมิสูงเกิน, ปิดเครื่องอัตโนมัติ, ปิดเสียงสัญญาณเตือน
l จอแสดงความเร็ว : แสดงบนแผงมิเตอร์
l ไฟแสดงสถานะพลังงาน : 1
l ตั้งเวลา : 1 (สำหรับการกวนและการกระจาย)
หมายเหตุ : หากเลือก HMI ฟังก์ชันการควบคุมจะถูกรวมเข้ากับหน้าจอสัมผัส
ระบบล็อคเพื่อความปลอดภัย
l หยุดฉุกเฉิน : ปิดอุปกรณ์ทันที ปิดการใช้งานการทำงานทั้งหมด
l การเริ่มกวนความเร็วต่ำ : อนุญาตให้กวนได้ระหว่างการยกถัง
l การกระจายความเร็วสูง : ทำได้เฉพาะเมื่อถังถูกยกขึ้นจนสุด
l การล็อคการทำงาน : ไม่สามารถลดหรือเปิดถังในระหว่างการผสมได้
l การป้องกันการไหลย้อนกลับของสูญญากาศ : ถังบัฟเฟอร์ป้องกันการไหลย้อนกลับของน้ำมันปั๊มสูญญากาศ
l การป้องกันความผิดพลาด : การป้องกันอินเวอร์เตอร์รวมถึงการโอเวอร์โหลด กระแสเกิน แรงดันไฟเกิน การรั่วไหล การสูญเสียเฟส
l การยกถัง : อนุญาตเฉพาะเมื่ออยู่ในตำแหน่งที่ถูกต้องเท่านั้น
l การตรวจสอบการปล่อยสุญญากาศ : ไม่สามารถลงมาได้เว้นแต่จะปล่อยสุญญากาศออก
l Dispersion Interlock : เริ่มเฉพาะหลังจากที่ถังยกขึ้นจนสุด
l ระบบล็อคป้องกันการตก : ป้องกันไม่ให้ถังตกในระหว่างการทำงาน
l โหมดการผสมแบบแห้ง : พายจะหมุนระหว่างการยกถัง
หมายเหตุอื่นๆ
l เซ็นเซอร์อุณหภูมิ : Pt100
l วิธีการวัด : เซ็นเซอร์ติดตั้งบนผนังถัง
l ตลับลูกปืน : ความเร็วสูง – นำเข้า; ความเร็วต่ำ – ในประเทศ
l ซีล : โอริงสำหรับแบบคงที่ ซีลเชิงกลสำหรับแบบไดนามิค (แบรนด์ในประเทศ)
l จารบีหล่อลื่น : ยี่ห้อในประเทศ
l Seal Oil : ยี่ห้อนำเข้า
l กระบอกไฮดรอลิกและสถานี : ในประเทศ
l วาล์ว : แบรนด์ในประเทศ
l ความต้องการสุญญากาศ : ระบบที่ลูกค้าจัดหา อัตราการอพยพ 8L/S (2X-8)
l อัตราการคงสภาพสูญญากาศ : -0.098 MPa, ≥ -0.085 MPa นานกว่า 24 ชั่วโมงโดยไม่รั่วไหล
l กำลังไฟฟ้ารวม : >28 กิโลวัตต์
l น้ำหนัก : ประมาณ 2650 กก.
l ขนาด : ยาว2106มม. × กว้าง1170มม. × สูง2367มม.
l สี : ขาวออฟไวท์
l รับน้ำหนักพื้น : 1000 กก./ตร.ม.
III. รายการอะไหล่และชิ้นส่วนสึกหรอ
เลขที่ | ชื่อ | ข้อมูลจำเพาะ | วัสดุ | จำนวน | หมายเหตุ |
1 | แหวนปิดผนึกฝาบน | ΦD×ΦN | ซิลิโคน | 1 | รุ่นที่ตรงกันตามมาตรฐานของซัพพลายเออร์ |
2 | วงแหวนซีลกระจกมองระดับ | - | ซิลิโคน | 2 | รุ่นที่ตรงกันตามมาตรฐานของซัพพลายเออร์ |
3 | ปะเก็นพอร์ตการป้อน | - | ซิลิโคน | 1 | รุ่นที่ตรงกันตามมาตรฐานของซัพพลายเออร์ |
4 | ซีลเครื่องกลความเร็วสูง | ซี+ซิลิกอน | - | 1 | รุ่นที่ตรงกันตามมาตรฐานของซัพพลายเออร์ |
5 | สายพานไทม์มิ่งความเร็วสูง | - | ยาง | 1 ชุด | รุ่นที่ตรงกันตามมาตรฐานของซัพพลายเออร์ |
6 | แผ่นขูด | - | เทฟลอน | 1 | รุ่นที่ตรงกันตามมาตรฐานของซัพพลายเออร์ |
7 | เลนส์กระจกมองระดับ | - | กระจกนิรภัย | 2 | รุ่นที่ตรงกันตามมาตรฐานของซัพพลายเออร์ |
IV. เงื่อนไขสนับสนุน
เลขที่ | รายการ | ข้อกำหนดมาตรฐาน |
1 | ความสูงของเวิร์คช็อป | >3.5M; พื้นที่เพียงพอสำหรับการยกและบำรุงรักษา; พื้นสะอาดและเรียบ |
2 | ขนาดประตู | ความสูง >2.5ม. ความกว้าง >2.0ม. รับรองการเข้าถึงเพื่อการขนส่ง |
3 | น้ำหล่อเย็น | ต้องตอบสนองความต้องการการทำความเย็น ควรใช้ระบบทำความเย็นแบบบังคับ น้ำอุ่นในฤดูหนาวหากจำเป็น |
4 | การทำความร้อน | อุณหภูมิภายในอาคาร >20°C เพื่อป้องกันการแข็งตัวของน้ำมันไฮดรอลิกและเพื่อให้แน่ใจว่ามีการหล่อลื่นที่เหมาะสม |
5 | พื้นที่ติดตั้ง | การจัดวางตามแผนผังการจัดวางทั่วไป |
6 | แหล่งอากาศ | 5–7 กก./ซม.², 100 ลิตร/นาที สำหรับการทำงานของปั๊มลม |
7 | คนอื่น | ไม่มีก๊าซ/ของเหลวที่กัดกร่อนหรือก๊าซระเบิด |
