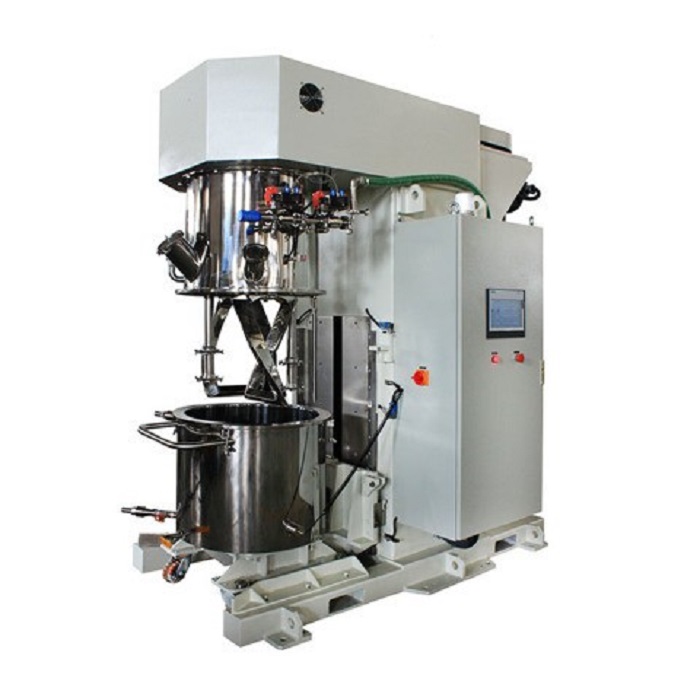

เครื่องผสมสูญญากาศแบบดาวเคราะห์ความเร็วสูง 10 ลิตรสำหรับการกระจายสารละลายแบตเตอรี่
I. คุณสมบัติของอุปกรณ์
ขอบเขตการใช้งาน
l เหมาะสำหรับการผสมและกระจายผงและวัสดุเหลวของแบตเตอรี่ทั่วไปหลากหลายชนิด เพื่อให้ได้สารละลายแบตเตอรี่ที่ผสมกันอย่างทั่วถึง เหมาะอย่างยิ่งสำหรับกระบวนการที่มีความหนืดสูง
l ช่วงความหนืดที่ใช้ได้: ≤1,200,000 cP
II. พารามิเตอร์อุปกรณ์หลัก
ส่วนประกอบของถังล่าง
l ปริมาตรการออกแบบ : 16 ลิตร
l ปริมาตรที่มีประสิทธิภาพ : 5–10L
l เส้นผ่านศูนย์กลางภายใน : 310มม.
l ความลึกภายใน : 220มม.
l วัสดุ : ส่วนสัมผัสทำจากสแตนเลส 304
โครงสร้างเสื้อแจ็คเก็ตกันความร้อน : เสื้อแจ็คเก็ตชั้นเดียวบนผนังและด้านล่างของถัง ใช้สำหรับทำความเย็นหรือทำความร้อน
l อินเทอร์เฟซแจ็คเก็ต : G1/2" พร้อมข้อต่อปลดเร็ว ความต้านทานแรงดัน ≤ 0.4 MPa
l ระบบหมุนเวียนแจ็คเก็ต : จัดหาโดยลูกค้า อุณหภูมิทางเข้าที่แนะนำ ≤ 8°C อัตราการไหลของน้ำ > 7L/นาที
l การระบาย : วาล์วบอลสามชิ้น G1" หนึ่งตัวที่ด้านล่าง
l อุณหภูมิแวดล้อมที่ออกแบบ : -10 ถึง +120°C
l ความคล่องตัว : ติดตั้งด้วยล้อเลื่อน
ส่วนประกอบการกวน
l ความถี่ในการทำงาน : 5–50 Hz
l กำลังการกวน : 2.2 กิโลวัตต์
l ความเร็วพาย : 11–116 รอบต่อนาที
l ความเร็วของเฟืองดาวเคราะห์ : 5–53 รอบต่อนาที
l เส้นผ่านศูนย์กลางพาย : 161 มม.
l ประเภทพาย : เกลียวเรียว, เกลียว 90°
l วัสดุพาย : สแตนเลส 304
l ความเร็วเชิงเส้นของใบพาย : 0.08–0.8 ม./วินาที
l จำนวนพาย : 2
l ระยะห่างระหว่างพาย : 7.5±2.5 มม.
l ระยะห่างจากผนังถัง : 3±1.5 มม.
l ระยะห่างจากก้นถัง : 2.5±1 มม.
ส่วนประกอบการกระจายตัว
l ความถี่ในการทำงาน : 5–50 Hz
l กำลังกระจาย : 3 กิโลวัตต์
l ความเร็วการกระจาย : 613–6130 รอบต่อนาที
l เส้นผ่านศูนย์กลางแผ่นดิสก์ : 70มม.
l ประเภทดิสก์ : หยัก
l วัสดุแผ่น : สแตนเลส 304
l ความเร็วเชิงเส้น : 2–22 ม./วินาที
l จำนวนแผ่น : 2
l จำนวนเพลา : 1
ส่วนประกอบที่ขูดผนัง
l วัสดุรองรับที่ขูด : สแตนเลส 304
l วัสดุใบมีดขูด : PTFE (เทฟลอน)
l ความเร็วของ Scraper : เท่ากับความเร็วของดาวเคราะห์
l ถอดออกได้ : ใช่ (ต้องถอดที่ขูดออกสำหรับกระบวนการที่มีความหนืดสูง)
ฐานและส่วนประกอบการยก
l วัสดุ : เหล็กกล้าคาร์บอนโครงสร้างที่มีความแข็งแกร่งสูง
l วิธีการยก : ไฟฟ้า
l วิธีการแนะนำ : รางนำเชิงเส้นความแม่นยำสูง
l ระยะยก : ≤ 440 มม.
ส่วนประกอบของลำกล้องด้านบน
l วัสดุ : สแตนเลส 304
l ช่องเติมผง : DN50 พร้อมกระจกมองระดับและแคลมป์ด่วน – 1 ชิ้น
l ช่องทางเข้าของเหลว : ใช้ร่วมกับช่องทางเข้าผง
l พอร์ตสปอตไลท์ : DN50 – 1 ชิ้น
l พอร์ตสูญญากาศ : แคลมป์ด่วน ISO 15A – 1 ชิ้น
l ช่องระบายไอเสีย : แคลมป์ด่วน ISO 15A – 1 ชิ้น
l พอร์ตสำรอง : แคลมป์เร็ว ISO 3/4" – 1 ชิ้น
l พอร์ตเกจวัดสุญญากาศแบบดิจิตอล : เกลียวเมตริก M14×1.5 ตัวเมีย – 1 ชิ้น
ระบบควบคุม
l ตู้ไฟฟ้า : สำหรับติดตั้งอินเวอร์เตอร์และส่วนประกอบแรงดันไฟต่ำ
l แผงควบคุม : สำหรับปุ่ม ลูกบิด และหน้าจอสัมผัส
แหล่งจ่ายไฟ : AC 3×380V±5%, 50Hz
l วิธีการควบคุม : การควบคุมด้วยไฟฟ้า
l การควบคุมไดรฟ์และความเร็ว : การสตาร์ทและควบคุมอินเวอร์เตอร์
l วิธีการระบายความร้อน : ระบายความร้อนด้วยอากาศ
l โหมดการทำงาน : การทำงานแบบหน้าจอสัมผัส
l จอแสดงผลอุณหภูมิแบบดิจิตอล : อุณหภูมิของวัสดุ
l ปุ่มหยุดฉุกเฉิน : 1
l ระบบเตือนภัย : สัญญาณเตือนอุณหภูมิสูงเกิน, ปิดเครื่อง และสัญญาณเตือนปิดเสียง
l จอแสดงผลความเร็ว : จอแสดงผลความเร็วแบบหน้าจอสัมผัส
l ไฟแสดงสถานะพลังงาน : 1
ระบบล็อคเพื่อความปลอดภัย
l หยุดฉุกเฉิน : การกดหยุดฉุกเฉินจะหยุดการทำงานทั้งหมด
l การเริ่มกวนความเร็วต่ำ : อนุญาตให้กวนได้ขณะยกถัง
l การกระจายความเร็วสูง : เปิดใช้งานเฉพาะเมื่อถังอยู่ในตำแหน่ง
l ล็อคความปลอดภัยในการทำงาน : ไม่สามารถลดหรือเปิดถังได้ขณะทำงาน
l การป้องกันการไหลย้อนกลับของสูญญากาศ : ถังบัฟเฟอร์สูญญากาศพิเศษช่วยป้องกันการไหลย้อนกลับของน้ำมันปั๊ม
l Fault Stop : การป้องกันอินเวอร์เตอร์รวมถึงการโอเวอร์โหลด กระแสเกิน แรงดันไฟเกิน การรั่วไหล และการสูญเสียเฟส
l การยกถัง : อนุญาตเฉพาะเมื่อถึงตำแหน่งที่ถูกต้องเท่านั้น
l สุญญากาศที่ไม่ได้รับการปลดปล่อย : บาร์เรลไม่สามารถเคลื่อนลงได้เว้นแต่จะปลดปล่อยสุญญากาศ (กลับสู่ความดันบรรยากาศ)
l Dispersion Lock : การกระจายความเร็วสูงอนุญาตเฉพาะหลังจากยกถังขึ้นจนสุดเท่านั้น
l การป้องกันการล็อค : ระบบล็อคป้องกันการตกช่วยป้องกันการตกโดยไม่ได้ตั้งใจระหว่างการทำงาน
l โหมดการผสมแบบแห้ง : พายผสมจะหมุนขณะยกถัง
หมายเหตุอื่นๆ
l เซ็นเซอร์อุณหภูมิ : Pt100
l วิธีการวัด : เซ็นเซอร์ติดตั้งบนผนังถัง
l ระบบลูกปืน : ความเร็วสูง – นำเข้า; ความเร็วต่ำ – ในประเทศ
l ซีล : แบรนด์ในประเทศ; แบบคงที่ – โอริง, แบบไดนามิก – ซีลเชิงกล
l จารบีหล่อลื่น : ยี่ห้อในประเทศ
l น้ำมันหล่อลื่นซีลเครื่องกล : แบรนด์นำเข้า
l กระบอกไฮดรอลิก : แบรนด์ในประเทศ
l สถานีไฮดรอลิก : แบรนด์ในประเทศ
l วาล์ว : แบรนด์ในประเทศ
l ความต้องการสุญญากาศ : จัดหาโดยลูกค้า อัตราการอพยพ 4L/S (2XZ-4)
l การคงสภาพสูญญากาศ : -0.098 MPa, คงสภาพ 24 ชม. > -0.085 MPa โดยไม่มีการรั่วไหลภายใน
l กำลังไฟฟ้ารวม : >5.2 กิโลวัตต์
l น้ำหนัก : ประมาณ 900กก.
l ขนาด : ยาว1530มม. × กว้าง950มม. × สูง1792มม.
l สี : ขาวออฟไวท์
l รับน้ำหนักพื้น : 900กก./ตรม.
III. รายการอะไหล่และชิ้นส่วนสึกหรอ
เลขที่ | ชื่อ | สเปค | วัสดุ | จำนวน | หมายเหตุ |
1 | แหวนปิดผนึกฝาบน | ΦD×ΦN | ซิลิโคน | 1 | รุ่นที่ตรงกันตามมาตรฐานของซัพพลายเออร์ |
2 | วงแหวนซีลกระจกมองระดับ | - | ซิลิโคน | 2 | รุ่นที่ตรงกันตามมาตรฐานของซัพพลายเออร์ |
3 | ปะเก็นพอร์ตการป้อน | - | ซิลิโคน | 1 | รุ่นที่ตรงกันตามมาตรฐานของซัพพลายเออร์ |
4 | ซีลเครื่องกลความเร็วสูง | ซี+ซิลิกอน | - | 1 | รุ่นที่ตรงกันตามมาตรฐานของซัพพลายเออร์ |
5 | สายพานไทม์มิ่งความเร็วสูง | - | ยาง | 1 ชุด | รุ่นที่ตรงกันตามมาตรฐานของซัพพลายเออร์ |
6 | แผ่นขูด | - | เทฟลอน | 1 | รุ่นที่ตรงกันตามมาตรฐานของซัพพลายเออร์ |
7 | เลนส์กระจกมองระดับ | - | กระจกนิรภัย | 2 | รุ่นที่ตรงกันตามมาตรฐานของซัพพลายเออร์ |
IV. ข้อกำหนดสนับสนุน
เลขที่ | รายการ | ข้อกำหนดมาตรฐาน |
1 | ความสูงของเวิร์คช็อป | >2.5 เมตร; ให้มีความสูงเพียงพอสำหรับการยกและการบำรุงรักษา; ทำความสะอาดและพื้นให้เรียบ |
2 | ขนาดประตู | ความสูง >2.5ม. ความกว้าง >1.5ม. รับรองความปลอดภัยในการขนส่งเครื่องจักร |
3 | น้ำหล่อเย็น | เพียงพอสำหรับการทำความเย็น แนะนำให้ใช้ระบบทำความเย็นแบบบังคับ ต้องใช้น้ำร้อนในฤดูหนาว |
4 | การทำความร้อน | อุณหภูมิภายในอาคาร >20°C ในพื้นที่เย็นเพื่อหลีกเลี่ยงการแข็งตัวของน้ำมันและเพื่อให้การยกและการหล่อลื่นราบรื่น |
5 | พื้นที่ติดตั้ง | การจัดวางตามผังเค้าโครงทั่วไป |
6 | แหล่งอากาศ | 5–7 กก./ซม.², 100 ลิตร/นาที สำหรับปั๊มลมและการใช้งานอื่นๆ |
7 | คนอื่น | ไม่มีก๊าซ/ของเหลวที่กัดกร่อนหรือก๊าซระเบิด |
