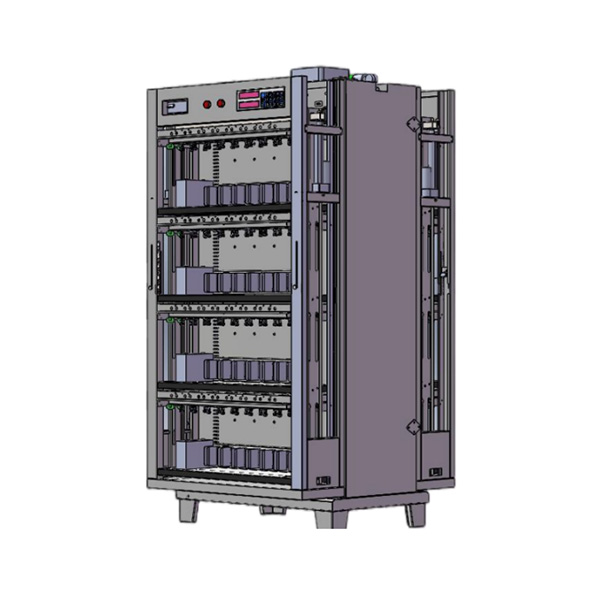

เครื่องทดสอบแบตเตอรี่แบบปริซึม 8/16/32/64 ช่อง เครื่องจัดระดับเซลล์

1. คุณสมบัติของระบบ:

ความเป็นอิสระของจุดเดียว แต่ละแบตเตอรี่มีแหล่งจ่ายกระแสคงที่และแรงดันคงที่อิสระ ซึ่งมีเสถียรภาพโดยไม่มีผลกระทบ

ความแม่นยำของอุปกรณ์คือ 0.05% และมีความเสถียรสูง

ซอฟต์แวร์มีฟังก์ชั่นอันทรงพลังและมีอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักรที่เป็นมิตร

อินเทอร์เฟซการทดสอบสี่สายเพื่อความแม่นยำในการวัดสูง

แนวคิดการออกแบบแบบโมดูลาร์ ง่ายต่อการบำรุงรักษา

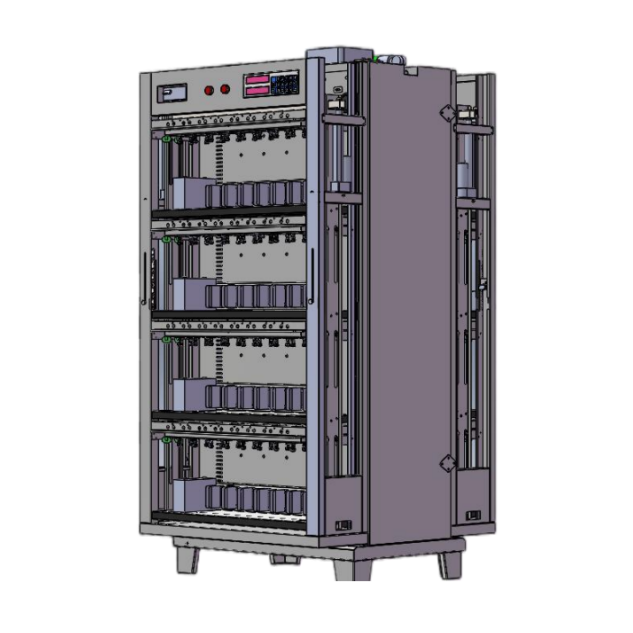

โครงสร้างอุปกรณ์ประกอบด้วยส่วนหลักๆ ดังต่อไปนี้:

1. บอร์ด CPU อิสระและบอร์ดคีย์บอร์ดที่รองรับ การทำงานอิสระสองด้านด้านหน้าและด้านหลัง และตู้ทั้งหมดส่งการควบคุมอย่างสม่ำเสมอ

2. โมดูลควบคุมกระแสคงที่และแรงดันคงที่ 4 ช่อง

3. โมดูลอินเวอร์เตอร์ AC/DC สองทิศทาง

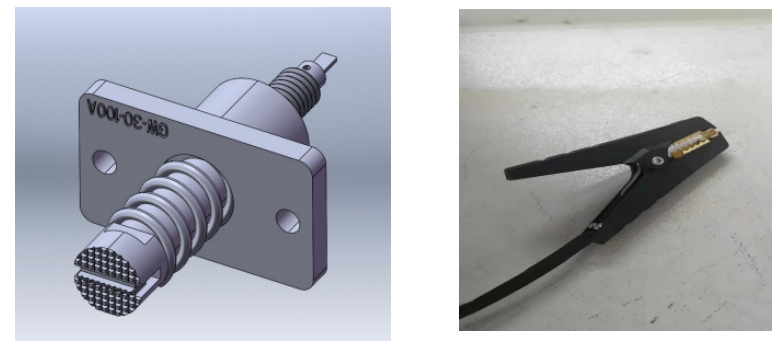

4. แคลมป์หัวแบน ปลดแคลมป์อัตโนมัติด้วยไฟฟ้า คลิปปากจระเข้ที่เข้ากันได้

2. องค์ประกอบของระบบ:

1. แบตเตอรี่ลิเธียมเป็นอุปกรณ์แบ่งปันความจุ

2. คอมพิวเตอร์ที่มีอินเทอร์เฟซ USB (จัดเตรียมไว้ให้เอง)

3、ตัวแปลงอินเทอร์เฟซ USB ถึง 485 และสายสื่อสาร

4、ระบบสแกนแบตเตอรี่

5、ซอฟต์แวร์

3.  หลักการระบบ:

อุปกรณ์เชื่อมต่อและควบคุมด้วยคอมพิวเตอร์ ส่งคำสั่งและรวบรวมข้อมูล แป้นพิมพ์สามารถควบคุมอุปกรณ์และแสดงพารามิเตอร์และสถานะได้ด้วยตนเอง บอร์ดควบคุมกระแสคงที่มีหน้าที่ควบคุมกระแสคงที่และแรงดันคงที่ ภายใต้คำสั่งของ CPU เมื่อชาร์จแบตเตอรี่ แหล่งจ่ายไฟแบบสองทางจะแปลงไฟ AC เป็นไฟ DC 12V และควบคุมการชาร์จและตรวจจับแบตเตอรี่ผ่านบอร์ดควบคุมกระแสคงที่ เมื่อแบตเตอรี่หมด กระบวนการจะตรงกันข้ามกับการชาร์จ ขั้นแรก แรงดันแบตเตอรี่จะเพิ่มขึ้นเป็น 12V ผ่านบอร์ดควบคุมกระแสคงที่ จากนั้นไฟ DC จะถูกแปลงเป็นไฟ AC ผ่านแหล่งจ่ายไฟแบบสองทาง ซึ่งจะถูกป้อนเข้าสู่เครือข่ายจ่ายไฟ AC ของโรงงานโดยตรง เพื่อตอบสนองต่อพลังงานไฟฟ้าที่แบตเตอรี่คายประจุ

ผลการประหยัดพลังงานที่โดดเด่น: ตามการวัดจริง การใช้พลังงานของอุปกรณ์ในระหว่างการชาร์จนั้นต่ำกว่าอุปกรณ์ดั้งเดิมมากกว่า 40% อัตราการประหยัดพลังงานโดยรวมมากกว่า 60% และการใช้พลังงานมากกว่า 60% ซึ่งช่วยประหยัดต้นทุนได้มากสำหรับผู้ผลิตแบตเตอรี่

4. พารามิเตอร์ทางเทคนิคหลัก:

โครงสร้างอุปกรณ์
จำนวนช่องอุปกรณ์	เครื่องทั้งหมดมีทั้งหมด 64  ช่อง
ขนาดโดยรวม	กว้าง10 0 8 มม. × ยาว900มม. × สูง1840มม.
สีตัวถัง	สี เทาดำมาตรฐาน ( ปรับแต่งได้)
แบบฟอร์มการติดตั้ง	ที่หนีบหัวแบน . คลิปจระเข้ที่เข้ากันได้
ระยะห่างของการติดตั้ง	8 1 มม.
S รองรับข้อมูลจำเพาะของแบตเตอรี่	สามารถรองรับแบตเตอรี่ได้หลากหลายรุ่น: Batte ry ความยาวที่รองรับ:  90-220 มม. ,  ความหนา: 20-70 มม.  ความสูง: 80-220 มม. ,  ห่วงแบตเตอรี่: 60-130 มม. ;  ระยะห่างระหว่างขายึด81 มม. และคลิปปากจระเข้
โหมดควบคุมช่องสัญญาณ	แบตเตอรี่แต่ละก้อนมีแหล่งจ่าย กระแส คงที่และแรงดันคงที่อิสระซึ่งมี  เสถียรภาพโดยไม่มีผล  กระทบสามารถเริ่มหยุด  หยุดชั่วคราว  ดำเนินการต่อ  และป้องกันได้
	แต่ละช่อง มี วงจรควบคุมฮาร์ดแวร์แรงดันคงที่และกระแส คงที่แบบอิสระ
	การปรับแต่งและการสอบเทียบความแม่นยำของ กระแสไฟ ชาร์จและกระแสไฟปล่อยของแต่ละช่อง
แหล่งจ่ายไฟทำงาน	3 เฟส5 สายAC 380 V , 10%, 50 Hz
ปัจจัยกำลัง	≥ 0.99
อัตราการบิดเบือนกระแสไฟฟ้าสลับ	≤2 %
ประสิทธิภาพการชาร์จของ       เครื่องจักรทั้งหมด	≥7 5%
ประสิทธิภาพการแปลงฟีดเดอร์	≥7 0%
การใช้พลังงานในการทำงาน	≤12 กิโลวัตต์
อัตราความล้มเหลวของอุปกรณ์	< 1%
สภาพแวดล้อมการทำงาน	อุณหภูมิ- 10 ~ 40  ความชื้นสัมพัทธ์ 80 %
การใช้พลังงานในการทำงาน	ทางเข้าและทางออกตามธรรมชาติ
พารามิเตอร์ช่อง สัญญาณ
ช่วงการวัดแรงดันไฟฟ้า	กระแสตรง0~5 โวลต์
ช่วงแรงดันไฟแบตเตอรี่	การชาร์จDC 0  ~ 4.5 V  ;  การปล่อยDC 4.5 ~ 2 V
ช่วงแรงดันไฟฟ้าคงที่	กระแสตรง 2~4.5 โวลต์
ความแม่นยำของ แรงดัน ไฟฟ้า	ดิน ( ค่าการอ่าน 0.05% + ความสมบูรณ์ 0.05%) ความละเอียด  1 mV
เสถียรภาพ แรงดัน ไฟฟ้า	≤ (±1 มิลลิโวลต์)
ช่วงกระแสไฟฟ้า	การชาร์จDC  5 0mA ~ 30A: การปล่อย DC 50mA ~ 30A
ความแม่นยำในปัจจุบัน	ดิน ( ค่าอ่านได้ 0.05% + ความสมบูรณ์ 0.05%) ความละเอียด  1 mA
เสถียรภาพในปัจจุบัน	≤ (±1 มิลลิแอมป์)
ฟังก์ชั่นซอฟต์แวร์
โหมดควบคุม	อุปกรณ์ควบคุมคอมพิวเตอร์ทั้ง   ตู้       ระบบควบคุมพร้อมระบบสแกน
โหมดการสื่อสาร	พอร์ตสื่อสารแบบอนุกรม4 85   ( อัตราบอด 57600)
การตั้งค่ากระบวนการ	สามารถตั้งค่าได้สูงสุด32  ขั้น  ตอนและ 256  รอบ
โหมดการชาร์จ	กระแสคงที่และแรงดันคงที่
