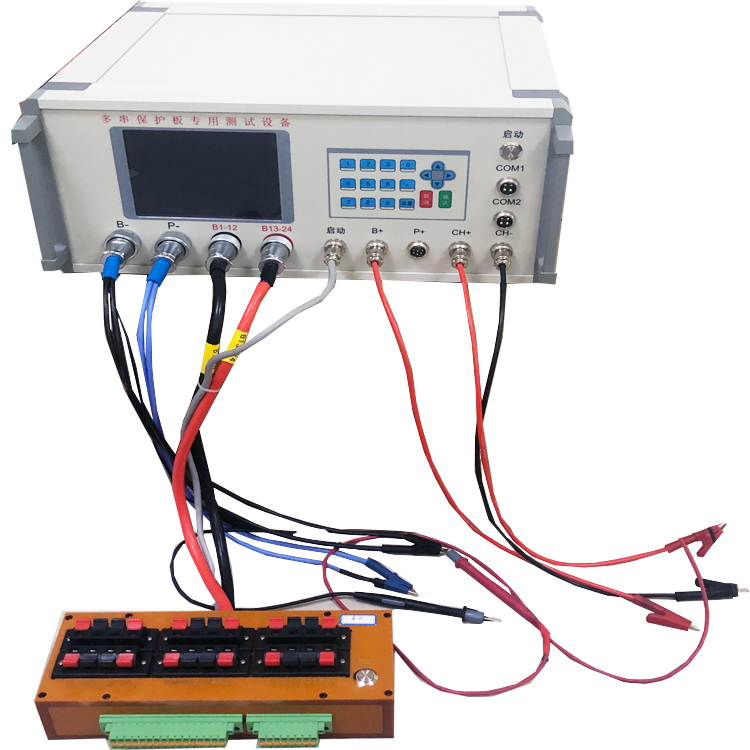

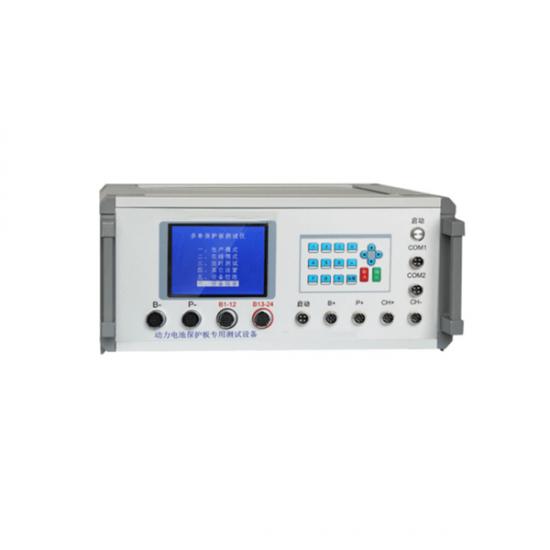

เครื่องทดสอบแผงป้องกันแบตเตอรี่ 150A ซีรีส์ 1-24/32 อุปกรณ์ทดสอบ BMS

คุณสมบัติ:

ส่วนใหญ่ใช้เพื่อตรวจสอบว่าตัวบ่งชี้การทำงานของบอร์ดป้องกันแบตเตอรี่กำลังไฟฟ้าอยู่ในช่วงพารามิเตอร์หรือไม่ เพื่อกำหนดมาตรฐานการตรวจจับให้กับเจ้าหน้าที่ ส่วนใหญ่ใช้สำหรับทดสอบบอร์ดป้องกันแบตเตอรี่กำลังไฟฟ้าของผู้ผลิตบอร์ดป้องกันและผู้ผลิตแบตเตอรี่กำลังไฟฟ้า

การทำงาน:

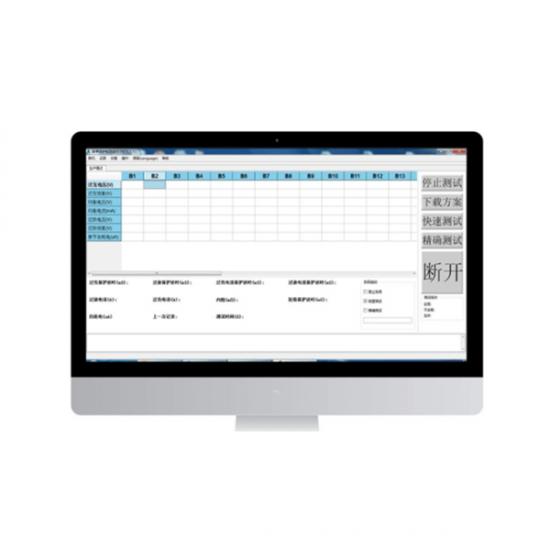

ระบบทดสอบบอร์ดป้องกันแบ่งออกเป็นสองประเภท: การทดสอบอย่างรวดเร็วและการทดสอบที่แม่นยำ

การทดสอบที่แม่นยำ: สามารถตรวจจับค่าที่แม่นยำของพารามิเตอร์การทำงานต่างๆ ของแผ่นป้องกันแบตเตอรี่ได้อย่างแม่นยำ (ข้อผิดพลาดคือ 5mV) ซึ่งสะดวกสำหรับการดีบักและการพัฒนาตัวอย่าง และยังมีชุดมาตรฐานสำหรับการตรวจจับอย่างรวดเร็วสำหรับบุคลากร R&D อีกด้วย

การทดสอบอย่างรวดเร็ว: พารามิเตอร์การทดสอบถูกตั้งค่าตามพารามิเตอร์การออกแบบของบอร์ดป้องกันเพื่อดำเนินการทดสอบอย่างรวดเร็ว ซึ่งสะดวกสำหรับผู้ผลิตบอร์ดป้องกันและผู้ผลิตแบตเตอรี่พลังงานในการทดสอบอย่างรวดเร็วและการจัดส่งจำนวนมาก ขณะเดียวกันยังเหมาะสำหรับการทดสอบบอร์ดป้องกันสำหรับรูปแบบฮาร์ดแวร์และซอฟต์แวร์ต่างๆ

ผลงาน:

รายการทดสอบปกติ:

การทดสอบความต้านทานภายใน การทดสอบการชาร์จเกินและการปล่อยประจุเกิน การกู้คืนการชาร์จเกิน การทดสอบการกู้คืนการปล่อยประจุเกิน การทดสอบกระแสเกิน (การชาร์จและการปล่อยประจุกระแสเกิน) แรงดันป้องกันการชาร์จเกิน แรงดันการกู้คืนการชาร์จเกิน แรงดันป้องกันการปล่อยประจุเกิน แรงดันการกู้คืนการปล่อยประจุเกิน การป้องกันกระแสเกิน ฯลฯ

รายการทดสอบพิเศษ:

การทดสอบการป้องกันไฟฟ้าลัดวงจร (หมายถึงการทดสอบการป้องกันไฟฟ้าลัดวงจรจริงระดับไมโครวินาที)

การทดสอบการบริโภคของตนเองแบบส่วนเดียว (หมายถึงการบริโภคของตนเองที่แท้จริงและแม่นยำของแต่ละส่วน)

กระแสสมดุลและแรงดันสมดุล (สามารถจับกระแสสมดุลและแรงดันเปิดสมดุลได้อย่างแม่นยำ)

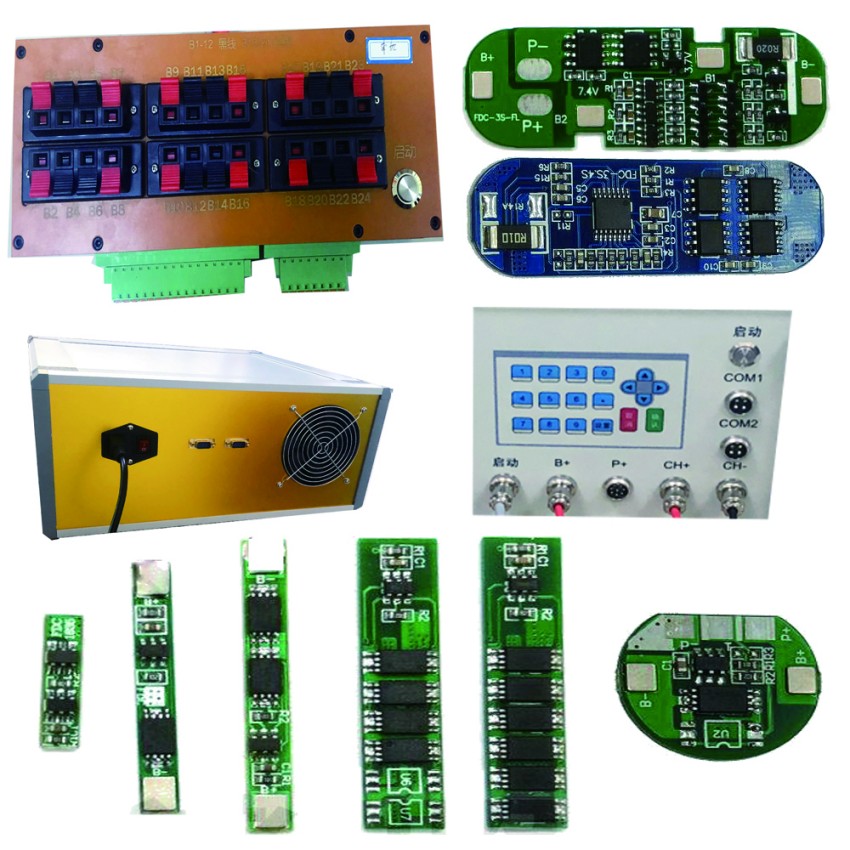

ประเภทของบอร์ดป้องกันที่รองรับการทดสอบ:

ลิเธียมไอออนฟอสเฟต (LiFePO4), ...

ข้อมูลจำเพาะ:

โมดูลกระแสไฟสูง: ระดับกระแสไฟอยู่ที่ 150A และความแม่นยำของกระแสไฟอยู่ที่ 0.1A

โมดูลแรงดันไฟฟ้า: ช่วงแรงดันไฟฟ้า 0.5-5V, เอาต์พุตที่ตั้งโปรแกรมได้ 0.5-5V, ความแม่นยำของแรงดันไฟฟ้า 5MV

โมดูลไฟฟ้าลัดวงจร: ซูเปอร์คาปาซิเตอร์ จำลองแรงดันแบตเตอรี่แพ็คได้อย่างสมบูรณ์ บอร์ดป้องกันไฟฟ้าลัดวงจรทันที จับเวลาไฟฟ้าลัดวงจรและกระแสไฟฟ้าได้อย่างแม่นยำ

เลขที่.	รายการ	ช่วงการวัด	ความแม่นยำ
1	จำนวนสตริงทดสอบ	1-32
2	แรงดันอ้างอิง	ลิเธียมโคบอลต์ (3.8V)   ลิเธียมไอออน (3.0V)
3	แรงดันไฟฟ้าป้องกันการชาร์จเกิน	0.5-5V	±5มิลลิโวลต์
4	แรงดันไฟฟ้าป้องกันการคายประจุเกิน	0.5-5V	±5มิลลิโวลต์
5	แรงดันไฟฟ้ากู้คืนการชาร์จเกิน  (การฟื้นตัวด้วยตนเอง)	0.5-5V	±5มิลลิโวลต์
6	แรงดันไฟฟ้ากู้คืนการคายประจุเกิน  (การฟื้นตัวด้วยตนเอง)	0.5-5V	±5มิลลิโวลต์
7	กระแสไฟป้องกันการชาร์จเกิน	1-40เอ	±0.1แอมป์
8	กระแสไฟป้องกันการคายประจุเกิน	1-150เอ	±0.1แอมป์
9	แรงดันเปิดสมดุล	0.5-5V	±5มิลลิโวลต์
10	กระแสไฟฟ้าแบบเรียลไทม์ที่สมดุล	0-1000มิลลิแอมป์	±1มิลลิแอมป์
11	การป้องกันกระแสเกินล่าช้า	0-15 วินาที	±1มิลลิวินาที
12	ความล่าช้าในการป้องกันการชาร์จเกิน	0-20 วินาที	±1มิลลิวินาที
13	ความล่าช้าในการป้องกันการปล่อยประจุเกิน	0-20 วินาที	±1มิลลิวินาที
14	การบริโภคด้วยตนเองแบบส่วนเดียว	0-500uA	±1ไมโครแอมแปร์
15	ความต้านทานภายในของลูป	0-500 มิลลิโอห์ม	±1 มิลลิโอห์ม
16	การป้องกันไฟฟ้าลัดวงจร  (มากกว่า 6 สาย)	0-9999us	±1ไมโครวินาที
ขอบเขตการใช้งาน: บอร์ดป้องกันโครงการฮาร์ดแวร์ทั้งหมดและบอร์ดซอฟต์แวร์บางตัวในตลาด (ต้องมีการสื่อสารรายการทดสอบพิเศษ)
