เครื่องผูกลวดแบบอัตโนมัติสำหรับสายการผลิตโมดูลแบตเตอรี่ทรงกระบอก/ปริซึม

Ⅰ、คำอธิบายผลิตภัณฑ์:

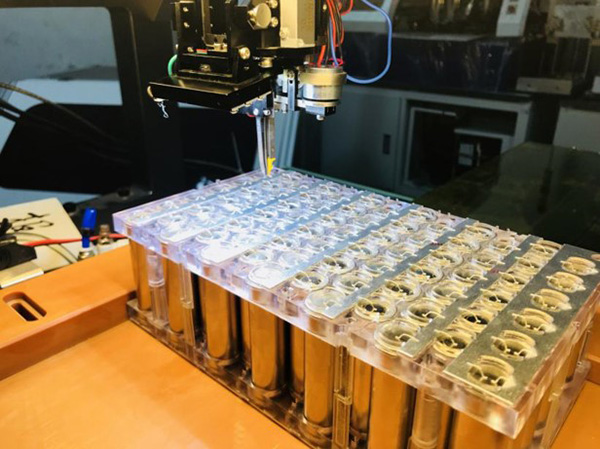

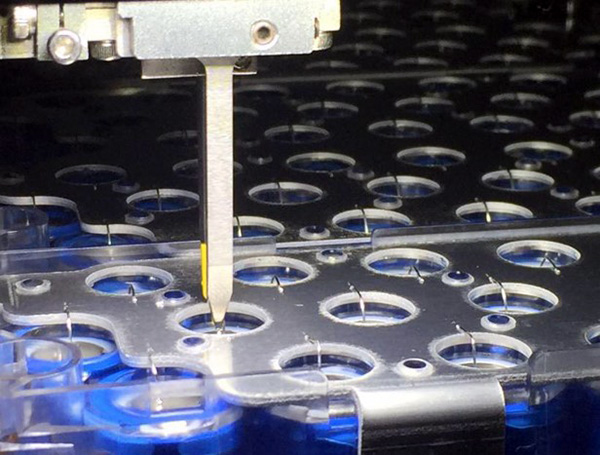

หลังจากกระบวนการประกอบโมดูลแบตเตอรี่เสร็จสมบูรณ์ โมดูลแบตเตอรี่จะถูกป้อนโดยระบบป้อนอัตโนมัติของอุปกรณ์เชื่อมอัลตราโซนิกและเครื่องเชื่อมลวดอะลูมิเนียม จากนั้นจึงเคลื่อนย้ายไปยังพื้นที่เชื่อมอัลตราโซนิก ระบบหัวเชื่อมจะทำการเชื่อมอัลตราโซนิกตามพารามิเตอร์และตำแหน่งการเชื่อมที่กำหนดไว้ หลังจากการเชื่อมอัลตราโซนิกเสร็จสิ้น โมดูลแบตเตอรี่จะถูกถ่ายโอนไปยังตำแหน่งที่กำหนดผ่านระบบป้อนอัตโนมัติ และผู้ควบคุมอุปกรณ์จะนำโมดูลแบตเตอรี่ที่เชื่อมแล้วไปส่งยังกระบวนการผลิตถัดไป



Ⅱ คุณสมบัติ:

1. กระบวนการเชื่อมต่อตะกั่ว โดยการเชื่อมสายอลูมิเนียมสามารถทำหน้าที่เป็นฟิวส์ได้โดยตรง และจะทำการฟิวส์โดยอัตโนมัติในกรณีที่เกิดไฟฟ้าลัดวงจร เพื่อให้แน่ใจถึงความปลอดภัยของชุดแบตเตอรี่

2. สายอลูมิเนียมสามารถตอบสนองความต้องการด้านความเครียดและการทดสอบแรงดึงของชุดแบตเตอรี่บนจุดเชื่อมต่อได้

3. การใช้ลวดเชื่อมอลูมิเนียมสามารถทำการเชื่อมซ้ำได้ ช่วยปรับปรุงการบำรุงรักษาและอัตราการกู้คืนได้อย่างมาก

4. เมื่อใช้การเชื่อมด้วยลวดอลูมิเนียมหรือการเชื่อมด้วยแผ่นอลูมิเนียม อุณหภูมิบริเวณที่เชื่อมจะไม่สูงขึ้น วิธีการเชื่อมแบบดั้งเดิมอื่นๆ ต้องใช้ความร้อนเพื่อหลอมโลหะ

5. การเชื่อมด้วยลวดเชื่อมอลูมิเนียมเป็นกระบวนการเชื่อมที่สะอาด ไม่มีฟลักซ์ตกค้างหรือตะกรันโลหะหลอมเหลว จึงหลีกเลี่ยงปัญหาด้านความน่าเชื่อถือ

6.  เครื่องตรวจสอบคุณภาพการเชื่อมชุดแบตเตอรี่สามารถตรวจจับได้อย่างแม่นยำและรวดเร็วว่ามีปัญหาในการเชื่อมต่อระหว่างแบตเตอรี่และบัสบาร์หรือไม่

7. การตรวจจับข้อบกพร่องในการเชื่อมทำได้ง่ายเมื่อเชื่อมลวดอลูมิเนียม และการซ่อมแซมตำแหน่งที่บกพร่องก็ง่ายกว่าโดยไม่ต้องเกิดความเสียหายจากการเชื่อม



Ⅲ、ขอบเขตการใช้งาน:

เครื่องเชื่อมลวดแบบอัตโนมัติเหมาะสำหรับการผลิตชุดแบตเตอรี่ลิเธียมไอออนสำหรับการเชื่อมต่อสายระหว่างเซลล์แบตเตอรี่และบัสบาร์ และการเชื่อมต่อการสุ่มตัวอย่างสถานะเซลล์แบตเตอรี่

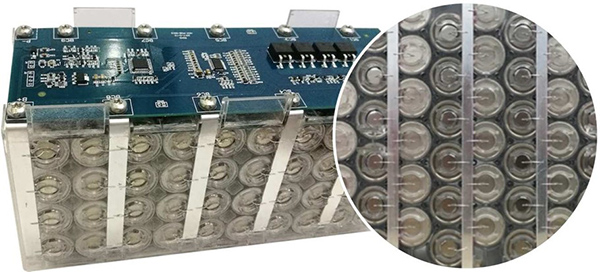

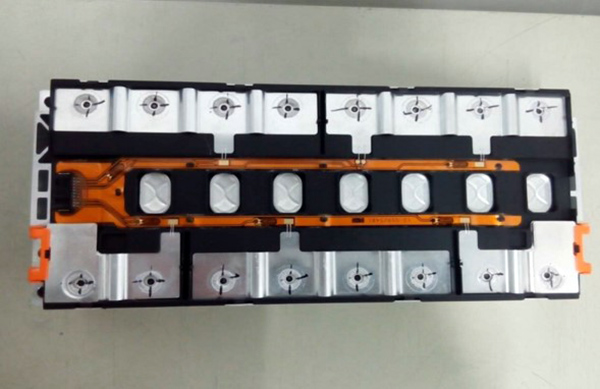

มีการใช้งานในชุดแบตเตอรี่ทรงกระบอก ชุดแบตเตอรี่ปริซึม และชุดแบตเตอรี่แบบถุง



 Ⅳ、ข้อมูลจำเพาะ:

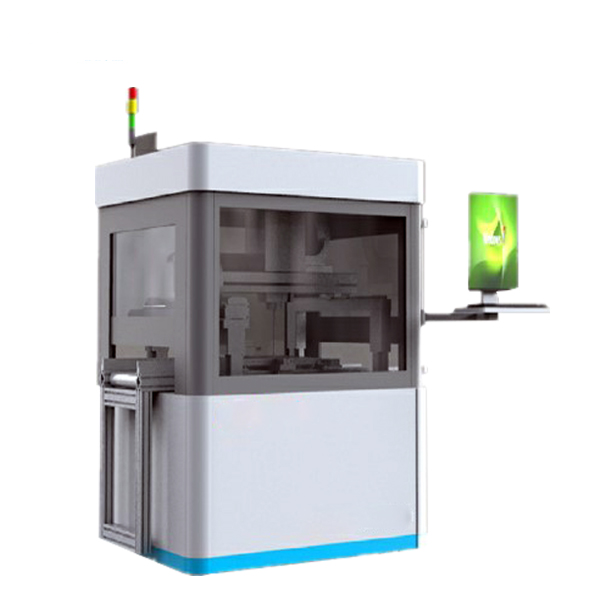

ชื่อสินค้า	เครื่องผูกลวดแบบอัตโนมัติเต็มรูปแบบ
รุ่นสินค้า	ทีแม็กซ์ -ยูดับเบิลยู-3000XK
แรงดันไฟฟ้าขาเข้า	220V, 50/60Hz
พลัง	3000 วัตต์
แหล่งจ่ายก๊าซเข้า	0.5 เมกะปาสคาล
การเคลื่อนที่ของแกน X	400MM (ปรับแต่งได้)
การเคลื่อนที่ของแกน Y	800MM (ปรับแต่งได้)
การเคลื่อนที่ของแกน Z	60MM (ปรับแต่งได้)
แกนหมุน	± 220 ° (ความละเอียด: 0.08°)
ตัวแปลงสัญญาณ	60KHz (ปรับแต่งได้)
หัวเชื่อมลวดหนา	เครื่องตัดด้านหน้าแบบหมุนได้มาตรฐาน
แรงดันในการเชื่อม	50~1500 กรัม
ความสูงส่วนโค้งสูงสุด	40 มม.
ระบบป้อนลวด	เครื่องป้อนลวดควบคุมด้วยมอเตอร์พร้อมตัวเข้ารหัสแบบออปติคัล
การตรวจจับความยาวการป้อนลวดขั้นต่ำ	การป้อนลวดขนาด 2 มม.
เส้นผ่านศูนย์กลางลวดอลูมิเนียม	125~ 500 ไมโครเมตร
ขนาดขดลวดอลูมิเนียม	เส้นผ่านศูนย์กลางภายนอก: 50~120มม.
	เส้นผ่านศูนย์กลางภายใน: 10~11มม.
	ความกว้าง: 22~45มม.
แสดง	จอแสดงผลสีขนาด 17 นิ้ว
ระบบการมองเห็น	ระบบการจดจำภาพ
วิธีการสื่อสาร	การสื่อสาร IO การสื่อสารพอร์ตเครือข่าย
ขนาด(กว้าง*ยาว*สูง)	1300*1300*1650มม.
น้ำหนักสุทธิ	500 กก.
