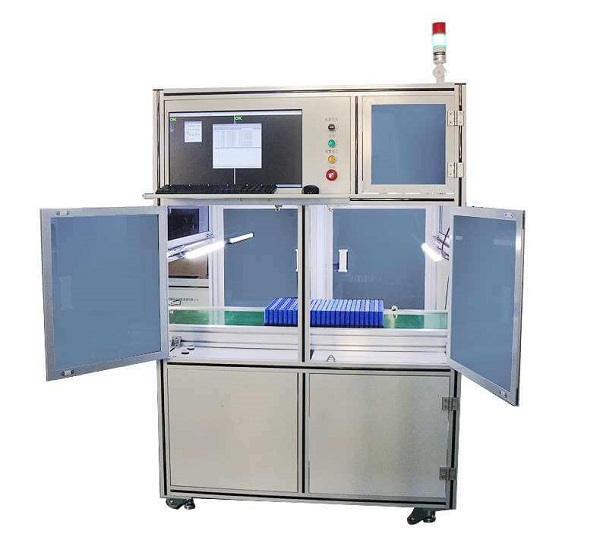

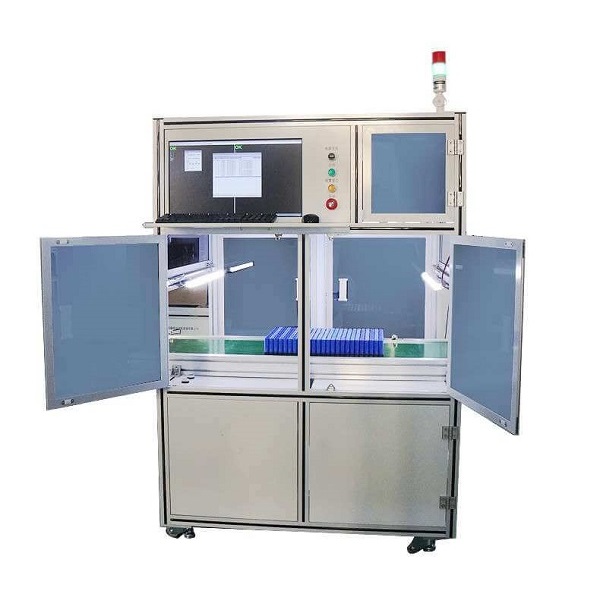

เครื่องทดสอบขั้วบวกและขั้วลบของชุดแบตเตอรี่ทรงกระบอก การตรวจสอบด้วยภาพด้วย CCD เครื่องทดสอบชุดแบตเตอรี่

1.คำอธิบายฟังก์ชั่น

เครื่องตรวจจับ CCD เป็นอุปกรณ์อัตโนมัติสำหรับการประมวลผลแบตเตอรี่ลิเธียม ซึ่งมีหน้าที่ตรวจจับขั้วบวกและขั้วลบของเซลล์ทรงกระบอกแบตเตอรี่ลิเธียมโดยอัตโนมัติ

2 ．กระบวนการทางเทคโนโลยี

เซลล์เข้าสู่พื้นที่ตรวจจับ → การสุ่มตัวอย่างและการสแกน → ตรวจจับอิเล็กโทรดบวกและลบ →  ตรวจจับ NG  อัตโนมัติ → ตกลง

3. พารามิเตอร์ทางเทคนิคของอุปกรณ์

1. ระยะแกน XY: 350 * 200 (ปรับแต่งได้)

2. ความเร็วส่งกำลังของมอเตอร์: 300 มม. / วินาที

3. ระบบปฏิบัติการ: คอมพิวเตอร์อุตสาหกรรม + กล้องอัจฉริยะ

4. วิธีการตรวจจับ: ประเภทท่อ

5. ความแม่นยำในการวางตำแหน่งซ้ำ: ± 0.1 มม.

6. ประสิทธิภาพการตรวจจับ: 1 วินาที / ชิ้น

7. กำลังไฟรวม: 500 วัตต์

8. น้ำหนักรวม: 150กก.

9. น้ำหนักรับน้ำหนักสูงสุด: 60กก.

10. แหล่งจ่ายไฟฟ้าขาเข้า: เฟสเดียว AC 220V / 50Hz

11. ขนาดโดยรวม: 1000L * 900W * 1680Hmm

12. จำนวนชิ้นสูงสุดที่ตรวจพบ: 15*20 ชิ้น (มาตรฐาน: เซลล์ 18650)

13. จำนวนกลุ่มไฟล์ที่สามารถจัดเก็บได้: 99

4  รายการการกำหนดค่าอุปกรณ์

● จอแสดงผล: ฟิลิปส์

●  คอมพิวเตอร์อุตสาหกรรม: ไมโครคอมพิวเตอร์

●  แหล่งจ่ายไฟS : Jin Shengyang

5.สภาพแวดล้อมการทำงาน

1) อุณหภูมิภายในอาคาร: - 30 ℃ ~ 50 ℃

2) ความชื้นภายในอาคาร: ต่ำกว่า 55%

3) สถานที่โรงงาน: ไม่มีมลพิษ ไม่มีการรบกวนทางแม่เหล็กไฟฟ้าที่รุนแรง
