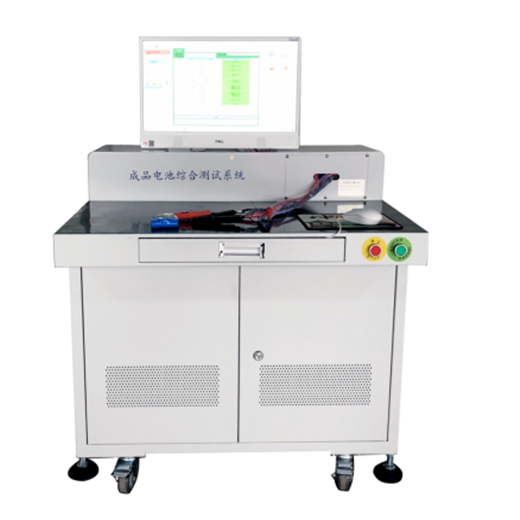

เครื่องทดสอบแบตเตอรี่แบบครอบคลุม 100V 120A สำหรับการทดสอบแบตเตอรี่ที่เสร็จสิ้นแล้ว
1.ขอบเขตการใช้งาน
นำไปใช้ในการทดสอบการตรวจสอบการทำงานของผลิตภัณฑ์กึ่งสำเร็จรูปและผลิตภัณฑ์สำเร็จรูปในกระบวนการผลิตแบตเตอรี่ไฟฟ้า เช่น อุปกรณ์อิเล็กทรอนิกส์ยานยนต์ อวกาศ เรือ การจัดเก็บพลังงานแสงอาทิตย์ จักรยานไฟฟ้า มอเตอร์ไซค์ไฟฟ้า แบตเตอรี่สำรอง และแหล่งจ่ายไฟสื่อสาร ตลอดจนการทดสอบห้องปฏิบัติการวิจัยทางวิทยาศาสตร์
2.ข้อกำหนดด้านสิ่งแวดล้อมและพารามิเตอร์ทางเทคนิคของอุปกรณ์
2.1 แหล่งจ่ายไฟ: แรงดันไฟฟ้ากระแสสลับ 220V ± 10%, ความถี่ 50Hz ± 10%;
2.2 อุณหภูมิโดยรอบ: 10 ~ 45 ℃ ;
2.3 สภาพแวดล้อมปราศจากแรงสั่นสะเทือนรุนแรง ก๊าซกัดกร่อน และก๊าซไวไฟและระเบิดได้
3.การแนะนำฟังก์ชั่น
แบบอย่าง | บีทีเอส100-20-200 |
วัตถุประสงค์ | ใช้สำหรับทดสอบผลิตภัณฑ์กึ่งสำเร็จรูปและผลิตภัณฑ์สำเร็จรูปของชุดแบตเตอรี่ที่ต่ำกว่า 100V |
ฟังก์ชั่นพื้นฐาน | การทดสอบแรงดันไฟฟ้าวงจรเปิด |
การทดสอบความต้านทานภายในกระแสสลับ |
การทดสอบความต้านทาน ID |
การทดสอบความต้านทาน NTC |
การทดสอบประสิทธิภาพการชาร์จ | ฟังก์ชันการชาร์จแบตเตอรี่แบบต่อเนื่องเพื่อตรวจสอบว่าการชาร์จเป็นปกติหรือไม่ |
การทดสอบฟังก์ชันการป้องกันกระแสเกินในการชาร์จแบตเตอรี่ PACK |
การทดสอบประสิทธิภาพการระบาย | แบตเตอรี่แพ็ค ความจุโหลดต่อเนื่อง ปล่อยประจุต่อเนื่อง ตรวจสอบแรงดันตก |
การทดสอบฟังก์ชันการป้องกันกระแสเกินของแบตเตอรี่แพ็ค |
การทดสอบการป้องกันไฟฟ้าลัดวงจร | ทดสอบระยะเวลาตัดวงจรแบตเตอรี่ลัดวงจรบวกและลบ (ระดับละเอียด) |
ฟังก์ชั่นการป้องกันอุปกรณ์ | ฟังก์ชั่นการป้องกันซอฟต์แวร์: การป้องกันข้อมูลไฟดับ |
การป้องกันฮาร์ดแวร์: การป้องกันไฟฟ้าดับ การป้องกันไฟฟ้าลัดวงจร การเชื่อมต่อแบตเตอรี่กลับด้าน และการป้องกันการเชื่อมต่อผิด |
2. คำอธิบายพารามิเตอร์อุปกรณ์
ชั้นเรียนทดสอบ | รายการทดสอบ | ช่วงการวัด | กำลังแยก |
แรงดันไฟฟ้าวงจรเปิด | แรงดันไฟฟ้าวงจรเปิด1 | 10-100 โวลต์ | ± 2มิลลิโวลต์ |
แรงดันไฟฟ้าวงจรเปิด2 | 10-100 โวลต์ | ± 2มิลลิโวลต์ |
อิมพีแดนซ์ภายใน | การทดสอบความต้านทานภายในกระแสสลับ | 0-1000 ม . Ω | ± 1ม Ω |
การทดสอบการระบายออก | แรงดันไฟเริ่มต้น | 0-100โวลต์ | ± 2มิลลิโวลต์ |
แรงดันไฟฟ้าปลาย | 0-100โวลต์ | ± 2มิลลิโวลต์ |
กระแสไฟฟ้าปล่อย | 0.1-60เอ | ± 1มิลลิแอมแปร์ |
เวลาการระบายออก | 0-60 วินาที | ± 1 ม. ใต้ |
การทดสอบกระแสเกินในการระบายออก | กระแสไฟเกิน | 4-200เอ | ± 1มิลลิแอมแปร์ |
การหน่วงเวลากระแสเกิน | 0-20 วินาที | ± 1มิลลิวินาที |
การป้องกันไฟฟ้าลัดวงจร | ความล่าช้าในการป้องกันไฟฟ้าลัดวงจร | 0-9999uS | ± 1 ไมโครวินาที |
การทดสอบการชาร์จ | แรงดันไฟเริ่มต้น | 10-100 โวลต์ | ± 2มิลลิโวลต์ |
แรงดันไฟฟ้าปลาย | 10-100 โวลต์ | ± 2มิลลิโวลต์ |
กระแสไฟชาร์จ | 0.1A-20A | ± 1 ม. A |
เวลาในการชาร์จ | 0-60 วินาที | ± 1 ม. ใต้ |
การทดสอบการป้องกันการชาร์จไฟ | การชาร์จกระแสเกิน | 4-20เอ | ± 1 ม. A |
การหน่วงเวลาในการชาร์จ | 0-20 วินาที | ± 0.1 ม. ใต้ |
ความต้านทาน R1/R2 | NTC 、ID | 0-1000 กิโลโอห์ม | ± 0.1 กิโลโอห์ม |
พลังงานส่งออกที่ยั่งยืน | 2 กิโลวัตต์ |
พลังงานไฟฟ้าที่ยั่งยืน | 10 กิโลวัตต์ |
โหมดออนไลน์ | การสื่อสารแบบอนุกรม （RS232 ，สามารถใช้แบบออนไลน์กับคอมพิวเตอร์หลายเครื่องได้） |
ข้อมูลการทดสอบ | ตารางข้อมูลที่สร้างขึ้นจะถูกบันทึกโดยอัตโนมัติและสามารถส่งออกไปยัง Excel ได้ |
การจัดการบาร์โค้ด | รองรับการเริ่มต้นบาร์โค้ดและผูกข้อมูลทดสอบ |
บริการอัพเกรดซอฟต์แวร์ฟรี | อัพเกรดฟรีตลอดชีพจนกว่าฮาร์ดแวร์จะเข้ากันไม่ได้ |
การระบายความร้อน | อาศัยระบบระบายอากาศและระบายความร้อนด้วยอากาศอัด |
ขนาดตัวถัง | 1000 * 700 * 1300 มม. ( กว้าง * ลึก * สูง ) |
น้ำหนัก | 140 กก. |
ช่อง | 1 |
อุปกรณ์เสริมอุปกรณ์ | คอมพิวเตอร์, ปากกาทดสอบเส้น, คู่มือผู้ใช้, ซอฟต์แวร์คอมพิวเตอร์ส่วนบน ฯลฯ |

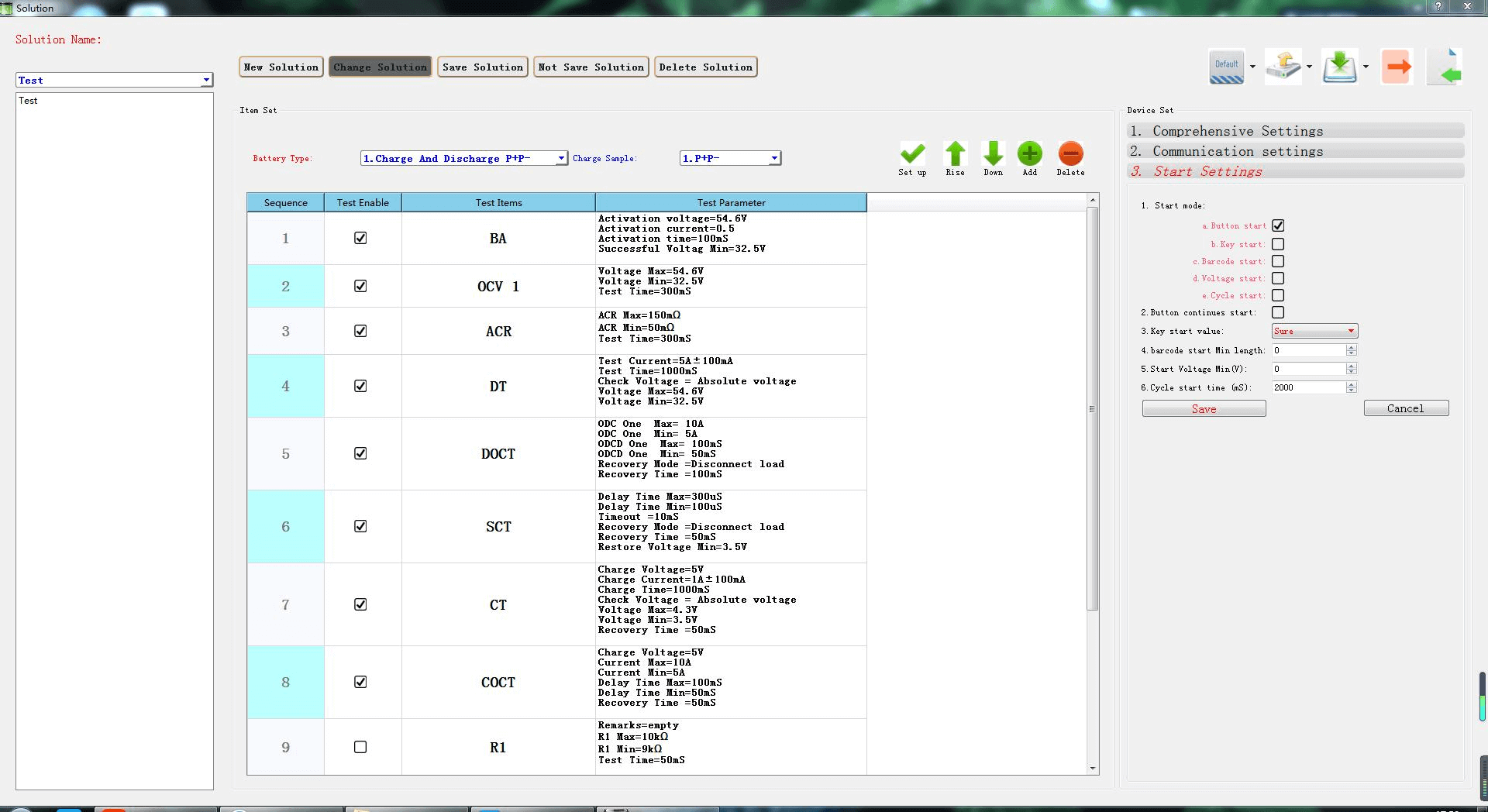

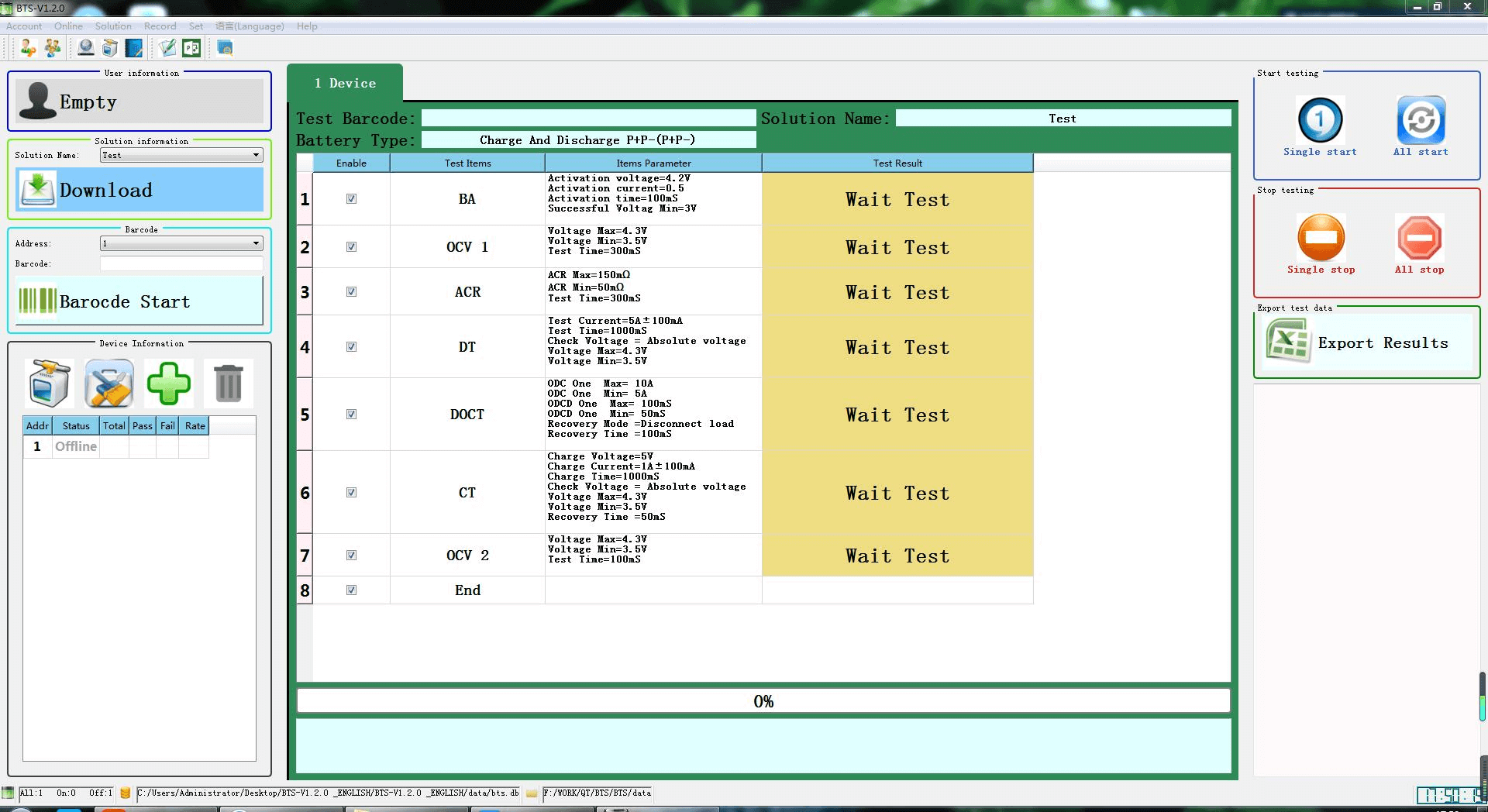

อินเทอร์เฟซการทดสอบคอมพิวเตอร์ส่วนบน
