รายการ | ข้อมูลจำเพาะ |
เพลาคลายเกลียว | แกนขยายลมขนาด 3 นิ้ว |
เส้นผ่านศูนย์กลางการคลายสูงสุด | สูงสุด φ450 มม. |
วิธีการป้อนเว็บ | การร้อยด้ายด้วยมือ |
การควบคุมความตึงในการคลาย | ระบบควบคุมความตึงแบบวงปิดอัตโนมัติ |
ช่วงและความแม่นยำของการควบคุมแรงตึง | 20–200 นิวตัน, ±2 นิวตัน |
วิธีการตัด | การตัดด้วยจานหมุนพร้อมกันหลายแถบ |
วิธีการกรอกลับ | หน่วยกรอเพลาสลิปด้านบนและด้านล่างแบบคู่ |
เพลาสลิป | เพลาลื่นแรงเสียดทานต่ำ (#14) |
จังหวะและความแม่นยำของตัวควบคุม EPC | ±50มม., ±0.1มม. |
ความเร็วเชิงกล | สูงสุด 50ม./นาที (ปรับต่อเนื่องได้) |
ความเร็วในการยอมรับการตัด | 10–18 มม.: 20 ม./นาที; มากกว่า 18 มม.: 30–50 ม./นาที |
ความกว้างการผ่าขั้นต่ำ | 10 มม. |
ความแม่นยำของความกว้างของการตัด | ±0.05 มม. (ความกว้างขอบตัด ≥2 มม. เคลือบเต็ม) |

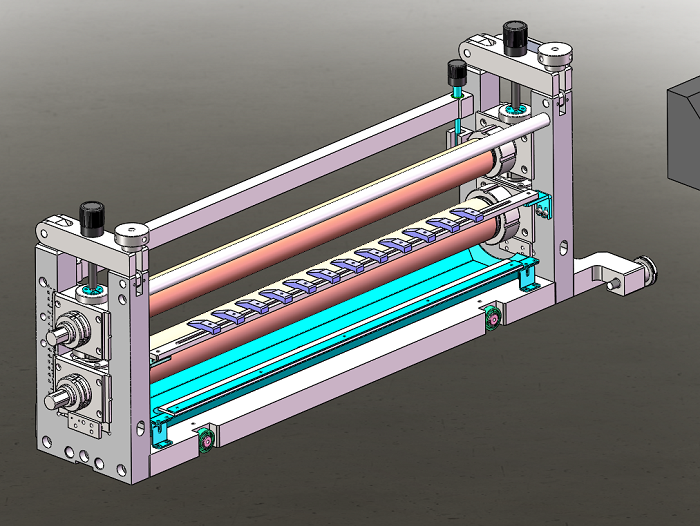

การกำหนดค่าที่ยึดมีด | ที่วางมีดแบบรวม 2 อัน อันหนึ่งมีชุดสเปเซอร์ครบชุดสำหรับการตัด 25 แผ่น (พร้อมที่วางมีดและใบมีด) และอีกอันมีเฉพาะที่วางมีด 26 อันเท่านั้น (หมายเหตุ: ที่วางมีดแบบสากลของลูกค้าที่มีสเปกเดียวกันสามารถใช้ร่วมกับที่วางมีดแบบคงที่ของเครื่องนี้ได้) |
รถเข็นขนย้ายที่ใส่มีด | หนึ่งเครื่องต่อหนึ่งเครื่อง |
การเก็บฝุ่น | การเก็บฝุ่นที่แท่นรับวัสดุ ที่จับมีด และทั้งสองด้านของอิเล็กโทรดแบบร่อง (ต้องใช้โครงสร้างแบบลูกกลิ้งแปรง) ติดตั้งเข้ากับระบบเก็บฝุ่นส่วนกลางของลูกค้า อินเทอร์เฟซสำรอง: φ90 มม. |
การกำหนดค่าการล้างแม่เหล็ก | ติดตั้งแม่เหล็กสี่เหลี่ยมสี่อัน (10,000 เกาส์) หลังการตัด สามารถปรับระยะห่างได้ระหว่าง 3–15 มม. |
การกำหนดค่าลูกกลิ้งแรงดัน | มาตรฐาน: 25 ชุด/เครื่อง รุ่น: L20×40 มม. ใช้ได้กับอุปกรณ์จากโรงงานนี้ |
ยี่ห้อมีดผ่า | ใบมีดโลหะผสมในประเทศ ใบมีดดิสก์ขนาด φ100 มม. เส้นผ่านศูนย์กลางใช้งานขั้นต่ำ: φ96 มม. ความหนาของชิมใบมีดที่ให้มา: 9.8 มม. / 9.55 มม. / 9.3 มม. / 9.05 มม. / 8.8 มม. / 8.55 มม. / 8.3 มม. |
หัวเจียรอิเล็กโทรด (รวมทั้งเคลือบและฟอยล์) | เสี้ยนตามยาว ≤5μm (วัดในแนวตั้งเหนือผิวเคลือบ) เสี้ยนด้านข้าง ≤7μm (วัดในแนวนอนเหนือผิวเคลือบ) วัสดุที่เข้ามาต้องปราศจากคราบเหนียวหรือรอยหยักที่มองเห็นได้ |
ความเบี่ยงเบนของอิเล็กโทรดแบบเซอร์เพนไทน์ (ความโค้งของทิศทางการตัด) | วิธีทดสอบ: วางแผ่นให้เรียบ ยึดปลายทั้งสองด้านให้ตรงกับไม้บรรทัดขนาด 1 เมตร ใช้ไม้บรรทัดใสวัดระยะห่างสูงสุดระหว่างแผ่นและไม้บรรทัด: ≤±0.3 มม./1000 มม. ต้องมั่นใจว่าแผ่นเรียบหลังการรีดเรียบดี ไม่เสียรูป มีขอบที่เรียบร้อย ไม่มีผงหลุดร่อน ไม่เป็นคลื่น ไม่ยืด และไม่แตกร้าว |
ความโค้งของขอบอิเล็กโทรด | วิธีทดสอบ: วางราบ วัดโดยใช้อุปกรณ์ออปติคัล: ≤±0.5 มม. ต้องเป็นไปตามมาตรฐานคุณภาพเดียวกันกับข้างต้น |
คุณสมบัติการนับอัจฉริยะ | ความยาวการตัดทั้งหมด ความตึงในการคลาย/ม้วนกลับ อัตราส่วนความเร็วของการตัดบน/ล่าง ค่าสัมประสิทธิ์แรงเสียดทาน อายุการใช้งานของใบมีด ความเร็วเครื่องจักร จำนวนเมตรของการตัดทั้งหมด ระยะเวลาการทำงาน ทั้งหมดนี้ปรับได้ผ่านหน้าจอสัมผัส |
ข้อกำหนดด้านไฟฟ้า | 3 เฟส 5 สาย 380V / 30A / 50Hz |
ปริมาณการใช้อากาศ | 150 ลิตร/นาที |
พลังงานรวม | ประมาณ 8 กิโลวัตต์; แรงดันอากาศอัด >5 กก./ตร.ซม. |
ข้อกำหนดด้านคุณภาพอากาศ | อากาศสะอาด ปราศจากน้ำ ปราศจากน้ำมัน และผ่านการกรอง |
สภาพแวดล้อมการทำงาน | อุณหภูมิ: 20–40°C; ความชื้น: 30–70% |
ความกว้างในการกรอกลับ | ต่ำสุด 10 มม. – สูงสุด 680 มม. (ใช้เพลาสลิป #14) |
ความแม่นยำในการจัดตำแหน่งปลายหน้าการกรอกลับ | ±0.5 มม. |
ช่วงการควบคุมความตึงของการกรอกลับ | ต่อเพลา: 5–50N |
การจัดการขอบตัดแต่ง | ความกว้างของขอบ: 3–5 มม. (ต้องเป็นวัสดุเคลือบเต็มแผ่น) |
อัตราการใช้เครื่องจักร | ≥95% |
น้ำหนักเครื่อง | ประมาณ 3.5 ตัน (ความสามารถในการรับน้ำหนักพื้นของลูกค้า: 600 กก./ตร.ม.) |
สีเครื่องจักร | โครงและตู้ไฟฟ้าสีเทาอบอุ่น ส่วนอื่นๆ ชุบโครเมียม (สีที่กำหนดเองต้องได้รับตัวอย่างสีจากลูกค้า) |
อุปกรณ์เสริมที่ให้มา | คู่มือผู้ใช้ภาษาจีน คู่มือการบำรุงรักษา และคู่มือสำหรับส่วนประกอบที่ซื้อ |
ระดับเสียง | ≤80 dB วัดที่ระยะ 1 เมตรจากพื้นที่ม้วน (ไม่รวมเสียงที่เกี่ยวข้องกับวัสดุ เช่น เสียงเทปลอก) |
บันทึก | ลูกค้าต้องเตรียมแผ่นอิเล็กโทรด 1 ม้วน (ประมาณ 500 ม. ตามความเหมาะสมสำหรับขั้วบวก/ขั้วลบ) เพื่อการทดสอบเครื่อง |
