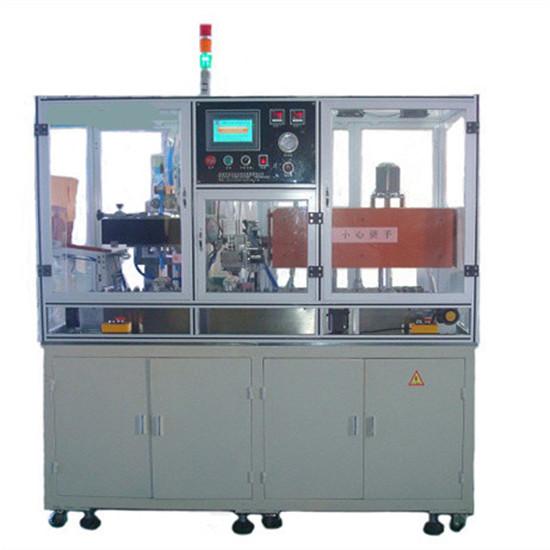

เครื่องหดแบตเตอรี่ทรงกระบอก PVC อัตโนมัติ 18650 26650 32650 สำหรับการประกอบชุดแบตเตอรี่

1. คำอธิบายอุปกรณ์

1.1  หลักการทำงาน

เป็นอุปกรณ์ห่อพื้นผิวและหดตัว PVC แบบอัตโนมัติเต็มรูปแบบที่ออกแบบมาสำหรับการบรรจุแบตเตอรี่เดี่ยว

เตาหดความร้อนควบคุมโดยตัวควบคุมอุณหภูมิสองตัว อุณหภูมิควบคุมโดยทั่วไปอยู่ที่ 100-180 องศา แบ่งออกเป็นสองส่วน

เมื่อท่อทำความร้อนรูปตัว U ได้รับความร้อนและหดตัว แบตเตอรี่จะหมุน และมีผลดีกว่า

ใช้แม่เหล็กทนอุณหภูมิสูงแบบกำหนดเอง 300-400 องศาเพื่อขับเคลื่อนแบตเตอรี่เข้าไปในเตาหดตัว

แผ่นเมมเบรน PVC จะถูกหุ้มไว้ในแบตเตอรี่ โดยจะเข้าไปยังเตาเผาหดตัวตัวแรกก่อนเพื่อทำการอุ่นล่วงหน้า ซึ่งมีอุณหภูมิต่ำกว่า จากนั้นจึงเข้าไปยังเตาเผาหดตัวตัวที่สอง ซึ่งมีอุณหภูมิสูงกว่า



1.2  ลักษณะประสิทธิภาพ  การทำงาน

การออกแบบเครื่องจักรทั้งหมดคำนึงถึงมนุษยธรรม ลดแรงงาน ประหยัดต้นทุน และใช้งานง่ายสำหรับบุคคลเพียงคนเดียว

การทำงานที่เสถียร ประสิทธิภาพสูง ปลอดภัย และเชื่อถือได้ พร้อมฟังก์ชันแจ้งเตือนอัตโนมัติ

ด้วยฟังก์ชั่นที่ครบครันและการทำงานที่เรียบง่าย จึงเหมาะสำหรับการผลิตแบตเตอรี่จำนวนมาก



1.3  โครงสร้าง  พื้นฐาน

1.  ใส่แบตเตอรี่ลงบนแผ่นทั้งหมด ใส่แบตเตอรี่โดยอัตโนมัติ และใช้ฐานแม่เหล็กที่มีความแม่นยำเพื่อยึดแบตเตอรี่

2.  ฟิล์มตัดอัตโนมัติ:

 การป้อนฟิล์มหดม้วนทั้งหมดโดยอัตโนมัติ การป้อนมอเตอร์สเต็ปปิ้งที่แม่นยำ การตัดโหลดอัตโนมัติ การปิดฟิล์มอัตโนมัติ

3.  แผ่นปิดอัตโนมัติ:

 แผ่นปิดอัตโนมัติ การป้อนอัตโนมัติ แผ่นปิดอัตโนมัติและแผ่นตัดของแผ่นม้วนทั้งหมด แผ่นเติมอัตโนมัติ

4.  การรีไซเคิลขยะพื้นผิวโดยอัตโนมัติ

5.  การเป่าฟิล์มหดตัวอัตโนมัติ: ฟิล์มหมุนแนวตั้ง, ตัวควบคุมอุณหภูมิ Omron, อุณหภูมิเตาเผาที่แม่นยำและสม่ำเสมอ, ผลการหดตัวที่ยอดเยี่ยม

6.  ด้านหน้าสามารถเชื่อมต่อกับเครื่องคัดแยก ส่วนด้านหลังสามารถเชื่อมต่อกับเครื่องพิมพ์อิงค์เจ็ท และการเชื่อมต่อก็สะดวก

7.  ผลิตจากส่วนประกอบนำเข้า: Mitsubishi PLC, ไดรเวอร์มอเตอร์สเต็ปปิ้ง, ส่วนประกอบนิวเมติกส์ SMC, ส่วนประกอบนิวเมติกส์ Omron, สวิตช์ควบคุมหน้าจอสัมผัส

8.  คุณสมบัติของฟิล์มหดและแผ่นรองพื้นผิว: แบบม้วน



ข้อมูลจำเพาะ

แบบอย่าง	ทีแม็กซ์-เอสเค01
ข้อมูลจำเพาะ	18650 หรือเซลล์ทรงกระบอกอื่น ๆ
ความเร็วฟิล์ม	60 ชิ้น/นาที
ความแม่นยำของฟิล์ม	±0.1 มม.
แหล่งจ่ายไฟ	380V/220V
พลัง	4 กิโลวัตต์
น้ำหนัก	265 กก.

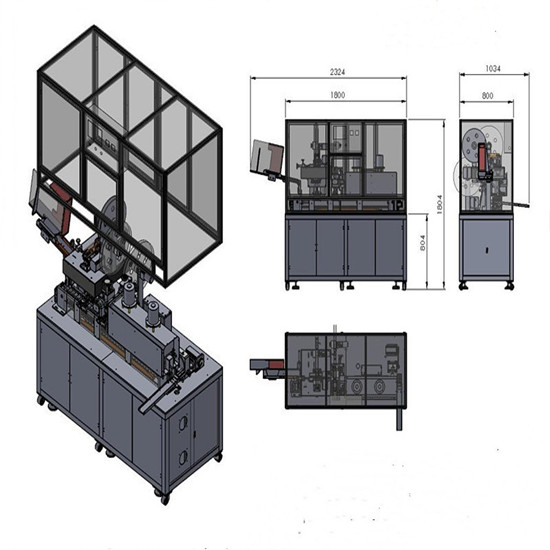

ขนาดเครื่อง	3100*900*1800มม.
ข้อกำหนดของปลอกหุ้ม	ความกว้างของคอยล์คือ 29.7±0.2 มม. และความหนาของชั้นเดียวคือ 0.08±0.01 มม.
ขนาดขดลวดแผ่นฉนวน	ความกว้างระหว่าง 20 ± 0.1 มม. (ไม่มีการแตกหักของวัสดุและอินเทอร์เฟซเทปตรงกลางคอยล์)
ขนาดแม่พิมพ์แผ่นฉนวน	เส้นผ่านศูนย์กลางภายนอก 17.4 ± 0.1 มม. เส้นผ่านศูนย์กลางภายใน 10.5 ± 0.1 มม. ความเป็นศูนย์กลางของเส้นผ่านศูนย์กลางภายในและภายนอก ± 0.10 มม.
ขนาดขอบล่างหดได้	2.5 มม. ± 0.3 มม. (ข้อผิดพลาดของขนาดเกี่ยวข้องกับวัสดุตัวเรือนและสภาวะการอบ)
