เครื่องตัดอิเล็กโทรดแบบต่อเนื่องความกว้าง 500 มม. สำหรับการประกอบซุปเปอร์คาปาซิเตอร์
1. ภาพรวมอุปกรณ์
1.1 ฟังก์ชั่นอุปกรณ์
เลขที่ | รายการ | ข้อมูลจำเพาะทางเทคนิค | หมายเหตุ |
1 | วัสดุที่ใช้ได้ | แผ่นอิเล็กโทรดหลังการเคลือบและการรีด: LFP, LCO, LMO, NCM, NCA, LTO, กราไฟท์ ฯลฯ | |
2 | ข้อมูลจำเพาะของพื้นผิว | ฟอยล์อลูมิเนียม (AL): ความหนา 9–30μm, ความกว้าง 50–500 มม., เส้นผ่านศูนย์กลางม้วนสูงสุด: 400 มม. | |
แผ่นทองแดง (Cu): ความหนา 6–30μm, ความกว้าง 50–500 มม., เส้นผ่านศูนย์กลางม้วนสูงสุด: 400 มม. | |
3 | การออกแบบความกว้างของลูกกลิ้ง | 650 มม. | |
4 | รับประกันความกว้างในการผ่า | 30–500 มม. | |
5 | ความเร็วในการทำงานเชิงกล | 50ม./นาที | |
6 | ความเร็วในการตัด | 1–40ม./นาที | ขึ้นอยู่กับคุณภาพการตัด |
7 | ช่วงความหนาของอิเล็กโทรด | 70–250ไมโครเมตร | |
8 | วิธีการตัด | 1. การตัดด้วยใบมีดหมุนแบบผสม; 2. โครงสร้างเครื่องตัดแบบนิชิมูระ; 3. ข้อกำหนดที่จะกำหนด | |
9 | วิธีการกรอกลับ | การกรอเพลาเฟืองท้ายแบบคู่สลับกัน | |
1.2 หลักการทำงาน
แผ่นอิเล็กโทรดบวก/ลบที่ม้วนด้วยแคลเลนเดอร์จะถูกบรรจุเข้าสู่ระบบคลายม้วน แผ่นอิเล็กโทรดจะถูกขับเคลื่อนด้วยแรงดึงไปยังชุดใบมีดที่จัดเรียงตามข้อกำหนดของกระบวนการสำหรับการตัด แผ่นที่ตัดจะถูกกรอกลับโดยระบบกรอกลับด้านบนและด้านล่าง โดยมีการตัดแต่งด้านข้างที่รวบรวมผ่านระบบตัดแต่งเฉพาะ เครื่องนี้ติดตั้งระบบนำทางเว็บอัตโนมัติ ระบบควบคุมความตึง และระบบดูดฝุ่น (รวมถึงระบบดูดฝุ่นบริเวณใบมีด) เพื่อให้มั่นใจถึงการป้อนกระดาษที่ราบรื่น ประสิทธิภาพการตัดที่เสถียร และเป็นไปตามข้อกำหนดด้านเสี้ยนและความตรง
1.3 เวิร์กโฟลว์การดำเนินงาน

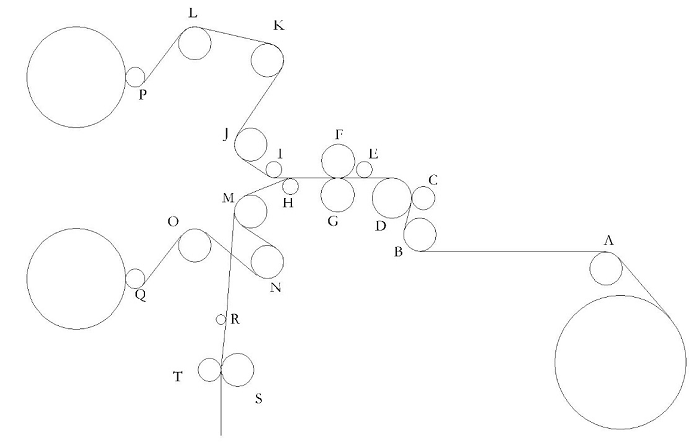

การใช้รถเข็นถ่ายโอน โหลดวัสดุลงบนเพลาคลายออก → โต๊ะต่อ → ลูกกลิ้งดึง → กลุ่มใบมีดตัด → กลุ่มลูกกลิ้ง → เพลาเฟืองท้ายด้านบนและด้านล่าง → การกรอแต่งกลับ → ตั้งค่าความตึงที่ต้องการ → สลับการนำทางเว็บไปที่โหมดอัตโนมัติ → กดเริ่ม → เครื่องจะกรอและกรอกลับโดยอัตโนมัติ
1.4 โครงสร้างโดยรวม
ขนาดโดยประมาณ:
· เครื่องหลัก: 1800 มม. (ยาว) × 2300 มม. (กว้าง) × 1900 มม. (สูง)
· เครื่องดูดฝุ่น: 800 มม. (ยาว) × 800 มม. (กว้าง) × 1,400 มม. (สูง)
· รถเข็นใบมีด: 1200 มม. (ยาว) × 400 มม. (กว้าง) × 1000 มม. (สูง)
1.5 โครงสร้างองค์ประกอบหลัก
1.5.1 ระบบคลายเกลียว
เลขที่ | รายการ | คำอธิบาย |
1 | เครื่องคลายม้วน | แกนกลางแบบเพลาเดี่ยวคลายออก; แกน 3 นิ้ว; เส้นผ่านศูนย์กลางม้วนสูงสุด 400 มม.; ความกว้าง ≤ 500 มม. |
2 | โต๊ะต่อสาย | ประเภทแท่งอัดลมคู่ |
3 | การแนะนำเว็บ | เซอร์โวนำทางด้วยอัลตราโซนิก ระยะชัก ±40 มม. ความแม่นยำ ±0.2 มม. |
4 | ระบบความตึงเครียด | ระบบควบคุมแรงบิดแบบวงปิดอัตโนมัติเต็มรูปแบบ ปรับได้ 0–250N |
1.5.2 กลไกการตัด
เลขที่ | รายการ | คำอธิบาย |
1 | ความเร็วเชิงกล | สูงสุด 50ม./นาที |
2 | ความเร็วในการตัด | 0–40ม./นาที |
3 | วิธีการตัด | ใบพัดหมุนแบบผสม โครงสร้างแบบนิชิมูระ ข้อมูลจำเพาะจะสรุปให้เสร็จสิ้น |
4 | ใบมีด | วัสดุ: โลหะผสมทังสเตน ใบมีดด้านบน: Φ100×Φ65×0.7 มม. (35°) ใบมีดด้านล่าง: Φ100×Φ65×2.0 มม. (90°) |
อายุการใช้งานของใบมีด: อิเล็กโทรดบวก: 150–200k เมตร อิเล็กโทรดลบ: 250–300k เมตร; ใช้ซ้ำได้ 10x |
5 | การปรับใบมีด | ระยะห่างใบมีดปรับได้ เข้าได้โดยใช้เกลียวสกรู |
6 | ระบบขับเคลื่อนใบมีด | มอเตอร์เซอร์โว; ความเร็วใบมีดปรับได้ตามเปอร์เซ็นต์ผ่านแผงควบคุม |
7 | อุปกรณ์ทำความสะอาด | แปรงปล่อยตรงที่ใบมีดล่าง |
8 | ความแม่นยำของความกว้างของการตัด | ≤±0.1 มม. |
9 | ข้อผิดพลาดของงูอิเล็กโทรด | ≤±0.3มม./1000มม. |
10 | เศษโลหะ | ตามยาว: <6μm; ตามขวาง: <10μm |
1.5.3 ระบบการกรอกลับ
เลขที่ | รายการ | คำอธิบาย |
1 | เพลาย้อนกลับ | การกรอแบบสลับแกนคู่; เพลาสลิป; แกน 3 นิ้ว; เส้นผ่านศูนย์กลางสูงสุด 400 มม.; ห่วงเดี่ยว 40 มม. |
2 | ความแม่นยำในการกรอกลับ | ≤±0.4 มม. |
3 | ลูกกลิ้งแรงดัน | ลูกกลิ้งแรงโน้มถ่วง (75 มม.) ระบบเปิด/ปิดด้วยลม ขนาดอื่นๆ ให้เลือก |
4 | การเก็บฝุ่น | การทำความสะอาดด้วยแปรงคู่ (ด้านบน/ด้านล่าง); แปรงขับเคลื่อนด้วยสเต็ปเปอร์; ท่อดูดแบบบูรณาการ; การสกัดโซนใบมีด |
5 | หน่วยตัดแต่งขอบ | ระบบขับเคลื่อนด้วยเซอร์โวคู่ ปรับแรงบิดได้ ปรับแต่ง >5 มม. รวบรวมลงในถัง |
1.5.4 ระบบควบคุม
เลขที่ | รายการ | คำอธิบาย |
1 | หน่วยควบคุมหลัก | 1. แผงควบคุมส่วนกลางแบบหมุนได้ 2. ตัวควบคุมหลัก OMRON พร้อมอีเทอร์เน็ต 3. ส่วนประกอบสำคัญทั้งหมดเป็นแบรนด์นำเข้า |
2 | เค้าโครงตู้ไฟฟ้า | 1. การจัดการเค้าโครงแบบแบ่งส่วน 2. โซนแยกสำหรับเครื่องจักร ระบบลม และระบบไฟฟ้า 3. แผงไฟฟ้าแยกจากฝุ่นละอองเพื่อความสะดวกในการบำรุงรักษา |
3 | สัญญาณเตือนภัย / การบำรุงรักษา | 1. ติดตั้งไฟเตือนสามสีและเสียงเตือน 2. สัญญาณเตือนด้วยภาพและเสียงสำหรับการสตาร์ทเครื่องจักร/ความผิดปกติ 3. อินเทอร์เฟซการควบคุมรวมถึงตารางตรวจสอบ IO |
4 | ข้อมูลจำเพาะทางไฟฟ้า | 1. 480V / 60Hz, 3 เฟส (มาตรฐานสหรัฐอเมริกา); 2. ปริมาณการใช้ลม: 13 ลิตร/ชม.; 3. กำลังไฟทั้งหมด: ประมาณ 6 กิโลวัตต์ |
5 | เวลาการทำงานของเครื่องจักร | ≥99% (อัตราการแตกของเว็บ <1%) |
1.6 ส่วนประกอบหลัก
เลขที่ | ชื่อ | ยี่ห้อ | ต้นทาง |
1 | หน่วย PLC | ออมรอน | ประเทศญี่ปุ่น |
2 | หน้าจอสัมผัส | หัวหน้าแผงควบคุม | จีน |
3 | ระบบควบคุมแรงตึง | ครูอิดา | จีน |
4 | ระบบนำทางเว็บ | ครูอิดา | จีน |
5 | อินเวอร์เตอร์ | มิตซูบิชิ | ประเทศญี่ปุ่น |
6 | วงจรแรงดันต่ำ | ชไนเดอร์ | ฝรั่งเศส |
7 | มอเตอร์อินเวอร์เตอร์ | ซีพี | จีน |
8 | มอเตอร์เซอร์โว | มิตซูบิชิ | ประเทศญี่ปุ่น |
9 | มอเตอร์สเต็ปเปอร์ | ยานคอน | จีน |
10 | อุปกรณ์นิวเมติกส์ | แอร์แทค | ไต้หวัน, จีน |
11 | วาล์วไฟฟ้า-นิวเมติกส์ | เอสเอ็มซี | ประเทศญี่ปุ่น |
12 | สวิตช์แบบ Proximity | ดีซีเอฟ | จีน |
13 | ไกด์เชิงเส้น | พีเอ็มไอ | ไต้หวัน, จีน |
14 | ตลับลูกปืน | NSK / ท้องถิ่น | ญี่ปุ่น / จีน |
15 | กระปุกเกียร์แบบดาวเคราะห์ | เดกซ์โก้ | จีน |
16 | การเชื่อมต่อ | จีแซดดี | จีน |
17 | เพลาเฟืองท้าย | สั่งทำพิเศษ | จีน |
18 | ใบมีด | เซิงกง/อูลิน | จีน |
อุปกรณ์เสริมที่รวมอยู่ (ต่อหน่วย)
เลขที่ | ชื่อ | แบบอย่าง | จำนวน | หน่วย | หมายเหตุ |
1 | รถเข็นใบมีดไฮดรอลิก | FT500 พิเศษ | 1 | ชุด | |
2 | ชุดใบมีด | FT500 พิเศษ | 1 | ชุด | |
3 | รถเข็นยกไฮดรอลิก | FT500 พิเศษ | 1 | ชุด | |
4 | ชุดลูกกลิ้งแรงดัน | 70 มม. | 6 | ชุด | อื่นๆ ทางเลือก |
5 | ใบมีดด้านบน | Φ100×Φ65×0.7มม. | 10 | ชิ้น | อื่นๆ ทางเลือก |
6 | ใบมีดล่าง | Φ100×Φ65×2.0มม. | 10 | ชิ้น | อื่นๆ ทางเลือก |
7 | สเปเซอร์ใบมีด | 19 มม. | 10 | ชิ้น | อื่นๆ ทางเลือก |
8 | ชุดสเปเซอร์ | จะแจ้งภายหลัง | 1 | ชุด | อื่นๆ ทางเลือก |
9 | ประแจตะขอ | ซี32 | 1 | พีซี | สำหรับการเปลี่ยนใบมีด |
10 | ฐานใบมีดแบบ V | - | 2 | ชิ้น | สำหรับการเปลี่ยนใบมีด |
11 | เครื่องดูดฝุ่น | WHXC-2200 | 1 | ชุด | |
12 | ชุดเครื่องมือมาตรฐาน | ประแจหกเหลี่ยม ไขควง | 1 | ชุด | |
13 | คู่มือผู้ใช้ | - | 1 | สำเนา | |
14 | คู่มืออุปกรณ์เสริม | - | 4 | สำเนา |
|
