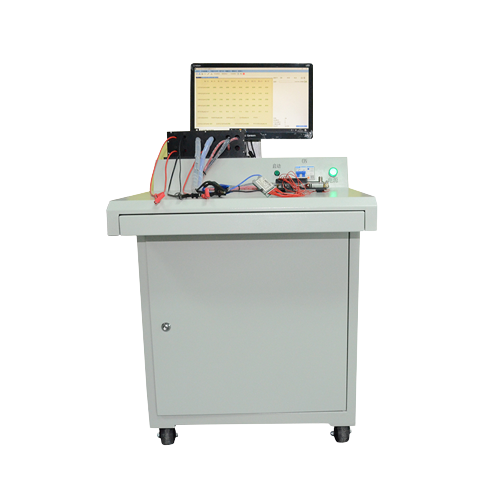

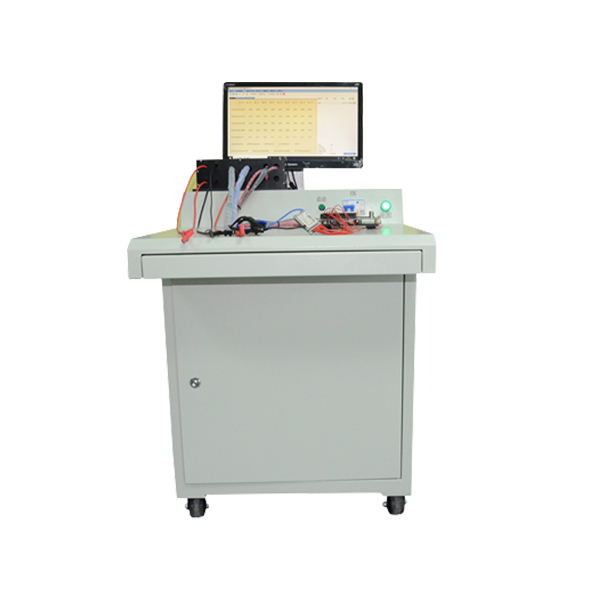

เครื่องทดสอบบอร์ดป้องกันกระแสไฟเกินสูงสุด 300A ซีรีส์ 32 เครื่องทดสอบ BMS

ฟังก์ชั่น:

1. การทดสอบการป้องกันไฟฟ้าลัดวงจร (หมายถึงการทดสอบการป้องกันไฟฟ้าลัดวงจรจริงในระดับไมโครวินาที)

2. การทดสอบการตก (หมายถึงสามารถตรวจจับสายสัญญาณของส่วนต่างๆ ได้เมื่อสายหลุดหรือแตก)

3. การทดสอบการใช้พลังงานด้วยตนเอง (หมายถึงการใช้พลังงานด้วยตนเองที่แท้จริงและแม่นยำของแต่ละส่วน)

4. การปรับกระแสและแรงดันให้เท่ากัน (สามารถจับกระแสและแรงดันให้เท่ากันได้อย่างแม่นยำ)

เทคโนโลยีดังกล่าวเป็นผลลัพธ์จากประสบการณ์หลายปีและการวิจัยและพัฒนาของวิศวกรและ  ช่างเทคนิคของเรา ซึ่งแตกต่างจากเครื่องมืออื่น ๆ ที่ต้องได้รับการอัพเกรดบ่อยครั้ง



พารามิเตอร์ทางเทคนิค:

1.  ข้อกำหนดด้านพลังงานอินพุต: 180 ~  240V,  50 / 60Hz, กำลังไฟ: 1600W

2.  ข้อกำหนดในการเข้าถึงพลังงานของอุปกรณ์คือไฟฟ้ากระแสสลับ 220V / 50Hz ที่ใช้ในประเทศจีน และช่วงความผันผวนที่อนุญาตอยู่ภายใน10%

3.  แรงดันการชาร์จและการปล่อยประจุ: 5000mV ~ 90000mV

4.  เมื่อชาร์จหรือปล่อยประจุอุปกรณ์ สามารถใช้ตรวจจับและตั้งค่าช่วง แรงดันไฟฟ้าได้

5.  ความแม่นยำของกระแสไฟฟ้า: ± (0.1% FS + 0.1% RD)

6.  เมื่ออุปกรณ์ตรวจจับหรือตั้งค่ากระแสไฟ ช่วงข้อผิดพลาดคือ 0.1% ของสเกลเต็มบวก 0.1% ของข้อผิดพลาดในการอ่าน

7.  ความแม่นยำ ของแรงดันไฟฟ้า  : ± (0.1% FS + 0.1% RD)

8.  เมื่ออุปกรณ์ตรวจจับหรือตั้งค่าแรงดันไฟฟ้า ช่วงข้อผิดพลาดคือ 0.1% ของสเกลเต็มบวก 0.1% ของข้อผิดพลาดในการอ่าน

9.  ความละเอียดปัจจุบัน: 1mA

10.  หน่วยขั้นต่ำที่อุปกรณ์ใช้ในการตรวจจับหรือตั้งค่ากระแสไฟฟ้า

11.  ความละเอียด แรงดันไฟฟ้า  : 1mV

12.  หน่วยขั้นต่ำที่อุปกรณ์ใช้ในการตรวจจับหรือตั้งค่าแรงดันไฟฟ้า

13.  รอบ: เวลารอบ: 1 ~ 9999 ครั้ง

14.  โดยการเขียนโปรแกรม อุปกรณ์สามารถหมุนเวียนดัชนีของบอร์ด ป้องกันได้อย่างต่อเนื่อง

15.  การติดตามบันทึก

16.  มีฟังก์ชั่นบันทึกข้อมูล รวมถึงบันทึกการทำงานและบันทึกความผิดปกติในระหว่างกระบวนการทดสอบทั้งหมด ซึ่งสามารถใช้ติดตามกระบวนการทดสอบได้

17.  การประมวลผลข้อมูล อินเทอร์เฟซระหว่างคนกับเครื่องจักร

18.  ข้อมูล การทดสอบ  สามารถส่งออกเป็นไฟล์ Excel และรูปแบบข้อความ TXT ได้

19.  อินเทอร์เฟซระหว่างอุปกรณ์และคอมพิวเตอร์ส่วนบน: RS232

20.  อินเทอร์เฟซระหว่างอุปกรณ์และคอมพิวเตอร์โฮสต์ใช้อินเทอร์เฟซ RS232 ซึ่งสามารถรับประกันความเสถียรและการรวบรวม ข้อมูลแบบเรียลไทม์

21.  การสอบเทียบความแม่นยำ / การสอบเทียบซอฟต์แวร์ 22 ฟังก์ชันการสแกนรหัสภายนอก



ฟังก์ชั่นการทดสอบ:

1. การทดสอบประสิทธิภาพโดยทั่วไป

2.  การทดสอบการปล่อยประจุ แรงดันไฟฟ้าวงจรเปิด แรงดันไฟฟ้า VCC และการทดสอบแรงดันไฟฟ้าขณะโหลด ความต้านทาน ID ความต้านทาน NTC และการทดสอบความต้านทาน การทดสอบกระแสไฟฟ้าที่ใช้เซลล์เดี่ยว และการทดสอบ กระแสไฟฟ้าปรับสมดุลเซลล์เดี่ยว

3.  การทดสอบการป้องกันการชาร์จเกินและการป้องกันการปล่อยประจุเกินของเซลล์เดี่ยว การทดสอบการป้องกันกระแสเกินในการชาร์จและการปล่อยประจุเกิน การทดสอบการจำลองการป้องกันไฟฟ้าลัดวงจร และการทดสอบการ จำลองการป้องกันอุณหภูมิเกิน 1.  อื่นๆ: การทดสอบการชาร์จล่วงหน้า การตรวจจับสัญญาณขั้ว g ของ MOSFET (สัญญาณ BH)



 พารามิเตอร์ประสิทธิภาพไฟฟ้า ของวงจรหลัก ：

โครงการ	คำอธิบายพารามิเตอร์
แรงดันไฟฟ้า	144000 มิลลิโวลต์
ความละเอียดแรงดันไฟฟ้า	1มิลลิโวลต์
ความแม่นยำของแรงดันไฟฟ้า	±0.1%
การปล่อยประจุ ปัจจุบัน	1A ~  300A
ความละเอียดปัจจุบัน	1มิลลิแอมแปร์
ความแม่นยำในปัจจุบัน	± ( 0.1% )
อื่น	วงจรการชาร์จและการคายประจุมีความสมบูรณ์ แยกออกจากกัน

พารามิเตอร์ประสิทธิภาพไฟฟ้าของเซลล์สายเดี่ยว：

โครงการ	คำอธิบายพารามิเตอร์
แรงดันไฟฟ้า  ขาออกของแต่ละส่วน	1000มิลลิโวลต์ ~ 5000มิลลิโวลต์
แรงดันไฟฟ้า  ขาเข้าของแต่ละส่วน	1000มิลลิโวลต์ ~ 5000มิลลิโวลต์
ความละเอียดแรงดันไฟฟ้า	1มิลลิโวลต์
ความแม่นยำของแรงดันไฟฟ้า	±0.05%
ทดสอบ  กระแสสมดุล	1000มิลลิแอมป์

พารามิเตอร์ประสิทธิภาพไฟฟ้าของกล่องจ่ายไฟ (ส่วนทดสอบกระแสเกิน) :

โครงการ	คำอธิบายพารามิเตอร์
ช่วงกระแสอนาล็อกที่ควบคุมได้	1A - 300A
ความแม่นยำของกระแสไฟฟ้าอนาล็อกที่ควบคุมได้	±0.1%
แรงดันเอาต์พุตสูงสุด	5,000 มิลลิโวลต์
