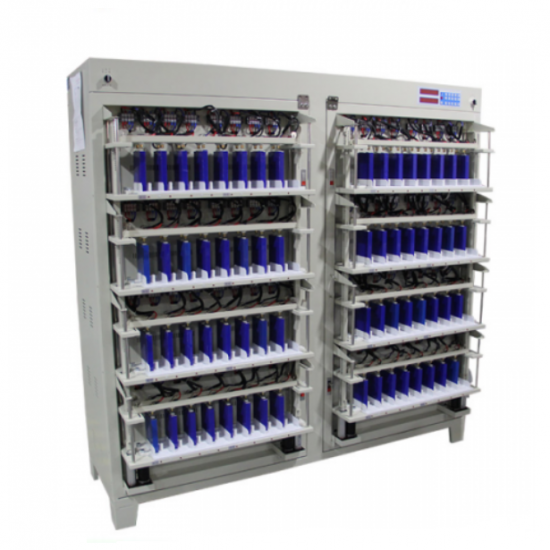

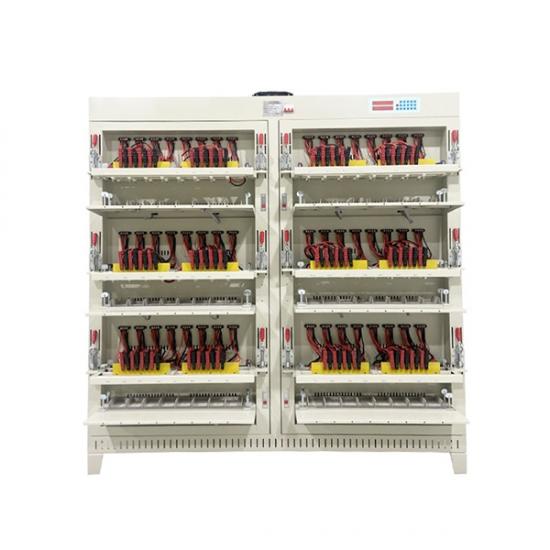

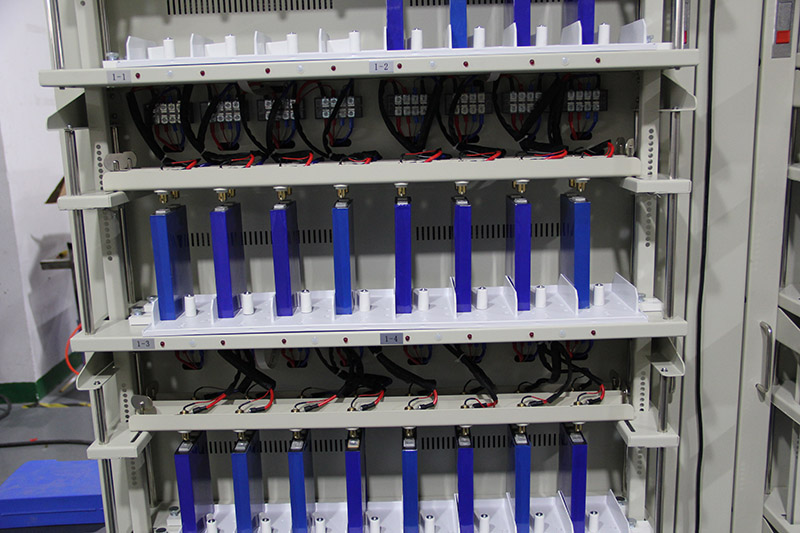

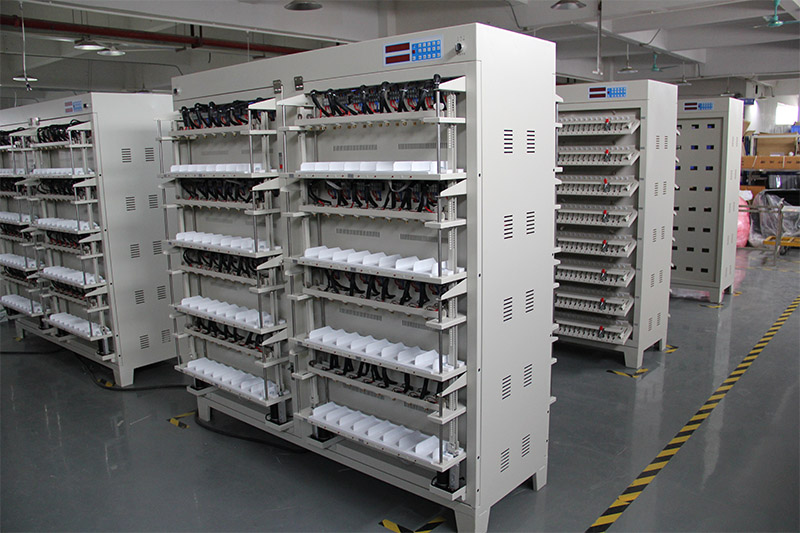

อุปกรณ์จัดระดับเซลล์ปริซึม 5V 30A 128 ช่องพร้อมฟังก์ชันฟื้นฟูพลังงาน

Ⅰ 、หมายเลขรุ่นและโครงสร้าง：

หมายเลขรุ่น： TMAX -EF 128 - 3 0 k ；

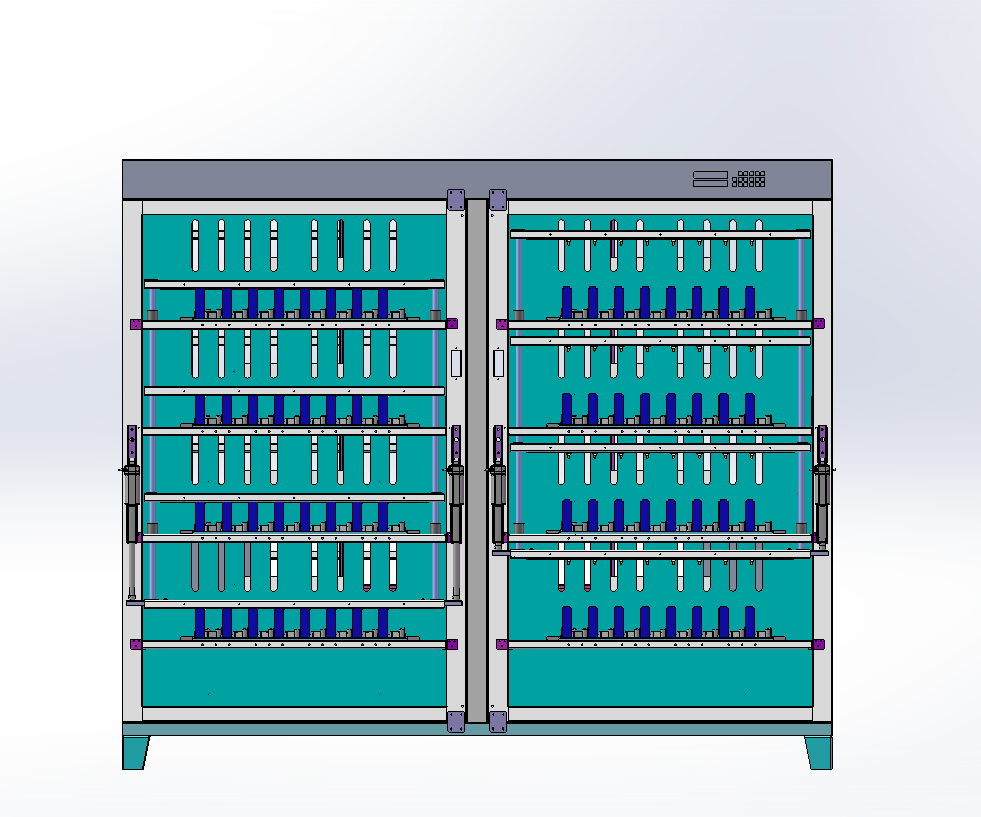

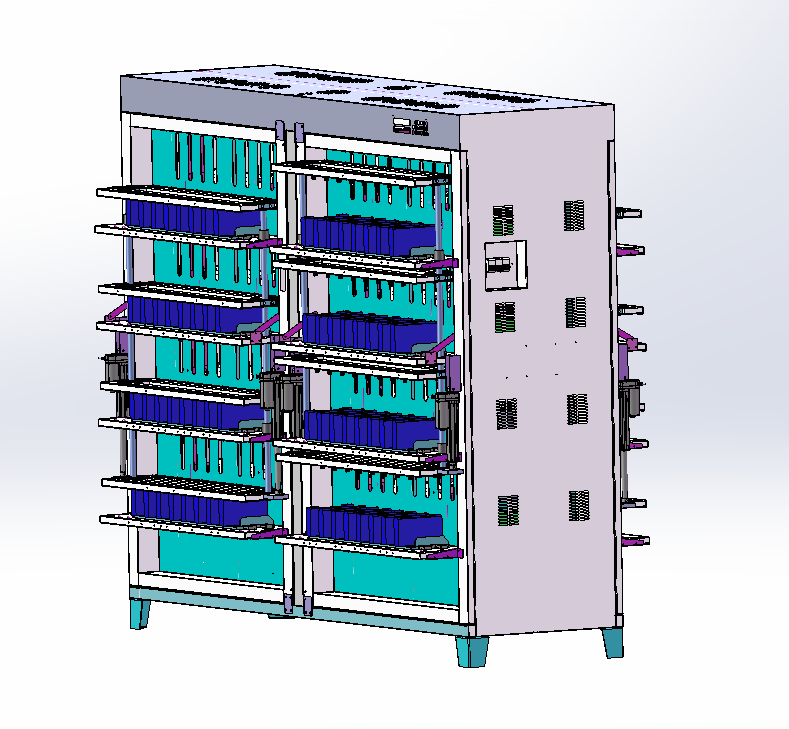

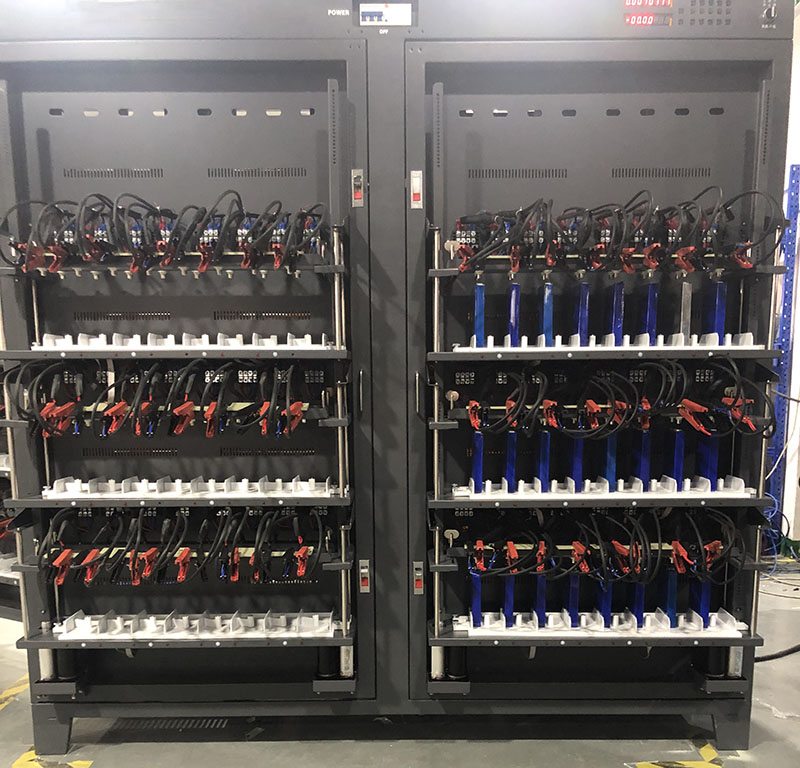

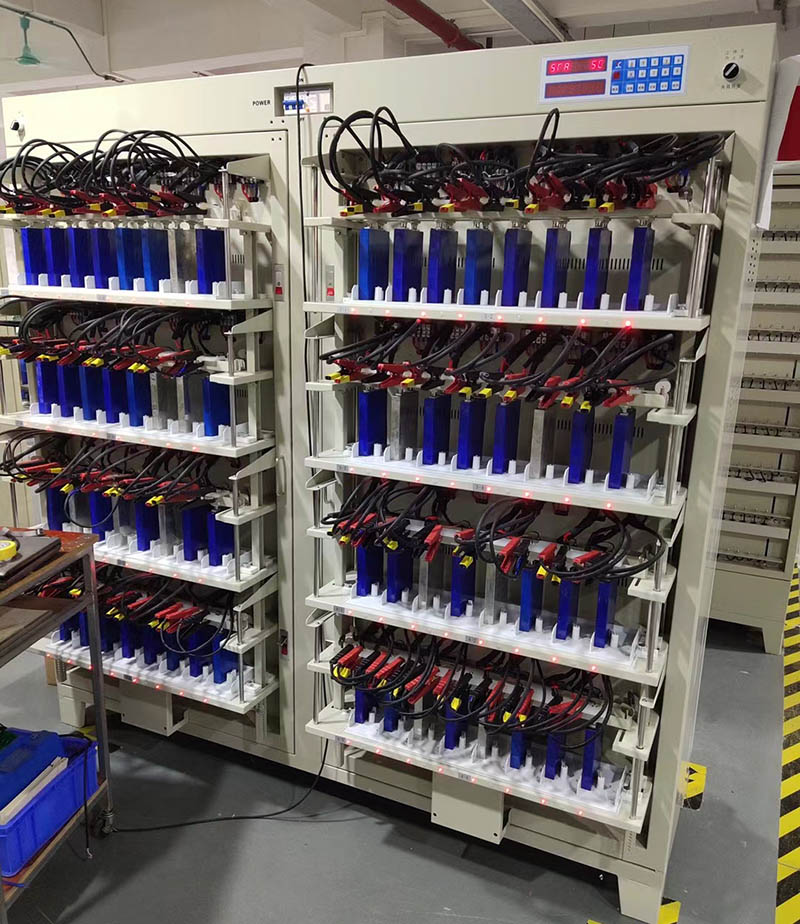

โครงสร้างอุปกรณ์: อุปกรณ์นี้ใช้การออกแบบแรงดันลงอัตโนมัติโดยรวม และ  แบตเตอรี่ถูกวางไว้ทั้งสองด้าน

ขนาดอ้างอิงเครื่อง(มม. )：ยาว2130 มม.* กว้าง700 มม.* สูง2020 มม.

หมายเหตุ: อุปกรณ์ขั้วบวกและขั้วลบได้รับการออกแบบโดยใช้วิธีการอัดอากาศโดยรวม โดยมีระยะห่างสูงสุดที่เข้ากันได้คือ 150 มม. และระยะห่างขั้นต่ำระหว่าง  ขั้วบวกและขั้วลบคือ 45 มม.  ความสูงสูงสุดของแบตเตอรี่ที่เข้ากันได้คือ220 มม.

หมายเหตุ: ระยะห่างระหว่างแบตเตอรี่คือ 78.5 มม.

หมายเหตุ: อุปกรณ์ติดตั้งใช้วิธีการกดและเปิดกระบอกสูบอัตโนมัติ ซึ่งช่วยประหยัดพลังงานและเพิ่มประสิทธิภาพ

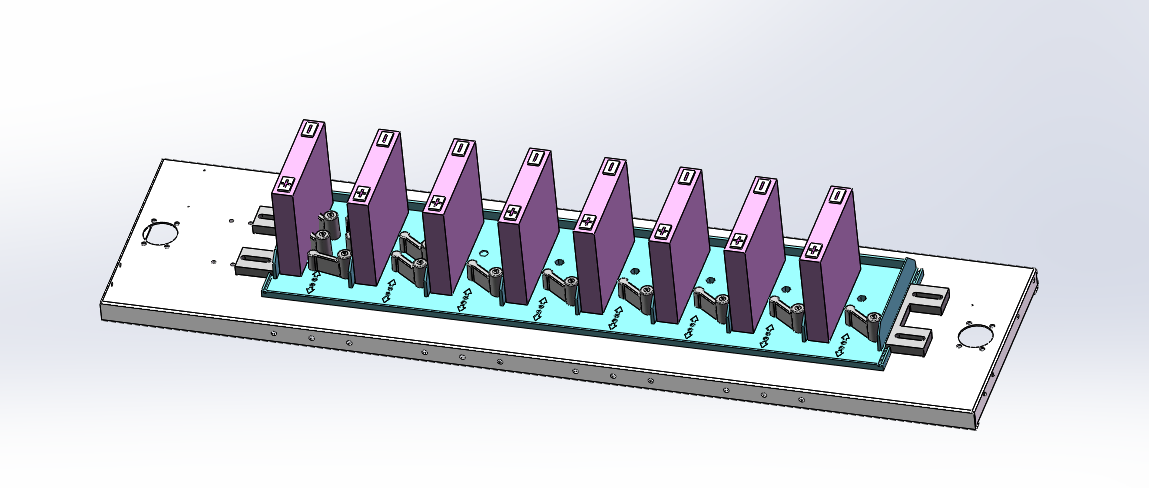

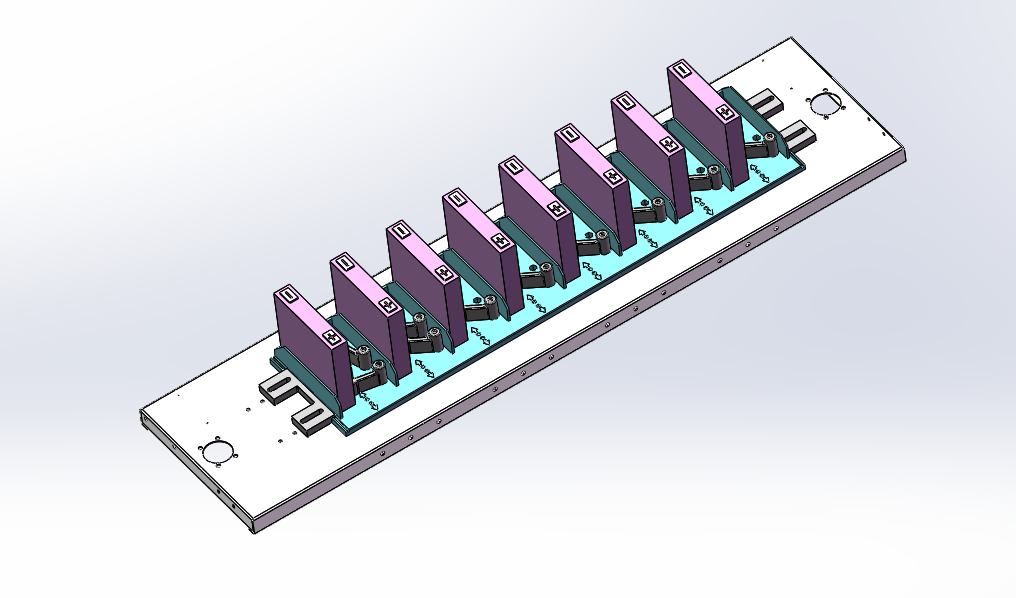

พารามิเตอร์ขนาดกรอบอุปกรณ์ติดตั้ง

รายการ	ข้อมูลจำเพาะ

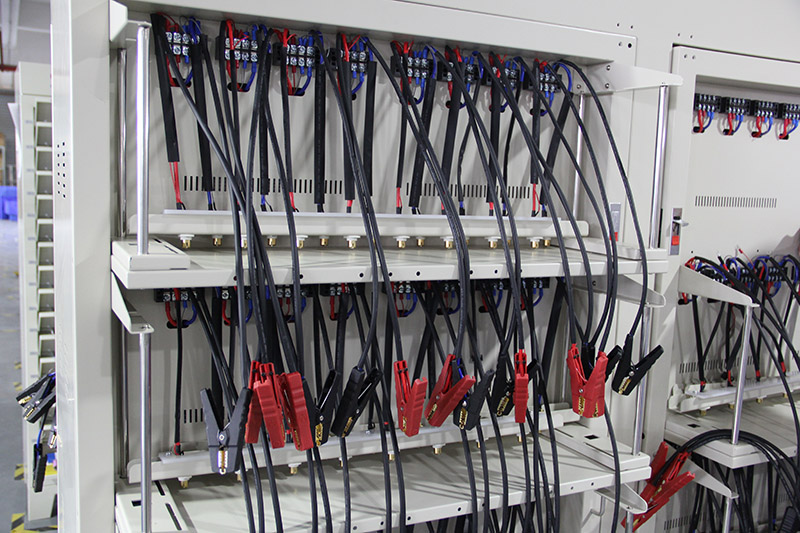

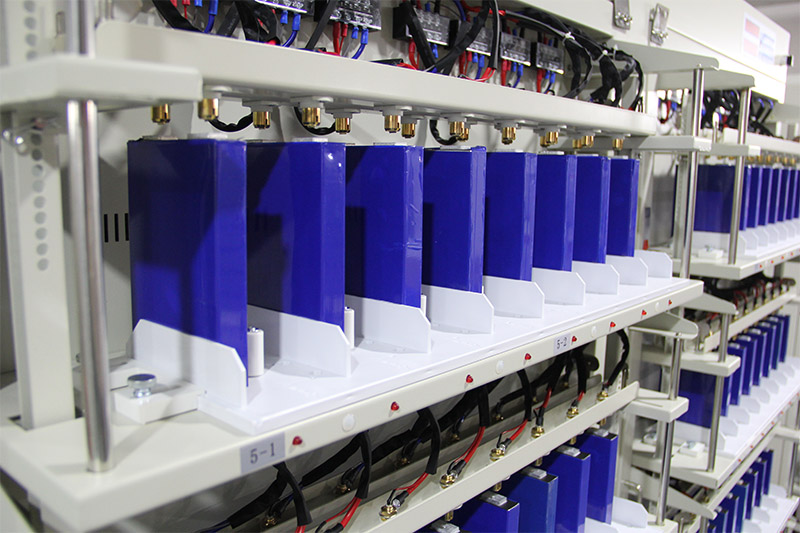

ประเภทของโคมไฟ	แคลมป์เข็มหลายแบบที่ใช้วิธีการสี่สายแท้พร้อมระยะห่างที่ปรับได้ระหว่างอิเล็กโทรดบวกและลบ
ระยะห่างความสูงของถาด	270 มม.
ความสูงพื้นขั้นต่ำเหนือพื้นดิน	270 มม.
ระดับสูงสุดเหนือพื้นดิน	1620 มม.
ระยะห่างระหว่างจุดศูนย์กลางโคมไฟ	78.5 มม.
ความสูงของแบตเตอรี่ที่รองรับ	50-220 มม.

Ⅱ 、ฟังก์ชั่นหลักของอุปกรณ์

*ใช้การผลิตแบบโมดูลาร์ ซึ่งมีความเป็นสากลสูงและบำรุงรักษาง่าย

*การใช้การวัดแบบสี่สาย ช่วยเพิ่มความแม่นยำในการทดสอบให้สูงขึ้น

*ช่องแบตเตอรี่แต่ละช่องมีแหล่งจ่ายกระแสคงที่และแรงดันไฟอิสระอย่างสมบูรณ์ และวงจรที่สร้างขึ้นเองไม่ส่งผลกระทบต่อกัน

*อุปกรณ์ใช้ระบบการควบคุมการส่งกระบวนการทั้งหมด

*ความเร็วในการสุ่มตัวอย่างรวดเร็ว และเวลาตรวจสอบตู้ทั้งหมดอยู่ที่ ≤ 6 วินาที

*ซอฟต์แวร์แพลตฟอร์ม Windows ที่สมบูรณ์แบบพร้อมฟังก์ชันอันทรงพลัง อินเทอร์เฟซผู้ใช้ที่ใช้งานง่าย และใช้งานง่าย คอมพิวเตอร์ส่วนบนสามารถตั้งค่าได้สูงสุด 32 ขั้นตอน และ 256 รอบ โดยแต่ละขั้นตอนการสร้างสามารถเลือกคุณสมบัติเสริมได้ 4 แบบ ได้แก่ การชาร์จด้วยกระแสคงที่ การชาร์จด้วยแรงดันคงที่ การคายประจุด้วยกระแสคงที่ และโหมดพักเครื่อง

*สามารถวาดกราฟแบบไดนามิกของกระบวนการสร้างและแบ่งความจุของแบตเตอรี่แต่ละก้อนได้แบบเรียลไทม์ รวมถึงกราฟแรงดันไฟฟ้า/เวลา กราฟกระแสไฟฟ้า/เวลา กราฟความจุ/เวลา กราฟพลังงาน/เวลา กราฟความจุ/แรงดันไฟ และเมนูฟังก์ชันอื่นๆ

*ไฟแสดงสถานะ LED ใช้เพื่อระบุสถานะการทำงานของแบตเตอรี่

*วิธีการสื่อสาร: RS485/WIFI.

*คอมพิวเตอร์ส่วนบนแต่ละเครื่องสามารถตรวจสอบอุปกรณ์ได้สูงสุด 10 เครื่อง

*มาพร้อมฟังก์ชั่นป้องกันการปิดเครื่องข้อมูล ช่วยให้สามารถใช้งานต่อไปได้แม้จะมีการโทร

*ซอฟต์แวร์มีฟังก์ชั่นการแก้ไขและปรับเปลี่ยนไฟล์ในไลบรารีกระบวนการ สร้างการตรวจสอบใหม่ การเปิดและการปิดเอกสาร การพิมพ์ และการตั้งค่าฟังก์ชั่น

Ⅲ 、ข้อมูลจำเพาะ

รายการ	TMAX -EF 128 - 3 0 K
ช่อง	128 ช่อง
ช่วงกระแสไฟชาร์จ/ปล่อย( mA )	2 00 ～ 3 0000
ความแม่นยำในการวัดกระแสไฟฟ้า	±0.05%FS+0.05%RD
ความละเอียดปัจจุบัน( mA )	1
ช่วงการวัดแรงดันไฟฟ้า( mV )	0 ～5000
ช่วงแรงดันไฟฟ้าในการชาร์จ( mV )	0 ～4500
ช่วงแรงดันไฟฟ้าปล่อยประจุ( mV )	1800 ～4500
ความแม่นยำในการวัดแรงดันไฟฟ้า	±0.05%FS+0.05%RD
ความละเอียดแรงดันไฟฟ้า( mV )	0.1
ช่วงการวัดเวลาและความแม่นยำ	999 นาที/ ก้าวความแม่นยำ: ±0.1%
วิธีการสอบเทียบอุปกรณ์	การสอบเทียบซอฟต์แวร์แบบดิจิทัล
รอบการสอบเทียบ	6 เดือน
เนื้อหาขั้นตอนการทำงาน	การชาร์จกระแสคงที่, การชาร์จแรงดันคงที่ของกระแสคงที่, การปล่อยกระแสคงที่, สถานะนิ่ง
เงื่อนไขสิ้นสุดขั้นตอนการทำงาน	กระแสไฟฟ้า แรงดันไฟฟ้า เวลา ความจุ
จำนวนขั้นตอนสูงสุดที่กำหนด	32
จำนวนชุดรอบสูงสุด	256
จอแสดงผลแบบโค้ง	เส้นโค้งกระแสชาร์จและคายประจุ เส้นโค้งแรงดันชาร์จและคายประจุ เส้นโค้งความจุ
วิธีการแบ่งปันความจุ	การจัดระดับความจุ  ,  การจัดระดับ ตามเวลา ,  การจัดระดับ ความจุ+เส้นโค้ง, การจัดระดับตามเวลา+เส้นโค้ง  , การจัดระดับความจุ+แรงดันไฟฟ้า  ,  การจัดระดับแรงดัน ไฟฟ้าจุดคงที่
วิธีการป้องกัน	กระแสเกิน กระแสต่ำ แรงดันไฟเกิน แรงดันไฟต่ำ ความจุเกิน และกระแสไฟรั่ว พร้อมการป้องกันแบบคู่ของฮาร์ดแวร์และซอฟต์แวร์สำหรับการชาร์จไฟเกินแรงดัน/การคายประจุแรงดันไฟต่ำ
สถิติข้อมูล	แรงดันไฟฟ้าวงจรเปิด แรงดันไฟฟ้าเฉลี่ย เวลาทำงาน กระแสไฟฟ้า ความจุ และความจุของแพลตฟอร์มของแบตเตอรี่แต่ละก้อนในแต่ละขั้นตอน เส้นโค้งและข้อมูลโดยละเอียดสำหรับแต่ละขั้นตอน นับจำนวนแบตเตอรี่ในแต่ละส่วนความจุ ฯลฯ
ความเร็วในการตรวจสอบ( วินาที)	≤ 6
วิธีการสื่อสาร	RS485/ไวไฟ
ฟังก์ชันการสแกนแบตเตอรี่	รองรับการสแกนบาร์โค้ด สามารถสแกนโค้ดแบบมิติเดียวและสองมิติได้ รวมถึงการสแกนแบบต่อเนื่องและการสแกนข้ามช่องสัญญาณ และเชื่อมโยงกับข้อมูลช่องสัญญาณของอุปกรณ์เพื่อการติดตามที่ง่ายดายในอนาคต (ปืนสแกนไร้สายนี้จัดหาโดยฝ่าย B ตามวิธีการสแกนบาร์โค้ดของผู้ใช้)
ฟังก์ชันการประมวลผลข้อมูล	1. ข้อมูลท้องถิ่น บันทึกข้อมูลการทำงานของอุปกรณ์โดยละเอียดไว้ในเครื่องโดยไม่ต้องลบข้อมูล ทำตามขั้นตอนการบันทึกไฟล์หนึ่งไฟล์ต่อการทำงานหนึ่งครั้ง และสามารถคัดลอกไฟล์ข้อมูลไปยังคอมพิวเตอร์เครื่องอื่นเพื่อดูได้ บันทึกข้อมูลผลลัพธ์การทำงานของอุปกรณ์ไว้ในเครื่องโดยไม่ต้องลบข้อมูล บันทึกไฟล์ CSV สำหรับแต่ละกระบวนการที่รัน และบันทึกเฉพาะข้อมูลสุดท้ายของแต่ละขั้นตอนลงในไฟล์ข้อมูลผลลัพธ์ 2. ข้อมูลเซิร์ฟเวอร์ หากกำหนดค่าเซิร์ฟเวอร์ข้อมูลแล้ว ข้อมูลผลลัพธ์สามารถอัพโหลดไปยังเซิร์ฟเวอร์จำนวนหนึ่งได้ ตามฐานข้อมูลสามารถกำหนดระยะเวลาเก็บรักษาได้ตามความต้องการของลูกค้า และไฟล์ CSV นี้เป็นมาตรฐาน รูปแบบฐานข้อมูลที่สามารถบูรณาการกับระบบ MES ได้
จำนวนอุปกรณ์ที่ควบคุมได้ต่อคอมพิวเตอร์	1 ～10
ขนาดเฟรม (มม.) (อ้างอิง)	ยาว2130มม.* กว้าง700มม.* สูง2020มม.
กำลังรวมของอุปกรณ์( กิโลวัตต์)	≤ 34
ประสิทธิภาพการใช้พลังงาน	แหล่งจ่ายไฟสำหรับการชาร์จและการปล่อยประจุใช้แหล่งจ่ายไฟที่ประหยัดพลังงาน และพลังงานที่ปล่อยประจุแบตเตอรี่จะถูกป้อนกลับไปยังกริดไฟฟ้า ประสิทธิภาพสูงสุดของการชาร์จไฟขาออกจะต้องไม่น้อยกว่า 70% และประสิทธิภาพสูงสุดของการรีไซเคิลพลังงานจะต้องไม่น้อยกว่า 65%
เสถียรภาพของอุปกรณ์	อุปกรณ์มีเสถียรภาพที่ดีในระยะยาว และการสอบเทียบความแม่นยำช่วยให้มั่นใจได้ว่าจะไม่เกินช่วงการควบคุมความแม่นยำที่ตกลงกันไว้ภายใน 6 เดือน
แหล่งจ่ายไฟทำงาน	3 เฟส, AC380V±10% 50Hz
สวิตช์อินฟราเรด	สวิตช์ลมสามเฟสสี่สายพร้อมฟังก์ชันป้องกันการรั่วไหลของสายเป็นศูนย์
การทำงานด้วยอากาศอัด	ไม่น้อยกว่า0.5MPa/ ช่องรับอากาศ: 10มม.



Ⅳ แหล่งจ่ายไฟแบบสองทิศทางAC /DC

อุปกรณ์นี้ใช้แหล่งจ่ายไฟแบบสองทิศทาง AC/DC ประหยัดพลังงาน มีประสิทธิภาพในการชาร์จสูงและพลังงานคายประจุจากแบตเตอรี่จะถูกส่งกลับไปยังระบบจ่ายไฟดังแสดงในรูปด้านบน พลังงานคายประจุจากแบตเตอรี่ส่วนหนึ่งจะถูกใช้ภายในตัวแหล่งจ่ายไฟ อีกส่วนหนึ่งจะถูกนำไปใช้โดยอุปกรณ์ชาร์จอื่นๆ และส่วนที่เหลือจะถูกส่งกลับไปยังระบบจ่ายไฟเพื่อนำไปใช้งานกับอุปกรณ์อื่นๆ
