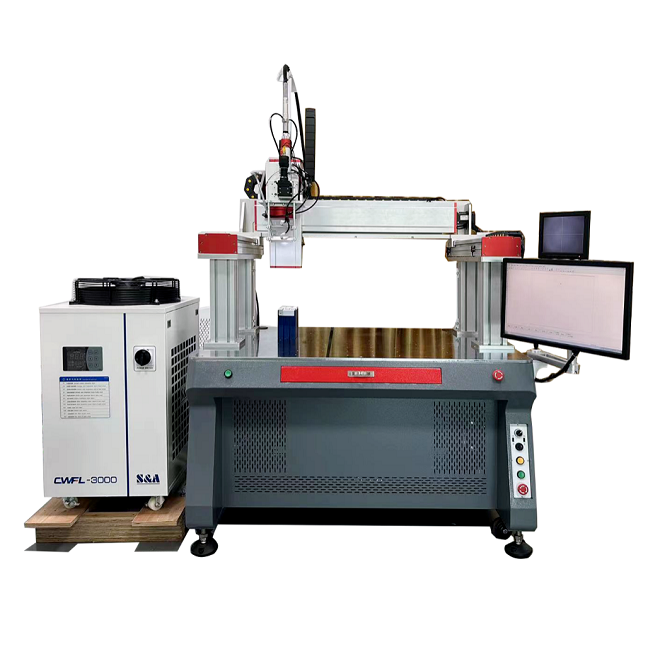

เครื่องเชื่อมเลเซอร์กัลวาโนมิเตอร์แบบต่อเนื่องชนิดแกนทรี 1500W 3000W 6000W

I. ช่วงการปรับตัวของอุปกรณ์

การเชื่อมทองแดง อะลูมิเนียม เหล็ก นิกเกิล หรือโลหะผสมของทองแดง เหมาะอย่างยิ่งสำหรับกระบวนการเชื่อมแท่งอะลูมิเนียมหรือการเชื่อมต่อนิกเกิลกับนิกเกิลใน  แบตเตอรี่ปริซึม

II. ภาพรวมอุปกรณ์

เครื่องเชื่อมเลเซอร์แบบต่อเนื่องแกนทรีรุ่น TMAX-ZW-J860 ใช้เลเซอร์ไฟเบอร์ขั้นสูงระดับสากลเป็นแหล่งเลเซอร์ โดยผสมผสานกับเครื่องมือกลแกนทรีที่บริษัทของเราพัฒนา ออกแบบ และผลิตขึ้นเอง ซึ่งมีความแข็งแกร่งและเสถียรภาพที่ดี ควบคุมด้วยระบบส่งกำลังแบบรางนำทางที่มีความแม่นยำ ติดตั้งมอเตอร์เซอร์โวตอบสนองสูง ความแม่นยำสูงและความเร็วสูง มุ่งเน้นไปที่การเชื่อมขั้วต่อแท่งทองแดงอลูมิเนียมสำหรับกลุ่มแบตเตอรี่ลิเธียมเซลล์แบบปริซึม รวมถึงการเชื่อมขั้วต่อฮาร์ดแวร์อื่นๆ

III. ลักษณะการทำงาน

● เมื่อจับคู่กับเลเซอร์ต่อเนื่องไฟเบอร์กำลังสูง จึงมีพลังงานเพียงพอ ความเร็วสูง ความแม่นยำสูง และคุณภาพการเชื่อมที่เสถียร

● รองรับการควบคุมการเคลื่อนไหวได้ถึง 6 แกน ปรับให้เข้ากับความต้องการอัตโนมัติในโอกาสต่างๆ และสามารถเชื่อมต่อกับสายอัตโนมัติหรือควบคุมโดยอิสระได้

● มาพร้อมหัวเชื่อมกัลวาโนมิเตอร์กำลังสูง สามารถใช้ร่วมกับแพลตฟอร์มการเคลื่อนที่แกน XY เพื่ออำนวยความสะดวกในการเชื่อมวิถีกราฟิกที่ซับซ้อนต่างๆ

● ซอฟต์แวร์ควบคุมการเชื่อมเฉพาะทาง ผู้เชี่ยวชาญด้านกระบวนการเชื่อม ฟังก์ชันการบันทึกและเรียกข้อมูลที่ครอบคลุม พร้อมด้วยฟังก์ชันการวาดและแก้ไขกราฟิกอันทรงพลัง

● มีระบบตรวจสอบ CCD ช่วยให้แก้ไขจุดบกพร่องได้ง่ายและสามารถตรวจสอบคุณภาพการเชื่อมได้แบบเรียลไทม์

● ติดตั้งระบบกำหนดตำแหน่งแสงสีแดง ช่วยให้ระบุตำแหน่งการเชื่อมและระยะโฟกัสของผลิตภัณฑ์ได้อย่างรวดเร็ว เรียบง่าย สะดวก และใช้งานง่าย

● ระบบหมุนเวียนน้ำหล่อเย็นอันทรงพลังสามารถรักษาเครื่องเชื่อมเลเซอร์ให้อยู่ในสถานะอุณหภูมิคงที่ ปรับปรุงคุณภาพการเชื่อม และยืดอายุการใช้งานของเครื่องจักร

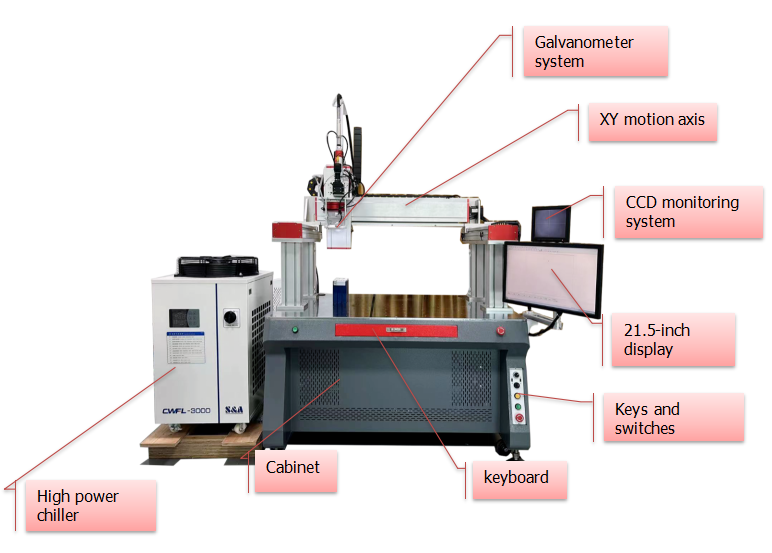

IV. โครงสร้างอุปกรณ์

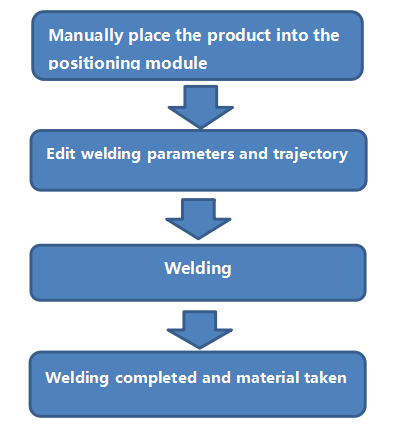

VW ออร์คโฟลว์

VI. พารามิเตอร์ทางเทคนิค

สเปคและรุ่น	1500 วัตต์		2000 วัตต์	3000 วัตต์	4000 วัตต์		6000 วัตต์
กำลังขับเลเซอร์	1500 วัตต์		2000 วัตต์	3000 วัตต์	4000 วัตต์		6000 วัตต์
กำลังของหัวเชื่อมกัลวาโนมิเตอร์	1500 วัตต์		2000 วัตต์	3000 วัตต์	4000 วัตต์		6000 วัตต์
ซีซีดี	1.3 ล้านภาพ ป้องกันแฟลช
มีดลม	มีดลมชั้นเดียว			มีดลมสองชั้น
เครื่องทำความเย็น	1.5พ		2P	3พี	4P		6P
จังหวะ X	800 มม.				1,000 มม.
จังหวะ Y	600 มม.				800 มม.
จังหวะ Z	400 มม.				400 มม.
ความแม่นยำในการวางตำแหน่งซ้ำ	±0.02 มม.
ความยาวสายเคเบิลใยแก้วนำแสง	10 เมตร	15 เมตร				20 เมตร
ความยาวคลื่นเลเซอร์	1070 นาโนเมตร
วิธีการเอาท์พุต	ควอเตอร์แบ็ค
วิธีการทำความเย็น	ระบายความร้อนด้วยน้ำ
เครื่องจักรไฟฟ้า	มอเตอร์เซอร์โว 400 วัตต์
แรงดันไฟฟ้าขณะทำงาน	AC220V 50/60Hz			AC380V 50/60Hz
ขนาดอ้างอิง	กว้าง*ยาว*สูง=1450*1050*2050มม.				กว้าง*ยาว*สูง=1700*1280*2050มม.
น้ำหนักรวม	350 กก.				450 กก.

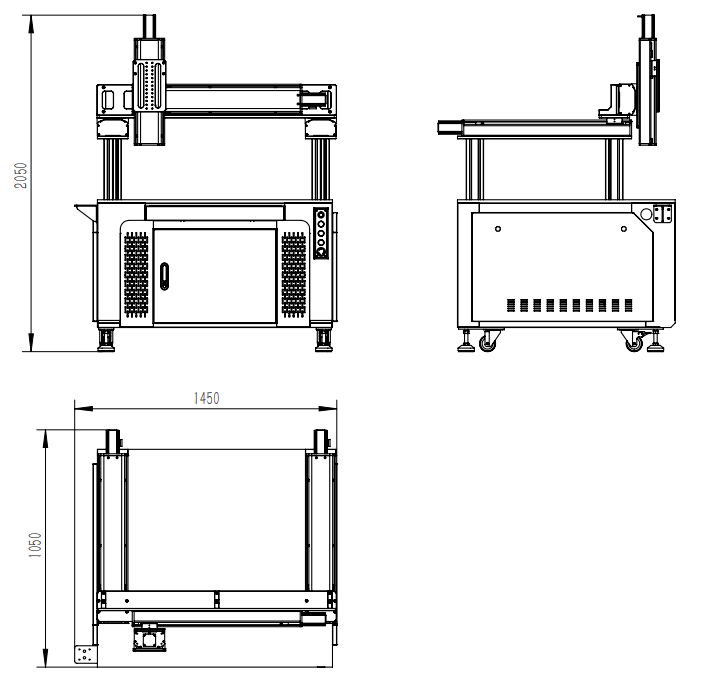

VII. แผนภาพมิติภายนอก

VIII. รายการส่วนประกอบหลัก

ชื่อส่วนประกอบสำคัญ	ยี่ห้อ	แหล่งกำเนิดP
เลเซอร์	ชวงซิน	จีน
ระบบกัลวาโนมิเตอร์	ไซโบเทค	จีน
แชสซีระบายความร้อนด้วยน้ำ	โดเมนพิเศษ	จีน
ระบบควบคุม	ทีแม็กซ์	จีน
มอเตอร์เซอร์โว	ซินเจี๋ย	จีน
ขับ	ซินเจี๋ย	จีน
แสดง	ฟิลิปส์ 21.5 นิ้ว	จีน
คอมพิวเตอร์อุตสาหกรรม	เจียนัว	จีน
โซลินอยด์วาล์ว	ดวงดาว	จีน
กระบอกสูบ	ดวงดาว	จีน
เซ็นเซอร์โฟโตอิเล็กทริก	ออมรอน, ฮวยอี้เฟิง	ญี่ปุ่น/จีน
สกรูลีด	การบาดเจ็บที่สมอง	ไต้หวัน
รางนำทาง	เจียหยิน	ไต้หวัน
