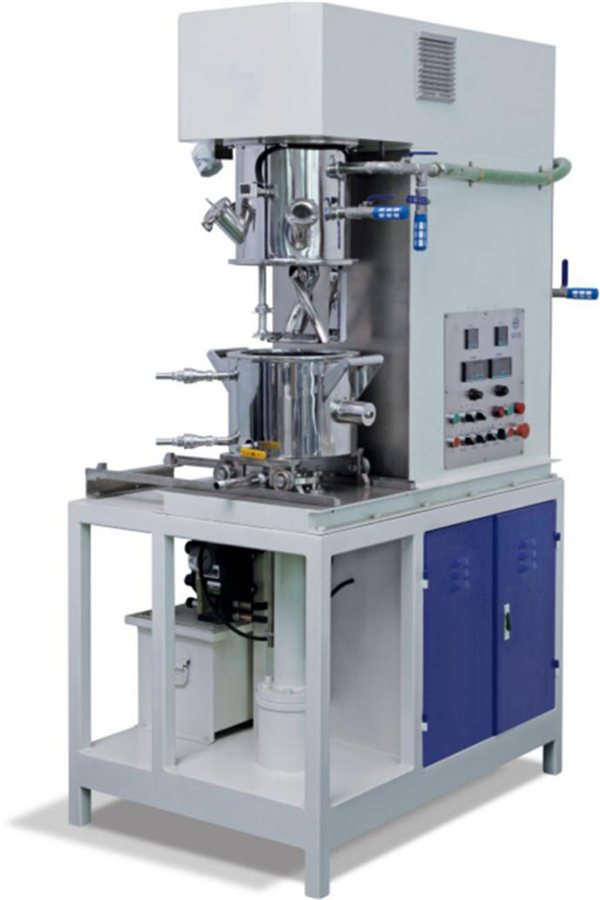

1-1 ชื่อเครื่อง ข้อมูลจำเพาะ และรุ่น | 1. เครื่องผสมสูญญากาศแบบกระจายตัวแบบดาวเคราะห์ 2. TMAX- LMX5L |
1-2 โครงสร้างพื้นฐาน | ก. ถังยกไฮดรอลิกที่มีโครงสร้างยื่นออกมา B. โหมดการวัดอุณหภูมิโดยตรงแบบเดี่ยว C. เพลาโมโนดิสเพอร์ส + เพลากวนคู่ + พร้อมผนังขูด |
1-3 ถังล่าง (ถังผสม) | A. ข้อมูลจำเพาะ: เส้นผ่านศูนย์กลาง 240 มม. × 180 มม.; ปริมาตรการออกแบบ: 8 ลิตร; ปริมาตรที่มีประสิทธิภาพ: 5 B . วัสดุซับใน: SUS304; C. ผนังด้านในได้รับการขัดเงาหลังจากการกลึงเพื่อให้มีความกลมสวยงาม D. ระนาบหน้าแปลนด้านบนของถังผสมถูกปิดผนึกด้วยตัวถังด้านบนด้วยแหวนปิดผนึก E . G1 / 2 "บอลวาล์วระบายที่ด้านล่างของถัง F . ตัวกระบอกปืนมีด้ามจับคู่หนึ่ง G. อินเทอร์เฟซทางเข้าและทางออกเป็นขนาด G3/8 นิ้ว พร้อมยูเนี่ยนเปิดด่วน สามารถทำให้แจ็คเก็ตเย็นหรืออุ่นด้วยน้ำเย็นหรือน้ำร้อนได้ |
1-4 ลำกล้องบน | ก. วัสดุ: SUS304; B. ช่องป้อนผง/ของเหลว ขนาด Φ 40 ซึ่งสามารถเปิดและปิดได้อย่างรวดเร็ว ไฟสปอตไลท์ 1 ดวง หน้าต่างเล็ก 2 บาน (พอร์ตไฟสปอตไลท์ 1 พอร์ตและช่องสังเกตการณ์ 1 ช่อง) มาตรวัดแรงดันสุญญากาศ 1 ตัว และท่อเชื่อมต่ออื่นๆ ที่จำเป็น (สุญญากาศ/ระบายอากาศ/สแตนด์บาย) |
ระบบผสม1-5 | ในเวลาเดียวกัน เมื่อรวมกับการออกแบบระยะห่างต่ำของสารละลายผสม เครื่องกวนความเร็วต่ำจะทำให้วัสดุสร้างการเคลื่อนไหวแบบนวดแทรกแซงที่รุนแรงและการเคลื่อนไหวหมุนเวียนขึ้น-ลง/ซ้าย-ขวา แผ่นกระจายความเร็วสูงจะตัดและทำลายวัสดุขึ้นและลงอย่างรุนแรง เพื่อให้แน่ใจว่าวัสดุกระจายตัวเต็มที่และผสมกันอย่างเท่าเทียมกัน |
มอเตอร์1-6-1 ตัว ลดรอบ | A. จำนวน : 1 ชุด; ข. กำลังมอเตอร์: 1.5kw/4p; C. พร้อมตัวควบคุมความเร็วความถี่แปรผัน 1.5 กิโลวัตต์ที่จับคู่กับมอเตอร์ D. ตัวลดการจับคู่ BL1 มีอัตราส่วนการลดประมาณ I = 29 และปัจจัยการบริการของ FA = 1.0 |
ความเร็วในการหมุนรอบดาวเคราะห์ 1-6-2 | ความเร็ว: 0 ~ 50 รอบต่อนาที (เฟรมอ้างอิง: พื้น) ปรับได้ |
เครื่องขูดผนัง 1-6-3 | ปริมาณ: 1 กลุ่ม; วัสดุขูด: SUS304 และเทฟลอน สอดคล้องกับความเร็วรอบ |
ค่าอ้างอิงระยะห่าง 1-6-4 (ไม่บังคับ) | A. ความคลาดเคลื่อนระหว่างสารละลายผสมกับพื้น: 2-4 มม. B. ความคลาดเคลื่อนระหว่างสารละลายผสมกับผนังถัง: 3 ± 1.5 มม. |
แกนผสม 1-7-1 / ความเร็วการผสมเยื่อกระดาษ | ความเร็ว: 0 ~ 80 รอบต่อนาที (เฟรมอ้างอิง: กล่องดาวเคราะห์); หรือ 0 ~ 130 รอบต่อนาที (เฟรมอ้างอิง: พื้น); ปรับได้ |
1-7-2 การผสมสารละลาย | A. วัสดุ: SUS304; B. จำนวน: หนึ่ง (กลุ่ม) |
แบบผสม 1-7-3 | "ชนิดบิดเกลียว"; ความเร็วเชิงเส้น: 0 ~ 0.55m/s (ระบบอ้างอิง: กล่องดาวเคราะห์) |
มอเตอร์แบบกระจาย 1-8-1 | A. จำนวน: หนึ่ง; B. กำลังมอเตอร์: 2.2kw/2p; C. ตัวควบคุมความถี่แปรผันที่จับคู่กับมอเตอร์ |
ความเร็วการกระจาย 1-8-2 (การหมุน) | A. ความเร็ว: 0 ~ 6000 รอบต่อนาที ปรับได้ B. ความเร็วเชิงเส้น: 0 ~ 17 เมตร / วินาที |
เพลากระจายและดิสก์ 1-8-3 | A. วัสดุ: SUS304; C. เส้นผ่านศูนย์กลางของแผ่นกระจาย: Φ 55 มม. B. แผ่นกระจายจะถูกติดตั้งบนเพลากระจายเพื่อให้เกิดการกระจาย/การผสมที่ดีขึ้น |
1- 9 ระบบยก | A. การยกแบบไฮดรอลิก: กระบอกสูบชนิดลูกสูบ Φ 63/D40 × S 270 พร้อมแกนนำทางคู่และอุปกรณ์กำหนดตำแหน่ง กำหนดตำแหน่งได้อย่างปลอดภัยและเชื่อถือได้ B. ชุดสถานีปั๊มน้ำมันไฮดรอลิกพร้อมมอเตอร์ 0.37kw/4p ไม่มีการรั่วไหลของน้ำมันและเสียงรบกวนต่ำ C. ความสูงในการยก: ≤ 270. |
ระบบสุญญากาศ1-1 0 | A. กระบวนการกวนและกระจายสามารถดำเนินการได้ในสุญญากาศ และระดับสุญญากาศน้อยกว่า - 0.098 MPa B. ติดตั้งปั๊มสุญญากาศ 2xz-2. C. พร้อมถังบัฟเฟอร์สุญญากาศและสวิตช์ D. ซีลแบบไดนามิก: ซีลเชิงกล ซีลแบบคงที่: โอริง E. รักษาแรงดันไว้เป็นเวลา 24 ชั่วโมง จะต้องไม่มีการรั่วไหลของน้ำมันเข้าไปในถังผสมภายใต้เงื่อนไขการผสมหรือการรักษาแรงดัน |
ระบบกำหนดตำแหน่ง 1-11 | A. ด้วยอุปกรณ์ปรับตำแหน่งและอุปกรณ์ล็อค จึงสามารถวางตำแหน่งถังผสมและถังด้านบนได้อย่างแม่นยำ และป้องกันการหมุน B. ตัวหยุดการวางตำแหน่งของหน้าแปลนด้านล่างของถังด้านบนจะตรงกับถังผสมอย่างแม่นยำเพื่อให้แน่ใจว่ามีตำแหน่งที่เหมาะสมและตำแหน่งที่ถูกต้องของถังผสม |
ระบบควบคุม 1-12 (การควบคุมการทำงานแบบแมนนวล) | A. ฟังก์ชันการควบคุมการทำงานด้วยตนเอง: การเริ่ม/หยุดสุญญากาศ การควบคุมความเร็วในการแปลงความถี่ การแสดงอุณหภูมิ (หรือการควบคุมอุณหภูมิ) สวิตช์สปอตไลท์ การยก การหยุดฉุกเฉินในการทำงาน และฟังก์ชันอื่นๆ จะดำเนินการบนแผงควบคุม หมายเหตุ: การกระจายมีฟังก์ชันจับเวลา (แนะนำแต่ไม่มีในฟังก์ชันการทำงานด้วยตนเองทั่วไป (ไม่มี PLC และหน้าจอสัมผัส) B. ฟังก์ชันการทำงานของอินเทอร์เฟซสำหรับมนุษย์และเครื่องจักร: รายการนี้เป็นเพียงรายการเสริม หากลูกค้าต้องการ ราคาจะเพิ่มขึ้นและจะเสนอราคาแยกต่างหาก |
1-13 การดำเนินการที่ปลอดภัย | 1. เป็นไปตาม มาตรฐานการผสมพลาสติกJBIT 7669-2004 2. สีควรมีความสม่ำเสมอ เรียบเสมอกัน สีสม่ำเสมอ และมีความเงางาม พื้นผิวสีควรโปร่งใส ไม่ติดสี ยึดเกาะแน่น ยืดหยุ่นดี ไม่มีรอยยับ ลอก รั่วซึม รอยไหล ฟองอากาศ และปรากฏการณ์อื่นๆ เป็นไปตามมาตรฐาน Hg/t3228-2001 |
ระบบความปลอดภัย1-15 | A. ขึ้นอยู่กับตัวแปลงความถี่และสวิตช์จำกัดการเดินทาง โดยผ่านเส้นทางควบคุมการออกแบบพิเศษ ตัวกระป๋องจะหยุดโดยอัตโนมัติเมื่อถึงตำแหน่งที่ระบุ B. ไม่สามารถเริ่มส่วนการผสม/การกระจายของอุปกรณ์ได้ในระหว่างกระบวนการยกถังขึ้น ในทำนองเดียวกัน เมื่อเครื่องกำลังทำงานกับส่วนผสม ก็ไม่สามารถลดถังลงได้ และไม่สามารถเปิดถังผสมได้ C. การออกแบบวงจร เช่น สวิตช์ระยะใกล้ ใช้เพื่อให้แน่ใจว่าถังผสมไม่สามารถลดลงภายใต้สถานะสูญญากาศได้ D. การออกแบบถังบัฟเฟอร์สูญญากาศพิเศษสามารถป้องกันไม่ให้น้ำมันปั๊มสูญญากาศไหลกลับไปยังถังผสมได้อย่างมีประสิทธิภาพ E. ติดตั้งตัวล็อคแบบกลอนประตูไว้ที่ฝาครอบกาต้มน้ำและถังผสมเพื่อป้องกันไม่ให้กระบอกน้ำมันหล่นลงมาโดยอัตโนมัติ |
โหมดวัดอุณหภูมิ 1-14 | หัววัดอุณหภูมิจะอยู่บนผนัง (หรือด้านล่าง) ใกล้กับก้นถัง ซึ่งสัมผัสกับวัสดุและแสดงอุณหภูมิ |
กำลังเครื่องยนต์หลัก 1-15 รวม | 3.7 กิโลวัตต์ + กำลังมอเตอร์ยก: 0.37 กิโลวัตต์ แรงดันไฟฟ้า / ความถี่ในการทำงาน: 380V / 50Hz / 3 เฟส; แรงดันไฟฟ้าควบคุม: 220 → 24V |

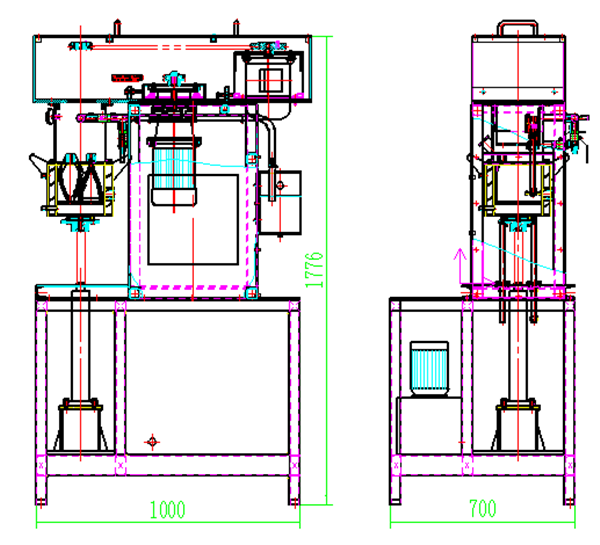

ขนาดรวมอุปกรณ์1-1 6 : 1050x560x1200 (มม.); |
น้ำหนักอุปกรณ์1-1 7 : ประมาณ 400กก. |
