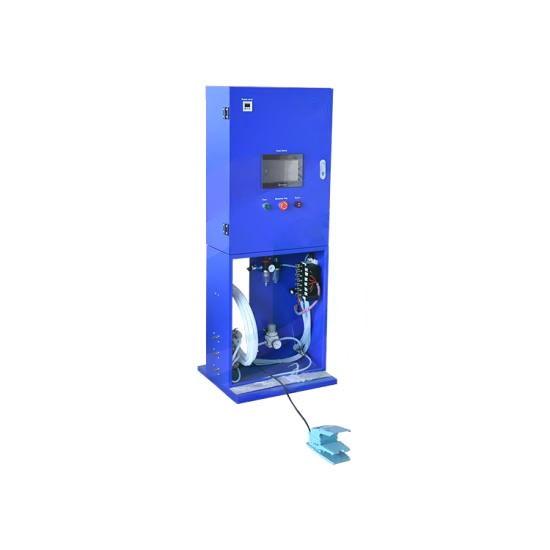

เครื่องบรรจุอิเล็กโทรไลต์สุญญากาศสำหรับ  ซุปเปอร์คาปาซิเตอร์

สายการประกอบ

I. รุ่นผลิตภัณฑ์：TMAX-HS-ZY60

Ⅱ ．การแนะนำผลิตภัณฑ์：

เครื่องนี้เหมาะสำหรับกระบวนการฉีดของเหลวของซุปเปอร์คาปาซิเตอร์ โดยใช้

กระบวนการสุญญากาศก่อน การฉีดของเหลว แล้วจึงเพิ่มแรงดัน อิเล็กโทรไลต์

ความสม่ำเสมอในการดูดซับ ความน่าเชื่อถือ และความสมบูรณ์อยู่ในระดับสูง

Ⅲ ．คุณสมบัติ  หลัก：

*เนื่องจากอิเล็กโทรไลต์ของซูเปอร์คาปาซิเตอร์มีการกัดกร่อนอย่างรุนแรงและมีแนวโน้มที่จะ  ตกผลึกเป็นของแข็ง จึงทำให้วาล์วและท่อเกิดการอุดตันได้ง่ายและ  ไม่สามารถฉีดของเหลวได้อย่างถูกต้อง เพื่อรับมือกับ  สภาพแวดล้อมการใช้งานที่รุนแรงและการกัดกร่อนอย่างรุนแรง บริษัทของเรามี  ประสบการณ์จริงในการฉีดของเหลวให้กับลูกค้าที่ใช้ซูเปอร์คาปาซิเตอร์หลายราย และ  ปรับปรุงการจัดวางส่วนประกอบของวาล์วและท่อใน  โครงสร้างการฉีดอย่างต่อเนื่อง เพื่อแก้ปัญหาการตกผลึกจากการกัดกร่อนได้อย่างสมบูรณ์

* การใช้เครื่องกรองหลายขั้นตอนและระบบดูดซับวัสดุพิเศษ  ช่วยให้มั่นใจได้ถึงความเรียบเนียนของท่อวาล์วได้อย่างมีประสิทธิภาพ และปกป้อง  ปั๊มสุญญากาศจากการกัดกร่อน ความเสียหาย และการอุดตันของใบพัดปั๊ม ซึ่งไม่สามารถ  เปิดเพื่อการสูบสุญญากาศได้

*ในระหว่างกระบวนการฉีด อิเล็กโทรไลต์จะแทบไม่ถูกเปิดเผยภายในกล่องถุงมือเลย  ส่งผลให้การระเหยและความต้านทานการกัดกร่อนของส่วนประกอบอื่นๆ ในกล่องถุงมือลดลงอย่างมาก

*การใช้คาร์บอนละลายอิเล็กโทรไลต์ (DMC) ในการทำความสะอาดบ่อยครั้ง จำเป็นต้อง  เติมไนโตรเจนลงในกล่องถุงมือเพื่อกรองตะกอน เนื่องจากมี  ปริมาณน้ำสูง ซึ่งสิ้นเปลืองค่าใช้จ่ายและใช้เวลานาน โครงสร้างของท่อและ  อุปกรณ์กรองนี้ติดตั้งอยู่ภายในกล่องถุงมือเพื่อให้ใช้งานง่ายสำหรับบุคลากร  อุปกรณ์กรองถอดประกอบและถอดออกได้ง่าย ช่วยขจัดคราบตกค้างส่วนเกินที่สะสม  ช่วยลดเวลาการทำความสะอาดลงได้อย่างมาก นอกจากนี้ ในกรณีที่ท่อข้อต่ออุดตัน  และไม่สามารถทำความสะอาด DMC ได้ ก็สามารถ  เปิดออกได้อย่างง่ายดายและสะดวกผ่านช่องควบคุมของกล่องถุงมือเพื่อถอดและ  ขุดลอกท่อ โดยไม่ต้องทุบกระจกและเข้าไปในกล่องถุงมือ หลังจากถอดและ  ขุดลอกท่อแล้ว ยังสามารถกรองตะกอนเพื่อรักษาสภาพแวดล้อมการทำงานได้อีกด้วย

*มาพร้อมกับฟังก์ชันทำความสะอาด DMC ซึ่งส่วนใหญ่ใช้สำหรับ  ทำความสะอาดรายเดือนและรายไตรมาสเพื่อรักษาท่อให้สะอาด

*ใช้ระบบวาล์วลมคู่พิเศษที่ไม่เกิดการอุดตัน ส่วนภายในทำจาก  วัสดุ SUS316 และ PTFE ที่มีคุณสมบัติป้องกันการกัดกร่อนที่แข็งแกร่ง

*มีความแม่นยำในการวัดและความสม่ำเสมอในการทำซ้ำสูงมาก โดยมี  ความแม่นยำของอิเล็กโทรไลต์บวกหรือลบ 1%

*วิธีการแบบคงที่โดยการดูดฝุ่นก่อนแล้วจึงฉีดของเหลว โดยสลับระหว่าง  สุญญากาศและแรงดันหลังจากฉีด เป็นวิธีที่มีประสิทธิภาพ แม่นยำ ใช้งานง่าย และ  เชื่อถือได้

*สามารถตั้งค่า และปรับได้ถึงเวลาการปั๊มสูญญากาศ ค่าสูญญากาศสูง ค่าสูญญากาศต่ำ  ปริมาตรการฉีด เวลาการตกตะกอน เวลาแรงดัน และเวลาระบายแรงดัน

*ใช้วัสดุป้องกันการกัดกร่อน อายุการใช้งานยาวนาน และใช้ส่วนประกอบนำเข้าสำหรับชิ้นส่วนสำคัญ

*ข้อต่อของตัวถังฉีดทำจากสแตนเลส ท่อทำจาก  ท่อ PE ทนต่อการกัดกร่อน และตัวเครื่องทำจากอลูมิเนียมอัลลอยด์ซีรีส์ 6 ทำให้  เครื่องจักรทั้งหมดทนต่อการกัดกร่อน

* ถอดและประกอบอุปกรณ์ยึดเครื่องมือได้ง่ายเพื่อให้เหมาะกับผลิตภัณฑ์ที่มี  ความสูงต่างกัน * รูปลักษณ์ที่สวยงามประณีต ประสิทธิภาพที่เสถียร

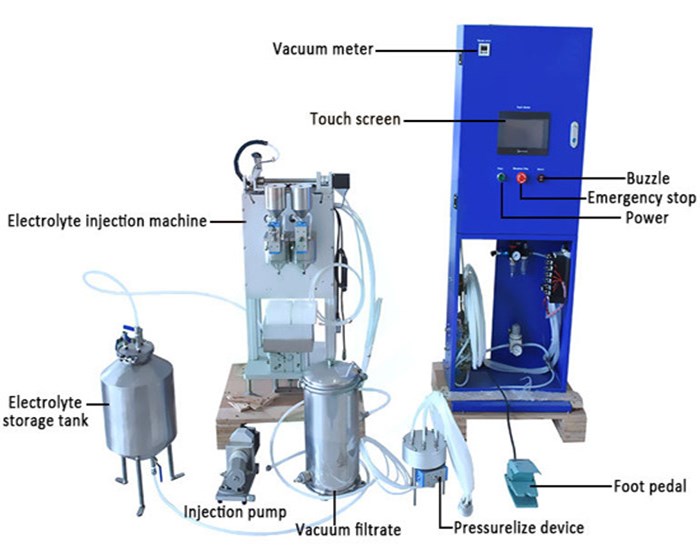

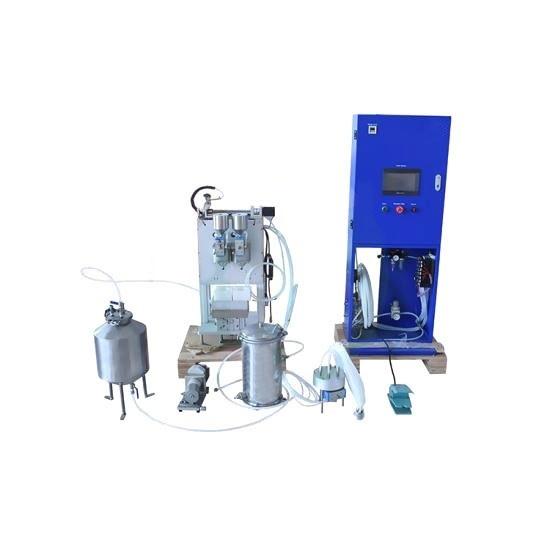

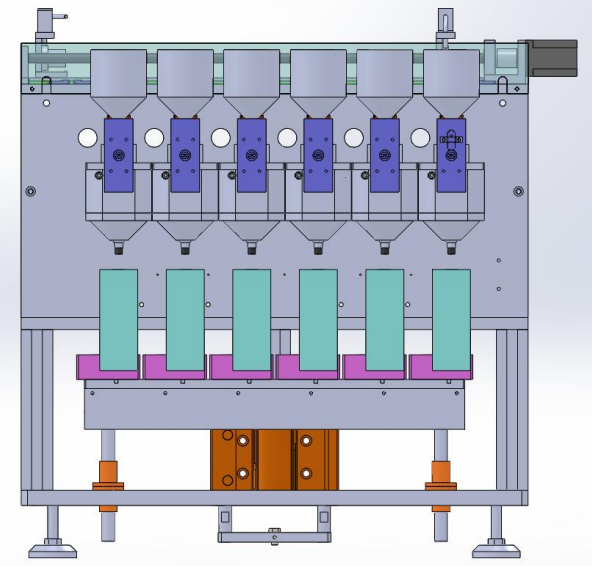

Ⅳ ．ลักษณะผลิตภัณฑ์ (ขึ้นอยู่กับผลิตภัณฑ์จริง)

Ⅴ ．แผนภาพขั้นตอนการผลิตการฉีด

1.ตำแหน่งการติดตั้งตัวยึดผลิตภัณฑ์

2.กระบอกสูบยกขึ้น

3.การสูบสูญญากาศ

4.การฉีดของเหลว

5.การไหลเวียนของการฉีด (แรงดันสูง, สูญญากาศ)

6. ลูปเสร็จสมบูรณ์

7.ถอดตัวเก็บประจุออก

8.การฉีดของเหลวเสร็จสมบูรณ์

5.1 คำอธิบายกระบวนการทำงานโดยละเอียด:

*วางแบตเตอรี่ลงในแท่นเติมของเหลวด้วยมือ ชั่งน้ำหนักตามลำดับ

และใส่ลงในตัวเก็บประจุจำนวน 6 ตัว

*กดสวิตซ์สตาร์ท กลไกยกจะยกขึ้น และของเหลวจะไหลอัตโนมัติ

เริ่มวงจรการฉีด;

*ดูดสูญญากาศให้ถึงระดับสุญญากาศและตั้งเวลา ฉีดของเหลวโดยอัตโนมัติ

จากนั้นระบบจะทำการวัดแบบคงที่ (แรงดันและสุญญากาศ) โดยอัตโนมัติ

วงจร;

*หลังจากการฉีดของเหลวเสร็จสิ้น ให้ถอดซุปเปอร์คาปาซิเตอร์ออกด้วยตนเอง

หมายเหตุ: สามารถตั้งค่าเวลาการปั๊มสูญญากาศและเวลาการตกตะกอนได้ตามสถานการณ์

ไฟฟ้าสถิตย์สามารถถูกดูดหรือเพิ่มแรงดันด้วยก๊าซไนโตรเจนได้

5.2 การกำหนดค่าอุปกรณ์:

ส.น.	รายการ	หน่วย	จำนวน	หมายเหตุ
1	สถานีฉีดของเหลว	ชุด	1

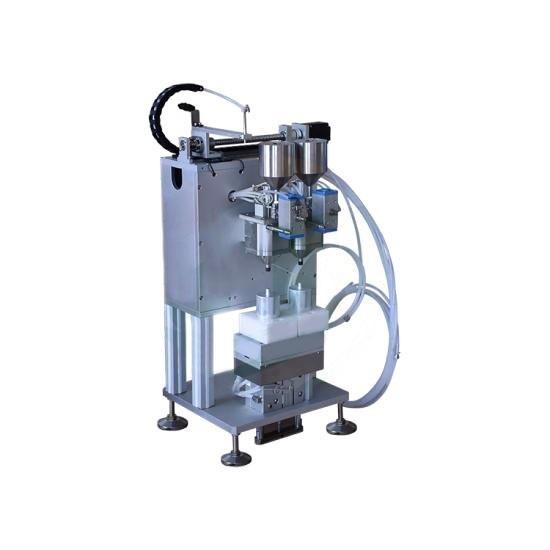

2	กลไกไอออนฉีดของเหลวอัตโนมัติ	ชุด	1
3	ปั๊มวัดไฟฟ้า ( เซรามิก ปั๊ม)	ชุด	1
4	ปั๊มสุญญากาศ หรือสุญญากาศ แบบท่อ (-98KPa ขึ้นไป)	ชุด	1	จัดทำโดยลูกค้า
5	วงเล็บ	พีซี	1
6	กลไกการวางตำแหน่งแบตเตอรี่	ชุด	1
7	หัวฉีดและ   กลไกหัวฉีดแรงดัน	ชุด	1

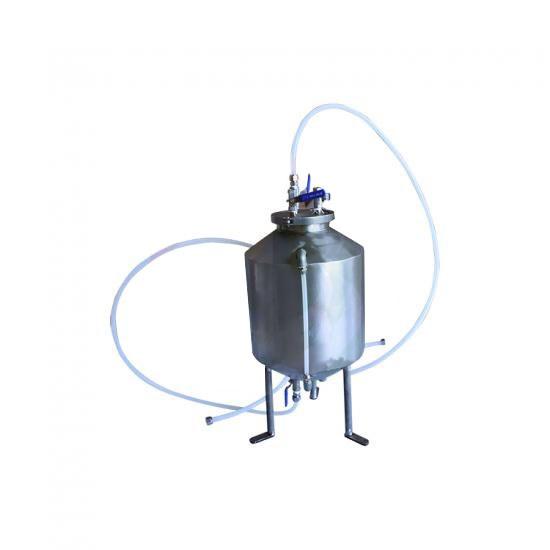

8	ถังถ่ายโอนอิเล็กโทรไลต์	ชุด

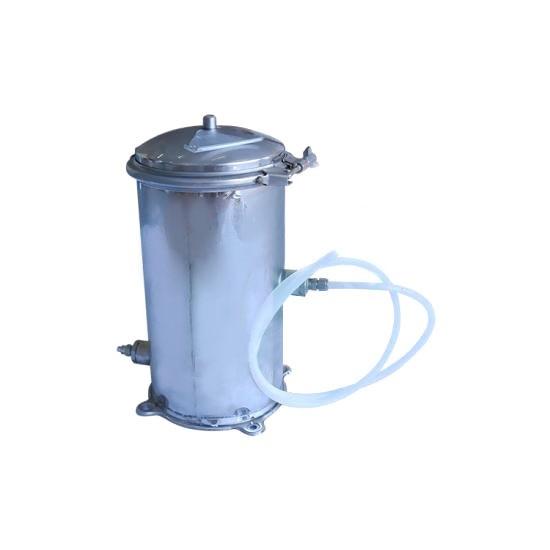

9	ระบบกรองอิเล็กโทรไลต์	ชุด	1	ซื้อเพิ่มเติม

หมายเหตุ:  1.  ชิ้นส่วนสำคัญของอุปกรณ์ทำจากสารป้องกันการกัดกร่อนและด่าง

วัสดุที่ทนทาน เช่น สแตนเลส 304316 ที่มี ความทนทานต่อ การกัดกร่อนและ ด่างสูงมาก ตลอดทั้ง เครื่องจักร

2. อุปกรณ์นี้มีการใช้พลังงานต่ำและมีกำลังไฟเพียง 1.5 กิโลวัตต์

3. รับประกันว่าอุปกรณ์จะสามารถสตาร์ทและทำงานได้อย่างเสถียรตลอด24 ชั่วโมง

Ⅵ ．ยี่ห้อส่วนประกอบหลักของอุปกรณ์

*PLC: พานาโซนิค ประเทศญี่ปุ่น

*หน้าจอสัมผัส: ไต้หวัน Weilun

*เซ็นเซอร์: Panasonic ประเทศญี่ปุ่น

*กระบอกสูบ: SMC ของญี่ปุ่น

*วาล์วแม่เหล็กไฟฟ้า: SMC ของญี่ปุ่น

*มิเตอร์ดิจิตอลสุญญากาศ: SMC ของญี่ปุ่น

*วาล์วลดแรงดันสุญญากาศ: SMC ของญี่ปุ่น

*วาล์วเปิดและปิด: FLO-TECO, อิตาลี

*มอเตอร์สเต็ปเปอร์: ไต้หวัน Leisai

*ตัวเลื่อนรางนำ: Taiwan Shangyin

*ส่วนประกอบไฟฟ้า: Shanghai Ergong/ยี่ห้อเทียบเท่า

* แหล่งจ่ายไฟ: ไต้หวัน Mingwei

*การถ่ายทอดระดับกลาง: Weidmuller ประเทศเยอรมนี

*ท่ออ่อน: ยี่ห้อจินหนิว

Ⅶ. ข้อกำหนดด้านสิ่งแวดล้อมในสถานที่

*อุณหภูมิสิ่งแวดล้อม: กำหนดโดยสภาพแวดล้อมด้านความต้องการ

อาคารโรงงาน *ความชื้นสัมพัทธ์: อากาศแห้งที่เกิดจากด้านความต้องการ

*แหล่งจ่ายไฟ: 220V, 50Hz, ช่วงความผันผวนของแรงดันไฟฟ้า: +10%~-10%;

*แหล่งสุญญากาศ: ปั๊มสุญญากาศ 20 ลิตร/วินาที, -98KPa ขึ้นไป หรือท่อส่ง

สูญญากาศ (-98KPa หรือสูงกว่า);

*ไนโตรเจน (สอดคล้องกับก๊าซทำงานของกล่องเก็บของ): ≥ 0.4MPa;

*ผู้ซื้อจะต้องแน่ใจว่าอากาศในสถานที่ไม่มีสิ่งกีดขวาง

Ⅷ ．พารามิเตอร์ทางเทคนิค

*เหมาะสำหรับผลิตภัณฑ์ซุปเปอร์คาปาซิเตอร์ที่มีความยาว 350 มม. ความกว้าง 60 มม. และ  ความสูง 50-160 มม.

*ความแม่นยำในการฉีด: ±0.01

*ปริมาณการฉีด: 0 ～250มล. ปรับได้

*สุญญากาศ: ในระหว่างการฉีดของเหลว ควรคงแรงดันสุญญากาศไว้ที่ -  98KPa ขึ้นไป (ลูกค้าต้องจัดหาปั๊มสุญญากาศมาให้)

* สามารถตั้งค่าและปรับได้ถึงเวลาการปั๊มสูญญากาศ ระดับสูญญากาศต่ำ เวลาการตกตะกอนของการฉีดของเหลว  แรงดัน และเวลา

*ข้อต่อของตัวถังฉีดทำจากสแตนเลส ท่อทำจาก  ท่อ PE ทนต่อการกัดกร่อน และตัวเครื่องทำจากอลูมิเนียมอัลลอยด์ซีรีส์ 6 ทำให้  เครื่องจักรทั้งหมดทนต่อการกัดกร่อน *ความจุ: รอบการฉีดของเหลวหนึ่งรอบใช้เวลา 12  นาที โดยมีการฉีด 6 หน่วยที่สถานีงาน 6 แห่ง

*สามารถเลือกสถานีงานได้ 6 สถานีโดยแต่ละสถานีงานจะทำงานโดยไม่  รบกวนกัน

*ไนโตรเจน (สอดคล้องกับก๊าซทำงานของกล่องเก็บของ) : ≥0.4MPa

*แรงดันไฟฟ้า: AC220V

*กำลังไฟ: 1.5 กิโลวัตต์

*ขนาดอุปกรณ์: ยาว900×กว้าง800×สูง870มม. (คำนวณจากส่วนสูงสูงสุด160มม.  ของผลิตภัณฑ์ที่ฉีด)
