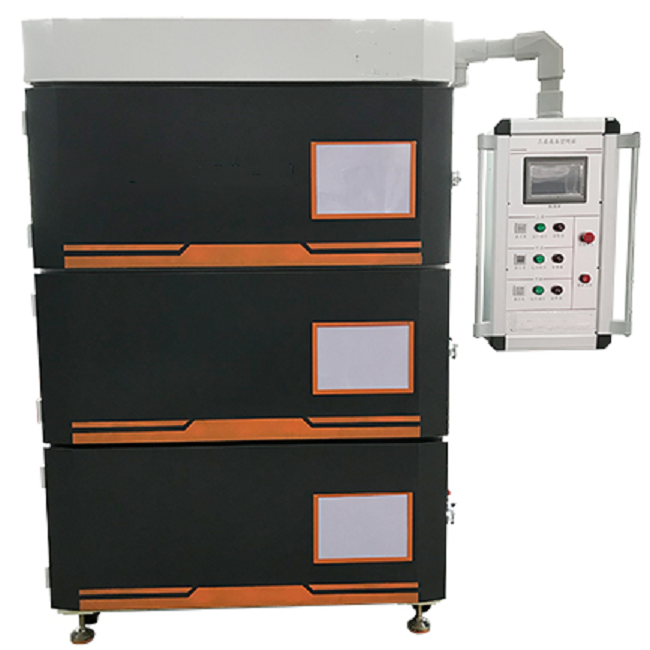

เตาอบสุญญากาศแบบด้านเดียวสามชั้นสำหรับการอบแผ่นอิเล็กโทรดเซลล์

ซีรีส์: ซีรีส์เตาอบสุญญากาศมาตรฐาน

ผลิตภัณฑ์ที่ใช้งานได้: แบตเตอรี่ เซลล์แบตเตอรี่ แผ่นอิเล็กโทรด

ขนาดภายใน: 350(สูง) × 850(กว้าง) × 800(ลึก) มม. × 3 ชั้น

ขนาดภายนอก: 2000(สูง) × 1270(กว้าง) × 1150(ลึก) มม.



1. โครงสร้างพื้นฐาน

ประกอบด้วยส่วนประกอบ 5 ส่วน:

1.  โครงสร้างเฟรม

2.  ห้องด้านใน

3.  ระบบสุญญากาศและไนโตรเจน

4.  ระบบควบคุมไฟฟ้า

5.  ระบบหมุนเวียนภายนอก



2. หลักการทำงาน

แต่ละยูนิตสามารถทำงานแบบวนซ้ำได้อย่างต่อเนื่อง ขั้นตอนพื้นฐาน: เปิดประตูเตาอบเพื่อใส่เซลล์แบตเตอรี่หรือแผ่นอิเล็กโทรดเข้าไปในเตาอบ จากนั้นตั้งเวลาสำหรับการให้ความร้อน การดูดสูญญากาศ และไนโตรเจน ระบบจะทำการทำความร้อนและระบายอากาศตามเวลาที่กำหนดโดยอัตโนมัติตามพารามิเตอร์ที่ตั้งไว้ล่วงหน้าเพื่อสิ้นสุดกระบวนการอบ



3. การกำหนดค่า

3.1. ห้องด้านใน: ผลิตจากสแตนเลสหนา 3.0 มม. เสริมด้วยท่อเหล็กสี่เหลี่ยม
3.2. โครง: ผลิตจากแผ่นเหล็กรีดเย็นคุณภาพสูงหนา 1.5 มม. ฉนวนสองชั้นพร้อมอะลูมิเนียมซิลิเกต ผ้าฝ้ายฟอยล์อะลูมิเนียม และผ้าฝ้ายฉนวนกันเสียง
3.3. ระบบลมร้อน: แต่ละชั้นประกอบด้วยพัดลม กล่องทำความร้อน ท่อลม และท่อเพื่อให้แน่ใจว่าอุณหภูมิสม่ำเสมอ
3.4. ระบบควบคุม: ประกอบด้วย PLC หน้าจอสัมผัส เซ็นเซอร์แรงดัน วาล์วกั้นสุญญากาศสูง รีเลย์โซลิดสเตต ตัวควบคุมอุณหภูมิ และกลุ่มวาล์วโซลินอยด์
3.5. ฮาร์ดแวร์: ประกอบด้วยประตู ฝาครอบด้านหลัง ท่อสุญญากาศ และส่วนประกอบปั๊มอื่นๆ



4. คุณสมบัติของเครื่องจักร

4.1.  ประเภทประตู: ประตูเปิดทางเดียว; ประตูกระจกยืดหยุ่นสองชั้น; การตรวจสอบแรงดันสามชั้นพร้อมการป้องกันแรงดันเกิน

4.2.  ซีลห้องด้านใน: โอริงซิลิโคนขึ้นรูป ทนต่ออุณหภูมิสูงและการกัดกร่อน

4.3.  หลักการทำงาน: อากาศร้อนโดยรอบหมุนเวียนไปภายนอก ฉนวนสองชั้นช่วยรักษาอุณหภูมิภายนอกให้อยู่ที่ +20°C จากอุณหภูมิห้อง

4.4  โครงสร้างการทำความร้อน: อากาศหมุนเวียนภายนอกแบบ O ช่องระบายอากาศด้านซ้ายและช่องรับอากาศด้านขวาเพื่อให้แน่ใจว่าอุณหภูมิสม่ำเสมอ

4.5.  วาล์วกั้นลมสุญญากาศสูง: การแยกสามชั้น ควบคุมอิสระ

4.6  จอแสดงผลแบบสัมผัส: การควบคุมรอบการทำงานอัตโนมัติเต็มรูปแบบพร้อมการกลับสู่ระดับความดันสุญญากาศหลังจากการทำงานเสร็จสิ้น จอแสดงผลอุณหภูมิความปลอดภัยแบบดิจิทัล

4.7.  การป้องกันอุณหภูมิเกินหลายระดับ: ป้องกันอุณหภูมิที่สูงเกินไปได้อย่างมีประสิทธิภาพและเพิ่มความแม่นยำในการป้องกัน

4.8  การทำงานแบบหน้าจอสัมผัสส่วนกลาง: ใช้งานง่ายและเชื่อถือได้ การควบคุมโปรแกรม PLC ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่เสถียร

4.9  การควบคุมชั้นแบบอิสระ: แต่ละชั้นสามารถกำหนดเวลาอบทั้งหมด เวลารอบการอบ เวลาสูญญากาศ และเวลาอบแห้งได้ หลังจากตั้งค่าพารามิเตอร์แล้ว การกดปุ่มอัตโนมัติจะเริ่มรอบการอบ ระบบจะปิดเครื่องอัตโนมัติหลังจากอบเสร็จ สัญญาณเตือนอุณหภูมิสูงเกินจะดังขึ้นด้วยไฟสีแดงและข้อความแสดงขึ้น

4.10.  การควบคุมการชาร์จไนโตรเจน: การชาร์จจะหยุดโดยอัตโนมัติเมื่อถึงจุดตั้งค่าระหว่าง -0.1 MPa และ -0.02 MPa

4.11.  สัญญาณเตือนความผิดพลาด: แจ้งเตือนความผิดพลาดบนหน้าจอและคำอธิบายสาเหตุในระหว่างการทำงานปกติ

4.12.  ท่อสูญญากาศ: ทนทานต่อการกัดกร่อน

4.13.  การล็อคโปรแกรม: ป้องกันการปนเปื้อนข้ามระหว่างชั้น



5. ข้อมูลจำเพาะทางเทคนิค

เลขที่	รายการ	ข้อมูลจำเพาะ
1	หลักการให้ความร้อน	การทำความร้อนด้วยลมร้อนหมุนเวียนภายนอก
2	แหล่งจ่ายไฟ	380V 50Hz 14KW
3	แหล่งก๊าซ	ก๊าซแห้ง: 0.1–0.2 MPa / สุญญากาศ: -0.098–-0.1 MPa / อากาศอัด: 0.4–0.5 MPa
4	ช่วงอุณหภูมิ	อุณหภูมิแวดล้อมถึง 120°C
5	การกักเก็บสุญญากาศ	-0.1 ถึง -0.098 MPa; ≥95% กักเก็บเป็นเวลา 24 ชั่วโมงภายใต้ความดันบรรยากาศ
6	ข้อผิดพลาดในการแสดงผล	≤±1°C ระหว่างค่าที่ตั้งไว้และค่าคงที่
7	ฉนวนกันความร้อน	อุณหภูมิภายนอก ≤45°C (ไม่รวมประตูกระจก)
8	ความสม่ำเสมอของอุณหภูมิ	≤±3.5°C ภายใน 50 มม. จากผนังห้องที่ความดันบรรยากาศ
9	ความแตกต่างของอุณหภูมิระหว่างชั้น	≤20°C (อุณหภูมิชั้นที่อยู่ติดกันเพิ่มขึ้น ≤100°C; ≤20°C เหนืออุณหภูมิแวดล้อม)
10	เวลาตอบสนอง	อุณหภูมิแวดล้อมถึง 85°C ใน ≤30 นาที; เวลาการทำให้แกนคงที่: 90–120 นาที (ไม่มีโหลด)
11	ตำแหน่งและขนาดของอินเทอร์เฟซ	ตั้งอยู่ที่ด้านหลัง สุญญากาศ: DN20 ช่องรับก๊าซ: ท่ออากาศ Φ12 มม.
12	ขนาดห้องด้านใน	350(สูง) × 850(กว้าง) × 800(ลึก) มม. × 3 ชั้น
13	ขนาดภายนอก	2000(สูง) × 1270(กว้าง) × 1150(ลึก) มม.
14	สี	สีเทา-ขาว-ส้ม (ปรับแต่งได้)



6. การกำหนดค่าไฟฟ้า

เลขที่	ส่วนประกอบ	ข้อมูลจำเพาะ
1	พีแอลซี	นวัตกรรม
2	หน้าจอสัมผัส	หน้าจอสี Inovance ขนาด 7 นิ้ว
3	ตัวควบคุมอุณหภูมิ	ตัวควบคุมอัจฉริยะแบบดิจิทัล / การปรับจูนอัตโนมัติ PID
4	โหมดควบคุมอุณหภูมิ	PID + SSR (ไทริสเตอร์), เซี่ยงไฮ้ Yatai
5	การป้องกันอุณหภูมิเกิน	เจ้าหน้าที่ควบคุม Yatai เซี่ยงไฮ้
6	เซ็นเซอร์วัดอุณหภูมิ	เทอร์โมคัปเปิลชนิด K หัวหลิง
7	เกจวัดสุญญากาศ	ดิจิตอล / ±101.0 kPa, ราชอาณาจักรไต้หวัน
8	วาล์วสุญญากาศ/ไนโตรเจน	วาล์วกั้นสุญญากาศ
9	อุปกรณ์เตือนภัย	อี้เจีย
10	ท่อทำความร้อน	สั่งทำพิเศษ
11	โหมดควบคุม	การควบคุมอิสระสำหรับแต่ละห้อง; PLC หมุนเวียนอัตโนมัติสำหรับการทำความร้อน การดูดฝุ่น และไนโตรเจน; การทำงานตั้งค่าผ่านหน้าจอสัมผัส



7. ข้อกำหนดในการติดตั้ง

7.1  ระยะการติดตั้ง: ด้านหน้าอย่างน้อย 1,500 มม.; ด้านข้างและด้านหลังอย่างน้อย 500 มม. ผู้ใช้ต้องมีสวิตช์ไฟแยกต่างหากและสายไฟภายนอก

7.2  เงื่อนไขการติดตั้ง (ผู้ซื้อเป็นผู้กำหนด) :

l  7.2.1 กำลังไฟ: 3 เฟส 4 สาย AC 380±38V, 50±1Hz

l  7.2.2 แหล่งสุญญากาศ: -0.1 MPa, ข้อต่อสายยาง DN20

l  7.2.3 แหล่งไนโตรเจน: 0.1–0.2 MPa, ท่อแก๊ส Φ12

l  7.2.4 อากาศอัด: 0.4–0.6 MPa, ท่อแก๊ส Φ8

7.4  การใช้พลังงาน: ≤12 kWh สูงสุด

7.5  ข้อกำหนดด้านสิ่งแวดล้อม:

l  7.5.1 อุณหภูมิ: -5~35°C, ความชื้น: ≤40%

l  7.5.2 ห้ามมีก๊าซ ของเหลว หรือของแข็งที่ติดไฟหรือระเบิดได้ในบริเวณใกล้เคียง

l  7.5.3 ห้ามอบวัสดุไวไฟ วัตถุไวไฟ หรือวัตถุระเบิดภายในเตาอบ
