เครื่องอัดประจุซุปเปอร์คาปาซิเตอร์ 5V100A 16 ช่อง

การแนะนำ

อุปกรณ์นี้ส่วนใหญ่ใช้สำหรับการชาร์จตัวเก็บประจุแบบซูเปอร์คาปาซิเตอร์เบื้องต้น ตัวเครื่องประกอบด้วยชุดฟอร์เมชันและชุดเครื่องอัด ซึ่งชุดฟอร์เมชันมี 16 ช่องและ 1 ชั้น แต่ละชั้นมีชุดเครื่องอัดที่สอดคล้องกัน และแต่ละชุดประกอบด้วย 16 ช่อง 5V 100A การเชื่อมต่อวงจรระหว่างแบตเตอรี่และอุปกรณ์ทำได้โดยหัววัด หัววัดติดตั้งอยู่บนเครื่องอัด และใส่ความจุของถาดทั้งหมดลงในอุปกรณ์ด้วยมือ กลไกฐานเข็มของอุปกรณ์จะกดหัววัดและขั้วบวกและขั้วลบของความจุด้วยแรงกดที่เหมาะสม เพื่อให้การเชื่อมต่อระหว่างฐานเข็มและความจุเป็นไปอย่างรวดเร็วและเชื่อถือได้





2.1  ข้อกำหนดและวัตถุประสงค์ของการออกแบบโครงการ

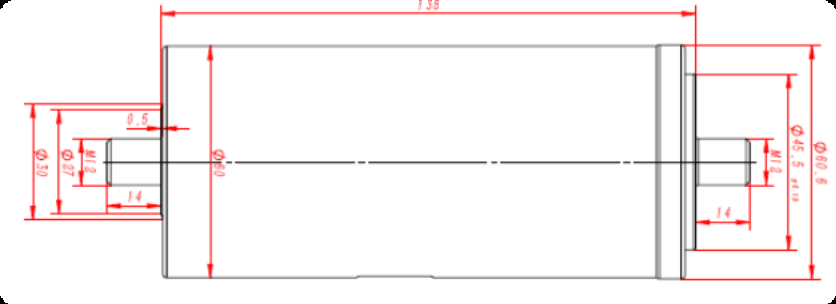

ในปัจจุบัน ลูกค้าจำเป็นต้องทดสอบความจุของตัวเก็บประจุทรงกระบอก และข้อมูลจำเพาะของแบตเตอรี่ที่ใช้ได้ (ตามที่แสดงในตารางด้านล่าง) โดยขนาดโดยละเอียดจะต้องเป็นไปตามรูปวาดขนาดโครงร่างของแบตเตอรี่

2.2  ฟังก์ชัน หลักของระบบ

หน้าที่หลักของเครื่องกดมีดังนี้:

1) จัดให้มีหัววัดอิเล็กโทรดสี่ตัวสำหรับการทดสอบแบตเตอรี่

2) กดอิเล็กโทรดเพื่อให้แน่ใจว่าการเชื่อมต่อระหว่างอิเล็กโทรดและเครื่องขึ้นรูปสารเคมีมีความน่าเชื่อถือ

3) จัดเตรียมแท่นเชื่อมต่อถาดตัวเก็บประจุและเครื่องกดและกลไกการวางตำแหน่ง







3. การออกแบบโครงร่างโดย รวม

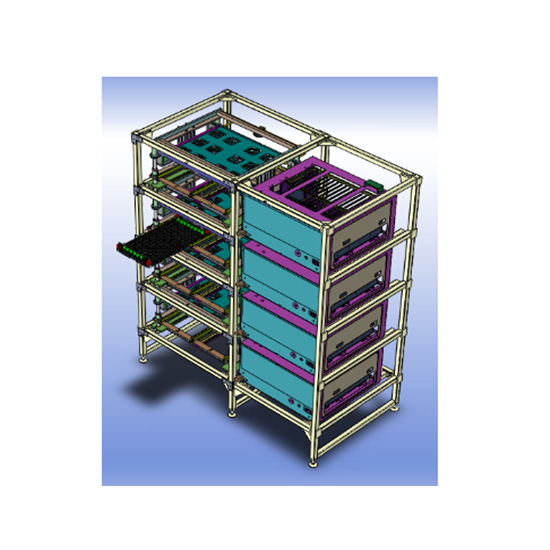

3.1 องค์ประกอบระบบโดยรวม:

1) เตียงเข็ม 16 ช่อง

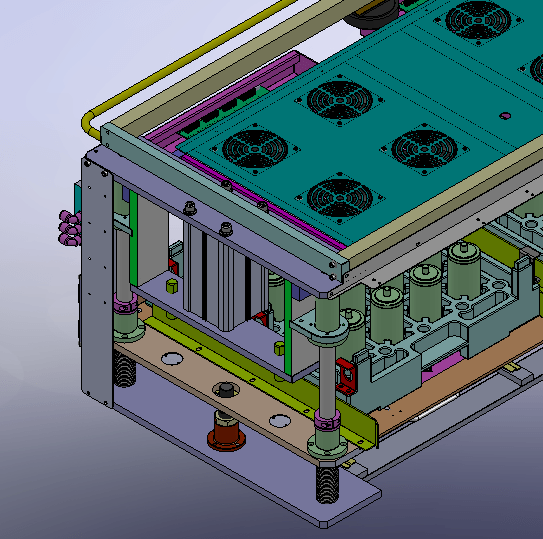

3.2 การออกแบบแผนผังแผนกเครื่องกล

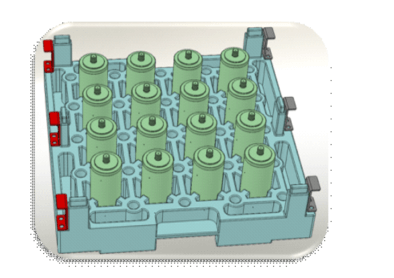

3.2.1 พาเลท

 แผ่น C -onvex แบบวงแหวน ถูกติดตั้งที่ด้านล่างของเซลล์เดียว ซึ่งสามารถกักเก็บอิเล็กโทรไลต์ที่รั่วไหลได้บางส่วน ช่องระบายความร้อนด้านบนและด้านล่างถูกติดตั้งที่จุดตัดของซี่โครงเสริมแรง เพื่อให้ถาดมีประสิทธิภาพการระบายความร้อนที่ดี ขณะเดียวกัน โครงตามขวางก็ถูกขยายให้กว้างขึ้นเกือบสองเท่าเพื่อเพิ่มความแข็งแรงของถาด ซึ่งสามารถป้องกันการเสียรูปของถาดแบบเว้าได้อย่างมีประสิทธิภาพ

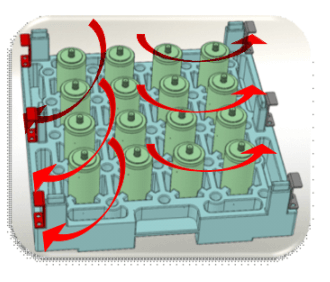

3.2.2  การวิเคราะห์การไหลของH

โหมดการกระจายความร้อน:

กลไกการระบายความร้อนได้รับการออกแบบไว้ที่ด้านบนของชุดกดแต่ละชุด โดยมีช่องรับอากาศอยู่ด้านบนและช่องระบายอากาศอยู่ด้านล่างและรอบๆ ถาด เพื่อให้แน่ใจว่ามีอุณหภูมิสม่ำเสมอในชุดกด

ปริมาณอากาศเสีย: 500m3 / ชม.

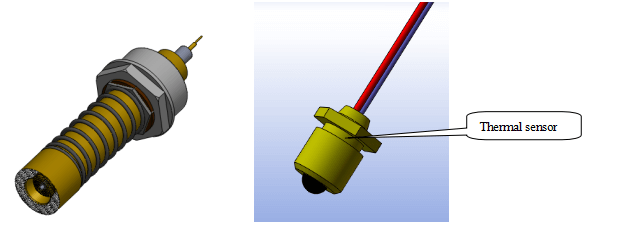

3.2.3  หัววัด ทดสอบและเทอร์มิสเตอร์

(อ้างอิงจากภาพวาด)

 ชุดหัววัดชุบทองที่ใช้ในบ้านถูกนำมาใช้และทดสอบด้วยวิธีสี่สาย หัววัดขั้วบวกและขั้วลบทำงานโดยการเชื่อมต่อแบบขาเดี่ยวหลายขาขนานกัน ความน่าเชื่อถือของหน้าสัมผัสของหัววัดได้รับการรับรองโดยกลไกการกด และความต้านทานหน้าสัมผัสน้อยกว่า 10 ม. Ω

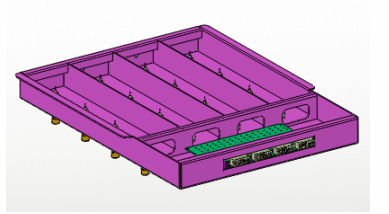

3.2.4  โมดูลP robe

 (อ้างอิง  จาก  ภาพวาด)

โมดูลโพรบเดี่ยวประกอบด้วย 16 ช่องและหนึ่งหน่วย

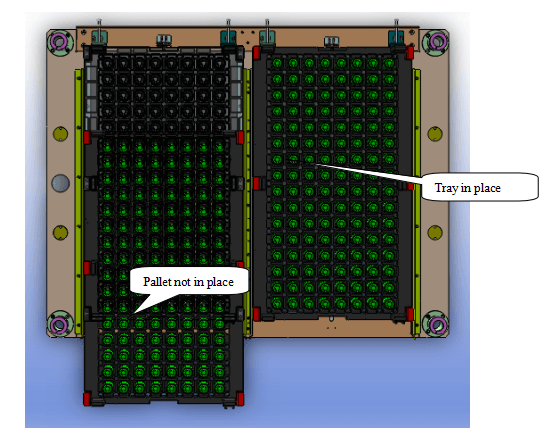

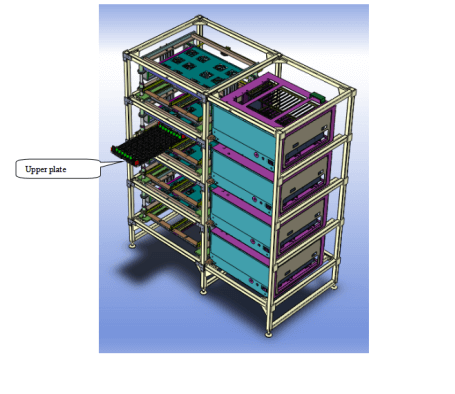

3.2.5 การไหลของแผ่นบนและล่าง (คำอธิบายภาพประกอบ เพื่อใช้อ้างอิงเท่านั้น)

หากไม่มีถาดวางอยู่ ฐานเข็มจะไม่ถูกกดลง (ภาพประกอบเพื่อใช้เป็นข้อมูลอ้างอิงเท่านั้น)



3.3 ระบบเครื่องมือสอบเทียบ:

1. องค์ประกอบของเครื่องมือระบบสอบเทียบ

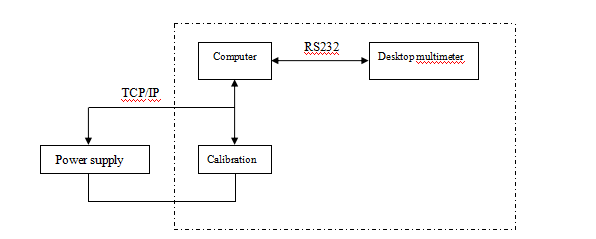

โครงสร้างของระบบเครื่องมือแสดงดังภาพด้านล่าง: ประกอบด้วยถาดดีบัก คอมพิวเตอร์ควบคุม และมัลติมิเตอร์วัดค่า คอมพิวเตอร์ติดตั้งซอฟต์แวร์วัดและควบคุมพิเศษเพื่อควบคุมถาดดีบัก สลับช่องสัญญาณวัดกระแสและแรงดันอัตโนมัติ และอ่านค่าที่วัดได้จากมัลติมิเตอร์ มัลติมิเตอร์นี้ใช้มัลติมิเตอร์ความแม่นยำสูง 6-1/ถาด 20 (34401A) อุปกรณ์ดีบักสามารถทำการวัดกระแสและแรงดัน หรือปรับเทียบกระแสของถาด (แบตเตอรี่ 16 ช่อง) ภายใต้การควบคุมของคอมพิวเตอร์

2. คำอธิบายกระบวนการทดสอบ

1) เชื่อมต่อแหล่งจ่ายไฟของอุปกรณ์และอุปกรณ์แก้ไขข้อบกพร่อง

2) ใส่ถาดแก้จุดบกพร่องลงในฐานเข็ม

3) เชื่อมต่อสายเคเบิลและสายสื่อสารของอุปกรณ์แก้จุดบกพร่อง (รวมทั้งคอมพิวเตอร์ มัลติมิเตอร์ และถาดแก้จุดบกพร่อง)

4) เริ่มต้นซอฟต์แวร์พิเศษของระบบเครื่องมือสอบเทียบคอมพิวเตอร์ ตั้งค่าพารามิเตอร์และเริ่มการทดสอบ หลังจากเริ่มต้น คอมพิวเตอร์จะควบคุมอุปกรณ์จ่ายไฟโดยอัตโนมัติให้เข้าสู่สถานะการชาร์จ/การคายประจุตามค่ากระแสไฟฟ้าที่ตั้งไว้ ขณะเดียวกัน คอมพิวเตอร์จะควบคุมอุปกรณ์ทดสอบให้เปลี่ยนช่องสัญญาณ ปรับเทียบ หรือวัดค่าช่องสัญญาณที่ตั้งไว้ หลังจากการทดสอบเสร็จสิ้น ข้อมูลจะถูกสรุปลงในตาราง Excel โดยอัตโนมัติ
