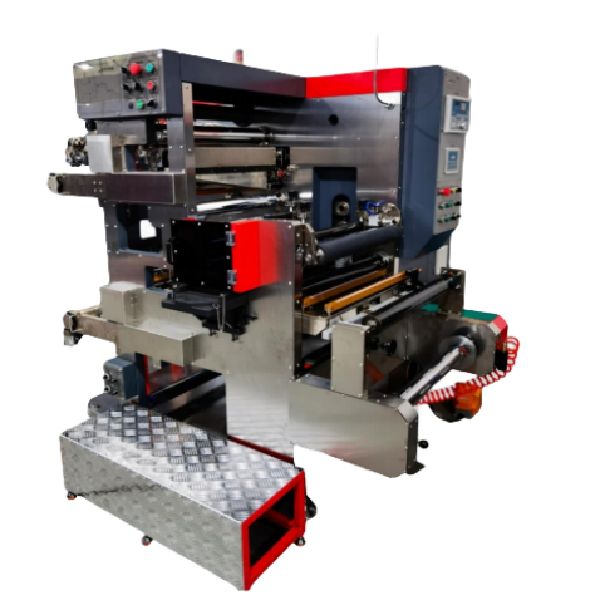

เครื่องตัดอิเล็กโทรดแบบต่อเนื่องความกว้าง 500 มม. สำหรับ  การผลิตแบตเตอรี่โซเดียมไอออน

1. ภาพรวมอุปกรณ์

1.1 ฟังก์ชั่นอุปกรณ์

เลขที่	รายการ	ข้อมูลจำเพาะทางเทคนิค	หมายเหตุ
1	วัสดุที่ใช้ได้	แผ่นอิเล็กโทรดหลังการเคลือบและการรีด: LFP, LCO, LMO, NCM, NCA, LTO, กราไฟท์ ฯลฯ
2	ข้อมูลจำเพาะของพื้นผิว	ฟอยล์อลูมิเนียม (AL): ความหนา 9–30μm, ความกว้าง 50–500 มม., เส้นผ่านศูนย์กลางม้วนสูงสุด: 400 มม.
		แผ่นทองแดง (Cu): ความหนา 6–30μm, ความกว้าง 50–500 มม., เส้นผ่านศูนย์กลางม้วนสูงสุด: 400 มม.
3	การออกแบบความกว้างของลูกกลิ้ง	650 มม.
4	รับประกันความกว้างในการผ่า	30–500 มม.
5	ความเร็วในการทำงานเชิงกล	50ม./นาที
6	ความเร็วในการตัด	1–40ม./นาที	ขึ้นอยู่กับคุณภาพการตัด
7	ช่วงความหนาของอิเล็กโทรด	70–250ไมโครเมตร
8	วิธีการตัด	1. การตัดด้วยใบมีดหมุนแบบผสม; 2. โครงสร้างเครื่องตัดแบบนิชิมูระ; 3. ข้อกำหนดที่จะกำหนด
9	วิธีการกรอกลับ	การกรอเพลาเฟืองท้ายแบบคู่สลับกัน

1.2 หลักการทำงาน

แผ่นอิเล็กโทรดบวกและลบที่ม้วนด้วยเครื่องรีดจะถูกบรรจุเข้าสู่ระบบคลายม้วน ภายใต้แรงดึง แผ่นอิเล็กโทรดจะถูกลำเลียงไปยังชุดใบมีดที่กำหนดค่าตามมาตรฐานกระบวนการสำหรับการตัด แผ่นที่ตัดจะถูกกรอกลับโดยระบบกรอกลับด้านบนและด้านล่าง ในขณะที่ขอบด้านข้างจะถูกรวบรวมโดยระบบรวบรวมขอบเฉพาะ
เครื่องนี้ติดตั้งระบบนำทางเว็บอัตโนมัติ ระบบควบคุมความตึง และระบบดูดฝุ่น (รวมถึงระบบดูดฝุ่นในบริเวณใบมีด) ระบบเหล่านี้ช่วยให้มั่นใจได้ถึงการป้อนวัสดุที่ราบรื่น ประสิทธิภาพการตัดที่เสถียร และเป็นไปตามข้อกำหนดด้านเสี้ยนและความตรง

1.3 เวิร์กโฟลว์การดำเนินงาน

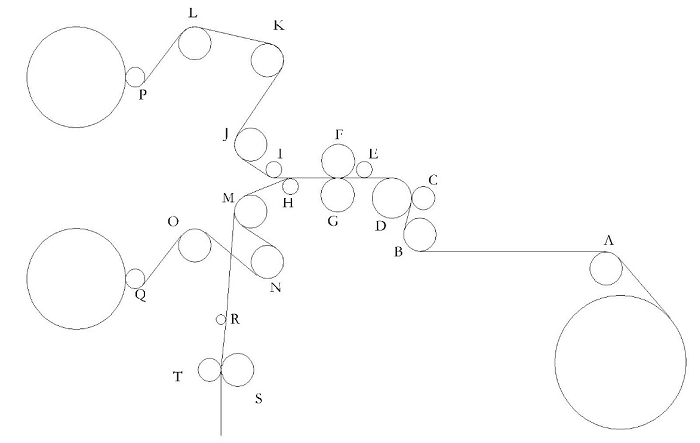

การใช้รถเข็นถ่ายโอน โหลดวัสดุลงบนเพลาคลายออก → โต๊ะต่อ → ลูกกลิ้งดึง → กลุ่มใบมีดตัด → กลุ่มลูกกลิ้ง → เพลาเฟืองท้ายด้านบนและด้านล่าง → การกรอแต่งกลับ → ตั้งค่าความตึงที่ต้องการ → สลับการนำทางเว็บไปที่โหมดอัตโนมัติ → กดเริ่ม → เครื่องจะกรอและกรอกลับโดยอัตโนมัติ



1.4 โครงสร้างโดยรวม

ขนาดโดยประมาณ:

·  เครื่องหลัก: 180 ซม. (ยาว) × 230 ซม . (กว้าง) × 190 ซม. (สูง)

·  เครื่องดูดฝุ่น: 80ซม. (ยาว) × 80ซม. (กว้าง) × 140ซม. (สูง)

·  รถเข็นใบมีด: 120ซม. (ยาว) × 40ซม. (กว้าง) × 100ซม. (สูง)

1.5 โครงสร้างองค์ประกอบหลัก

1.5.1 ระบบคลายเกลียว

เลขที่	รายการ	คำอธิบาย
1	เครื่องคลายม้วน	แกนกลางแบบเพลาเดี่ยวคลายออก; แกน 3 นิ้ว; เส้นผ่านศูนย์กลางม้วนสูงสุด 400 มม.; ความกว้าง ≤ 500 มม.
2	โต๊ะต่อสาย	ประเภทแท่งอัดลมคู่
3	การแนะนำเว็บ	เซอร์โวนำทางด้วยอัลตราโซนิก ระยะชัก ±40 มม. ความแม่นยำ ±0.2 มม.
4	ระบบความตึงเครียด	ระบบควบคุมแรงบิดแบบวงปิดอัตโนมัติเต็มรูปแบบ ปรับได้ 0–250N



1.5.2 กลไกการตัด

เลขที่	รายการ	คำอธิบาย
1	ความเร็วเชิงกล	สูงสุด 50ม./นาที
2	ความเร็วในการตัด	0–40ม./นาที
3	วิธีการตัด	ใบพัดหมุนแบบผสม โครงสร้างแบบนิชิมูระ ข้อมูลจำเพาะจะสรุปให้ทราบภายหลัง
4	ใบมีด	วัสดุ: โลหะผสมทังสเตน ใบมีดด้านบน: Φ100×Φ65×0.7 มม. (35°) ใบมีดด้านล่าง: Φ100×Φ65×2.0 มม. (90°)
		อายุการใช้งานของใบมีด: อิเล็กโทรดบวก: 150–200k เมตร อิเล็กโทรดลบ: 250–300k เมตร; ใช้ซ้ำได้ 10x
5	การปรับใบมีด	ระยะห่างใบมีดปรับได้ เข้าได้โดยใช้เกลียวสกรู
6	ระบบขับเคลื่อนใบมีด	มอเตอร์เซอร์โว; ความเร็วใบมีดปรับได้ตามเปอร์เซ็นต์ผ่านแผงควบคุม
7	อุปกรณ์ทำความสะอาด	แปรงปล่อยตรงที่ใบมีดล่าง
8	ความแม่นยำของความกว้างของการตัด	≤±0.1 มม.
9	ข้อผิดพลาดของงูอิเล็กโทรด	≤±0.3มม./100ซม.
10	เศษโลหะ	ตามยาว: <6μm; ตามขวาง: <10μm



1.5.3 ระบบการกรอกลับ

เลขที่	รายการ	คำอธิบาย
1	เพลาย้อนกลับ	การกรอแบบสลับแกนคู่; เพลาสลิป; แกน 3 นิ้ว; เส้นผ่านศูนย์กลางสูงสุด 40 ซม.; ห่วงเดี่ยว 4 ซม.
2	ความแม่นยำในการกรอกลับ	≤±0.4 มม.
3	ลูกกลิ้งแรงดัน	ลูกกลิ้งแรงโน้มถ่วง (75 มม.); ระบบเปิด/ปิดด้วยลม; ขนาดอื่นๆ ให้เลือก
4	การเก็บฝุ่น	การทำความสะอาดด้วยแปรงคู่ (ด้านบน/ด้านล่าง); แปรงขับเคลื่อนด้วยสเต็ปเปอร์; ท่อดูดแบบบูรณาการ; การสกัดโซนใบมีด
5	หน่วยตัดแต่งขอบ	ระบบขับเคลื่อนด้วยเซอร์โวคู่ ปรับแรงบิดได้ ปรับแต่ง >5 มม. รวบรวมลงในถัง



1.5.4 ระบบควบคุม

เลขที่	รายการ	คำอธิบาย
1	หน่วยควบคุมหลัก	1. แผงควบคุมส่วนกลางแบบหมุนได้ 2. ตัวควบคุมหลัก OMRON พร้อมอีเทอร์เน็ต 3. ส่วนประกอบสำคัญทั้งหมดเป็นแบรนด์นำเข้า
2	เค้าโครงตู้ไฟฟ้า	1. การจัดการเค้าโครงแบบแบ่งส่วน 2. โซนแยกสำหรับเครื่องจักร ระบบลม และระบบไฟฟ้า 3. แผงไฟฟ้าแยกจากฝุ่นละอองเพื่อความสะดวกในการบำรุงรักษา
3	สัญญาณเตือนภัย / การบำรุงรักษา	1. ติดตั้งไฟเตือนสามสีและเสียงเตือน 2. สัญญาณเตือนด้วยภาพและเสียงสำหรับการสตาร์ทเครื่องจักร/ความผิดปกติ 3. อินเทอร์เฟซการควบคุมรวมถึงตารางตรวจสอบ IO
4	ข้อมูลจำเพาะทางไฟฟ้า	1. 480V / 60Hz, 3 เฟส (มาตรฐานสหรัฐอเมริกา); 2. ปริมาณการใช้ลม: 13 ลิตร/ชม.; 3. กำลังไฟรวม: ประมาณ 6,000 วัตต์
5	เวลาการทำงานของเครื่องจักร	≥99% (อัตราการแตกของเว็บ <1%)



1.6 ส่วนประกอบหลัก

เลขที่	ชื่อ	ยี่ห้อ	ต้นทาง
1	หน่วย PLC	ออมรอน	ประเทศญี่ปุ่น
2	หน้าจอสัมผัส	หัวหน้าแผงควบคุม	จีน
3	ระบบควบคุมแรงตึง	ครูอิดา	จีน
4	ระบบนำทางเว็บ	ครูอิดา	จีน
5	อินเวอร์เตอร์	มิตซูบิชิ	ประเทศญี่ปุ่น
6	วงจรแรงดันต่ำ	ชไนเดอร์	ฝรั่งเศส
7	มอเตอร์อินเวอร์เตอร์	ซีพี	จีน
8	มอเตอร์เซอร์โว	มิตซูบิชิ	ประเทศญี่ปุ่น
9	มอเตอร์สเต็ปเปอร์	ยานคอน	จีน
10	อุปกรณ์นิวเมติกส์	แอร์แทค	ไต้หวัน, จีน
11	วาล์วไฟฟ้า-นิวเมติกส์	เอสเอ็มซี	ประเทศญี่ปุ่น
12	สวิตช์แบบ Proximity	ดีซีเอฟ	จีน
13	ไกด์เชิงเส้น	พีเอ็มไอ	ไต้หวัน, จีน
14	ตลับลูกปืน	NSK / ท้องถิ่น	ญี่ปุ่น / จีน
15	กระปุกเกียร์แบบดาวเคราะห์	เดกซ์โก้	จีน
16	การเชื่อมต่อ	จีแซดดี	จีน
17	เพลาเฟืองท้าย	สั่งทำพิเศษ	จีน
18	ใบมีด	เซิงกง/อูลิน	จีน

อุปกรณ์เสริมที่รวมอยู่ (ต่อหน่วย)

เลขที่	ชื่อ	แบบอย่าง	จำนวน	หน่วย	หมายเหตุ
1	รถเข็นใบมีดไฮดรอลิก	FT500 พิเศษ	1	ชุด
2	ชุดใบมีด	FT500 พิเศษ	1	ชุด
3	รถเข็นยกไฮดรอลิก	FT500 พิเศษ	1	ชุด
4	ชุดลูกกลิ้งแรงดัน	70 มม.	6	ชุด	อื่นๆ ทางเลือก
5	ใบมีดด้านบน	Φ100×Φ65×0.7มม.	10	ชิ้น	อื่นๆ ทางเลือก
6	ใบมีดล่าง	Φ100×Φ65×2.0มม.	10	ชิ้น	อื่นๆ ทางเลือก
7	สเปเซอร์ใบมีด	19 มม.	10	ชิ้น	อื่นๆ ทางเลือก
8	ชุดสเปเซอร์	จะแจ้งภายหลัง	1	ชุด	อื่นๆ ทางเลือก
9	ประแจตะขอ	ซี32	1	พีซี	สำหรับการเปลี่ยนใบมีด
10	ฐานใบมีดแบบ V	-	2	ชิ้น	สำหรับการเปลี่ยนใบมีด
11	เครื่องดูดฝุ่น	WHXC-2200	1	ชุด
12	ชุดเครื่องมือมาตรฐาน	ประแจหกเหลี่ยม ไขควง	1	ชุด
13	คู่มือผู้ใช้	-	1	สำเนา
14	คู่มืออุปกรณ์เสริม	-	4	สำเนา
