สายการผลิตชุดประกอบแบตเตอรี่แบบกึ่งอัตโนมัติสำหรับแบตเตอรี่สำรองพลังงานภายในบ้าน

การแนะนำผลิตภัณฑ์

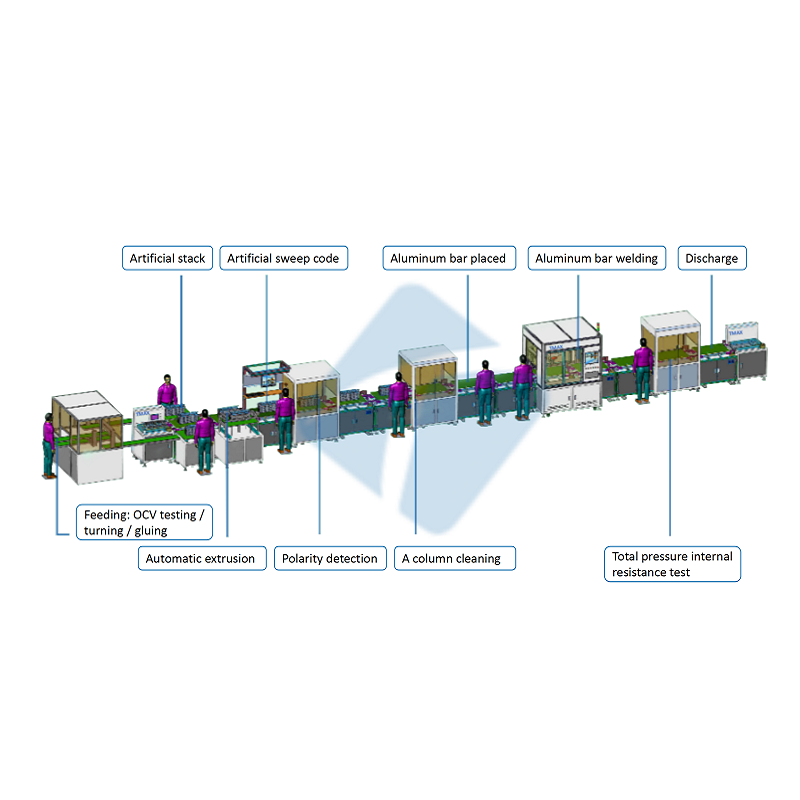

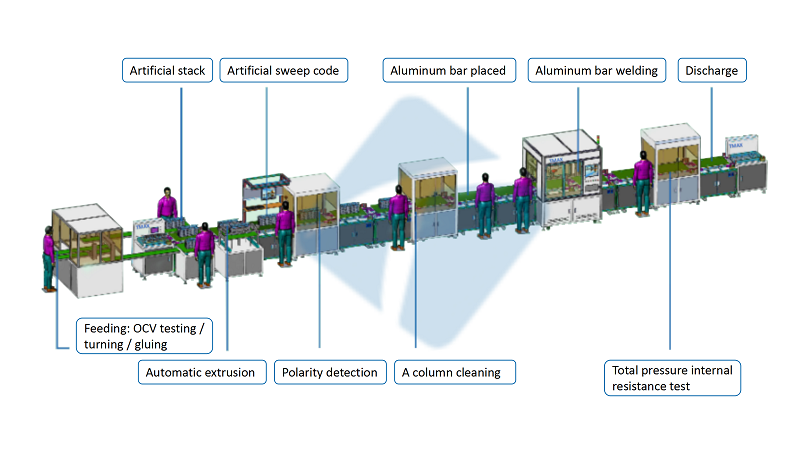

สายการผลิตที่กำหนดเองนี้ใช้หลัก ๆ เพื่อทำให้การประกอบ การทดสอบ และการเชื่อมของโมดูลชุดแบตเตอรี่ลิเธียมเก็บพลังงานเปลือกสี่เหลี่ยมเสร็จสมบูรณ์ แพ็คเกจสายการผลิตกึ่งอัตโนมัตินี้ประกอบด้วยการป้อนด้วยมือ การสแกนเซลล์ การเรียงลำดับอัตโนมัติ การพลิกอัตโนมัติ การติดกาวอัตโนมัติ การซ้อนด้วยมือ การอัดรีดอัตโนมัติ การมัดด้วยมือ การสแกนบาร์โค้ดด้วยมือ การเข้าเล่ม การตรวจจับขั้วอัตโนมัติ การทำความสะอาดขั้วอัตโนมัติ การวางบัสบาร์ด้วยมือ การเชื่อมด้วยเลเซอร์อัตโนมัติ การตรวจจับจุดเชื่อมด้วยมือ การทดสอบความต้านทานภายในแรงดันทั้งหมดของผลิตภัณฑ์กึ่งสำเร็จรูป การทำงานแบบออฟไลน์ด้วยตนเอง และการรีฟลักซ์ขึ้นและลงอัตโนมัติของถาดเปล่า

การกำหนดค่าและมาตรฐานอุปกรณ์ทั่วไป:

1. อุปกรณ์นี้มีอินเทอร์เฟซการสื่อสาร PLC และ HMI ซึ่งสามารถดูสถานะเครื่องจักรและการตั้งค่าพารามิเตอร์ได้

2. สีที่ปรากฏของอุปกรณ์จะต้องอิงตามจานสีที่ลูกค้าจัดเตรียมไว้ (หากลูกค้าไม่ได้ร้องขอ จานสีที่มีอยู่จะยึดตาม)

3. วัดระยะห่าง 100 มม. จากผนังด้านนอกของเครื่อง และเสียงของอุปกรณ์ควรน้อยกว่า 80dB

4. อุปกรณ์จะต้องเป็นไปตามมาตรฐานความปลอดภัยและข้อกำหนดทั้งหมดที่กำหนดโดยมาตรฐานความปลอดภัยอุปกรณ์แห่งชาติที่เกี่ยวข้องและข้อบังคับความปลอดภัยของผู้ซื้อ

รายการยี่ห้อส่วนประกอบหลัก

ส.น.	หมวดหมู่ชิ้นส่วนมาตรฐาน	คำอธิบายฟังก์ชันและข้อจำกัดของแบรนด์	ต้นกำเนิด
1	ชั้นวางเครื่องจักร	โปรไฟล์อลูมิเนียม + การทาสีพื้นผิวแผ่นโลหะ	จีน
2	ชิ้นส่วนที่ผ่านการแปรรูป	พื้นผิวของชิ้นส่วนอลูมิเนียมถูกพ่นทรายและออกซิไดซ์ และชิ้นส่วนเหล็กถูกชุบด้วยไฟฟ้า	จีน
3	คน-เครื่องจักร	เวเรนตัน
4	พีแอลซี	พานาโซนิค/ผู้อำนวยการ	ญี่ปุ่น/จีน
5	การแสดงผล	เลอโนโว
6	คอมพิวเตอร์อุตสาหกรรม	แอดวานเทค
10	แหล่งจ่ายไฟ	ออมรอน/หมิงเว่ย
11	เซ็นเซอร์	พานาโซนิค, ออมรอน, แอร์แทค	ญี่ปุ่นและไต้หวัน
12	อุปกรณ์ควบคุมไฟฟ้า	ชินท์
13	คอนแทคเตอร์	ชินท์
14	ปุ่ม
15	มอเตอร์ธรรมดา	ไทจิง
16	มอเตอร์สเต็ปเปอร์	ยิ่งชิดะ
17	มอเตอร์เซอร์โว	ผู้อำนวยการ/พานาโซนิค
18	บอร์ด I/O	เล่ยไซ
19	กระบอกสูบ, โซลินอยด์วาล์ว	แอร์แทค	ไต้หวัน
20	ตลับลูกปืนหรือตลับลูกปืนเชิงเส้น	NSK 、FAG	ประเทศญี่ปุ่น
21	รางนำทาง	ไฮวิน、ทีบีไอ	ไต้หวัน
22	ชิ้นส่วนมาตรฐานโครงสร้าง	ยีเฮดะ

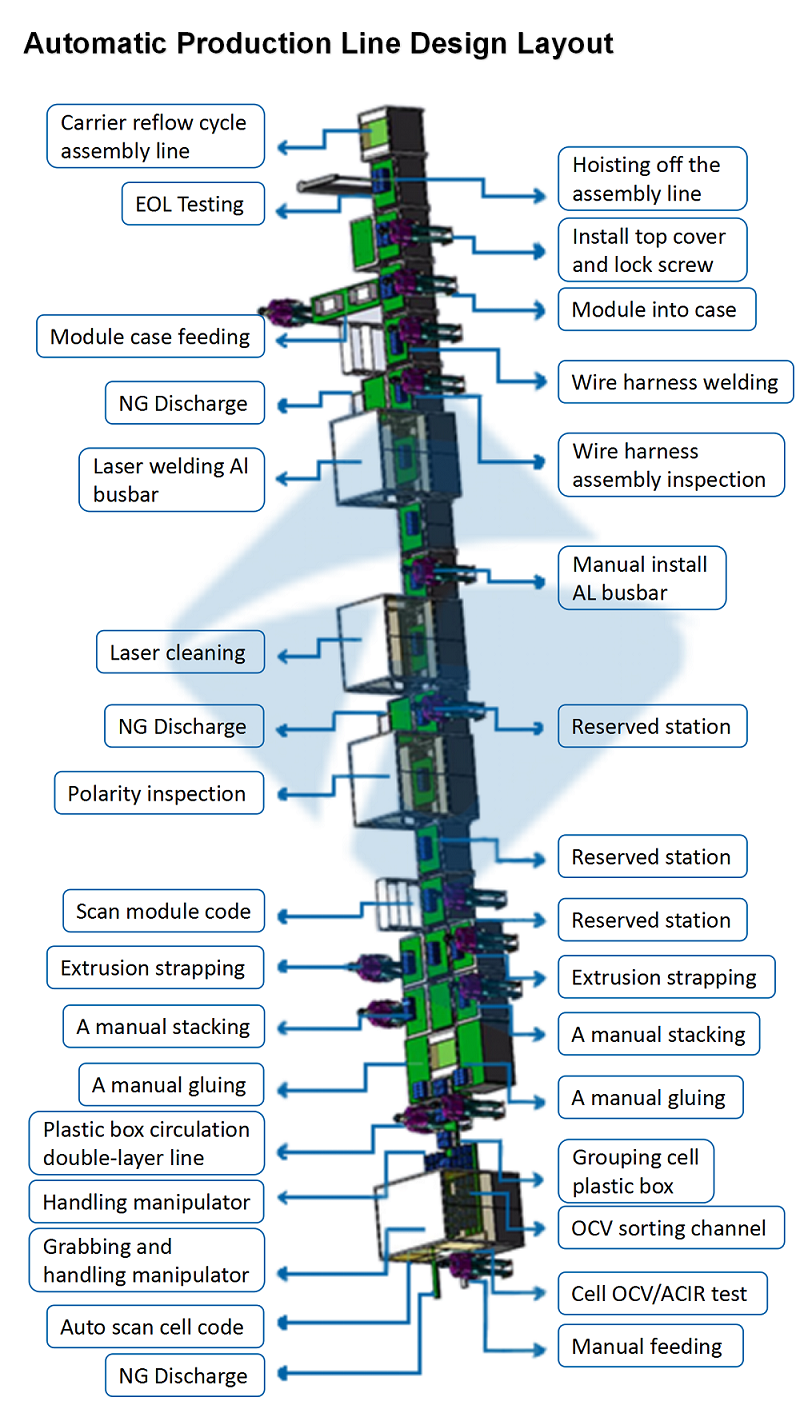

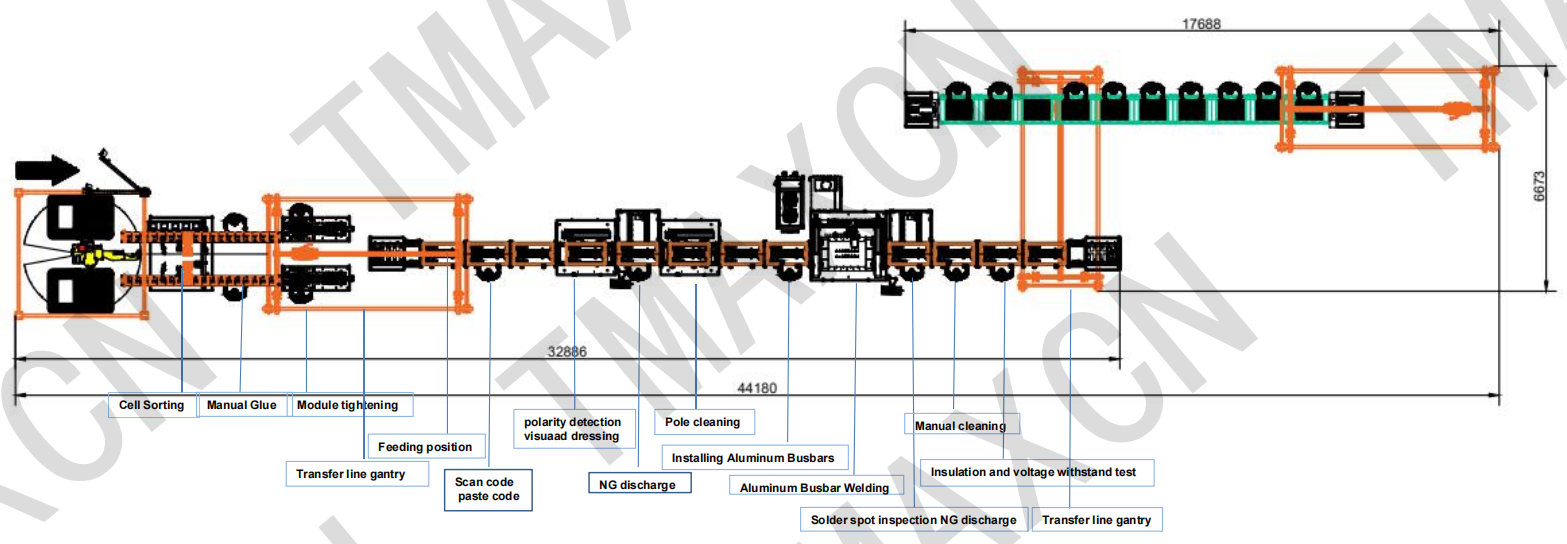

สายการผลิตนี้ครอบคลุมกระบวนการผลิตชุดแบตเตอรี่ทรงสี่เหลี่ยมทั้งหมดเป็นหลัก โดยมีความยาวรวม 16 เมตร สายการผลิตทั้งหมดประกอบด้วยชุดอุปกรณ์ต่างๆ ดังต่อไปนี้:

① การโหลดเซลล์ ② การประกอบชุดแบตเตอรี่ ③ การบัดกรีขั้วต่อ Al Bar ของชุดแบตเตอรี่ ④ การบัดกรีแผงวงจร BMS ⑤ การตรวจสอบผลิตภัณฑ์สำเร็จรูปของชุดแบตเตอรี่ ฯลฯ เวิร์กสเตชันหลายชุดถูกรวมเข้าด้วยกันเพื่อสร้างอุปกรณ์ที่ครบครัน ซึ่งสามารถเชื่อมต่อหรือใช้งานเดี่ยวๆ ได้ อินเทอร์เฟซใช้งานง่าย ชัดเจน ใช้งานง่าย และบำรุงรักษาง่าย แต่ละอุปกรณ์มีระบบควบคุมและหน้าจอแสดงผลแยกกัน
