ชุดแบตเตอรี่ลิเธียม ซีรีส์ 1-24 (120A) หรือแผ่นป้องกัน 1-32

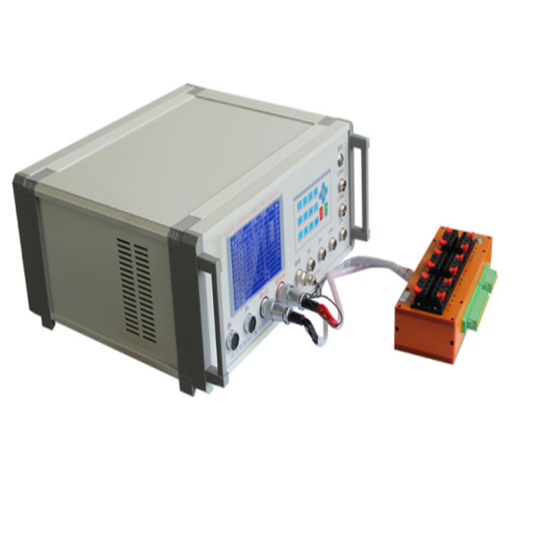

เครื่องทดสอบ BMS
1. บทนำการใช้งานและฟังก์ชัน
1.1 การใช้งาน: ส่วนใหญ่ใช้เพื่อตรวจจับว่าดัชนีการทำงานของแบตเตอรี่พลังงาน
บอร์ดป้องกันอยู่ภายในช่วงพารามิเตอร์ เพื่อจัดเตรียมชุดมาตรฐานการตรวจจับสำหรับ
พนักงาน ส่วนใหญ่ใช้สำหรับทดสอบบอร์ดป้องกันแบตเตอรี่ไฟฟ้าของบอร์ดป้องกัน
ผู้ผลิตและผู้ผลิตแบตเตอรี่พลังงาน

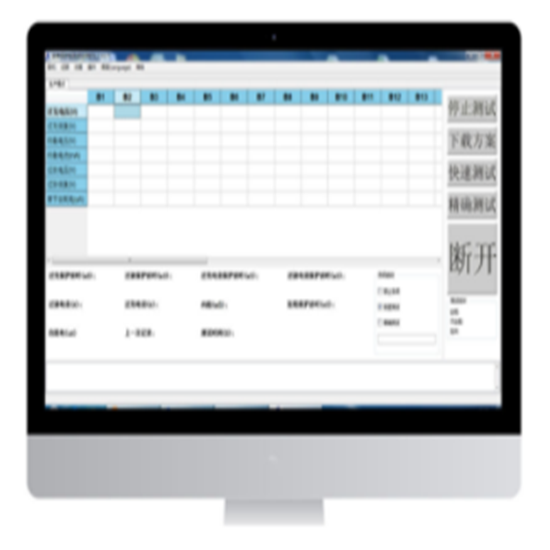

1.2 บทนำฟังก์ชัน: ระบบทดสอบบอร์ดป้องกัน PBTS แบ่งออกเป็นการทดสอบอย่างรวดเร็วและ
การทดสอบที่แม่นยำ
การทดสอบที่แม่นยำ: สามารถตรวจจับค่าพารามิเตอร์การทำงานต่างๆ ได้อย่างแม่นยำ
บอร์ดป้องกันแบตเตอรี่ไฟฟ้า (ข้อผิดพลาดคือ 5mV) อำนวยความสะดวกในการแก้ไขข้อบกพร่องและการพัฒนา
ของตัวอย่าง และจัดทำชุดมาตรฐานสำหรับการตรวจจับอย่างรวดเร็วสำหรับบุคลากรวิจัยและพัฒนา
การทดสอบอย่างรวดเร็ว: ตั้งค่าพารามิเตอร์การทดสอบตามพารามิเตอร์การออกแบบของบอร์ดป้องกัน
เพื่อดำเนินการทดสอบอย่างรวดเร็วซึ่งสะดวกสำหรับผู้ผลิตบอร์ดป้องกันและพลังงาน
ผู้ผลิตแบตเตอรี่จะดำเนินการทดสอบและส่งมอบขนาดใหญ่และรวดเร็ว นอกจากนี้ยังสามารถนำไปประยุกต์ใช้กับ
การทดสอบบอร์ดป้องกันของโครงร่างฮาร์ดแวร์ต่างๆ และโครงร่างซอฟต์แวร์บางส่วน
2. ประสิทธิภาพหลัก
2.1 รายการทดสอบปกติ:
การทดสอบความต้านทานภายใน การทดสอบการชาร์จเกินและการคายประจุ การกู้คืนการชาร์จเกิน การทดสอบการชาร์จเกินและ
การทดสอบการกู้คืนการคายประจุ การทดสอบกระแสเกิน (การชาร์จกระแสเกินและการปล่อยกระแสเกิน)
แรงดันป้องกันการชาร์จเกิน แรงดันการกู้คืนการชาร์จเกิน การชาร์จเกินและการคายประจุ
การป้องกันแรงดันไฟ, แรงดันการกู้คืนการชาร์จเกิน, การป้องกันกระแสเกิน ฯลฯ
2.2 รายการทดสอบพิเศษ:
การทดสอบการป้องกันไฟฟ้าลัดวงจร (หมายถึงการทดสอบการป้องกันไฟฟ้าลัดวงจรจริงระดับไมโครวินาที)
การทดสอบการใช้พลังงานด้วยตนเองแบบส่วนเดียว (หมายถึงการใช้พลังงานด้วยตนเองที่แท้จริงและแม่นยำ)
การบริโภคของแต่ละส่วน)
กระแสสมดุลและแรงดันสมดุล (สามารถจับกระแสสมดุลและ
แรงดันเปิดเท่ากัน)
การสแกนอินฟราเรด (การสแกนบาร์โค้ด) สแกนหมายเลข ID ของแผงป้องกันแต่ละแผงและจัดเก็บ
บันทึก
3. พารามิเตอร์ทางเทคนิค
3.1 โมดูลกระแสไฟสูง: ระดับกระแสไฟคือ 120A และความแม่นยำของกระแสไฟคือ 0.1A
3.2 โมดูลแรงดันไฟฟ้า: ช่วงแรงดันไฟฟ้า 0.5-5V, เอาต์พุตที่ตั้งโปรแกรมได้ 0.5-5V, ความแม่นยำของแรงดันไฟฟ้า
5มิลลิโวลต์
3.3 โมดูลไฟฟ้าลัดวงจร: ซุปเปอร์คาปาซิเตอร์ ซึ่งจำลองแรงดันแบตเตอรี่ของแพ็คได้อย่างสมบูรณ์
ลัดวงจรแผงป้องกันทันที และจับเวลาลัดวงจรได้อย่างแม่นยำ
ปัจจุบัน.
รายการทดสอบ | ขอบเขตการทดสอบ | ความแม่นยำ |
จำนวนชุดการทดสอบ | ซีรีส์ 1-24 | |
แรงดันอ้างอิง | LiCoO2 (3.8V) LiFePO4 ( 3.0V ) | |
แรงดันไฟฟ้าป้องกันการชาร์จเกิน | 0.5-5V | ±5มิลลิโวลต์ |
แรงดันไฟฟ้าป้องกันการคายประจุเกิน | 0.5-5V | ±5มิลลิโวลต์ |
แรงดันไฟฟ้ากู้คืนเมื่อชาร์จเกิน (กู้คืนด้วยตนเอง) | 0.5-5V | ±5มิลลิโวลต์ |
แรงดันไฟฟ้ากู้คืนจากการคายประจุเกิน (การกู้คืนด้วยตนเอง) | 0.5-5V | ±5มิลลิโวลต์ |
กระแสไฟป้องกันการชาร์จเกิน | 1-40เอ | ±0.1แอมป์ |
กระแสไฟป้องกันการคายประจุเกิน | 1-120เอ | ±0.1แอมป์ |
การปรับแรงดันไฟฟ้าเปิดให้เท่ากัน | 0.5-5V | ±5มิลลิโวลต์ |
การปรับสมดุลกระแสไฟฟ้าแบบเรียลไทม์ | 0-1000มิลลิแอมป์ | ±1มิลลิแอมป์ |
ความล่าช้าในการป้องกันกระแสเกิน | 0-15 วินาที | ±1มิลลิวินาที |
ความล่าช้าในการป้องกันการชาร์จเกิน | 0-20 วินาที | ±1มิลลิวินาที |
ความล่าช้าในการป้องกันการปล่อยประจุเกิน | 0-20 วินาที | ±1มิลลิวินาที |
การใช้พลังงานด้วยตนเองแบบส่วนเดียว | 0-500uA | ±1ไมโครแอมแปร์ |
ความต้านทานภายในของลูป | 0-500 มิลลิโอห์ม | ±1 มิลลิโอห์ม |
การป้องกันไฟฟ้าลัดวงจร (มากกว่า 6 ซีรีส์) | 0-9999us | ±1ไมโครวินาที |
แอปพลิเคชัน | บอร์ดป้องกันโครงการฮาร์ดแวร์ทั้งหมดและบอร์ดซอฟต์แวร์บางตัวในตลาด (พิเศษ รายการทดสอบต้องมีการสื่อสาร) |

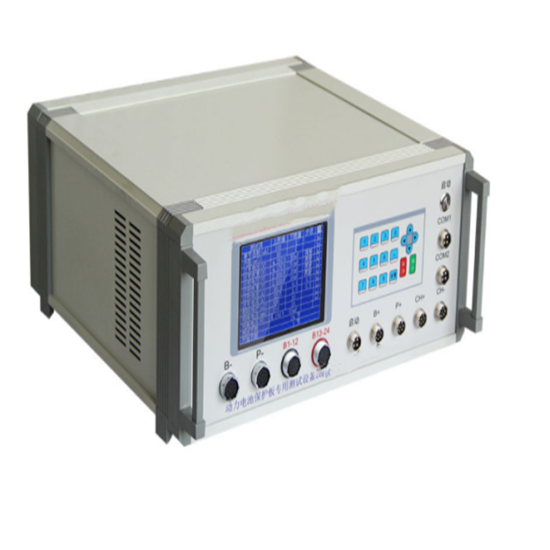

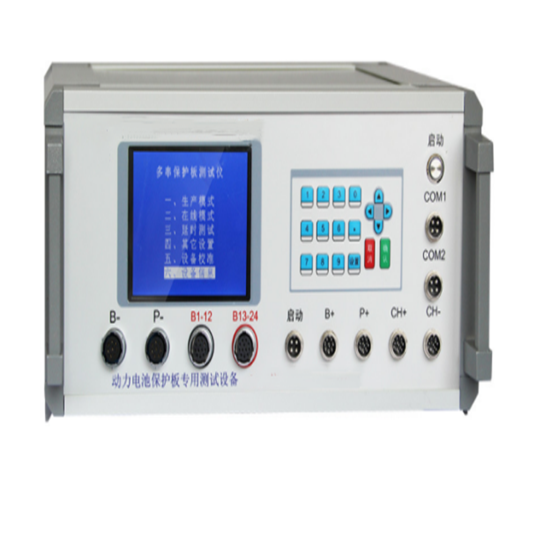

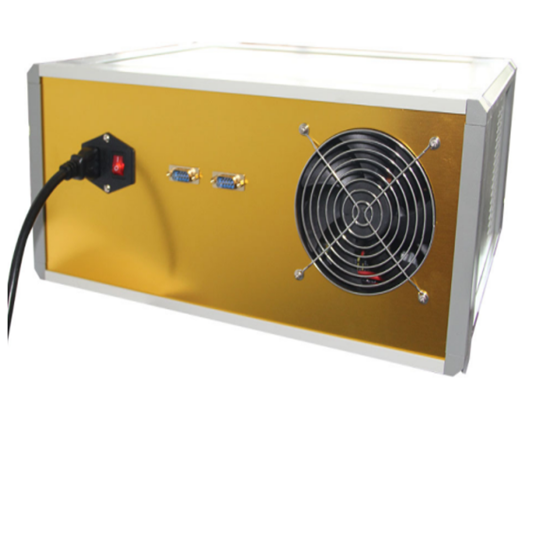

4. รูปลักษณ์และโครงสร้างและข้อกำหนดสภาพแวดล้อมการทำงาน
4.1 ขนาดอุปกรณ์: กว้าง 420 มม. * สูง 200 มม. น้ำหนักสุทธิ 15 กก.
4.2 สภาพแวดล้อมการทำงาน: แหล่งจ่ายไฟทำงานต้องใช้ไฟหลัก AC220V
ช่วงความผันผวนของแหล่งจ่ายไฟ (170-260V) อุณหภูมิสภาพแวดล้อมการทำงาน - 10 ℃ ถึง 40 ℃
ความชื้นในการทำงาน 10% ~ 90% กำลังไฟสูงสุด 600W ซึ่งเกิดขึ้นภายใต้
สภาวะกระแสทดสอบสูง
