เครื่องเชื่อมเลเซอร์สำหรับการเชื่อมแบตเตอรี่ลิเธียมไอออนแบบปริซึม

1 、  ภาพรวมอุปกรณ์

รุ่นเฉพาะทางที่ออกแบบและพัฒนามาเพื่อการเชื่อมแบตเตอรี่ลิเธียมไอออน (แบตเตอรี่พลังงานสื่อสาร แบตเตอรี่สำรองพลังงาน ฯลฯ) ด้วยแคลมป์ที่เหมาะสม ระบบชุดนี้จึงสามารถเชื่อมแผ่นอะลูมิเนียมด้วยเลเซอร์สำหรับรูฉีดของเหลวของ  ฝาครอบ เซลล์แบบปริซึม และการเชื่อมแผ่นสะสมของแผ่นฝาครอบด้วยอิเล็กโทรดบวกและลบ

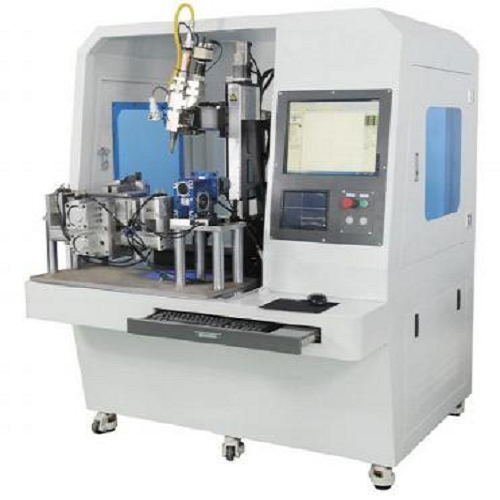

1. แบบร่างอุปกรณ์ (สำหรับอ้างอิง)

2. เวิร์กโฟลว์:

การป้อนด้วยมือ → การบีบอัดกระบอกสูบ → กดปุ่มเริ่มและรอการเชื่อม → หลังจากการเชื่อมเสร็จสิ้น กระบอกสูบจะถูกปล่อย → การรวบรวมวัสดุด้วยมือ การทำงานแบบรอบ



2、พารามิเตอร์ทางเทคนิค

เลขที่	รายการ	พารามิเตอร์
1	ความยาวคลื่นกลาง	1077~1085 นาโนเมตร
2	ความกว้างสเปกตรัมเต็มความสูงครึ่งความกว้าง	<3 นาโนเมตร
3	กำลังขับสูงสุดที่กำหนด	6000 วัตต์
4	ช่วงการควบคุมพลังงาน	10~100%
5	เสถียรภาพพลังงาน (>24 ชั่วโมง)	<0.4%
6	คุณภาพลำแสง	<1.2
7	แรงดันไฟฟ้าขาเข้า	380VAC
8	การใช้พลังงานสูงสุด	8.5 กิโลวัตต์
9	ความถี่การมอดูเลตสูงสุด	50กิโลเฮิรตซ์
10	เวลาขึ้น/ลงของรูปคลื่น	5us
11	วิธีการทำความเย็น	ระบบระบายความร้อนด้วยน้ำ
12	ความยาวสายเคเบิลเอาต์พุต	15 เมตร
13	หัวเอาต์พุตเลเซอร์	ควอเตอร์แบ็ค
14	อุณหภูมิสภาพแวดล้อมการทำงาน	5~40℃
15	อุณหภูมิน้ำหล่อเย็น	18~28℃
16	อุณหภูมิในการจัดเก็บ	-20~60℃

3、ประสิทธิภาพของกระบวนการ

1. ประสิทธิภาพการควบคุมการตอบรับการประมวลผลแบบเรียลไทม์และฟังก์ชันการควบคุมรูปคลื่น ช่วยให้บรรลุเงื่อนไขการเชื่อมที่เหมาะสมที่สุด

2. การออกแบบแบบผสมผสานของหัวสแกนกัลวาโนมิเตอร์ทำให้สามารถเชื่อมจุดและเชื่อมตะเข็บได้ภายในช่วงการประมวลผล

3. ฟังก์ชันเข้าและออกแบบค่อยเป็นค่อยไปจะทำให้การทับซ้อนเสร็จสมบูรณ์ที่จุดเริ่มต้นและจุดสิ้นสุดของการเชื่อมตะเข็บ

4. การตั้งค่าเทอร์มินัลอินพุตและเอาต์พุต (สัญญาณ) ทำให้การทำงานอัตโนมัติง่ายขึ้น

5. การออกแบบโต๊ะทำงานมาตรฐาน การดีบักอุปกรณ์เชื่อมที่ง่ายและยืดหยุ่น

6. ความเข้ากันได้ที่แข็งแกร่งของรุ่นแบตเตอรี่พร้อมอุปกรณ์เชื่อมสากล

7. การควบคุมพีซีสะดวกด้วยฟังก์ชันการสอนวิถี และใช้งานง่าย

8. ติดตั้งด้วยแกนสามแกนเป็นมาตรฐาน สามารถขยายการเชื่อมโยงเป็นสี่แกนเพื่อให้เชื่อมสามมิติในอวกาศได้

9. อินเทอร์เฟซการสนทนาแบบหน้าจอสัมผัสระหว่างคนกับเครื่องจักร ใช้งานง่าย เรียบง่าย และใช้งานง่าย

4. แบรนด์ ส่วนประกอบ  หลัก

เลขที่	ชื่อ	ยี่ห้อ	มาใน  ฟังก์ชั่น	จำนวน/หน่วย
1	แหล่งกำเนิดเลเซอร์	โฮสต์เลเซอร์ไฟเบอร์ 6000W เชื่อมต่อ	แกนแปลงพลังงานไฟฟ้าออปติก	1 ชุด
2	ระบบส่งพลังงาน	ไฟเบอร์ออฟติกมิตซูบิชิ 5 เมตร	การถ่ายโอนพลังงาน	1 ชุด
3	หัวเชื่อม	หัวเชื่อม Jiaqiang QBH	การปลดปล่อยพลังงานและการควบคุมขนาดจุดเชื่อม	1 ชุด
4	ระบบแสดงไฟสีแดง	ผลิตเอง	การเขียนโปรแกรมบ่งชี้	1 ชุด
5	ระบบตรวจจับการเชื่อม	ผลิตเอง	การตรวจจับเอฟเฟกต์การเชื่อมแบบเรียลไทม์ด้วย CCD	1 ชุด
6	ระบบตรวจจับพลังงาน	ผลิตเอง	ตรวจจับความผันผวนของพลังงาน	1 ชุด
7	ระบบระบายความร้อน	เครื่องทำความเย็น Boding 3P อุณหภูมิคู่และควบคุมคู่	วัฏจักรการทำความเย็น	1 ชุด
8	โต๊ะทำงาน	โต๊ะทำงานสี่แกนมาตรฐาน	การควบคุมการเคลื่อนไหว	1 ชุด
