เครื่องเชื่อมเลเซอร์สำหรับการเชื่อมกล่องด้านบนแบตเตอรี่ลิเธียมไอออนแบบปริซึม
1 、 ภาพรวมอุปกรณ์
อุปกรณ์นี้ใช้สำหรับปิดผนึกรอยเชื่อมและเชื่อมรูฉีดของเหลวของฝาครอบด้านบนของแบตเตอรี่เปลือกอลูมิเนียมสี่เหลี่ยม เป็นอุปกรณ์กึ่งอัตโนมัติ ฝาครอบด้านบนที่เข้ามาถูกรัดเข้ากับเปลือกอลูมิเนียมด้วยมือ โดยใช้พื้นผิวปิดผนึกแบตเตอรี่เป็นเกณฑ์มาตรฐานด้านบน โดยจัดวางตำแหน่งจากด้านบนของแผ่นด้านล่างของเซลล์ หลังจากการเชื่อมด้วยเลเซอร์แล้ว จะมีการตรวจหาและประเมินผลด้วยตนเอง อุปกรณ์นี้สามารถเปลี่ยนอุปกรณ์ได้อย่างรวดเร็ว และเหมาะสำหรับการเชื่อมผลิตภัณฑ์หลายรุ่น
2 、 พารามิเตอร์ทางเทคนิค
1. พารามิเตอร์วัสดุขาเข้า
เลขที่ | รายการ | ข้อมูลจำเพาะ | บันทึก |
1 | ขนาดเซลล์บลูพริ้นท์ | ความยาว 153.5มม. ความหนา 54มม. ความสูง 173.5 มม. |
|
3 、 ประสิทธิภาพของกระบวนการ
1. ความแม่นยำของฮาร์ดแวร์
เลขที่ | รายการ | พารามิเตอร์ทางเทคนิค | บันทึก |
1 | ระยะการทำงานที่มีประสิทธิภาพของโต๊ะทำงาน | ยาว 300มม. × กว้าง 300มม. × สูง 200มม. | |
2 | ความแม่นยำในการวางตำแหน่งซ้ำของข้อต่อเชื่อมด้วยเลเซอร์ | ≤ ± 0.02 มม. | |
3 | อัตราคุณสมบัติ | 98.5% | |
4 | ประสิทธิภาพ | 50-70 มม./วินาที | |
5 | โคมไฟสามารถเปลี่ยนได้ | | |
6 | วิธีการเชื่อม | การเชื่อมแนวตั้งและการเชื่อมด้านข้าง (ต้องใช้อุปกรณ์ประกอบที่เกี่ยวข้อง) | |
7 | เครื่องเชื่อมเลเซอร์กำลังสูง | 4000 วัตต์ | |
8 | ความแม่นยำในการปรับความยาวโฟกัสของหัวเชื่อม | 0.02 มม. | |
9 | ฟังก์ชั่นหน่วยความจำพารามิเตอร์การเชื่อม ไม่จำเป็นต้องตั้งโปรแกรมอีกครั้งเพื่อสลับผลิตภัณฑ์ที่ผลิตไปแล้ว | | |
10 | พร้อมฟังก์ชันกำจัดฝุ่นและควัน | | |
11 | ติดตั้งประตูนิรภัยและม่านแสงเพื่อให้มั่นใจถึงความปลอดภัยในการทำงาน | | |
12 | เสียงรบกวน | ≤ 75เดซิเบล | |
13 | อัตราความล้มเหลว | อัตราความผิดพลาด = (เวลาปิดเครื่องที่ผิดพลาด/เวลาใช้งานอุปกรณ์) <2% | |
2. ความแม่นยำของผลิตภัณฑ์
เลขที่ | รายการ | มาตรฐาน |
1 | ความกว้างหน้าแปลนเชื่อม | ＜ 0.3 มม. |
2 | ความลึกของการเจาะเชื่อม | ความลึกของการหลอม 0.5~1.4 มม. ความกว้างของการหลอม 1~1.6 มม. |
3 | ความต้านทานแรงกดของรอยเชื่อม (แรงดึง) | ทนแรงดันไฟฟ้า ＞ 1.1Mpa |
4 | รูปลักษณ์และคุณภาพการเชื่อม | หลังการเชื่อม รอยเชื่อมจะปราศจากข้อบกพร่องต่างๆ เช่น รอยบุ๋ม รอยเชื่อมแตก รอยเชื่อมไม่ตรงแนว และจุดระเบิด รอยเชื่อมจะเรียบและแบนราบ โดยไม่ก่อให้เกิดการเสียรูปอย่างรุนแรงของเปลือก หลังจากการเชื่อม จะไม่มีตะกรันเชื่อมอยู่ภายในเปลือก และเลเซอร์จะไม่เผาไดอะแฟรมภายในและเทปทนความร้อนสูงของเปลือก |
4 、 การกำหนดค่าส่วนประกอบหลัก
ส่วนประกอบอุปกรณ์:
1. ฝาครอบด้านบนส่วนเชื่อมแบตเตอรี่
เลขที่ | คำอธิบาย | พารามิเตอร์ |
1 | โหลดวัสดุด้วยมือโดยใช้พื้นผิวซีลของเซลล์แบตเตอรี่เป็นเกณฑ์มาตรฐาน แล้วยกขึ้นจากด้านล่างของเซลล์แบตเตอรี่เพื่อให้แน่ใจว่ามีความสม่ำเสมอในเกณฑ์มาตรฐานด้านบน กระบอกด้านยาวถูกล็อก กระบอกด้านสั้นถูกล็อก และกระบอกอ้างอิงด้านบนถูกปลดล็อก ปลายด้านล่างของตัวยึดใช้กลไกการจัดตำแหน่งแบบสปริง โดยมีสปริงที่ยืดหยุ่นเพื่อให้มั่นใจว่าเปลือกเซลล์แบตเตอรี่จะไม่เกิดรอยขีดข่วนในระหว่างการจัดตำแหน่งที่แม่นยำ | |
2 | เชื่อมแผ่นปิดและเปลือกก่อน จากนั้นกำหนดตำแหน่ง แล้วจึงเชื่อมให้เสร็จสมบูรณ์ | |
3 | ส่วนยึดไม่ได้สัมผัสกับเซลล์แบตเตอรี่โดยตรง ตรงกลางถูกเจาะเป็นโพรงเพื่อป้องกันแรงกดทับเซลล์แบตเตอรี่มากเกินไป การตัดด้วยมือ แบตเตอรี่จะเคลื่อนไปยังตำแหน่งตัด กระบอกแบตเตอรี่จะปลดล็อค เซลล์แบตเตอรี่จะเด้งขึ้นมา และหยิบวัสดุขึ้นมาด้วยมือ ด้านสั้นถูกยึดด้วยกระบอกหมุน และเซลล์แบตเตอรี่จะถูกวางไว้ทางด้านข้างเพื่อการใช้งานที่สะดวก | |

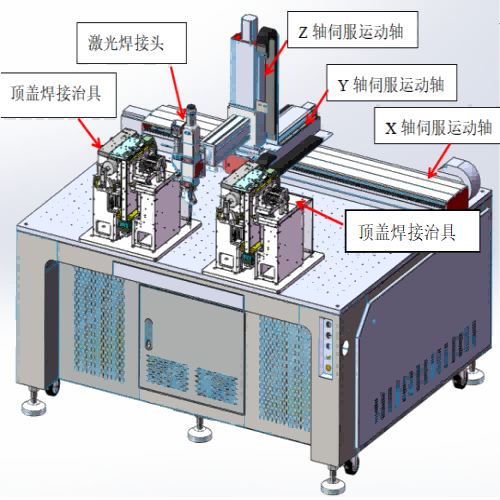

2. ชิ้นส่วนแพลตฟอร์มเชื่อมสามแกน
เลขที่ | คำอธิบาย | พารามิเตอร์ |
1 | หัวเอาต์พุตเลเซอร์ขับเคลื่อนด้วยโมดูลกลไกความแม่นยำสูงสามแกนเพื่อรับรองความแม่นยำของฮาร์ดแวร์ และมาพร้อมกับของตัวเอง โดยใช้ขั้นตอนวิธีและตัวควบคุมที่มีความแม่นยำสูง กำลังและเส้นทางการกระตุ้นเลเซอร์ที่แม่นยำ ก่อนเชื่อม ให้กดกลไกการติดตั้งและขันฝาครอบด้านบนให้แน่นก่อนเชื่อมเต็มรูปแบบเพื่อรับรองอัตราคุณสมบัติของผลิตภัณฑ์ ท่อไอเสียและตัวกรองทำจากวัสดุหน่วงไฟ และชิ้นส่วนเชื่อมต่อเชื่อมต่อด้วยวงแหวนเหล็ก |
|
3. ฝาครอบแร็คและส่วนเชื่อมต่อระหว่างคนกับเครื่องจักร
เลขที่ | คำอธิบาย | พารามิเตอร์ |
1 | ฝาครอบด้านบนของอุปกรณ์ทำจากแผ่นโลหะและแผ่นอะคริลิกสีน้ำตาลอ่อน และติดตั้งม่านแสงเพื่อความปลอดภัยของผู้ปฏิบัติงาน ส่วนเชื่อมต่อระหว่างคนกับเครื่องจักรของอุปกรณ์ได้รับการออกแบบตามโครงสร้างเดิมของบริษัท สามารถมองเห็นและติดตามพารามิเตอร์การเชื่อมได้ |
|

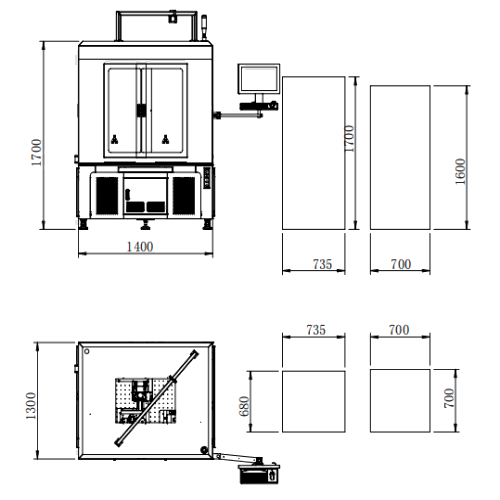

4. อุปกรณ์ส่วนมุมมองสามด้าน
5 、 ข้อกำหนดความสามารถของอุปกรณ์
เลขที่ | รายการ | ดัชนี | บันทึก |
1 | การเคลื่อนที่ตามเวลา = เวลาการเคลื่อนที่จริง/เวลาโหลด * 100% เวลาการทำงานจริง: เวลาโหลด - เวลาหยุดทำงานตามแผน (ความผิดพลาด การสลับวัสดุ) เวลาโหลด: ชั่วโมงการผลิต - เวลาหยุดทำงานตามแผน เวลาทำการ: เวลาทำการปกติ เวลาหยุดทำงานที่วางแผนไว้: เช้าและเย็น พักผ่อน ตรวจสอบจุดต่างๆ ทำความสะอาด ฯลฯ | ≥99.00% | |
2 | 2. เวลาการทำงาน = จังหวะตามทฤษฎี * ปริมาณการผลิตจริง / เวลาการผลิตจริง * 100% จังหวะทางทฤษฎี: เวลาการผลิตทางทฤษฎีสำหรับผลิตภัณฑ์หนึ่งชิ้น | 100% | |
3 | อัตราคุณสมบัติผลิตภัณฑ์ = จำนวนผลิตภัณฑ์ที่มีคุณสมบัติที่ผลิต/(ปริมาณอินพุต - การสูญเสียคงที่ - การดีบักเริ่มต้น - ปริมาณการสุ่มตัวอย่าง) * 100% การสูญเสียคงที่: การต่อเทป การเปลี่ยนม้วน ฯลฯ | ≥99.50% | |

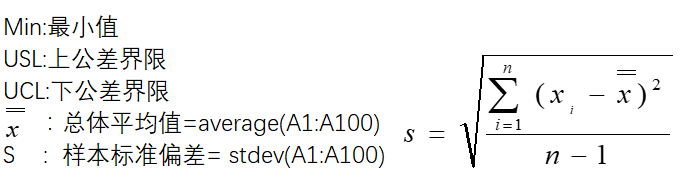

4 | ดัชนีความสามารถอุปกรณ์ CMK ดัชนี CMK พิจารณาเฉพาะการกระจายในระยะสั้นเท่านั้น และเน้นถึงผลกระทบของปัจจัยอุปกรณ์ต่อคุณภาพของผลิตภัณฑ์ ข้อกำหนดการทดสอบ: ข้อมูลที่สกัดออกมามีความต่อเนื่อง โดยถือว่าผู้ปฏิบัติงาน เครื่องมือวัด และวัตถุดิบไม่ได้รับผลกระทบ พิจารณาเฉพาะอิทธิพลของปัจจัยอุปกรณ์เพียงตัวเดียว (กล่าวคือ ผู้ปฏิบัติงานต้องมีความเชี่ยวชาญและความสามารถ เครื่องมือวัดต้องตรงตามข้อกำหนดและได้รับการสอบเทียบ วัสดุชุดเดียวกัน และบุคลากรตรวจสอบต้องตรงตามข้อกำหนด) โดยทั่วไปจะมีการสุ่มตัวอย่าง 10 ชุดๆ ละ 100 ตัวอย่างเพื่อการวัดภายในเวลาประมาณ 1 ชั่วโมงหลังจากการผลิตเครื่องจักรที่มีเสถียรภาพ
| ≥1.67 | |
5 | แผนการดำเนินงานอุปกรณ์
| 300 วัน/ปี 2 กะ (11.5) ชม./กะ | |
6 | อายุการใช้งานของอุปกรณ์ | 10 ปี | |
7 | ผู้ดำเนินการ | | |
8 | เสียงอุปกรณ์ | ≤ 75เดซิเบล | |
6 、 ยี่ห้อส่วนประกอบและชิ้นส่วนอะไหล่
1. แบรนด์ส่วนประกอบหลัก
เลขที่ | ชื่อ | ยี่ห้อ | สถานที่กำเนิด |
1 | การเชื่อมด้วยเลเซอร์ | ชวงซิน | |
2 | หัวเชื่อม | ว่าน ซุ่นซิง | |
3 | เครื่องทำความเย็น | ตงลั่วหยาง | |
4 | โมดูลการเคลื่อนไหว | ซางหยิน | |
5 | มอเตอร์เซอร์โว | ซินเจี๋ย/ฮุยชวน/พานาโซนิค | |
6 | แร็ค+บอร์ดใหญ่+ฝาครอบ | การปรับแต่ง | |
7 | การสังเกตการแสดงผล CCD+ | การปรับแต่ง | |
8 | เครื่องดูดฝุ่น | ฟ็อกซ์คอนน์ | |
9 | ระบบควบคุมการเคลื่อนที่ของแพลตฟอร์มเชื่อม | การปรับแต่ง | |
10 | ซอฟต์แวร์ควบคุมการเชื่อม | การปรับแต่ง | |
11 | การ์ดควบคุมคลื่นเลเซอร์ | การปรับแต่ง | |
12 | คอมพิวเตอร์อุตสาหกรรม | แอดวานเทค/เลอโนโว | |
13 | อุปกรณ์ติดตั้ง | การปรับแต่ง | |
2. รายการเครื่องมือพิเศษ
เลขที่ | ชื่อ | ยี่ห้อ | ปริมาณ | บันทึก |
1 | ประแจหกเหลี่ยม | | 1 ชุด | |
2 | | | | |
เลขที่ | ชื่อ | แบบอย่าง | ปริมาณ | บันทึก |
1 | เครื่องเชื่อมฝาบน | ทีแม็กซ์-เอชเจ-4000 | 1 ชุด | |
2 | เครื่องทำความเย็น | ตงลั่วหยาง | 1 หน่วย | |
3 | เครื่องดูดฝุ่น | ฟ็อกซ์คอนน์ | 1 หน่วย | |
