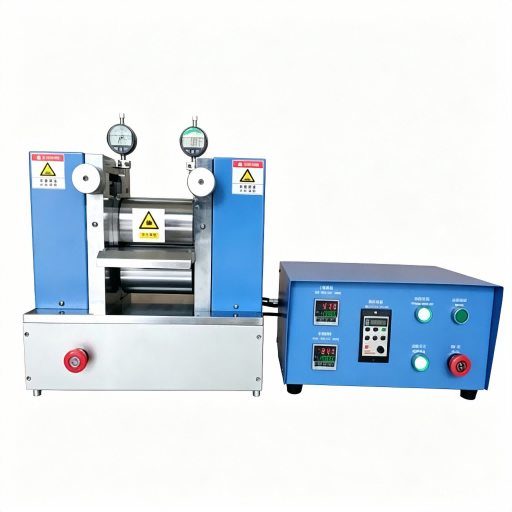

เครื่องรีดร้อนแบบแยกส่วนสำหรับห้องปฏิบัติการ สำหรับใช้ในกล่องปลอดอากาศ

1. ภาพรวม

เครื่องรีดขึ้นรูปนี้ได้รับการออกแบบมาเป็นพิเศษสำหรับกระบวนการรีดขึ้นรูปอิเล็กโทรดแบตเตอรี่ลิเธียมขนาดเล็ก ใช้ไฟบ้านแบบเฟสเดียว 220 โวลต์ และเหมาะสำหรับสายการทดสอบในห้องปฏิบัติการของมหาวิทยาลัยและสถานประกอบการ

เครื่องรีดสองลูกกลิ้งแบบให้ความร้อนนี้ได้รับการพัฒนาขึ้นสำหรับนักวิจัยด้านวัสดุ สามารถใช้ได้กับการรีดวัสดุแบตเตอรี่ โลหะมีค่าจำนวนน้อย เช่น ทองคำและเงิน และโลหะที่ไม่ใช่เหล็ก เช่น ทองแดงและอลูมิเนียม ในห้องปฏิบัติการ สามารถปรับความหนาของการรีดได้ง่าย เหมาะอย่างยิ่งสำหรับการทำให้แผ่นขั้วแบตเตอรี่ลิเธียมบางลงและมีความหนาแน่นมากขึ้นสำหรับการใช้งานด้านพลังงานสะอาด

2. หลักการทำงาน

อุปกรณ์นี้ใช้มอเตอร์ทดรอบในการขับเคลื่อนลูกกลิ้งกดที่มีความแข็งสูง ช่องว่างระหว่างลูกกลิ้งทั้งสองจะถูกปรับด้วยกลไกเพื่อบีบอัดและขึ้นรูปอิเล็กโทรด และเพิ่มความหนาแน่นของอิเล็กโทรดให้ดียิ่งขึ้น

3. ข้อมูลจำเพาะทางเทคนิค

1.  แหล่งจ่ายไฟ: ไฟฟ้าเฟสเดียว 220 โวลต์ 2.4 กิโลวัตต์

2.  อุณหภูมิในการรีด: สูงสุด 200°C (ค่าเริ่มต้นจากโรงงาน)

3.  ระบบควบคุมอุณหภูมิอิสระสำหรับลูกกลิ้งสองตัว พร้อมการปรับอุณหภูมิได้ตามต้องการ

4.  ขนาดม้วน: Φ100 มม. × 100 มม.

5.  ความแข็งผิวรีด: HRC62

6.  ความกลมของลูกกลิ้ง: ≤±2μm

7.  ช่องว่างที่ปรับได้: 0–3 มม.

8.  ความเร็วในการทำงาน: ปรับความเร็วได้แบบต่อเนื่อง ปรับได้ตั้งแต่ 0 ถึง 4.0 เมตร/นาที

9.  ลักษณะผิวสำเร็จจากการรีด: (ไม่ได้ระบุไว้ในข้อความต้นฉบับ)

10.  ความกว้างในการทำงานสูงสุด: 200 มม.

11.  ความลึกของการชุบแข็งผิวหน้าลูกกลิ้ง: 100 มม.

12.  แรงดันสูงสุด: 3 ตัน

13.  ขนาดโดยรวม: ประมาณ 380(ยาว) × 320(กว้าง) × 450(สูง) มม.

14.  ขนาดกล่องควบคุม: 460(ยาว) × 400(กว้าง) × 260(สูง) มม.

15.  น้ำหนักสุทธิ: ประมาณ 110 กก.

16.  การจัดวางลูกกลิ้งด้านหน้าและด้านหลัง พร้อมแผ่นกั้นวัสดุด้านข้างสำหรับลูกกลิ้งทั้งสอง และรางป้อนวัสดุสแตนเลสที่ด้านล่าง
