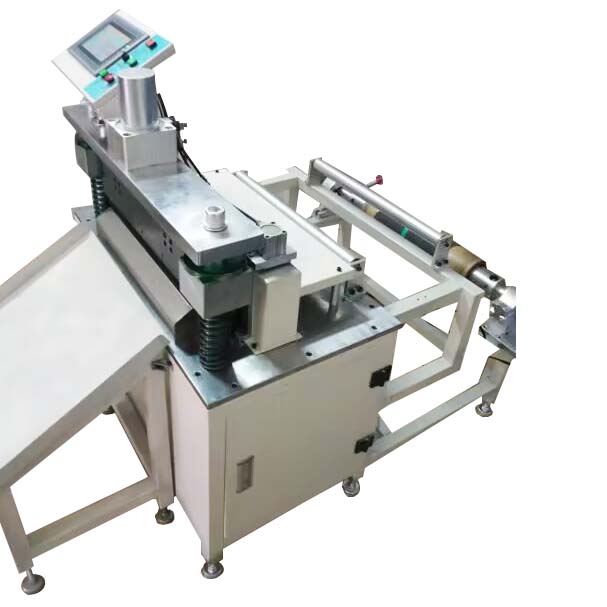

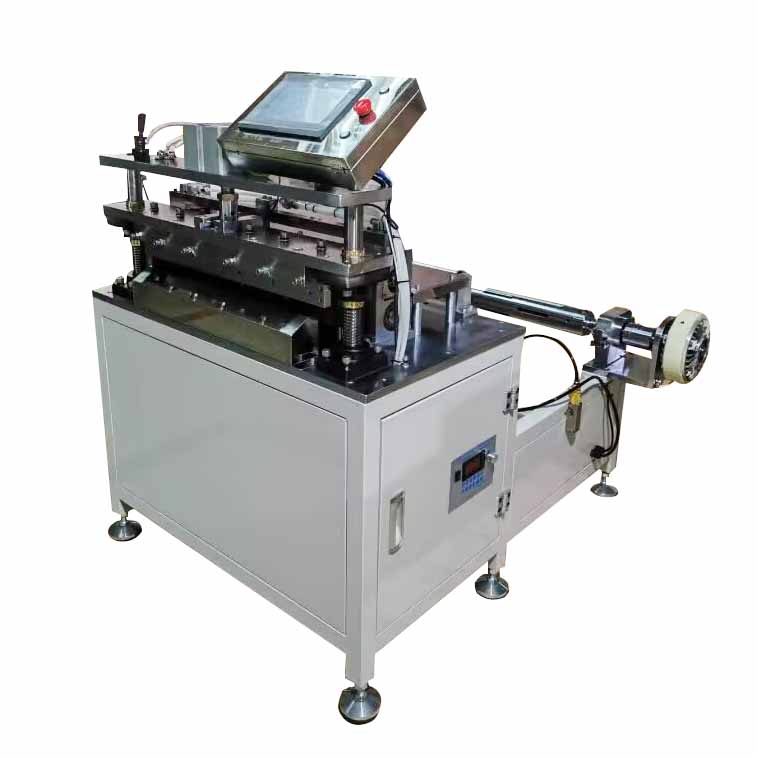

การตัดขวางแผ่นอิเล็กโทรด

เครื่องจักรสำหรับการวิจัยแบตเตอรี่โซเดียมไอออน

I. ภาพรวม:
เครื่องนี้เหมาะสำหรับการตัดความยาวคงที่ที่แม่นยำและการติดตามม้วนแคโทดและแอโนดเคลือบของแบตเตอรี่ลิเธียมไอออนรอง (ใช้สำหรับการตัดหลังจากการเคลือบแบบต่อเนื่องหรือแบบเป็นช่วงๆ) ทำให้ได้ขอบที่ตัดอย่างเรียบร้อยโดยไม่มีเสี้ยนหรือผงหลุดออก ถือเป็นอุปกรณ์สำคัญในกระบวนการผลิตของอุตสาหกรรมแบตเตอรี่ลิเธียมไอออน

II. หลักการทำงาน:

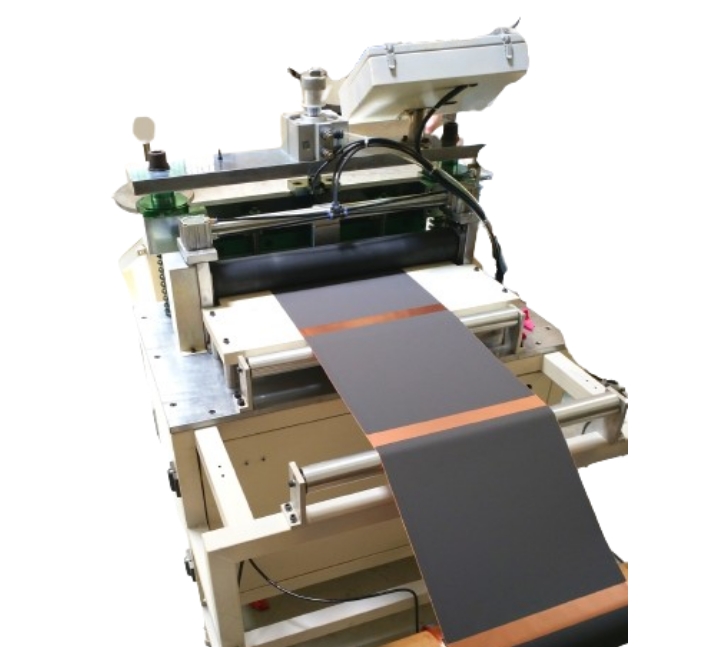

เครื่องจะคลี่วัสดุออกโดยใช้ตัวควบคุมแรงตึง และมอเตอร์สเต็ปปิ้งจะขับเคลื่อนลูกกลิ้งป้อนวัสดุที่มีความแม่นยำเพื่อให้ได้ความยาวคงที่ เซ็นเซอร์วัดสีความแม่นยำสูงนำเข้าช่วยให้การติดตามและควบคุมตำแหน่งและการตัดแบบเป็นช่วงๆ โดยกระบอกสูบจะทำการตัด
เครื่องนี้ใช้ไกด์สี่เสาที่เป็นเอกลักษณ์เฉพาะของอุตสาหกรรมและการออกแบบเครื่องมือที่เป็นนวัตกรรมใหม่ ทำให้มั่นใจได้ถึงความแม่นยำ ความเสถียร และอายุการใช้งานของการตัด เครื่องนี้มาพร้อมกับส่วนประกอบของแบรนด์ที่มีชื่อเสียงและระบบควบคุม PLC พร้อมหน้าจอสัมผัสสีสำหรับการใช้งาน อินเทอร์เฟซที่ใช้งานง่าย ใช้งานง่าย และความแม่นยำในการควบคุมการตัดสูง สามารถตั้งค่าชุดการประมวลผล ปริมาณ และการหยุดอัตโนมัติเมื่อเสร็จสิ้นกระบวนการ



III. ข้อกำหนด

พลังสูงสุด	1.5 กิโลวัตต์
ความกว้างการตัดสูงสุด	500 มม.
ความแม่นยำของความยาวคงที่	± 0.3 มม. (สูงสุด± 0.1 มม.)
ความยาวในการตัด	1 มม. ถึง 10 มม.
ความแม่นยำในการวางตำแหน่ง	± 0.3 มม.
ความเร็วในการตัด	0 ถึง 4,000 ครั้ง/ชั่วโมง
น้ำหนักเครื่อง	ประมาณ 380กก.
ขนาด	กว้าง 1000 × ลึก 1100 × สูง 1000 (มม.)
วัสดุตัวเรือน	แผ่นเหล็กชุบสังกะสีเคลือบผงผิว
