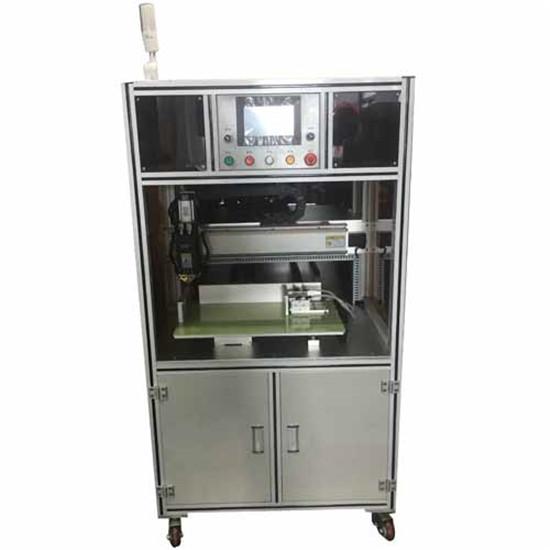

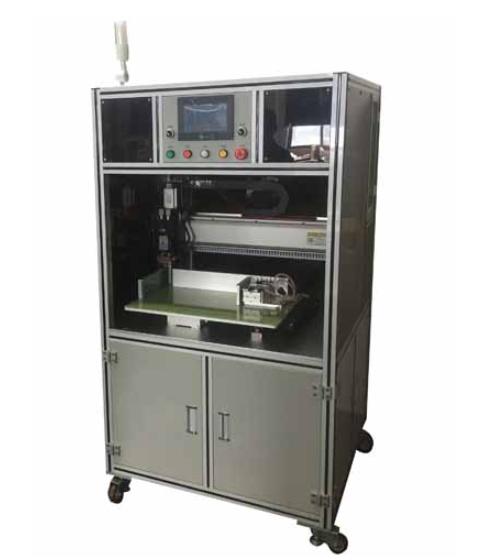

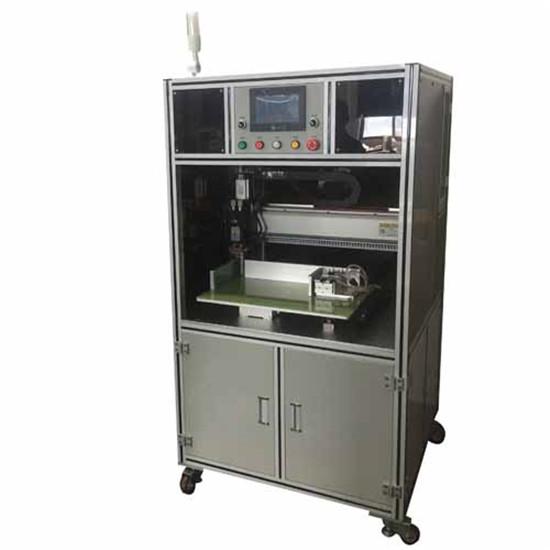

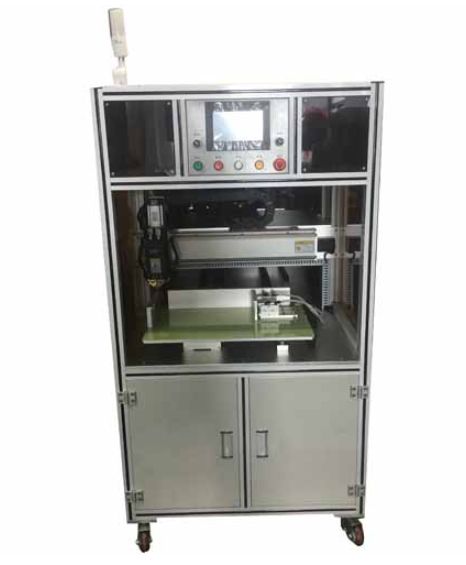

เครื่องเชื่อมจุดด้านเดียวอัตโนมัติแบบแบตเตอรี่ทรงกระบอกสำหรับชุดแบตเตอรี่สำหรับแบตเตอรี่พลังงาน
แอปพลิเคชัน:
เชื่อมต่อด้วยแถบโลหะผสมนิกเกิล แถบคอมโพสิตอลูมิเนียมนิกเกิล ลวดและแถบนำทาง ชิ้นส่วนไฟฟ้าในครัวเรือนและแถบนำทาง อุปกรณ์ฮาร์ดแวร์ ผลิตภัณฑ์ทองแดงและเงิน การเชื่อมต่ออุปกรณ์ต่อพ่วงสแตนเลส การเชื่อมฐานหลอดไฟ ชิ้นส่วนอิเล็กทรอนิกส์ การเชื่อมโลหะที่มีความนำไฟฟ้าสูงและต่ำทุกชนิด เป็นต้น
คุณสมบัติ
1) ฉันเหนี่ยวนำแรงดันโหลด ควบคุมแรงดันในโหมดข้อเสนอแนะ และทำให้การเชื่อมมีคุณภาพสูง
2) โหมดเปิดเครื่อง P สำหรับการอุ่นเครื่องล่วงหน้าและความร้อนหลัก: อุ่นเครื่องล่วงหน้าก่อนการเชื่อมเพื่อให้แน่ใจว่าคุณภาพการเชื่อมมีเสถียรภาพ
3) รักษาความหนาแน่นของพลังงานอย่างต่อเนื่อง เวลาในการเชื่อมสั้น ลดการเสียรูปและการเปลี่ยนสีของโลหะฐาน (เวลาในการเชื่อมควบคุมเป็นไมโครวินาที และโหมดเอาต์พุตต่อเนื่อง)
4) เปลี่ยนจากกระแสต่ำเป็นกระแสสูงได้ง่าย เหมาะสำหรับการเชื่อมที่มีความแม่นยำ
5) สามารถตั้งค่า ขีดจำกัดบนและล่างของกระแสไฟเพื่อตัดสินว่าคุณภาพการเชื่อมดีหรือไม่ ซึ่งเหมาะกับแพลตฟอร์มอัตโนมัติในการเชื่อม
6) กระแส ไฟเชื่อมจะเพิ่มขึ้นตามเวลาที่กำหนดเพื่อให้มั่นใจถึงผลการเชื่อม
7) ระบบควบคุมตารางS
8) อุปกรณ์ควบคุมการกำหนดค่าสูง
9) ขั้นตอนการทำงานที่มีความแม่นยำสูง
10) ประสิทธิภาพต้นทุนของผลิตภัณฑ์สูง
ข้อมูลจำเพาะ
แหล่ง จ่ายไฟP power S | กระแสไฟสลับ 220V/380V±10% 50Hz±2Hz |
กระแสไฟฟ้า | ดีซี |
โหมดการเชื่อม | อินเวอร์เตอร์ DC |
ฟอร์มพลังงาน | อัตโนมัติ |
การเชื่อม วัตถุO | แผ่นโลหะ |
ความหนา การเชื่อม ชน | 1มม. +1มม. |
ความ หนา การเชื่อม แบบแบน | 0.03-0.5 มม. |
เอาท์พุต กำลังไฟฟ้า สูง | 5000 วัตต์ |
ตัว เก็บประจุไฟฟ้า | 10,000 ยูเอฟ |
เอาต์พุต วงจรสั้นขนาด ใหญ่กระแส | 8000เอ |
แรงดันไฟฟ้าก่อนการเชื่อม | ปรับได้ 80.0V-330 V ความแม่นยำ 0.5V |
เวลาการเชื่อม | ปรับได้ 1.0ms-20.0ms ความแม่นยำ 0.1ms |
ขนาดโครง ร่างS | 350Lx180Wx330H (หน่วย: มม.) |
การเดินทางแกน Y | 500 มม. |
การเดินทางแกนX | 400 มม. |
ความเร็ว การเชื่อม จุด | 0.35 วินาที/จุด; 2800 ชิ้น/ชั่วโมง |
ความเร็วของ มอเตอร์ได รฟที่รวดเร็ว | 1,000 มม./ วินาที |
จำนวน คอร์ ที่ลำเลียง | ทิศทาง X: 26 ทิศทาง Y: 26 |
จำนวนกลุ่มไฟล์ที่สามารถจัดเก็บได้ | กลุ่ม 99 |
ระบบปฏิบัติการ | ระบบฝังตัว + อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร |
ข้อดี
1. หน้าจอสัมผัสขนาด 10 นิ้ว ใช้งานสะดวกยิ่งขึ้นและแสดงผลได้ชัดเจนยิ่งขึ้น

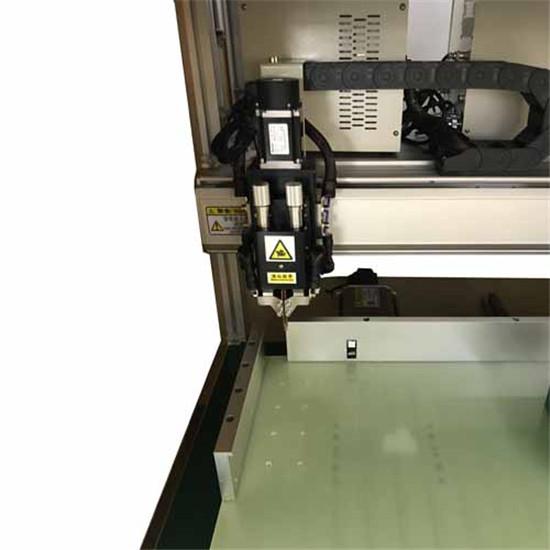

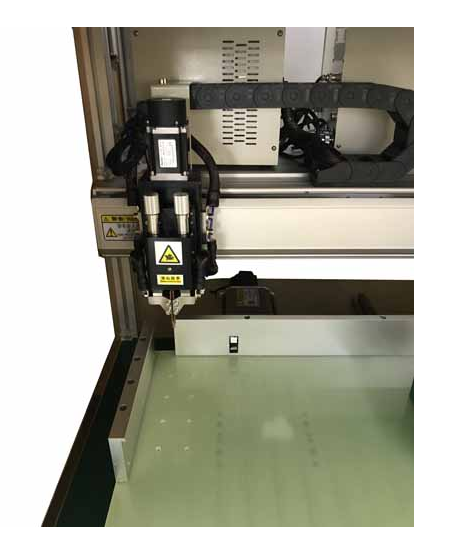

2. หัวเชื่อมมีฟังก์ชั่นระบายความร้อนด้วยอากาศหรือระบายความร้อนด้วยน้ำ ซึ่งสามารถลดอิทธิพลของอุณหภูมิของเข็มเชื่อมจุดต่อคุณภาพการเชื่อมได้อย่างมีประสิทธิภาพ
3. สามารถจัดเก็บไฟล์ได้ 99 กลุ่ม เรียกใช้งานได้ง่าย และไม่จำเป็นต้องเปลี่ยนสายหรือปรับเครื่องจักรให้ยุ่งยาก
4. ฟังก์ชันการสอบเทียบที่สำคัญอย่างหนึ่งสำหรับค่าเบี่ยงเบนโดยรวมของจุดบัดกรี ซึ่งสามารถใช้เพื่อสอบเทียบค่าเบี่ยงเบนของตำแหน่งจุดที่เกิดจากการเปลี่ยนขาบัดกรีหรือเหตุผลอื่นๆ
5. ประสิทธิภาพของการเชื่อมจุดสูงขึ้น และความเร็วในการเชื่อมจุดแต่ละครั้งอยู่ที่ ≤ 0.35 วินาที (ขึ้นอยู่กับความเร็วที่แตกต่างกันของเครื่องเชื่อมที่เลือก) และเครื่องเชื่อมจุดด้านเดียวสามารถเข้าถึงแกนไฟฟ้าได้ 2,800 แกนต่อชั่วโมง
6. อุปกรณ์เสริมหลักนำเข้าจากญี่ปุ่นและไต้หวัน และความแม่นยำ ความเสถียร และอายุการใช้งานของเครื่องจักรทั้งหมดสูงกว่าอุปกรณ์เสริมในประเทศอื่นๆ มากกว่า 1 เท่า
7. ฟังก์ชั่นแจ้งเตือนอัตโนมัติและหยุดการเชื่อมสามารถดำเนินการเชื่อมจุดต่อได้หลังจากแก้ไขข้อผิดพลาดแล้ว
8. เครื่องนี้มีฟังก์ชั่นปิดเครื่องหรือหยุดการทำงานต่อเนื่อง ซึ่งสามารถปรับตำแหน่งการเชื่อมจุดด้วยตนเองได้
9. สามารถเลือกและจับคู่เครื่องเชื่อมได้ และสามารถเลือกเครื่องเชื่อมต่างๆ ได้ตามความต้องการที่แตกต่างกันของลูกค้า เพื่อตอบสนองความต้องการของลูกค้าได้อย่างมีประสิทธิภาพ
10. โหมดการเขียนโปรแกรมไฟล์สามแบบ การป้อนข้อมูลด้วยตนเอง อาร์เรย์ การนำเข้ารูปแบบ CAD การตอบสนองที่ง่ายและรวดเร็วต่อการแก้ไขโปรแกรมที่ซับซ้อนต่างๆ
