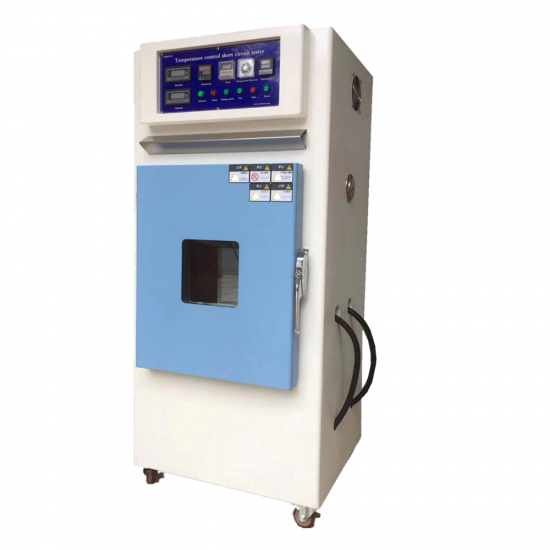

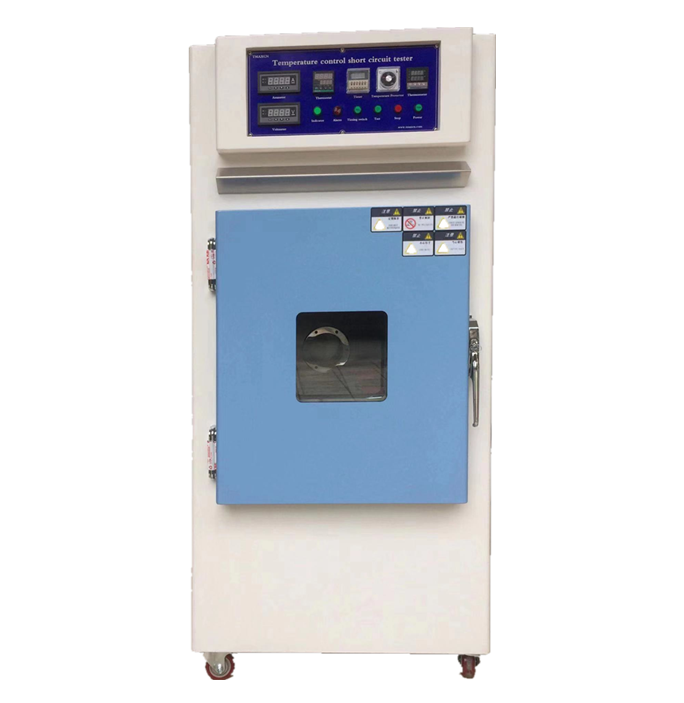

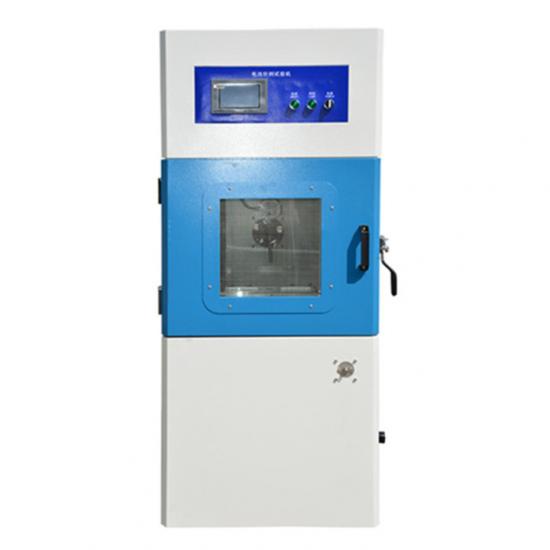

เครื่องทดสอบการลัดวงจรแบตเตอรี่

 รายละเอียด อุปกรณ์:

1.  เครื่อง ทดสอบไฟฟ้าลัดวงจร กระแสสูงแบบควบคุมระยะไกลได้  รับการออกแบบมาเพื่อตอบสนองข้อกำหนดการทดสอบไฟฟ้าลัดวงจรของแบตเตอรี่ที่หลากหลาย เครื่องทดสอบไฟฟ้าลัดวงจรต้องมีช่วงความต้านทานภายในตามมาตรฐาน ≤ 100mΩ เพื่อให้ได้กระแสไฟฟ้าลัดวงจรสูงสุดตามที่กำหนดในการทดสอบ

โหมดควบคุม 2    : ควบคุม PLC ใช้คอนแทคเตอร์ AC ของ Schneider เป็นส่วนประกอบของสวิตช์ ตั้งค่าเงื่อนไขการทดสอบบนอินเทอร์เฟซ PLC คอนแทคเตอร์จะดูดและส่งกระแสไฟฟ้าลัดวงจรแรงสูงเพื่อให้วงจรทั้งหมดลัดวงจร เพื่อให้ได้กระแสไฟฟ้าตามที่ต้องการ ความต้านทานของวงจรในกระบวนการของอุปกรณ์( เช่นความต้านทานของคอนแทคเตอร์+ ขั้วต่อ+ ความต้านทานรวมของชุดแบตเตอรี่80                    ± 20mΩ) กระแสไฟฟ้าลัดวงจรสูงสุดจากคอนแทคเตอร์คือ 1,000A กระแสไฟฟ้าลัดวงจรสูงสุดที่วงจรทดสอบสามารถทนได้คือ 1,000A อุปกรณ์รับข้อมูลจะตรวจจับอุณหภูมิพื้นผิวของแบตเตอรี่ ข้อมูลการเปลี่ยนแปลงแรงดันไฟฟ้า และข้อมูลการเปลี่ยนแปลงกระแสไฟฟ้าระหว่างการทดสอบ และป้อนกลับไปยังโปรแกรม ควบคุมหลักของ PLC

เกณฑ์:

GB 31241-2014 "ข้อกำหนดด้านความปลอดภัยสำหรับแบตเตอรี่ลิเธียมไอออนและชุดแบตเตอรี่สำหรับผลิตภัณฑ์อิเล็กทรอนิกส์พกพา" GB / T 18287 -2013 "ข้อกำหนดทั่วไปของแบตเตอรี่ลิเธียมไอออนโทรศัพท์มือถือ"

GB / T 8897.4-2008 "ข้อกำหนดด้านความปลอดภัยของแบตเตอรี่ลิเธียม ส่วนที่ 4 แบตเตอรี่เดิม"

YD / T 2344.1-2011 "แบตเตอรี่ลิเธียมเหล็กฟอสเฟตสำหรับการสื่อสาร ส่วนที่ 1: แบตเตอรี่แบบบูรณาการ" GB / T 21966-2008 "แบตเตอรี่ลิเธียมและแบตเตอรี่ในการขนส่งตามข้อกำหนดด้านความปลอดภัย"

MT / T 1051-2007 "แบตเตอรี่ลิเธียมไอออนสำหรับตะเกียงคนงานเหมือง"

YD 1268-2003 "ข้อกำหนดด้านความปลอดภัยและวิธีการทดสอบแบตเตอรี่ลิเธียมและเครื่องชาร์จสำหรับโทรศัพท์มือถือสื่อสาร" GB / T 19521.11-2005 "แบตเตอรี่ลิเธียม สินค้าอันตราย ลักษณะอันตรายของการทดสอบความปลอดภัย"

YDB 032-2009 "ชุดแบตเตอรี่ลิเธียมไอออนสำหรับการสำรองข้อมูล" UL 1642 "มาตรฐานแบตเตอรี่ลิเธียม"

UL 2054 "ชุดแบตเตอรี่สำหรับใช้ในครัวเรือนและเชิงพาณิชย์"

UN38.3 "คำแนะนำเกี่ยวกับการขนส่งสินค้าอันตราย - คู่มือการทดสอบและเกณฑ์ ส่วนที่ III" MH / T 1052-2013 "ข้อกำหนดการทดสอบแบตเตอรี่ลิเธียมสำหรับการขนส่งทางอากาศ"

IEC62133-2012 "ข้อกำหนดด้านความปลอดภัยสำหรับแบตเตอรี่และตัวสะสมที่มีอิเล็กโทรไลต์ที่เป็นด่างหรือไม่เป็นกรด" IEC 62281: 2004 "ข้อกำหนดด้านความปลอดภัยสำหรับแบตเตอรี่ลิเธียมและแบตเตอรี่ในการขนส่ง"

IEC 60086: 2007 "แบตเตอรี่เดิม ส่วนที่ 4 ข้อกำหนดด้านความปลอดภัยสำหรับแบตเตอรี่ลิเธียม"

คุณสมบัติ:

ระบบควบคุม	1.   อินเทอร์เฟซระบบสัมผัส PLC  2.   การควบคุมอุณหภูมิ PID อุณหภูมิคงที่อัตโนมัติ และการชดเชยอุณหภูมิสูง 3.   บันทึกอุณหภูมิพื้นผิวแบตเตอรี่ กระแสไฟ และแรงดันไฟฟ้า  4.   กระบวนการทดสอบได้รับการควบคุม โดยอัตโนมัติ
คอนแทคเตอร์กระแสสูง	1.   กระแสไฟฟ้าทำงานที่กำหนดคือ 1,000A DC พร้อมระบบดับเพลิงดินเหนียวแบบพัดลมแม่เหล็กแบบแยกส่วนแนว ตั้ง   2.   ระบบแม่เหล็กไฟฟ้าและระบบดับอาร์คสัมผัสหลักได้รับการยึดไว้บนโครงฐานการติดตั้งตามลำดับ โดยใช้จังหวะแบบ หมุนมุม  ระบบแม่เหล็กไฟฟ้าและขดลวดดึงดูดแบบขดลวดคู่เพื่อติดตั้งซี่โครงแรงดัน

	อุปกรณ์อยู่ที่ขอบและมุมหมุน 3. คอนแทคเตอร์ทำจากทองแดง ความต้านทานต่ำและตอบสนองรวดเร็ว
รีโมทคอนโทรล	1. การควบคุม   ไร้สายระยะไกล;  2.   เชื่อถือได้ มีเสถียรภาพ ฟังก์ชันล็อคและประสานกัน  ความสามารถ  ในการป้องกันการรบกวนที่แข็งแกร่ง อายุการใช้งานยาวนาน
การรับแรงดันไฟฟ้า	การวัดแรงดันไฟฟ้า: 0-100V รับประกันความแม่นยำในการทดสอบ ความแม่นยำในการแสดงผล: FS ±0.2% rdg ±1digit วิธีการดำเนินการ: วิธีการอินทิกรัล 2 วิธี ความถี่ในการรับข้อมูล: 2 ครั้ง/วินาที จำนวนช่องสัญญาณ: 2 ช่อง
การเข้าซื้อกิจการปัจจุบัน	การวัดกระแส: 0-1000A ความแม่นยำในการแสดงผล: FS ±0.2% rdg ±1digit วิธีการดำเนินการ: 2 วิธีอินทิกรัล ความถี่ในการรับข้อมูล: 2 ครั้ง/วินาที จำนวนช่องสัญญาณ: 2 ช่องสัญญาณ
การเก็บอุณหภูมิ	การวัดอุณหภูมิ: -20-600°C ความแม่นยำในการแสดงผล: 0.5°C ความถี่ในการรับข้อมูล: 1 ครั้ง/วินาที จำนวนช่อง: 4 ช่อง
วัสดุอุปกรณ์	กล่องด้านใน 1.5mm สแตนเลส SUS#201 กล่องด้านนอก: แผ่นเหล็กกล้ารีดเย็นอบ 1.5 มม.
ฟังก์ชั่นการระบายอากาศ	ด้านซ้ายของอุปกรณ์มีช่องรับลมและช่องระบายควันอยู่ด้านบน ก๊าซไอเสียที่เกิดขึ้นระหว่างการทดสอบสามารถระบายออกสู่ภายนอกได้ผ่านพัดลมด้านบนและท่อไอเสีย สำรอง
ฟังก์ชั่นป้องกันการระเบิด	1.   ช่องมองภาพเป็นกระจก นิรภัย 3 ชั้น  2.   โครงสร้างกล่อง ทดสอบ  แบ่งออกเป็น  ชั้น  ใน ชั้น  นอก  และแซนวิช ชั้นกลาง  3.  ประตูกล่องทดสอบทำจากบานพับสแตนเลสที่มีความแข็งแรงสูง ปลอดภัยและเชื่อถือได้  4.อุปกรณ์ระบายแรงดัน: มีหน้าต่างระบายแรงดันและป้องกันการระเบิดที่ด้านหลังของอุปกรณ์ โดยมีเส้นผ่านศูนย์กลาง100 มม.

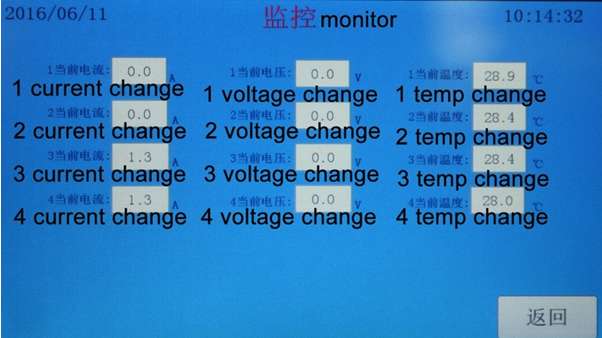

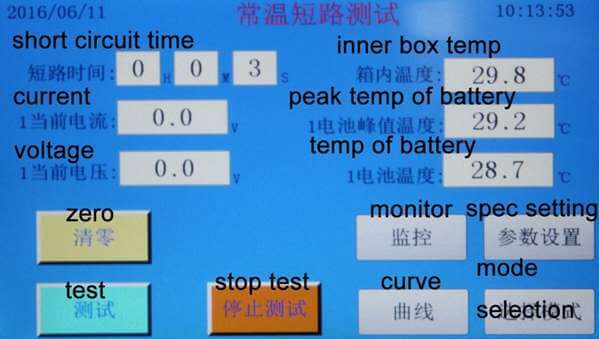

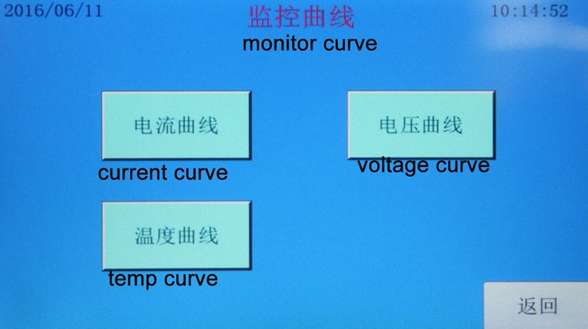

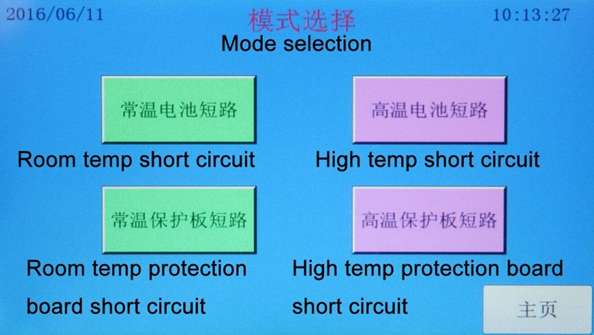

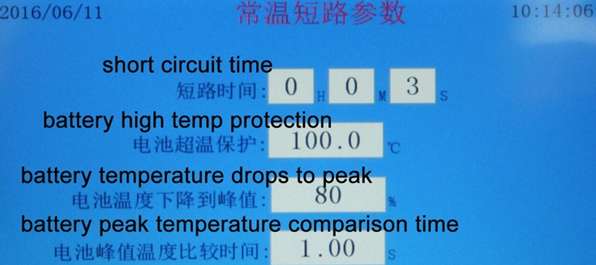

อินเทอร์เฟซโหมดทดสอบ



ข้อมูลจำเพาะ:

แรงดันไฟฟ้าขณะทำงาน	220V 50Hz-60Hz ;
แรงดันไฟฟ้ากระแทก	AC 1kv/1.2-50μs <ค่าสูงสุด> 1 นาที
ลักษณะการทำงาน	แรงดันไฟฟ้าดึงเข้าในสภาวะเย็น  ≯ 66 ％Us แรงดันไฟฟ้าที่ปลดปล่อยในสภาวะเย็น  ≯ 30 ％Us ，≮ 5 ％Us
โหมดไฟฟ้าลัดวงจร	การดูดด้วยลม
วัดได้สูงสุด แรงดันไฟแบตเตอรี่	100โวลต์
เวลาตอบสนอง HVDC	≤5ไมโครวินาที
กระแสไฟฟ้าวงจรสูงสุด	1000เอ

ความต้านทานภายในของ อุปกรณ์	80 ± 20 มิลลิโอห์ม
ระยะการควบคุมระยะไกล	7 เมตร
ช่วงอุณหภูมิทดสอบ	อุณหภูมิห้อง+10~100 ℃
การรับกระแส แรงดันไฟฟ้า และอุณหภูมิ ช่องทาง	รวม 8 ช่อง
เวลาการทำงาน	เวลาตอบสนอง / เวลาปล่อย  ≯ 30ms
อายุการใช้งานเชิงกล	300,000 ครั้ง
การควบคุมอุณหภูมิ ความแม่นยำ	0.1 ℃
ความสม่ำเสมอของอุณหภูมิ	± 2 ℃
ความผันผวนของอุณหภูมิ	± 0.5 ℃
ขนาดห้องทดสอบภายใน	400*400*400มม.
ห้องทดสอบภายนอก ขนาด	960*860*1700มม.
สภาพแวดล้อมการทำงาน	อุณหภูมิ: -10 ℃ ~100 ℃  ความชื้น: 10~90%
แหล่งจ่ายไฟ	AC220V , 50HZ
กำลังไฟของอุปกรณ์	2.5 กิโลวัตต์



การกำหนดค่า:

1)        เครื่อง ทดสอบ  : 1 ชุด

2)        การเดินสายมาตรฐานด้านข้าง: 2 คู่

3)        รีโมทคอนโทรล : 1 ชุด

4)        แผ่นใยหินมาตรฐาน : 2 ชิ้น
