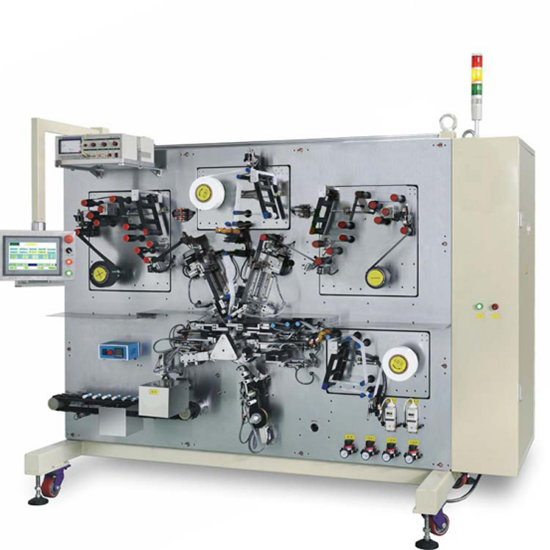

เครื่องพันอัตโนมัติสำหรับอิเล็กโทรดของซุปเปอร์คาปาซิเตอร์และแบตเตอรี่กระบอกสูบ

ข้อมูลจำเพาะ:

1 เครื่องนี้เป็น  เครื่องพันขดลวดอัตโนมัติเต็มรูปแบบ ที่ใช้สำหรับ  เครื่องพันขดลวดแบตเตอรี่ แบบตัวเก็บประจุและกระบอกสูบ

2 กระบวนการม้วนทั้งหมดจะเต็มโดยอัตโนมัติ

1) เส้นผ่านศูนย์กลางภายนอกแกนแบตเตอรี่สำเร็จรูป: D=φ25-φ70mm โดยมีความคลาดเคลื่อน ±0.8%

2) เส้นผ่านศูนย์กลางใบมีดม้วน: φ8-φ20มม. (มาตรฐาน d = φ8 มม.)

3) ความยาวการพัน: 1,000-6,000 มม.

4) ความสูงแกนแบตเตอรี่สำเร็จรูป: b=100–170 มม.

5) การสิ้นสุดของเทปป้องกัน: 1.1-2 รอบ ปรับได้ ตำแหน่งการติดปรับได้ ความยาวทับซ้อน: 50-360 มม.

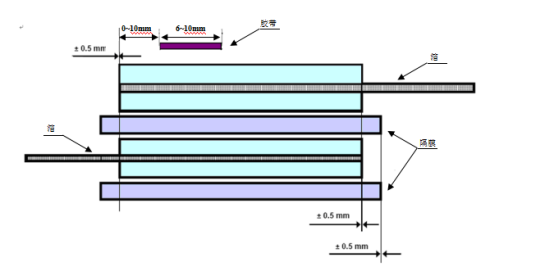

6) แกนแบตเตอรี่สำเร็จรูป ระดับการเรียงขอบดังนี้

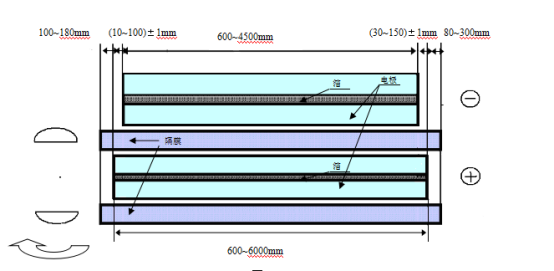

7) โหมดการม้วนดังต่อไปนี้

กระบวนการทางเทคโนโลยี:

การป้อน ตัวแยก →หยุดการป้อนเทปและเทปป้องกัน→การป้อนแผ่นบวกและลบ→การตรวจจับฟอยล์บวกและลบ→การพันกลุ่มขั้ว

→การควบคุมความยาว→ติดเทปสิ้นสุดและเทปป้องกัน→ การตรวจสอบเส้นผ่านศูนย์กลางสุดท้าย→การลบมุม→รูทะลุ→การทดสอบไฟฟ้าลัดวงจร→ การแยกแยะผลิตภัณฑ์ที่ดี

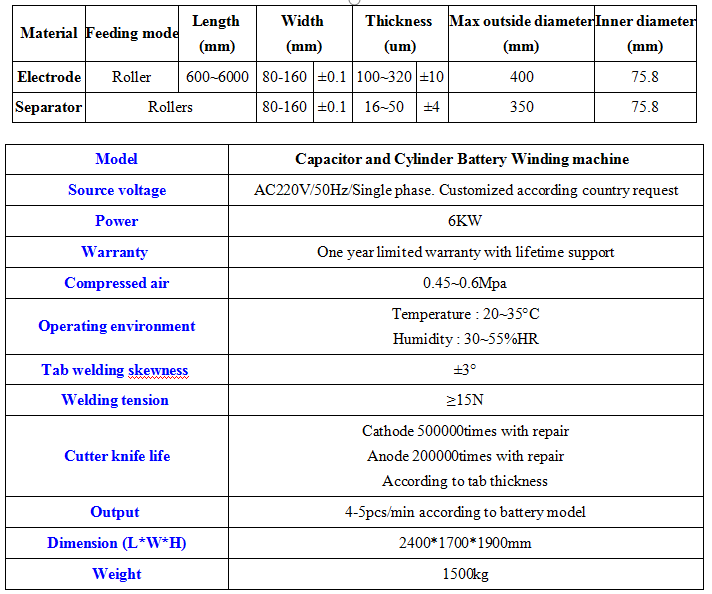

สำหรับวัสดุ :
