สายการผลิตแบตเตอรี่ลิเธียมแบบปริซึมอัตโนมัติ

การแนะนำผลิตภัณฑ์

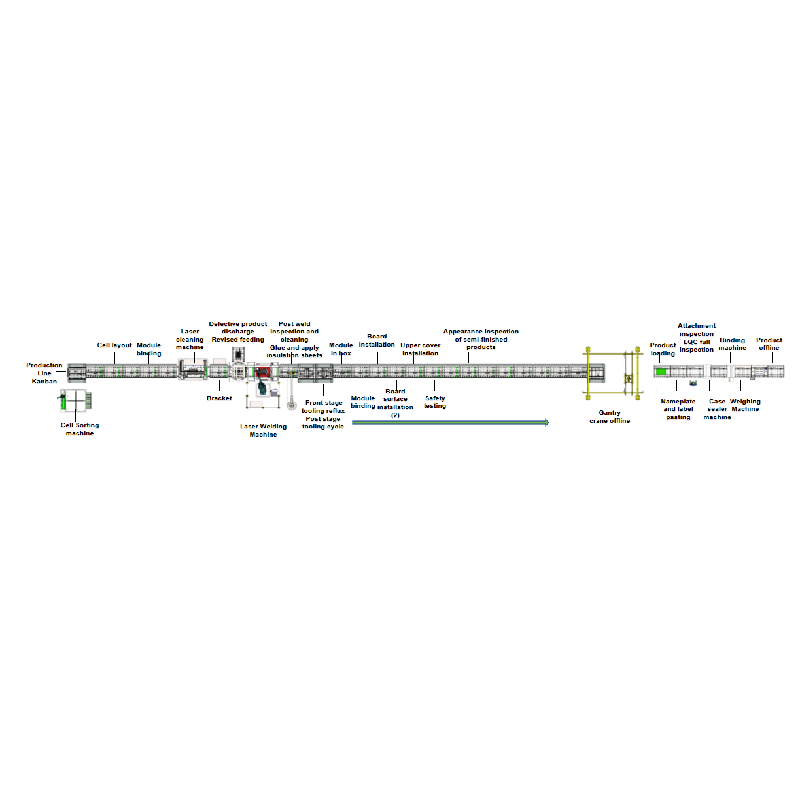

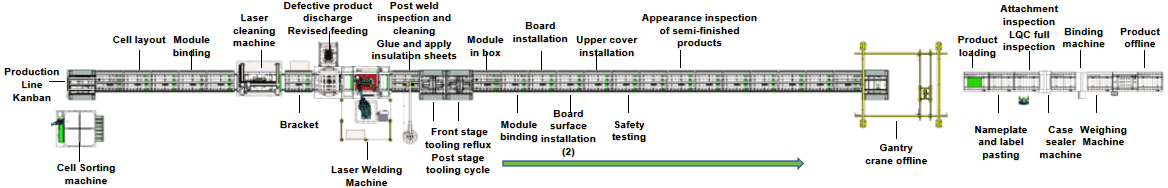

สายการผลิตนี้ใช้สำหรับการผลิตโมดูลแบตเตอรี่แบบเปลือกสี่เหลี่ยมและ PACK โดยอัตโนมัติ อุปกรณ์หลักประกอบด้วย: เครื่องคัดแยกเซลล์อัตโนมัติ, ตัวเครื่องสายการผลิตดรัม (สายพานลำเลียงดรัมกำลังสูงด้านบนและสายพานลำเลียงแบบโซ่ความเร็วต่ำสองระดับ, เครื่องยกด้านหน้าและด้านหลังสำหรับขนส่งอุปกรณ์เครื่องมือ), เครื่องทำความสะอาดเสาเลเซอร์, เครื่องเชื่อมเลเซอร์, สถานีควบคุมการทำงานแบบแมนนวล, เครนเหนือศีรษะสำหรับบรรจุและขนถ่าย PACK, สายการผลิตประกอบด้วย: เครื่องปิดผนึก, เครื่องรัดกล่อง, เครื่องชั่ง ฯลฯ

การกำหนดค่าและมาตรฐานอุปกรณ์ทั่วไป:

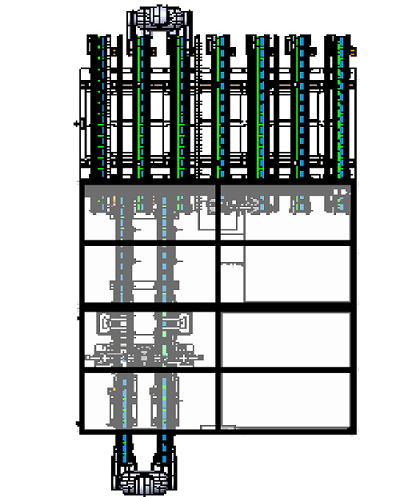

I. ข้อมูลจำเพาะเครื่องเรียงลำดับการทดสอบ OCV

การแนะนำอุปกรณ์: อุปกรณ์นี้ใช้หลักๆ แล้วสำหรับการทดสอบความต้านทานภายในแรงดันไฟฟ้าและการคัดแยกแบตเตอรี่เปลือกอลูมิเนียมสี่เหลี่ยม การป้อนด้วยมือ การแคชสายพาน การสแกน การทดสอบ OCV และการเกรดวัสดุ และการแคชสายพานลำเลียง

รุ่นอุปกรณ์	ทีแม็กซ์-ZT23003-08-01เอ
ขนาดภายนอก	กว้าง x ยาว x สูง: 4800*2400*2500 (มม.)
โหมดควบคุม	คอมพิวเตอร์อุตสาหกรรม+PLC
ความสูงตำแหน่งการทำงานด้วยตนเอง	850มม.±20มม.
วิธีการโหลด	การป้อนอาหารด้วยมือ
กลไกการกีฬา	การเคลื่อนที่เซอร์โว X. . Z
ความแม่นยำในการทดสอบ OCV	±0.01% rdg ±3 dgt
ประสิทธิภาพการจัดเรียง	8-12 พีพีเอ็ม
ตำแหน่งแคชเซลล์	8 ช่อง (7 ช่องตกลง + 1 ช่อง NG)
จำนวนเซลล์แคชเกียร์	10个
ความกว้างของแคชเกียร์	ปรับได้ 25-75 (มม.)
ข้อมูลจำเพาะของเครื่องทดสอบ OCV	BT3562A/BT3561A
ความเร็วในการลำเลียงเซลล์	0.2-0.8 เมตร/วินาที
การสื่อสาร	ระบบ MES/การสื่อสารแบบอนุกรม
น้ำหนักอุปกรณ์	800 กก.
พลัง	5 กิโลวัตต์
การกำหนดค่าพลังงาน	AC220V、50HZ
การป้องกันความปลอดภัย	ไฟแสดงการหยุดฉุกเฉินและสัญญาณเตือน

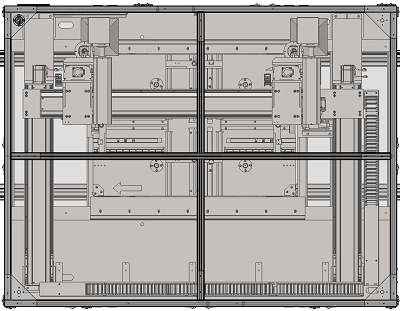

II. ข้อกำหนดสำหรับเครื่องทำความสะอาดเสาเลเซอร์

แนะนำอุปกรณ์: อุปกรณ์นี้ใช้สำหรับทำความสะอาดขั้วแบตเตอรี่เปลือกอลูมิเนียมสี่เหลี่ยม ประกอบด้วยแขนกลแบบแกนทรีสามแกน เลเซอร์คุณภาพสูงที่ผลิตในประเทศ เครื่องวัดระยะเลเซอร์และตำแหน่ง CCD และเซ็นเซอร์สำหรับตรวจจับวัสดุ เพื่อให้ได้การผลิตอัจฉริยะ

รุ่นอุปกรณ์	TMAX- ZT23003-08-02A
ขนาดภายนอก	ขนาด(กว้าง x ยาว x สูง) ：2500*1800*2500 （มม. ）
โหมดควบคุม	ไอพีซี+ พีแอลซี
ความสูงตำแหน่งการทำงานด้วยตนเอง	850 มม. ± 20 มม.
วิธีการโหลด	การป้อนสายดรัมอัตโนมัติ
กลไกการกีฬา	การเคลื่อนที่ของเซอร์โว X. YZ
ระบบ ภาพ	ระยะการตรวจสอบ: 300 มม., พิกเซล: 300000, วิธีการตรวจสอบ: COMS
ประสิทธิภาพการทำความสะอาด	120 วินาทีต่อหน่วย (โมดูลหรือแพ็คเกจ PACK)
วิธีการวางตำแหน่งโมดูล/แพ็ค	ตำแหน่งการยก
ความแม่นยำในการวางตำแหน่งของกลไกการเคลื่อนที่	± 0.05 มม.
ความเข้ากันได้ของอุปกรณ์สูงสุด	ความยาว * ความกว้าง=800*500 มม.
พลังงาน เลเซอร์	100 วัตต์
พลังดูดฝุ่น	200 วัตต์
กลไกความเร็วสูงสุดของการเคลื่อนที่	0.5 เมตร/วินาที
การสื่อสาร	ระบบ MES/การสื่อสารแบบอนุกรม
น้ำหนักอุปกรณ์ E	700 กก.
พลัง	7 กิโลวัตต์
การกำหนดค่าพลังงาน P	AC220V 、50HZ
การป้องกันความปลอดภัย	ไฟเตือนหยุดฉุกเฉิน

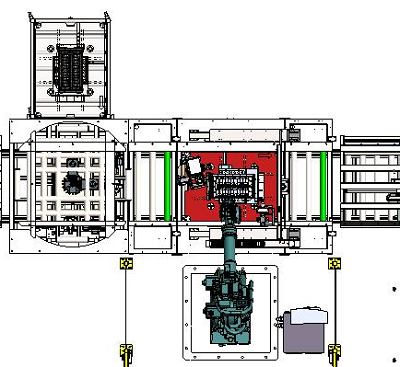

III. ข้อกำหนดสำหรับเครื่องเชื่อมเลเซอร์หุ่นยนต์

แนะนำอุปกรณ์: อุปกรณ์นี้ส่วนใหญ่ใช้สำหรับเชื่อมบัสบาร์แบตเตอรี่เปลือกอลูมิเนียมสี่เหลี่ยม ใช้หุ่นยนต์ Yaskawa เลเซอร์คุณภาพสูงที่ผลิตในประเทศ เครื่องวัดระยะเลเซอร์ และระบบกำหนดตำแหน่งและแอดเดรสด้วย CCD มาพร้อมกลไกกำจัดฝุ่นเพื่อกำจัดควันและฝุ่นที่เกิดจากการเชื่อมได้อย่างมีประสิทธิภาพ บรรลุการผลิตอัจฉริยะ

รุ่นอุปกรณ์	TMAX- ZT23003-08-03A
ขนาดภายนอก	ขนาด(กว้าง x ยาว x สูง) ：41 00*5200*3500 （มม. ）
โหมดควบคุม	คอมพิวเตอร์อุตสาหกรรม+PLC
หุ่นยนต์ หกแกน	โมโตแมน-จีพี180
วิธีการ ขนส่ง	การป้อนสายดรัมอัตโนมัติ
กลไกการกีฬา	การเคลื่อนที่ของเซอร์โว X. YZ
ระบบ ภาพ	ระยะการตรวจสอบ: 300 มม., พิกเซล: 300000, วิธีการตรวจสอบ: COMS
ประสิทธิภาพการ เชื่อม	120 วินาทีต่อหน่วย (โมดูลหรือแพ็คเกจ PACK)
วิธีการวางตำแหน่งโมดูล/แพ็ค	ตำแหน่งการยก
ความแม่นยำในการวางตำแหน่งของกลไกการเคลื่อนที่	± 0.05 มม.
ความเข้ากันได้ของอุปกรณ์สูงสุด	กว้าง*ยาว=800*500 มม.
พลังงาน เลเซอร์	6000 วัตต์
พลังดูดฝุ่น	800 วัตต์
กลไกความเร็วสูงสุดของการเคลื่อนที่	0.5 ม./วินาที
การสื่อสาร	ระบบ MES/การสื่อสารแบบอนุกรม
น้ำหนักอุปกรณ์E	4000 กก.
พลัง	20 กิโลวัตต์
การกำหนดค่าพลังงาน P	AC220V 、50HZ
การป้องกันความปลอดภัย	ไฟเตือนหยุดฉุกเฉิน

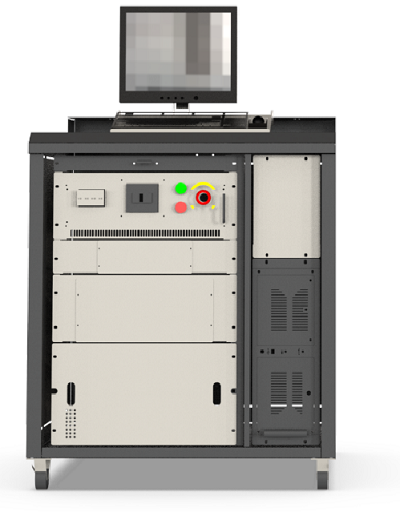

IV. แผ่นข้อมูลจำเพาะการทดสอบ ATE

 แนะนำอุปกรณ์: ระบบทดสอบอัตโนมัติ ATE เป็นอุปกรณ์ทดสอบอัตโนมัติความแม่นยำสูงที่ออกแบบและพัฒนามาโดยเฉพาะสำหรับการทดสอบชุดแบตเตอรี่ ระบบนี้สามารถตรวจสอบโครงการทดสอบฟังก์ชันทั้งหมดของชุดแบตเตอรี่ได้แบบครบวงจรผ่านการควบคุมซอฟต์แวร์และฮาร์ดแวร์ เหมาะสำหรับการตรวจสอบการออกแบบผลิตภัณฑ์ การตรวจสอบการจัดส่ง การประเมินความน่าเชื่อถือ และวัตถุประสงค์อื่นๆ ของชุดแบตเตอรี่

รุ่นอุปกรณ์	TMAX -ZT23-ATE
ขนาดภายนอก	ขนาด(กว้าง x ยาว x สูง) : 900*800*930（มม.）
โหมดควบคุม	คอมพิวเตอร์อุตสาหกรรม+ซอฟต์แวร์
เสียงรบกวน	น้อยกว่า  70 เดซิเบล
ความชื้นของสภาพแวดล้อมการทำงาน	10%~95%（RH ไม่ควบแน่น）
อุณหภูมิแวดล้อมในการทำงาน	0℃~40℃（RH ไม่ควบแน่น）
ระบบ MES	รองรับการอัพโหลดข้อมูลไปยัง MES (ต้องมีเอกสารอินเทอร์เฟซและอัปโหลดโครงการ)
การทดสอบทนแรงดันไฟฟ้ากระแสสลับ	ช่วงแรงดันเอาต์พุต: 0.1kV~5kV, ช่วงการทดสอบกระแส: 0.001mA~40mA   โหลดสูงสุดที่กำหนด: 200VA（5kV/40mA）
การทดสอบความต้านทานภายใน	ช่วงแรงดันเอาต์พุต：50V~1000V，ช่วงการวัดความต้านทาน: 1MΩ  ~9500MΩ   ความต้านทานเอาต์พุต: 600kΩ
ความแม่นยำ	±0.1% เอฟเอส
อัตราส่วนความละเอียด  R	1mA /1mV
ระดับความปลอดภัย	เป็นไปตามข้อกำหนด EN60950 และ GB4943
ระดับการป้องกันฟ้าผ่า	ตอบสนองข้อกำหนดการป้องกันฟ้าผ่า 2 ขั้วของ GB17626
เกรดการป้องกัน	ไอพี20
การสื่อสาร	โปรโตคอลการสื่อสาร CAN เข้ากันได้กับการสื่อสาร 485
น้ำหนักอุปกรณ์E	150 กิโลกรัม
พลัง	40 กิโลวัตต์(โหลดเต็ม)
การกำหนดค่าพลังงานP	AC380V/220 、50HZ
การป้องกันความปลอดภัย	ไฟเตือนหยุดฉุกเฉิน

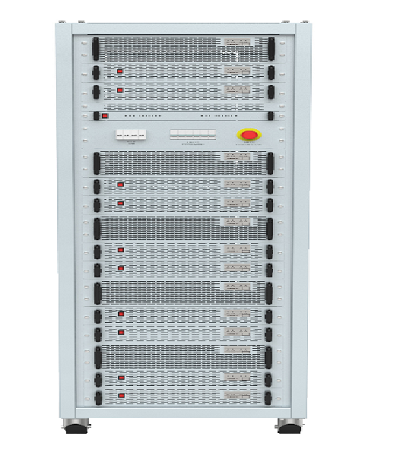

V. ข้อกำหนดการทดสอบความชรา

แนะนำอุปกรณ์: ระบบ BTS100-100-8CH เป็นอุปกรณ์ชาร์จและคายประจุความแม่นยำสูงที่ออกแบบและพัฒนาขึ้นมาโดยเฉพาะสำหรับการทดสอบแบตเตอรี่กำลังปานกลางและต่ำ ส่วนใหญ่ใช้สำหรับการทดสอบความจุของแบตเตอรี่ การตรวจสอบการจัดส่ง การทดสอบความทนทาน และการตรวจสอบการออกแบบผลิตภัณฑ์ ระบบนี้ใช้สถาปัตยกรรมการออกแบบที่ใช้พลังงานหมุนเวียน และพลังงานคายประจุของแบตเตอรี่จะถูกนำกลับมาใช้ใหม่ ทำให้เกิดการอนุรักษ์พลังงาน การปกป้องสิ่งแวดล้อม และการปล่อยพลังงานความร้อนต่ำ

รุ่นอุปกรณ์	TMAX- BTS100-100-8CH
ขนาดภายนอก	600มม.*800มม.*1990มม.
โหมดควบคุม	คอมพิวเตอร์อุตสาหกรรม+ซอฟต์แวร์
ความชื้นของสภาพแวดล้อมการทำงาน	10%~95%（RH ไม่ควบแน่น）
อุณหภูมิแวดล้อมในการทำงาน	0℃~40℃（RH ไม่ควบแน่น）
โหมดการทำงานของช่องสัญญาณ	การชาร์จ: การชาร์จกระแสคงที่, การชาร์จแรงดันคงที่,    การชาร์จกระแสคงที่แรงดันคงที่  การชาร์จพลังงานคงที่   การปล่อยประจุ: การปล่อยประจุกระแสคงที่, การปล่อยประจุพลังงานคงที่, ยืน, การทดสอบ DCR
แรงดันไฟฟ้าช่องสัญญาณ	ช่วงแรงดันไฟฟ้าช่องสัญญาณ: 0-100Vdc, ช่วงแรงดันไฟฟ้าคายประจุ: 5Vdc~100Vdc   ความแม่นยำ: ± (0.05% FS+0.05% RD)
กระแสไฟฟ้า C hannel	ช่วงเอาต์พุตกระแส: ± 200A, ช่วงกระแสคายประจุ: 0.6A~200A   ความแม่นยำ: ± 0.1% FS
ความเสถียรของ S	±0.1%FSR
อัตราส่วนความละเอียด R	1mA /1mV
ระดับความปลอดภัย	เป็นไปตามข้อกำหนด EN60950 และ GB4943
ระดับการป้องกันฟ้าผ่า	ตอบสนองข้อกำหนดการป้องกันฟ้าผ่า 2 ขั้วของ GB17626
เกรดการป้องกัน	ไอพี20
การสื่อสาร	โปรโตคอลการสื่อสาร CAN เข้ากันได้กับการสื่อสาร 485
พลัง	160 กิโลวัตต์ (โหลดเต็มที่)
การกำหนดค่าพลังงาน P	AC380V/220V 、50HZ
การป้องกันความปลอดภัย	การป้องกันข้อมูลไฟฟ้าดับ การป้องกันแรงดันไฟเกินและการคายประจุเกิน การป้องกันกระแสเกิน  การป้องกันความจุ, การป้องกันอุณหภูมิเกิน, การป้องกันวงจรเปิด, การป้องกันไฟฟ้าลัดวงจร  การเชื่อมต่อแบตเตอรี่แบบย้อนกลับและการป้องกันการเชื่อมต่อที่ไม่ถูกต้อง

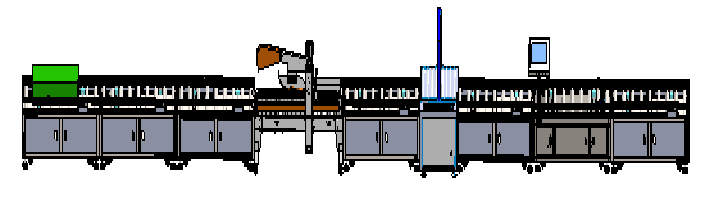

VI. ข้อกำหนดสายการบรรจุภัณฑ์

การแนะนำอุปกรณ์: อุปกรณ์นี้ประกอบด้วยเครื่องปิดผนึก เครื่องรัดสายรัด เครื่องชั่งน้ำหนัก ฯลฯ หลังจากการโหลด การติดฉลาก และการวางป้ายชื่อด้วยมือ การตรวจสอบ LQC เต็มรูปแบบก็เสร็จสมบูรณ์ และกล่องบรรจุภัณฑ์จะพับและปิดผนึกด้วยเทปใสโดยอัตโนมัติ ผลิตภัณฑ์ไหลเข้าสู่เครื่องรัดสายรัด เซ็นเซอร์จะตรวจจับสัญญาณ และอุปกรณ์จะเริ่มรัดสายรัดอัตโนมัติ ผลิตภัณฑ์ไหลเข้าสู่สถานีชั่งน้ำหนัก และเซ็นเซอร์จะตรวจจับสัญญาณเพื่อสแกนและชั่งน้ำหนักผลิตภัณฑ์โดยอัตโนมัติ จากนั้นอัปโหลดข้อมูลไปยังระบบ MES

ระบบ MES ที่ใช้ตลอดทั้งสายการผลิตประกอบด้วยแพลตฟอร์มพื้นฐาน MES (โมดูลการจัดการการวางแผน การรวบรวมข้อมูลการผลิต การจัดการการตรวจสอบย้อนกลับ) และป้ายอิเล็กทรอนิกส์ ระบบนี้ประกอบด้วยเซิร์ฟเวอร์ สวิตช์ จอแสดงผลป้ายอิเล็กทรอนิกส์ เทอร์มินัลแสดงผลมาตรฐานการปฏิบัติงาน (SOP) เครื่องสแกนบาร์โค้ด และซอฟต์แวร์คอมพิวเตอร์ระดับสูง ระบบ MES จะรายงานข้อมูลสถานีเพื่อรวบรวมตามความจำเป็น กำหนดให้แต่ละสถานีงานระบุ บันทึก เผยแพร่ และบันทึกข้อมูลโดยอัตโนมัติเมื่อผ่าน และตอบสนองความต้องการของการผลิต

รุ่นอุปกรณ์	TMAX- ZT23003-08-05A
ขนาดภายนอก	ขนาด(กว้าง x ยาว x สูง) ：120.00 *1100*1500 （มม. ）
โหมด ควบคุม	ไอพีซี+ พีแอลซี
ความสูงตำแหน่งการทำงานด้วยตนเอง	600 มม. ± 20 มม.
วิธีการโหลด	การป้อนอาหารด้วยมือ
กลไกการกีฬา	สายพานลำเลียงแบบลูกกลิ้ง
ความเร็วในการลำเลียง	0-10 ม. / นาที
ข้อมูลจำเพาะของกาวใส	รูภายใน 76มม.
โหมดระบุตำแหน่ง	เซ็นเซอร์จะหยุดตรวจจับทันที
ความแม่นยำของเครื่องชั่งน้ำหนัก	0.5กก.
น้ำหนักบรรทุกสูงสุดของเครื่องชั่ง	500 กก.
ความเข้ากันได้ของอุปกรณ์สูงสุด	กว้าง*ยาว=800*500 มม.
วัสดุยึดเกาะ	พีพี/พีอีที
เฟรมหลัก	สีอบฟางทง+Q235
การสื่อสาร	ระบบ MES/การสื่อสารแบบอนุกรม
น้ำหนักอุปกรณ์	1500 กก.
พลัง	3 กิโลวัตต์
การกำหนดค่าพลังงานP	AC220V 、50HZ
การป้องกันความปลอดภัย	ไฟเตือนหยุดฉุกเฉิน
