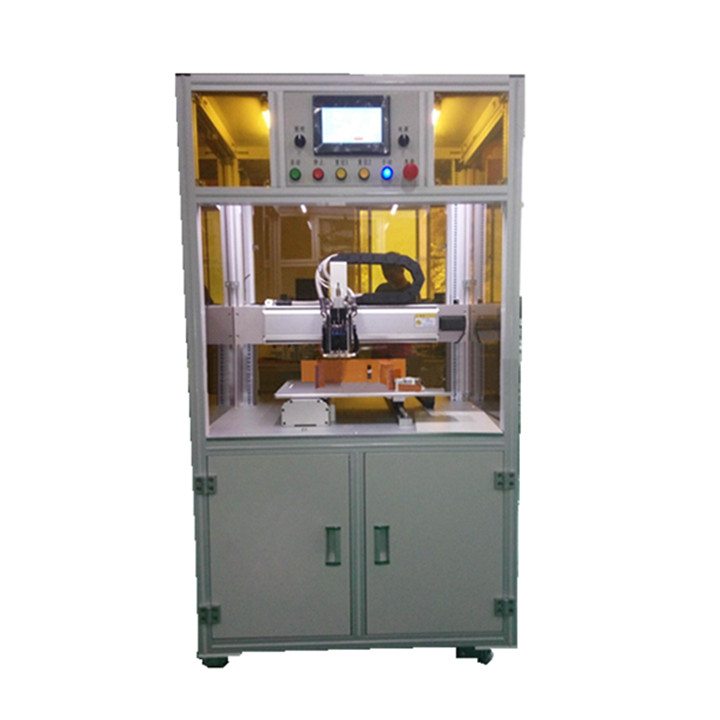

เครื่องเชื่อมอัตโนมัติแบบด้านเดียวสำหรับชุดประกอบแบตเตอรี่ 18650

อุปกรณ์นี้ส่วนใหญ่ใช้สำหรับการเชื่อมแบบจุดเดียวและจุดคู่ของแบตเตอรี่และแผ่นเหล็กชุบนิกเกิล หรือแผ่นนิกเกิลในการประกอบแบตเตอรี่ทรงกระบอก/พอลิเมอร์และรับประกันว่าแรงตึงในการเชื่อมระหว่างแบตเตอรี่และแผ่นเหล็กชุบนิกเกิลหรือแผ่นนิกเกิลจะมากกว่า 30 นิวตัน ช่วงการเชื่อมจุดของอุปกรณ์สามารถตอบสนองความต้องการการเชื่อมของแบตเตอรี่ 18650 ที่มี  ชุด  แบตเตอรี่ 20 ซีรีส์  และ ชุดแบตเตอรี่น้อยกว่า 20  ซีรีส์ จำนวนแบตเตอรี่เชื่อมจะถูกกำหนดโดยจังหวะ ซึ่งสามารถตั้งค่าได้โดยคนและเครื่องจักร



แหล่งจ่ายไฟและแรงดันไฟฟ้าสำหรับอุปกรณ์	AC 22 0± 10% ，50HZ±2HZ ,  500 วัตต์
แหล่งจ่ายไฟและแรงดันไฟฟ้าสำหรับงานเชื่อม	AC380V±10% ，50HZ±2HZ ，2000 วัตต์
วัสดุเชื่อม	แผ่นนิกเกิลบริสุทธิ์:  0.03-0.2มม. แผ่นเหล็กชุบนิกเกิล  : 0.03-0.3มม. (เชื่อมแบบกระแทกสามารถเชื่อมได้ 0.6 มม.)
โหมดการขับขี่	สกรู TBI + ไกด์เชิงเส้นความแม่นยำเงินไต้หวัน
ฟังก์ชั่นการหมุนของหัวเชื่อม	หัวเชื่อมรองรับการหมุนเชิงบวกและเชิงลบ และเหมาะสำหรับการเชื่อมจุดของแบตเตอรี่รูปทรงพิเศษ และฟังก์ชันเข็มป้องกันการติด
ความเร็วในการเชื่อมจุดสูงสุด	0.5S/ จุด；1800 ชิ้น/ชม.
น้ำหนักรับน้ำหนักสูงสุด	30 กก.
ช่วงขนาดจังหวะสูงสุด	X ：500มม. ，Y ：400มม. ，Z ：35มม. ，R ：180º ระยะห่างระหว่างแพลตฟอร์มเครื่องมือและเข็มเชื่อมสามารถปรับได้ 300 มม.
แรงดันในการเชื่อม	สามารถปรับแรงกดของเข็มเชื่อมทั้งสองได้อย่างอิสระ แรงดันคงที่ เชื่อถือได้ และปรับได้ง่าย แรงดึงในการเชื่อมระหว่างเปลือกแบตเตอรี่และชิ้นส่วนเชื่อมต่อต้องมากกว่า 30 นิวตัน
ตำแหน่งการเชื่อม	ตำแหน่งทรงกระบอกและระนาบด้านบนของแบตเตอรี่
กระบวนการเชื่อม	ประกายไฟกระเด็นเล็กน้อย ไม่มีเสี้ยน ไม่มีการเปลี่ยนสี การเชื่อมสวยงาม ประสิทธิภาพเสถียร ไม่ทำให้รูปลักษณ์ของแบตเตอรี่เสียหาย
มิติ	900 ยาว× 900 กว้าง× 1600 สูงมม.
น้ำหนัก	250กก.
สายไฟ	220V 10A
ท่อเชื่อมต่อแบบลม	เส้นผ่านศูนย์กลาง 8 มม. อินเทอร์เฟซเสียบง่าย แรงดันอากาศ 0.4 MPa
