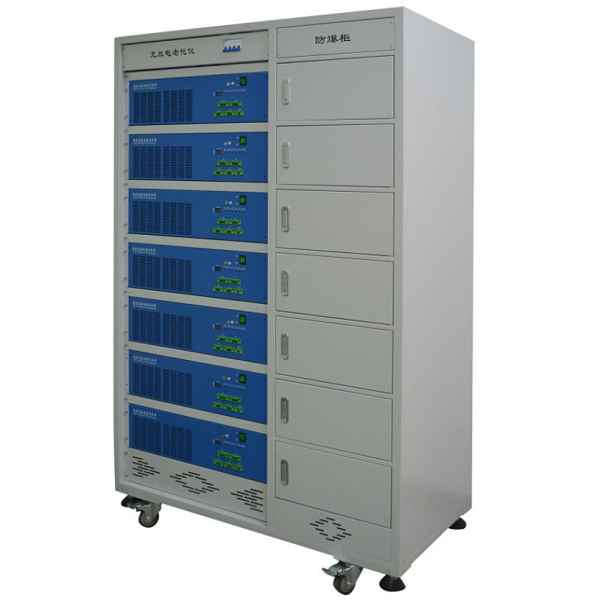

เครื่องทดสอบการชาร์จและการคายประจุแบตเตอรี่ 85V 10A 20A ตู้ทดสอบอายุ
1.ขอบเขตการใช้งานอุปกรณ์และการแนะนำฟังก์ชัน
1.1ขอบเขตการใช้งาน:
อุปกรณ์ทดสอบการคายประจุส่วนใหญ่ใช้สำหรับรอบการคายประจุ
การทดสอบแบตเตอรี่ลิเธียม
1.2 รายการทดสอบ:
แรงดันป้องกันการชาร์จแบตเตอรี่ แรงดันป้องกันการคายประจุ ความจุ ฯลฯ
อุปกรณ์มีขั้นตอนการทดสอบสี่ขั้นตอน ได้แก่ การชาร์จ การคายประจุ การเก็บเข้าชั้นวาง และการหมุนเวียน โดยการแก้ไข
ขั้นตอนที่สอดคล้องกันสามารถทดสอบแบตเตอรี่ได้ตามกระบวนการที่กำหนด
2.ประสิทธิภาพหลักของอุปกรณ์ทดสอบ:
2.1 ฟังก์ชันการชาร์จและการปล่อยประจุ:
มีฟังก์ชั่นการชาร์จกระแสคงที่และแรงดันคงที่และกระแสคงที่
ฟังก์ชันการคายประจุ สามารถชาร์จและคายประจุแบตเตอรี่และบันทึกแบตเตอรี่ได้
ความจุ.
2.2 อินเทอร์เฟซการชาร์จและการปล่อยประจุ:
ตอบสนองความต้องการการชาร์จและปล่อยแบตเตอรี่ในพอร์ตเดียวกันได้อย่างสมบูรณ์
พอร์ตย่อยสำหรับชาร์จและปล่อยประจุ คือ2 สาย (P+ P-) และ 3 สาย (P+ P- C- )
ในเวลาเดียวกัน ก็สามารถยืดอายุแบตเตอรี่เครื่องมือไฟฟ้าได้ด้วยการชาร์จแผ่นบวก
การป้องกันและการป้องกันการคายประจุแผ่นลบ (CH+ P+ P-)
2.3 ตรวจสอบการป้องกันแรงดันไฟฟ้า:
โดยการชาร์จและปล่อยประจุแบตเตอรี่ ตรวจสอบว่าการป้องกันการชาร์จและ
การป้องกันการปล่อยประจุของการทำงานของแบตเตอรี่
2.4 การป้องกันความปลอดภัย:
ฟังก์ชั่นป้องกันการเชื่อมต่อย้อนกลับ การป้องกันขีดจำกัดแรงดันไฟฟ้าบนและล่าง
การป้องกันกระแสไฟรั่วที่ปลอดภัย
2.5 โหมดออนไลน์:
หากเครื่องมือมีตัวเดียวหรือต่ำกว่า 5 ก็สามารถเชื่อมต่อกับพีซีได้ผ่านพอร์ตซีเรียล
เมื่อมีชุดเครื่องมือมากกว่า 5 ชุดใช้โหมดการเชื่อมต่อเครือข่าย พีซีจะต้องจัดเตรียมพอร์ตเครือข่ายเพียงพอร์ตเดียวเพื่อควบคุมชุดเครื่องมือไม่เกิน 60 ชุด
2.6 ระบบควบคุม:
ระบบซอฟต์แวร์ใช้โหมด C / S แบบคลาสสิกและสมบูรณ์แบบ และ
โหมดการสื่อสารประกอบด้วยพอร์ตอนุกรมและเครือข่าย พอร์ตอนุกรมสามารถรับรู้
การสื่อสารที่แม่นยำของเครื่องมือหลายชิ้นในระยะทางสั้น ๆ และเครือข่าย
สามารถรับรู้การสื่อสารที่แม่นยำของเครื่องมือหลายชนิดในระยะไกลได้
2.7 ซอฟต์แวร์คอมพิวเตอร์ส่วนบน:
ฐานข้อมูล SQL จะถูกใช้เพื่อจัดเก็บการทดสอบตามอินเทอร์เฟซการทำงานของ Windows
ข้อมูลซึ่งสะดวกมากสำหรับเจ้าหน้าที่ในการสอบถามและส่งออกข้อมูลออนไลน์
สามารถดูเส้นโค้งการเสื่อมสภาพของการชาร์จและการปล่อยประจุได้ตามบาร์โค้ดของแบตเตอรี่และเวลา
และหมายเลขอุปกรณ์ และสามารถส่งออกเส้นโค้งได้ในเวลาเดียวกัน
3.พารามิเตอร์ทางเทคนิค
กำลังไฟฟ้าเข้า | แรงดันไฟฟ้ากระแสสลับ 220V ± 10% / 50Hz |
แรงดันไฟฟ้า | ช่วงการวัด | 7.5~85โวลต์ |
| ความแม่นยำ | ± (0.2% ของการอ่าน + 0.2% ของช่วง) |
ปัจจุบัน | ระยะการชาร์จ | 50~10000มิลลิแอมป์ |
| ความแม่นยำในการชาร์จ | ± (0.2% ของการอ่าน + 0.2% ของช่วง) |
| ช่วงการปล่อย | 50~20000มิลลิแอมป์ |
| ความแม่นยำ | ± (0.2% ของการอ่าน + 0.2% ของช่วง) |
ค่าใช้จ่าย | กระแสตัดแรงดันคงที่ | ขั้นต่ำ 50mA |
ความจุ | ความแม่นยำ | ± 1 ‰ |
พลัง | พลังการระบาย | ≦ 1400 วัตต์ |
เวลา | เวลาตรวจลาดตระเวน | การรับแบบเรียลไทม์ < 2 วินาที |
| ช่วงเวลา | 0 ~ 999 ชั่วโมง / ขั้นตอนการทำงาน |
ช่วงเวลาการบันทึกข้อมูล | ≥ 5 วินาที |
เวอร์ชันเครื่องจักรมัธยฐาน | 1.1 ซีรีส์ |
ค่าใช้จ่าย | โหมดการชาร์จ | การชาร์จกระแสคงที่และแรงดันคงที่ |
| เงื่อนไขการตัดออก | แรงดันไฟฟ้า กระแสไฟฟ้า เวลาสัมพันธ์ การป้องกันการชาร์จเกิน |
การปลดประจำการ | โหมดการระบายประจุ | การปล่อยกระแสคงที่ |
| เงื่อนไขการตัดออก | การป้องกันแรงดันไฟฟ้า เวลาสัมพันธ์ และการปล่อยประจุเกิน |
วงจร | ช่วงการวัดรอบ | 1 ~ 999 ครั้ง |
| จำนวนขั้นตอนรอบเดียว | 100 |
การสุ่มตัวอย่างการตรวจจับแรงดันและกระแสไฟฟ้า | การสุ่มตัวอย่างสี่สาย |
ฐานข้อมูล | การใช้ฐานข้อมูล SQL เพื่อจัดการข้อมูลการทดสอบ |
โหมดการสื่อสารของคอมพิวเตอร์โฮสต์ | ขึ้นอยู่กับโปรโตคอล TCP / IP และพอร์ตซีเรียล |
โหมดเอาต์พุตข้อมูล | Excel, TXT, แผนภูมิ |
อินเทอร์เฟซการสื่อสาร | พอร์ตเครือข่าย |
จำนวนช่องต่อตู้ | 7 ช่อง 7 แถว และ 1 คอลัมน์ |

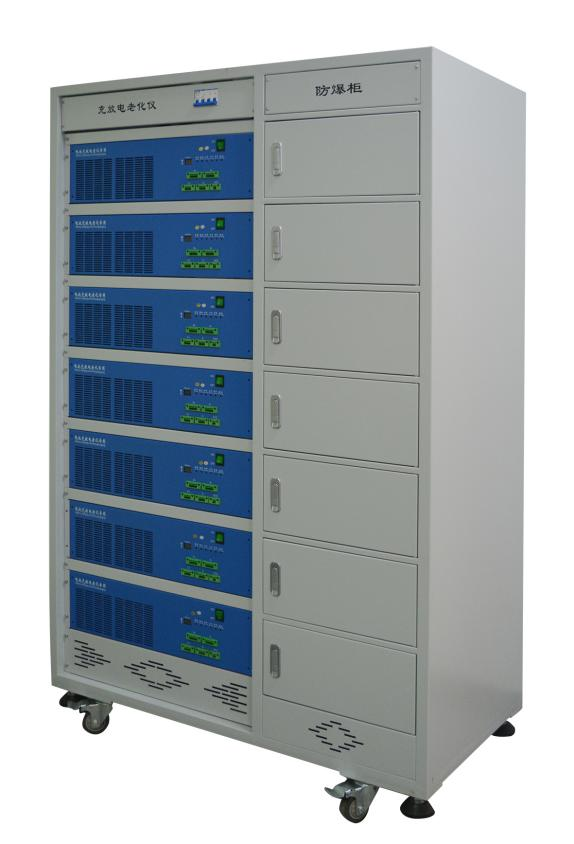

4.โครงสร้างผลิตภัณฑ์
ขนาดตัวถัง | กว้าง*ลึก*สูง: 600*450*170 （มม. ） |
ขนาดตู้ | กว้าง*ลึก*สูง: 1230*600*1820 （มม. ） |
ขนาดพื้นที่การคายประจุแบตเตอรี่ | กว้าง*ลึก*สูง: 370*600*170 （มม. ） |
จำนวนโมดูล | รองรับสูงสุด 7 ช่อง |
5.อินเทอร์เฟซซอฟต์แวร์ทดสอบ:

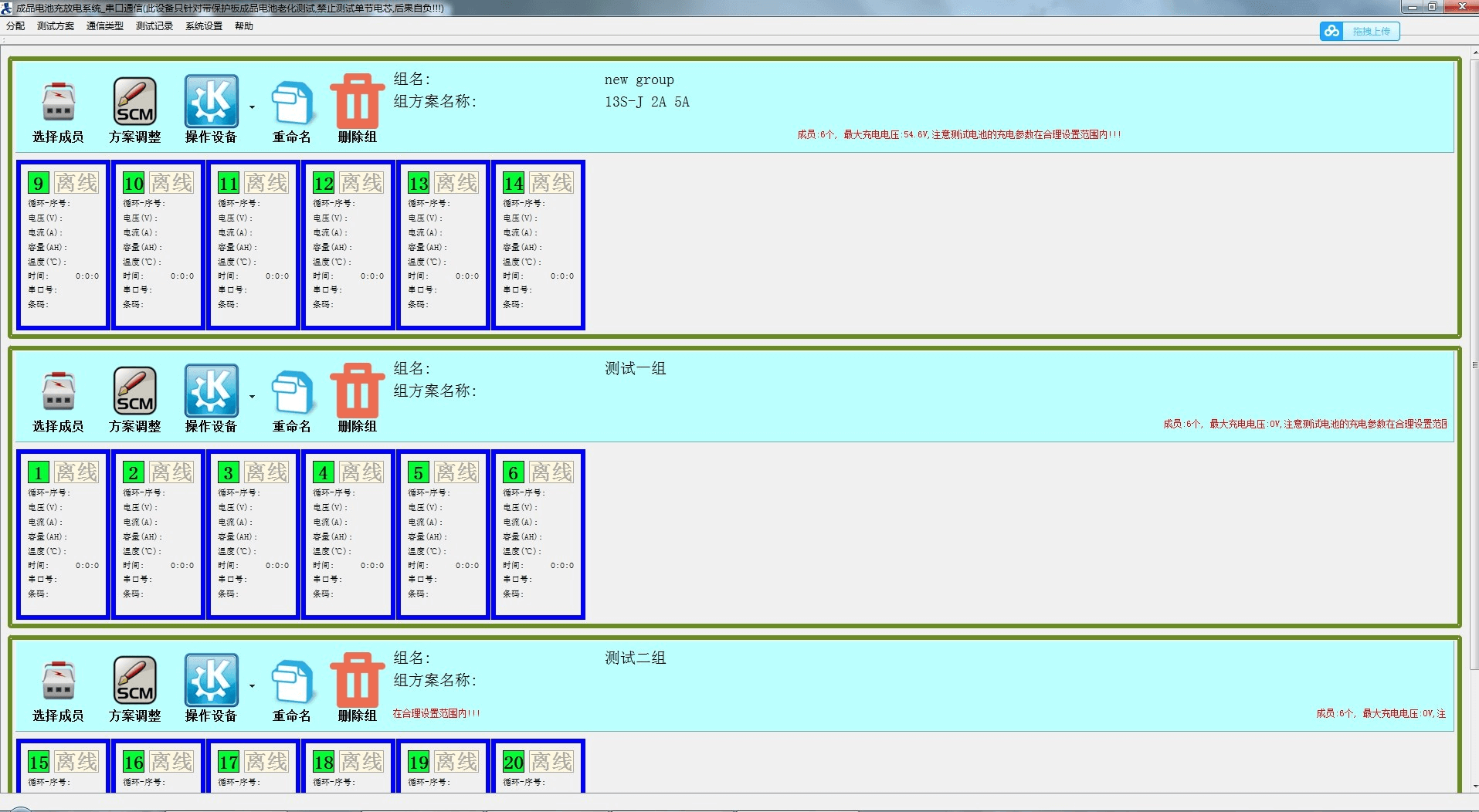

5.1 อินเทอร์เฟซหลัก:

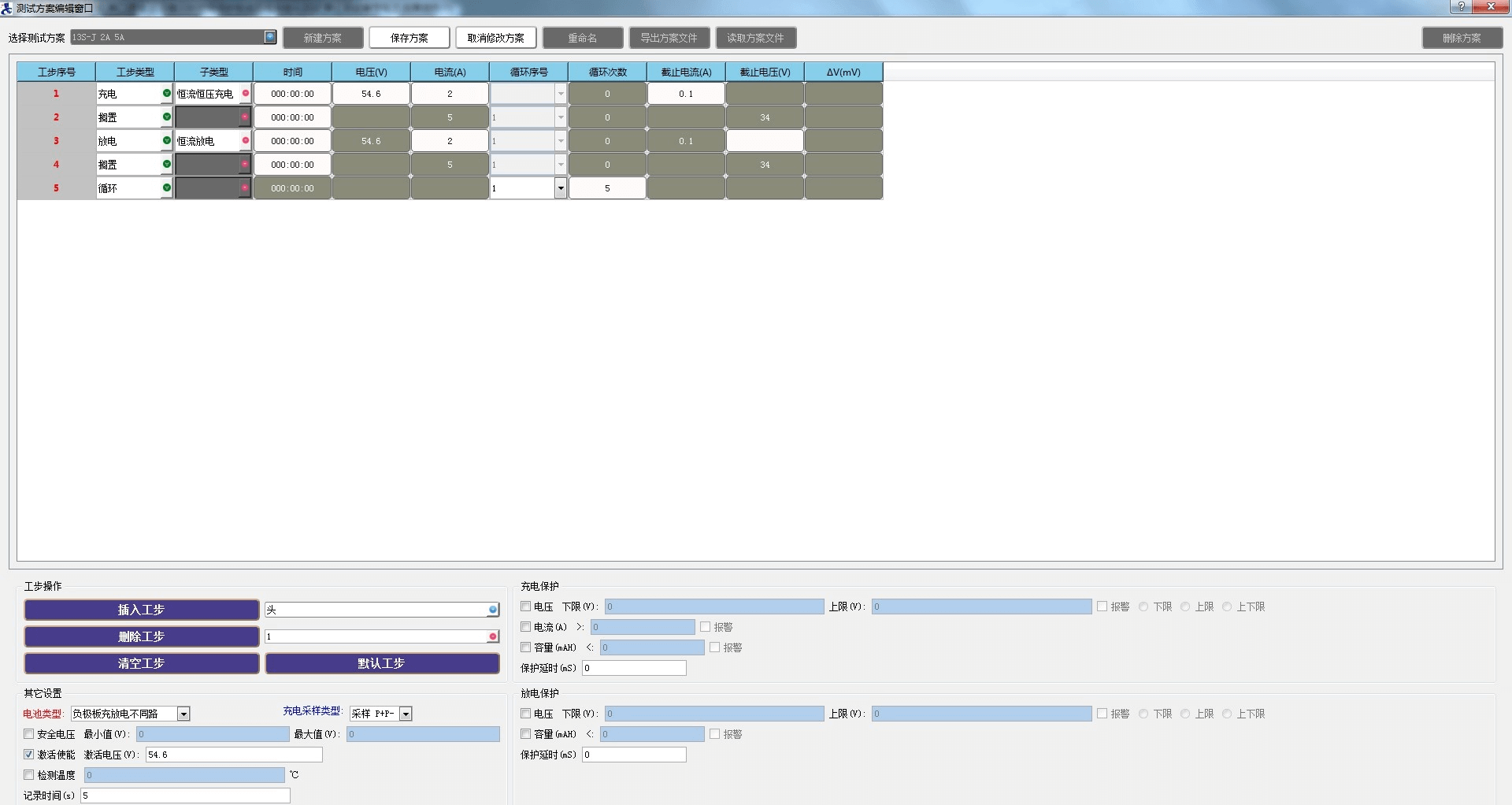

5.2 อินเทอร์เฟซการตั้งค่าโครงการ:
