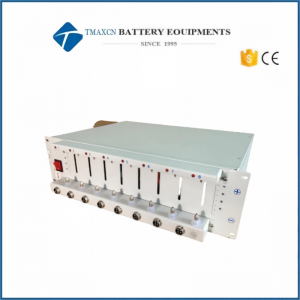

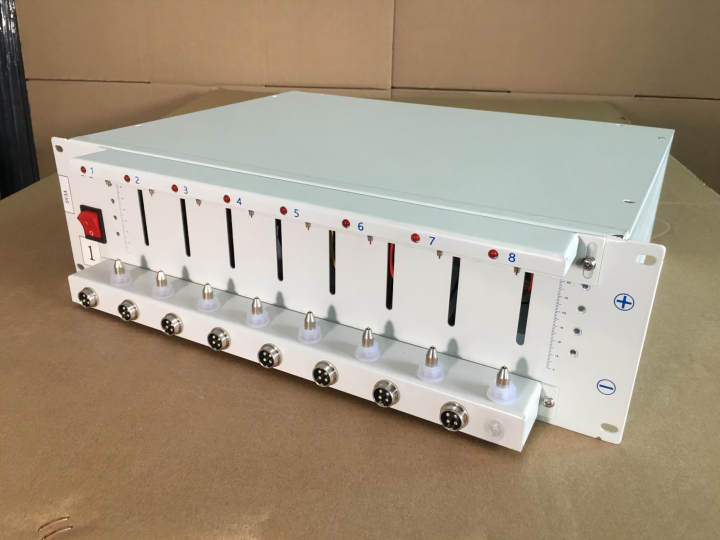

เครื่องวิเคราะห์และทดสอบแบตเตอรี่ 8 ช่องสัญญาณ 5V50mA
1. อุปกรณ์ทดสอบแบตเตอรี่ TMAX-5V50mAเป็นเครื่องวิเคราะห์แบตเตอรี่แปดช่องสัญญาณ สำหรับวิเคราะห์แบตเตอรี่แบบเหรียญขนาดเล็กที่มีช่วงกระแส 0-50 มิลลิแอมป์ และแรงดัน 0-5 โวลต์ แต่ละช่องสัญญาณของเครื่องวิเคราะห์มีแหล่งจ่ายกระแสคงที่และแรงดันคงที่อิสระ ซึ่งสามารถตั้งโปรแกรมและควบคุมได้ด้วยซอฟต์แวร์คอมพิวเตอร์
2. ระบบทดสอบแบตเตอรี่แบบเหรียญนี้เหมาะสำหรับการใช้งานหลากหลายด้านในงานทดสอบแบตเตอรี่ เช่น การวิจัยวัสดุอิเล็กโทรด การทดสอบประสิทธิภาพแบตเตอรี่ การผลิตแบตเตอรี่ขนาดเล็ก การจัดระดับความสามารถ การทดสอบชุดแบตเตอรี่ เป็นต้น
3. เครื่องทดสอบแบตเตอรี่แบบเหรียญนี้เหมาะสำหรับแบตเตอรี่แบบเหรียญทุกชนิด เช่น แบตเตอรี่ลิเธียม แบตเตอรี่ NI-MH แบตเตอรี่นาฬิกา Zn-Mn และอื่นๆ
ช่วงการวัดสามระดับช่วยเพิ่มความแม่นยำของเครื่องทดสอบแบตเตอรี่ได้อย่างมาก และที่สำคัญกว่านั้นคือ สามารถใช้งานฟังก์ชัน CVD (การคายประจุด้วยแรงดันคงที่) ได้ ในขณะเดียวกันก็ช่วยให้ลูกค้าประหยัดค่าใช้จ่ายได้อีกด้วย ปัจจุบันมีให้เลือก 5V10mA/50mA/6A/12A และจะมีรุ่นอื่นๆ ออกมาเพิ่มเติมในเร็วๆ นี้
I. ข้อมูลจำเพาะทางเทคนิค:
รายการตัวบ่งชี้ | พารามิเตอร์ตัวบ่งชี้ |
ประเภทหน่วย | TMAX-5V50mA-08CH |
ข้อกำหนดของอุปกรณ์ | 5V/1mA/10mA/20mA/50mA |
จำนวนช่องสัญญาณอุปกรณ์ | 8 แชนแนล |
วิธีการควบคุมช่องสัญญาณ | แต่ละช่องสัญญาณสามารถควบคุมได้อย่างอิสระ โดยใช้สายสี่เส้นในการวัดกระแสและแรงดันไฟฟ้า |
ลักษณะของช่องสัญญาณ | แหล่งจ่ายกระแสคงที่และแหล่งจ่ายแรงดันคงที่ใช้โครงสร้างแบบวงปิดคู่ |
อิมพีแดนซ์อินพุต | ≥1MΩ |
แรงดันไฟฟ้า | แรงดันไฟฟ้า ขอบเขต | ค่าใช้จ่าย | 10 mV–5 V (พอร์ตอุปกรณ์) |
การปล่อยตัว | 0.75V–5V (พอร์ตอุปกรณ์); แรงดันไฟฟ้าคายประจุขั้นต่ำขึ้นอยู่กับความยาวของสายเคเบิล |
ความแม่นยำ | ความคลาดเคลื่อน ±0.05% ของ FS อุณหภูมิแวดล้อม: 15°C–35°C |
ปัจจุบัน | ปัจจุบัน ขอบเขต | ค่าใช้จ่าย | 0.1mA-50mA |
การปล่อยตัว | 0.1mA-50mA |
ความแม่นยำ |
| ความคลาดเคลื่อน ±0.05% ของ FS อุณหภูมิแวดล้อม: 15°C–35°C |
พลัง | กำลังขับช่องสัญญาณเดียว | 0.2 วัตต์ |
ความเสถียร | 0.2% ของ FS |
เวลา | เวลาตอบสนองปัจจุบัน | ≤10 มิลลิวินาที |
ข้อมูล จดบันทึก | ความถี่ในการบันทึก | 1 เฮิรตซ์ |
เงื่อนไขการบันทึกข้อมูล | ช่วงเวลาขั้นต่ำ: 1 วินาที |
ช่วงแรงดันไฟฟ้าขั้นต่ำ: 1 มิลลิโวลต์ |
ช่วงกระแสไฟขั้นต่ำ: 1 มิลลิแอมป์ |
ค่าใช้จ่าย | โหมดการชาร์จ | การชาร์จด้วยกระแสคงที่, การชาร์จด้วยแรงดันคงที่, การชาร์จด้วยกระแสคงที่และแรงดันคงที่ และการชาร์จด้วยกำลังไฟฟ้าคงที่ |
เงื่อนไขการตัดออก | แรงดันไฟฟ้า กระแสไฟฟ้า เวลาสัมพัทธ์ ความจุ -ΔV |
การปล่อยตัว | โหมดการคายประจุ | การคายประจุด้วยกระแสคงที่ การคายประจุด้วยกำลังไฟฟ้าคงที่ และการคายประจุด้วยความต้านทานคงที่ |
เงื่อนไขการตัดออก | แรงดันไฟฟ้า กระแสไฟฟ้า เวลาสัมพัทธ์ ความจุ -ΔV |
แรงกระตุ้น ลวดลาย เลือกได้ | ค่าใช้จ่าย | โหมดกระแสคงที่, โหมดกำลังคงที่ |
การปล่อยตัว | โหมดกระแสคงที่, โหมดกำลังคงที่ |
ความกว้างพัลส์ขั้นต่ำ | แนะนำ: รุ่น 5S หรือสูงกว่า |
เงื่อนไขการตัดออก | แรงดันไฟฟ้า เวลาสัมพัทธ์ |
รายการตัวบ่งชี้ | พารามิเตอร์ตัวบ่งชี้ |
ดีซีอาร์ | DCIR (ไม่บังคับ) | รองรับการเลือกจุดแบบกำหนดเองสำหรับการคำนวณ DCIR |
การเกิดซ้ำ | การทดสอบวงจร | สามารถตั้งค่าคำสั่งได้สูงสุด 399 คำสั่ง และตั้งค่าลูปได้สูงสุด 65,535 ลูป |
การซ้อนลูป | รองรับลูปซ้อนกันได้สูงสุด 5 ระดับ |
ปกป้อง | การป้องกันซอฟต์แวร์ | รองรับการปกป้องข้อมูลเมื่อไฟฟ้าดับ |
รองรับการรีสตาร์ทเครื่อง (ต้องใช้แหล่งจ่ายไฟสำรอง UPS) |
ระบบป้องกันแรงดันเกิน, ระบบป้องกันแรงดันต่ำเกิน, ระบบป้องกันความจุ, ระบบป้องกันกระแสเกิน, ระบบป้องกันกระแสต่ำเกิน |
ระบบป้องกันการต่อสายกลับด้าน |
วิธีการส่งออกข้อมูล | เอ็กซิกซ์, พีดีพี |
วิธีการระบายความร้อน | การระบายความร้อนด้วยอากาศแบบบังคับ |
เสียงรบกวนจากอุปกรณ์ | ≤50dB |
วิธีการสื่อสารกับคอมพิวเตอร์โฮสต์ | เครือข่าย |
ขนาดโครงร่าง |
|
หน้าจอแสดงผล |
|
ข้อกำหนดของระบบ | ระบบปฏิบัติการ Windows XP และเวอร์ชันที่ใหม่กว่า |
II. ข้อกำหนดด้านสภาพแวดล้อมการทำงานของอุปกรณ์:
รายการตัวบ่งชี้ | พารามิเตอร์ตัวบ่งชี้ |
ช่วงอุณหภูมิการทำงาน | 0℃-40℃ |
ช่วงอุณหภูมิในการจัดเก็บ | -10℃ ถึง 50℃ |
ความชื้นสัมพัทธ์ในสภาพแวดล้อมการทำงาน | ความชื้นสัมพัทธ์ ≤70% (ไม่มีการควบแน่นของไอน้ำ) |
ความชื้นสัมพัทธ์ของสภาพแวดล้อมในการจัดเก็บ | ความชื้นสัมพัทธ์ ≤80% (ไม่มีการควบแน่นของไอน้ำ) |
ป้อนพลังงานที่ใช้งานอยู่ | 80 วัตต์ |
แหล่งจ่ายไฟเข้า | แหล่งจ่ายไฟ AC 220V ±10%/50Hz; ข้อมูลจำเพาะของแหล่งจ่ายไฟอื่นๆ สามารถสอบถามได้ตามต้องการ |

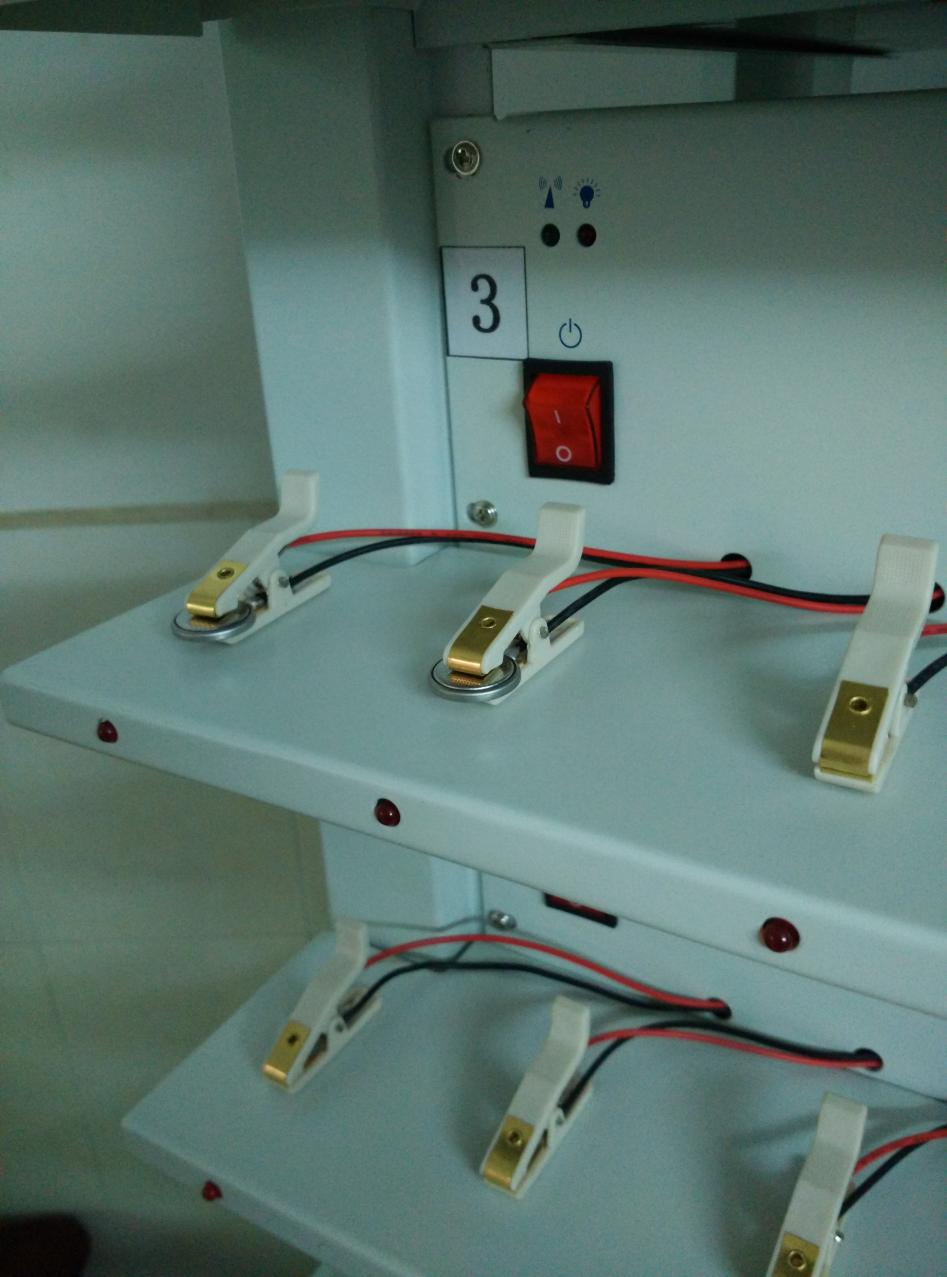

ประเภทอุปกรณ์ | อุปกรณ์ยึดแบบปุ่มกด อุปกรณ์ยึดแบบโพลีเมอร์ หรืออุปกรณ์ยึดแบบหนีบ – สามารถเลือกใช้แบบใดแบบหนึ่งได้ตามต้องการ |
ข้อกำหนดอื่นๆ |
|
