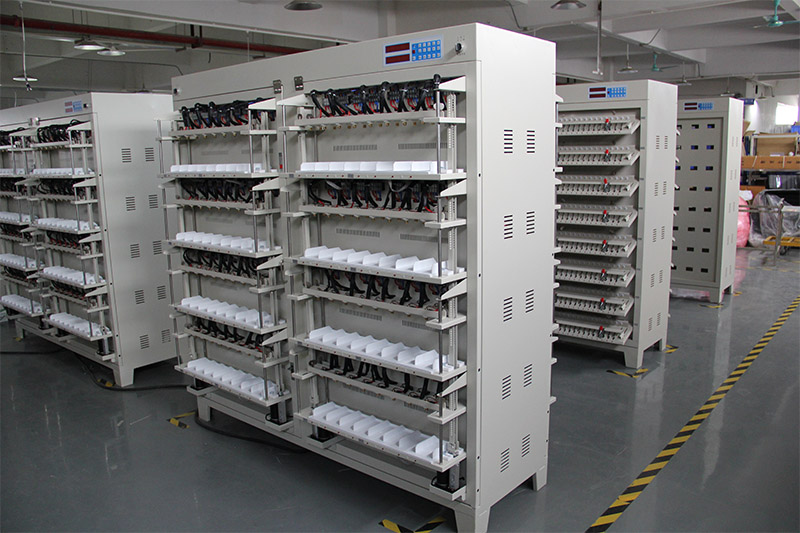

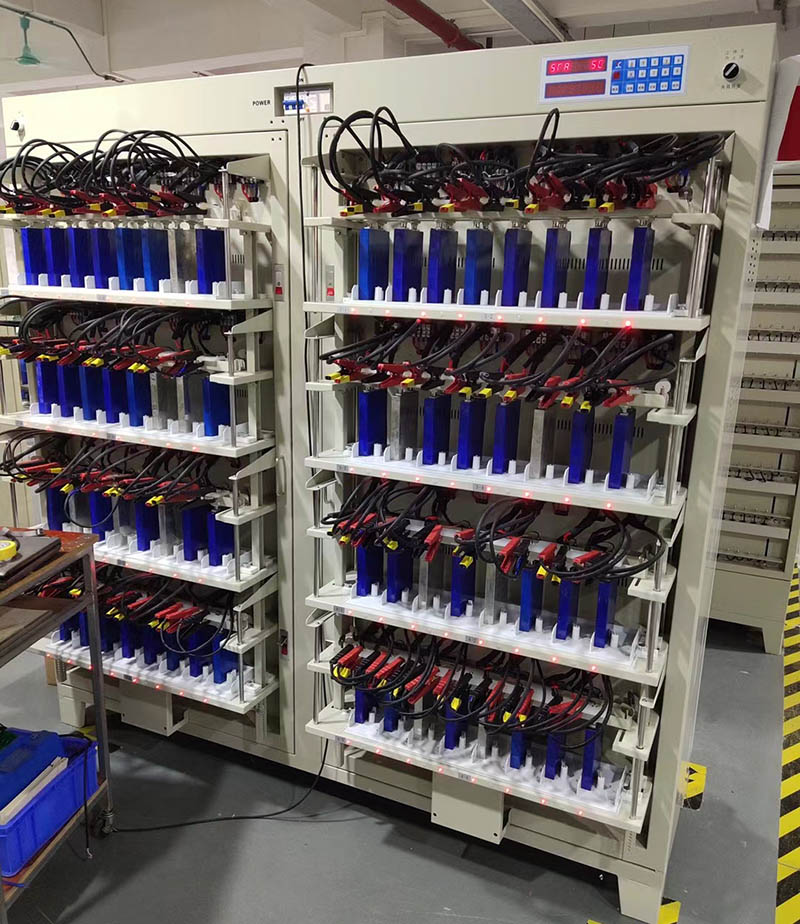

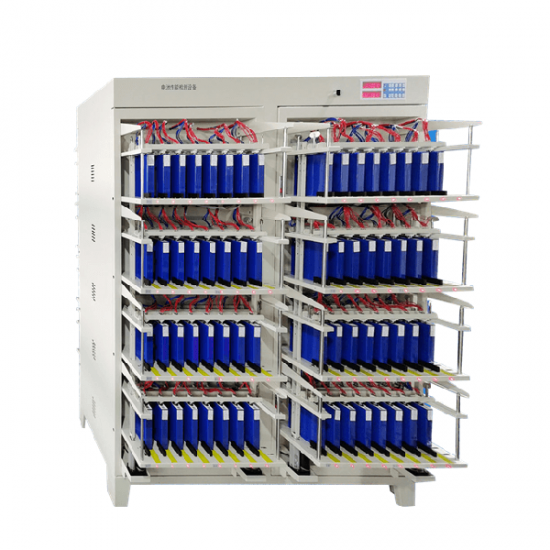

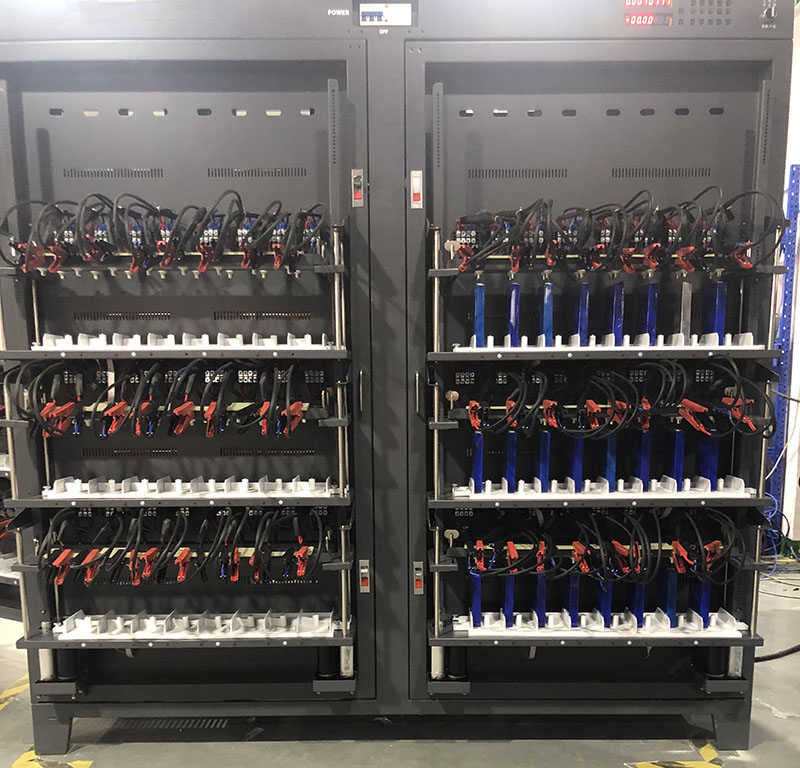

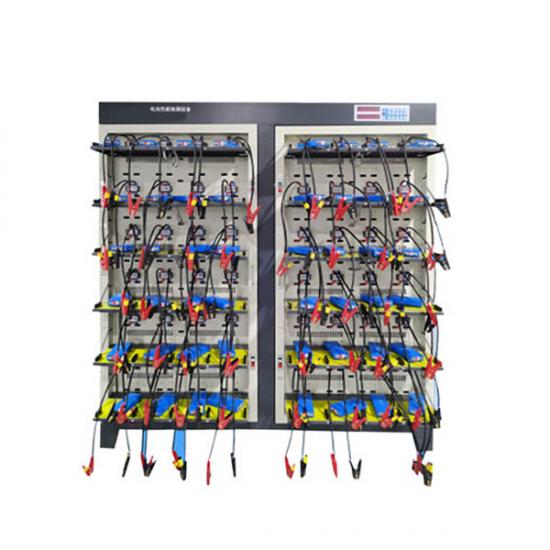

เครื่องเกรด 5V 20A 192 ช่องพร้อมระบบป้อนกลับพลังงานสำหรับเซลล์ปริซึม

1.ภาพรวม

เครื่องทดสอบการชาร์จและคายประจุแบตเตอรี่แบบป้อนกลับพลังงานรูปสี่เหลี่ยมนี้ใช้สำหรับทดสอบความจุ อายุการใช้งาน ความต้านทานภายใน ความหนาแน่นพลังงาน อุณหภูมิ และพารามิเตอร์อื่นๆ ของแบตเตอรี่ เพื่อประเมินประสิทธิภาพและความน่าเชื่อถือของแบตเตอรี่ ตู้ทดสอบนี้ใช้เทคโนโลยีประหยัดพลังงานเพื่อส่งพลังงานที่แบตเตอรี่ปล่อยออกมากลับเข้าสู่ระบบไฟฟ้า ทำให้กระบวนการทดสอบมีประสิทธิภาพ ประหยัดพลังงาน และเชื่อถือได้ เครื่องทดสอบนี้ ใช้กันอย่างแพร่หลายในแบตเตอรี่ลิเธียมไอออนและแบตเตอรี่นิกเกิลเมทัลไฮไดรด์สำหรับการทดสอบการสร้างและความจุของแบตเตอรี่นิกเกิลแคดเมียม ความเสถียร การประหยัดพลังงาน ความแม่นยำ และคุณภาพของผลิตภัณฑ์ได้รับการยอมรับและยกย่องจากอุตสาหกรรมแบตเตอรี่หลายแห่ง

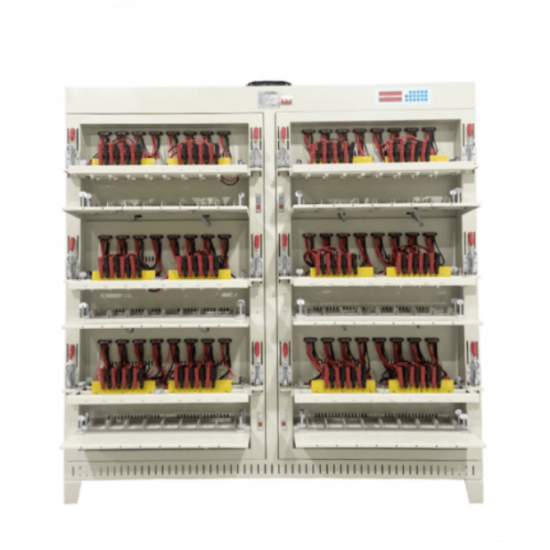

2.โครงสร้างและรูปลักษณ์ของอุปกรณ์
โครงสร้างของอุปกรณ์นี้ประกอบด้วยส่วนหลักๆ ดังต่อไปนี้:
1) บอร์ด CPU หนึ่งตัว ตู้ทั้งหมดส่งและควบคุมอย่างสม่ำเสมอ
2) มีแผ่นจ่ายกระแสคงที่ 4 ช่อง จำนวน 32 แผ่น จัดเรียงเท่าๆ กันใน 4 ประตู
แหล่งจ่ายไฟอินเวอร์เตอร์ทิศทางสองทาง 3 ตัว สำหรับ  บอร์ด กระแสคงที่ 8 ตัว
4) แผงแป้นพิมพ์สองตัว ด้านหน้าและด้านหลังทำงานสองด้าน

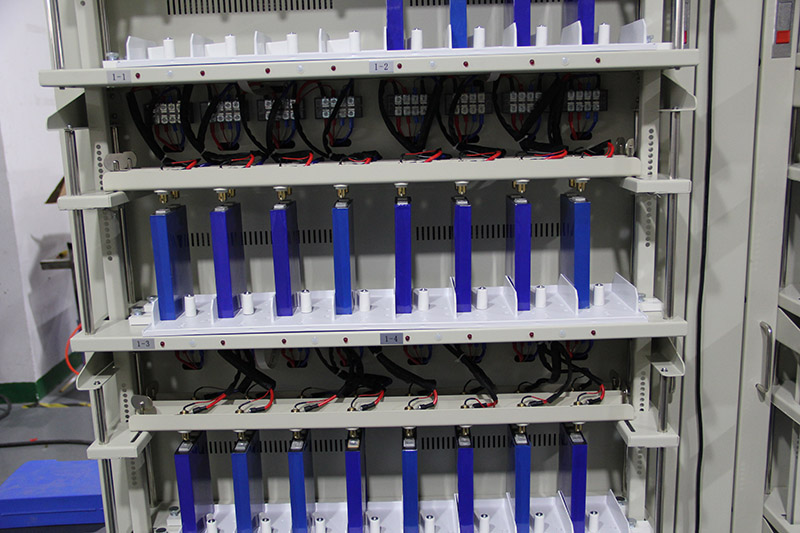

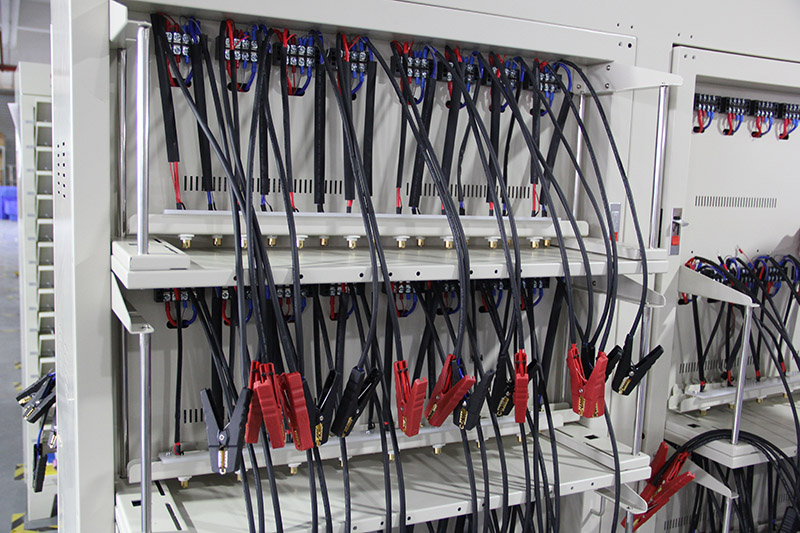

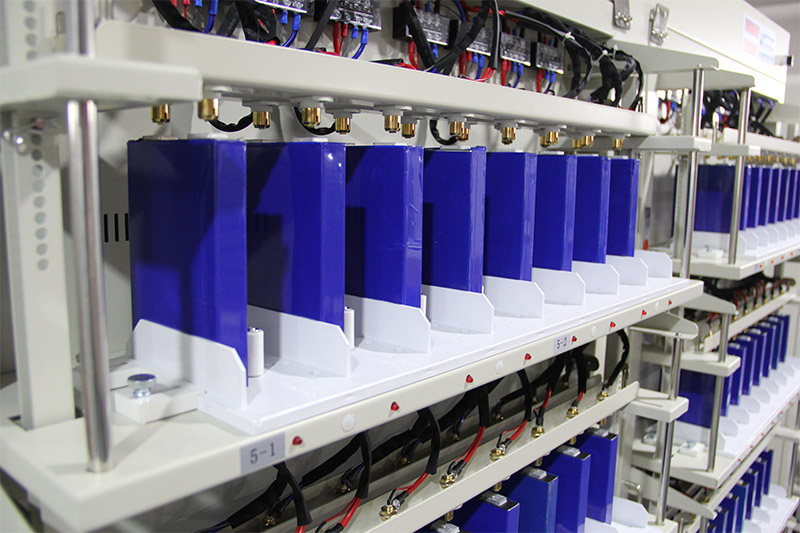

5) พาเลททั้งหมด 16 พาเลท ความลึกของพาเลท 22 ซม. ติดแผ่นอีพอกซีเพื่อเป็นฉนวน พาเลทแต่ละอันมี 8 ช่อง และมีแคลมป์แรงดันลง

3.โครงสร้างระบบและหลักการทำงาน
การจัดระบบ
1)อุปกรณ์ชุดแบตเตอรี่ลิเธียม (1-10 หน่วย)
2) คอมพิวเตอร์ที่มีอินเทอร์เฟซ USB (จัดเตรียมโดยตัวคุณเอง)
ตัวแปลงอินเทอร์เฟซ USB ถึง 485 และสายการสื่อสาร

ชุดซอฟต์แวร์ผลิตภัณฑ์ TMAX

4.หลักการทำงาน
อุปกรณ์เชื่อมต่อและควบคุมด้วยคอมพิวเตอร์ ส่งคำสั่งและรวบรวมข้อมูล ฯลฯ แป้นพิมพ์สามารถสั่งงานอุปกรณ์ด้วยตนเอง แสดงพารามิเตอร์และสถานะต่างๆ แผงวงจรควบคุมกระแสคงที่ถูกควบคุมโดย CPU และมีฟังก์ชันควบคุมกระแสคงที่และแรงดันคงที่ เมื่อชาร์จแบตเตอรี่ แหล่งจ่ายไฟแบบสองทิศทางจะแปลงไฟ AC เป็นไฟตรง 12V ผ่านแผงวงจรควบคุมกระแสคงที่เพื่อควบคุมการชาร์จและตรวจจับแบตเตอรี่ เมื่อแบตเตอรี่หมด กระบวนการจะตรงข้ามกับการชาร์จ แรงดันไฟฟ้าของแบตเตอรี่จะถูกเพิ่มเป็น 12V ผ่านแผงวงจรควบคุมกระแสคงที่ก่อน จากนั้นไฟตรงจะถูกแปลงเป็นไฟสลับผ่านแผงวงจรควบคุมกระแสคงที่ วงจรนี้เชื่อมต่อเข้ากับเครือข่ายจ่ายไฟ AC ของโรงงาน ทำให้เกิดการป้อนกลับพลังงานไฟฟ้าจากแบตเตอรี่ที่คายประจุออกมา

ประหยัดพลังงานได้อย่างมีนัยสำคัญ: จากการวัดจริง การใช้พลังงานของอุปกรณ์ขณะชาร์จลดลงมากกว่า 40% เมื่อเทียบกับอุปกรณ์ทั่วไป อัตราการประหยัดพลังงานโดยรวมมากกว่า 60% และการใช้พลังงานมากกว่า 60% ซึ่งช่วยประหยัดต้นทุนให้กับผู้ผลิตแบตเตอรี่ได้มาก
