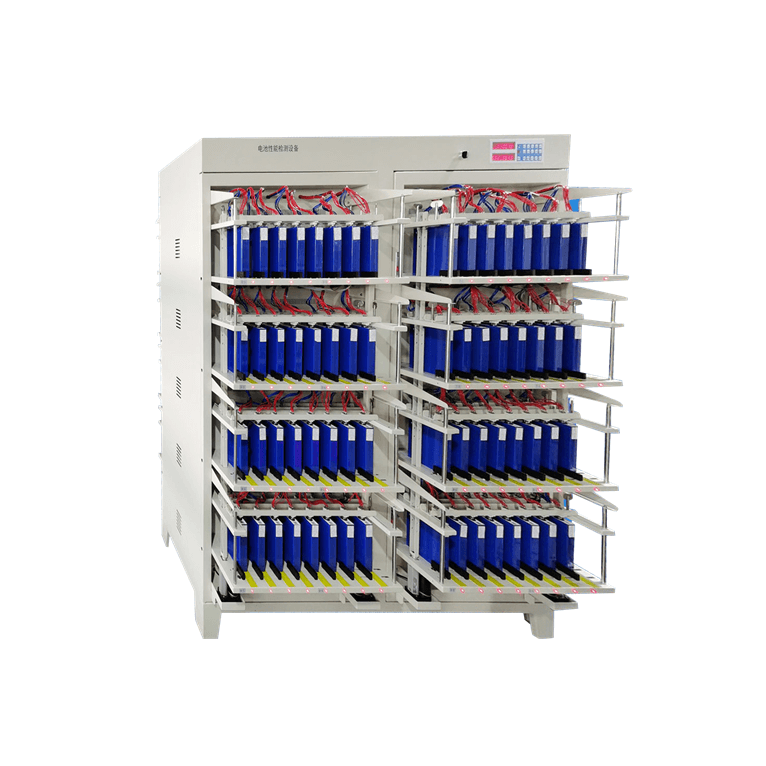

5 วันเครื่องทดสอบความจุแบตเตอรี่ 5V 10A 192 ช่องสำหรับเซลล์ปริซึม
1. องค์ประกอบพื้นฐานของอุปกรณ์
อุปกรณ์หลักประกอบด้วยคอมพิวเตอร์ อินเทอร์เฟซการสื่อสาร และตู้ตรวจจับแบตเตอรี่ ตู้ตรวจจับแบตเตอรี่ประกอบด้วยอุปกรณ์ติดตั้งและบอร์ดสำหรับติดตั้งอุปกรณ์ แหล่งจ่ายกระแสคงที่และแรงดันคงที่ วงจรควบคุมการจัดเก็บ วงจรสุ่มตัวอย่าง ไมโครคอมพิวเตอร์แบบชิปเดี่ยว และแผงควบคุม
1. ประสิทธิภาพหลักของอุปกรณ์
1. อุปกรณ์แต่ละชิ้นสามารถทำการทดสอบการชาร์จและการปล่อยกระแสคงที่และแรงดันคงที่สำหรับแบตเตอรี่ 192 ก้อนที่ตรงตามช่วงแรงดันไฟฟ้า
2. แหล่งจ่ายไฟแรงดันคงที่กระแสคงที่ที่ได้รับการจดสิทธิบัตรไม่มีผลกระทบเมื่อสลับจากกระแสคงที่ไปเป็นแรงดันคงที่ ซึ่งเหมาะเป็นพิเศษสำหรับความต้องการการชาร์จแบตเตอรี่ลิเธียมไอออน
3. คอมพิวเตอร์ AVR ชิปเดี่ยวทำหน้าที่เป็นศูนย์ควบคุมอุปกรณ์ และใช้วงจรสุ่มตัวอย่างรอบข้างเพื่อควบคุมการทำงาน เมื่อเชื่อมต่อคอมพิวเตอร์เข้ากับงาน กราฟการชาร์จและการคายประจุของทุกช่องสัญญาณจะถูกบันทึกอย่างสมบูรณ์ และแผงควบคุมสามารถทำงานเพื่อการชาร์จกระแสคงที่และแรงดันคงที่ การทดสอบการคายประจุกระแสคงที่ และการเรียงลำดับเวลาได้
4. แบตเตอรี่แต่ละก้อนมีแหล่งจ่ายกระแสและแรงดันไฟฟ้าคงที่ของตัวเอง และวงจรของตัวเองไม่ส่งผลต่อกัน
5. ตรวจจับแรงดันไฟฟ้าของแบตเตอรี่แต่ละก้อนแบบเรียลไทม์ เมื่อชาร์จ ให้ชาร์จด้วยกระแสคงที่ก่อน เมื่อแรงดันแบตเตอรี่ถึงค่าที่ตั้งไว้ ระบบจะสลับการชาร์จเป็นแรงดันคงที่อย่างราบรื่น เมื่อถึงเวลาที่ตั้งไว้หรือเงื่อนไขการสิ้นสุดกระแส การชาร์จจะเสร็จสิ้น ในกรณีการคายประจุด้วยกระแสคงที่ เมื่อแรงดันแบตเตอรี่ต่ำกว่าค่าที่ตั้งไว้ ระบบจะยุติการคายประจุและไฟแสดงสถานะแบตเตอรี่จะสว่างขึ้น
6. มีฟังก์ชั่นป้องกันการปิดเครื่อง และสามารถทำงานต่อได้หลังจากได้รับเวิร์กโฟลว์เดิมแล้ว
7. หลอดไฟจ่ายไฟคือ 50 N 06 ซึ่งเหมาะสำหรับแบตเตอรี่ที่มีแรงดันการคายประจุต่ำ เช่น แบตเตอรี่ลิเธียมเหล็กฟอสเฟต
8. คอมพิวเตอร์ส่วนบนสามารถตั้งค่าพารามิเตอร์ขั้นตอนการทำงานได้ 32 ขั้นตอนและรอบการทำงาน 256 รอบ และคอมพิวเตอร์ส่วนบนแต่ละเครื่องสามารถเชื่อมต่อกับระบบไมโครคอมพิวเตอร์ชิปเดี่ยวได้ 1-10 ชุด (แนะนำให้ใช้น้อยกว่า 5 ชุด)
9. รองรับการทำงานของซอฟต์แวร์
1) อินเทอร์เฟซการทำงานแบบกราฟิกใช้เพื่อแสดงแรงดันไฟฟ้า กระแสไฟฟ้า เวลา ความจุ และข้อมูลอื่นๆ ของแบตเตอรี่แต่ละก้อน และสถานะการทำงานและสภาวะผิดปกติที่เกี่ยวข้องจะแสดงเป็นสีต่างๆ
2) การระบุความจุแบตเตอรี่ของส่วนต่างๆ (สูงสุด 100 ส่วน)
3) สามารถบันทึกจุดข้อมูลตามเงื่อนไขการเปลี่ยนแปลงของแรงดันไฟฟ้า กระแสไฟฟ้า และเวลาเพื่อสร้างข้อมูลกราฟการชาร์จและการคายประจุที่สมบูรณ์ และช่วงเวลาของจุดข้อมูลกราฟจะน้อยกว่า 4 วินาที
4) ฟังก์ชั่นการคัดแยกแบตเตอรี่จะดำเนินการภายใต้เงื่อนไขต่างๆ (ความจุ เวลา แรงดันไฟฟ้าวงจรเปิด แพลตฟอร์มการคายประจุ ฯลฯ)
5) คำนวณข้อมูลอัตราการชาร์จ แรงดันไฟฟ้าเฉลี่ย ประสิทธิภาพการคายประจุ ฯลฯ
6) การตั้งค่าผู้ปฏิบัติงานและอำนาจการดำเนินการ;
7) สามารถแสดงกราฟเส้นโค้งการชาร์จและการคายประจุและไดอะแกรมวงจรได้
2. พารามิเตอร์ทางเทคนิคหลัก
ช่อง | 192 |
ช่วงกระแสคงที่ | 0.1~10000mA ,ความละเอียด 10mA |
การวัดความแม่นยำในปัจจุบัน | ± ( 0.1%RD+0.1%FS ) |
ช่วงเวลาตรวจสอบการสุ่มตัวอย่าง | ≤2 วินาที/ รอบ |
ช่วงการวัดแรงดันไฟฟ้า | 0~5V ,ความละเอียด 1mV |
ความแม่นยำในการวัดแรงดันไฟฟ้า | ± ( 0.1%RD+0.1%FS ) |
ช่วงแรงดันไฟฟ้าของแบตเตอรี่ที่ทดสอบ | 2~4.5โวลต์ |
ช่วงการตั้งค่าแรงดันไฟฟ้าคงที่ | 3 ~4.5V |
ความแม่นยำในการตั้งค่าแรงดันคงที่ | ± ( 0.1%RD+0.1%FS ) |
ช่วงเวลา | 0~30000 นาที/ สเต็ปความแม่นยำ: ±0.1% |
รองรับความสูงของแบตเตอรี่ | 20~150 มม. ,การควบคุมแบบไม่มีขั้นตอน |
แบบฟอร์มการติดตั้ง | ถาด + โพลิเมอร์, ถาด + คลิปจระเข้, วิธีสี่สายทรงกระบอก |
ขนาด | 1430 มม. (กว้าง) ×600 มม. (ยาว) ×1840 มม. (สูง) |
แหล่งจ่ายไฟทำงาน | ระบบสามเฟสสี่สาย AC380V ± 10%, 50Hz |
การใช้พลังงานโหลดเต็ม | ≤14 กิโลวัตต์ |
3. ข้อกำหนดการกำหนดค่าหลักของระบบ (จัดทำโดยลูกค้า)
1. การกำหนดค่าขั้นต่ำของระบบคอมพิวเตอร์: ซีพียู Celeron ดูอัลคอร์, หน่วยความจำ 2GB, พื้นที่ฮาร์ดดิสก์ 500GB, จอแสดงผลสี EGA/VGA, ซีดีรอม 1 แผ่น, เมาส์ 1 ตัว, ระบบปฏิบัติการ Microsoft Windows XP หรือสูงกว่า, พอร์ตสื่อสาร RS232 หนึ่งพอร์ต จำนวนระบบคอมพิวเตอร์จะขึ้นอยู่กับความต้องการใช้งานจริง
2. ขอแนะนำให้ผู้ใช้ติดตั้งแหล่งจ่ายไฟ UPS ให้กับคอมพิวเตอร์แต่ละเครื่องเพื่อป้องกันไม่ให้คอมพิวเตอร์หรือข้อมูลเสียหายในกรณีที่ไฟฟ้าดับ
3. เมื่ออุปกรณ์เริ่มทำงาน กระแสไฟฟ้าขณะนั้นจะมีปริมาณมาก เมื่อผู้ใช้ตั้งค่าสวิตช์ไฟขาเข้าของอุปกรณ์ จำเป็นต้องพิจารณาว่ากระแสไฟฟ้าที่สวิตช์ไฟทำงานจะต้องไม่ต่ำกว่ากระแสไฟฟ้าเริ่มต้นของอุปกรณ์ เพื่อป้องกันการเกิดไฟฟ้าลัดวงจร
4. การกำหนดค่าและมาตรฐานอุปกรณ์ทั่วไป
1. ลักษณะตู้: เงิน, สีตู้: เงิน.
2. คู่มือการใช้งานภาษาจีนและซอฟต์แวร์ดิสก์ U แนบมาด้วย
3. อุปกรณ์เสริมที่ติดมากับเครื่อง
