แหล่งจ่ายไฟและแรงดันไฟฟ้าสำหรับงานเชื่อม

AC380V±10% ，50HZ±2HZ ，2000 วัตต์

วัสดุเชื่อม

แผ่นนิกเกิลบริสุทธิ์:  0.03-0.2มม.

แผ่นเหล็กชุบนิกเกิล  : 0.03-0.3มม.

โหมดการส่ง  สัญญาณ

สกรู TBI + ไกด์เชิงเส้นความแม่นยำเงินไต้หวัน

โหมดการอบแห้ง

มอเตอร์เซอร์โวสเต็ปปิ้ง

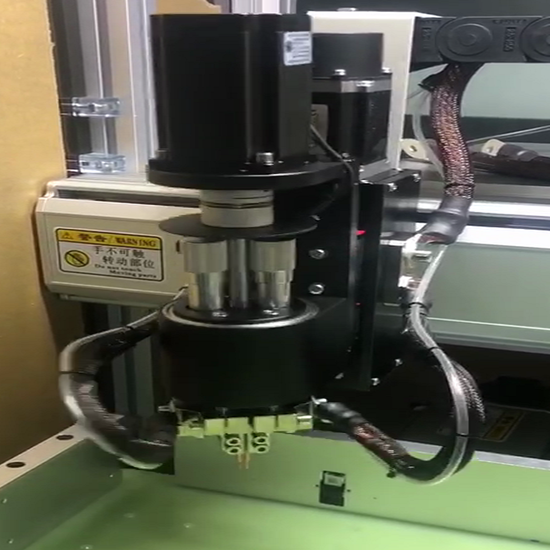

ฟังก์ชั่นการหมุนของหัวเชื่อม

หัวเชื่อมรองรับการหมุนเชิงบวกและเชิงลบ และเหมาะสำหรับการเชื่อมจุดของแบตเตอรี่รูปทรงพิเศษ และฟังก์ชันเข็มป้องกันการติด

ความเร็วในการเชื่อมจุดสูงสุด

0.35 วินาที/ จุด；2 800 ชิ้น/ชม.

ความเร็วสูงสุดของการส่งกำลังของมอเตอร์

1,000 มม./วินาที

จำนวนเซลล์โหลดสูงสุด

X-26; Y-26 (ปรับได้)

ความแม่นยำในการวางตำแหน่งซ้ำ

±0.02 มม.

จำนวนกลุ่มไฟล์ที่จัดเก็บได้

99

ระบบปฏิบัติการ

ระบบฝังตัว + อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร

น้ำหนักรับน้ำหนักสูงสุด

30 กก.

ช่วงขนาดจังหวะสูงสุด

X ：500มม. ，Y ：400มม. ，Z ：35มม. ，R ：180º

ระยะห่างระหว่างแพลตฟอร์มเครื่องมือและเข็มเชื่อมสามารถปรับได้ 300 มม.

แรงดันในการเชื่อม

สามารถปรับแรงกดของเข็มเชื่อมทั้งสองได้อย่างอิสระ แรงดันคงที่ เชื่อถือได้ และปรับได้ง่าย แรงดึงในการเชื่อมระหว่างเปลือกแบตเตอรี่และชิ้นส่วนเชื่อมต่อต้องมากกว่า 30 นิวตัน

ตำแหน่งการเชื่อม

ตำแหน่งทรงกระบอกและระนาบด้านบนของแบตเตอรี่

กระบวนการเชื่อม

ประกายไฟกระเด็นเล็กน้อย ไม่มีเสี้ยน ไม่มีการเปลี่ยนสี การเชื่อมสวยงาม ประสิทธิภาพเสถียร ไม่ทำให้รูปลักษณ์ของแบตเตอรี่เสียหาย

มิติ

900 ยาว× 900 กว้าง× 16 5 0 สูงมม.

น้ำหนัก

2 0 0กก.

สายไฟ

220V 10A

 ท่อเชื่อมต่อแบบลม

เส้นผ่านศูนย์กลาง 8 มม. อินเทอร์เฟซเสียบง่าย แรงดันอากาศ 0.4 MPa
