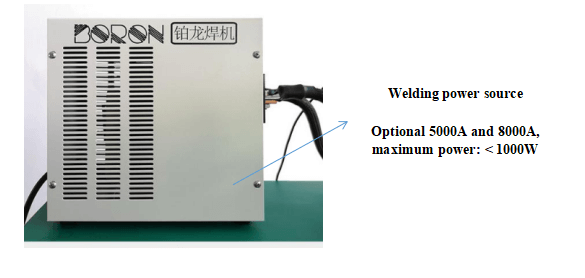

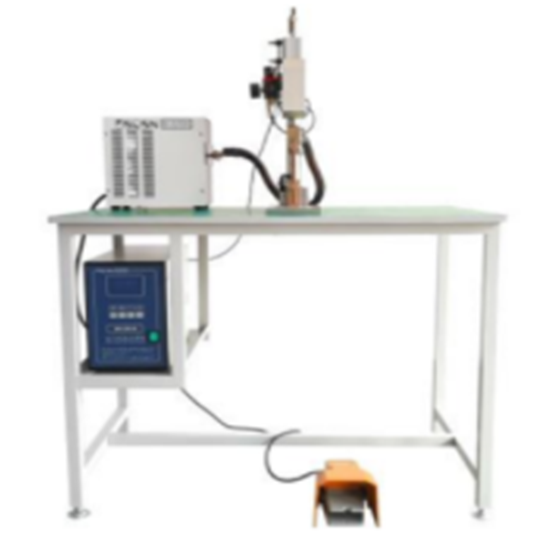

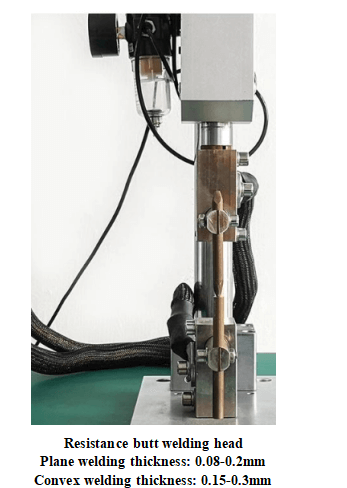

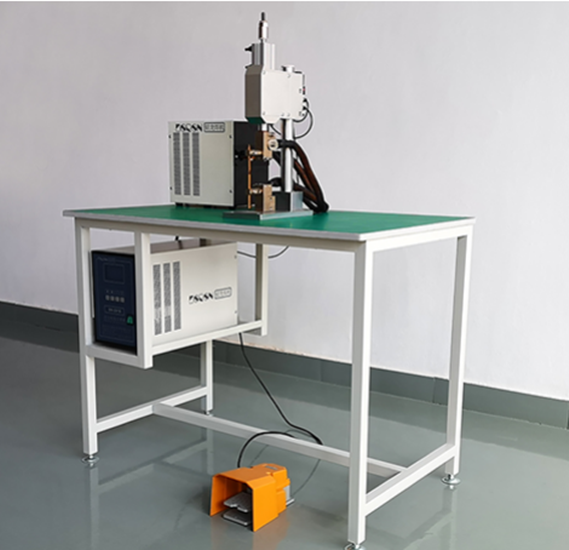

เครื่องเชื่อมแบบ Butt ความถี่ปานกลาง 5000A หรือ 8000A/ เครื่องเชื่อมอินเวอร์เตอร์/ เครื่องเชื่อมจุดแบตเตอรี่ทรงกระบอกสำหรับแบตเตอรี่ EV

เครื่องเชื่อมอินเวอร์เตอร์ DC เป็นชุดอุปกรณ์เชื่อมขั้นสูง ส่วนประกอบสำคัญของเครื่องเชื่อมซีรีส์นี้ประกอบด้วยอินเวอร์เตอร์ ตัวควบคุมการเชื่อม และหม้อแปลงไฟฟ้า เครื่องเชื่อมรุ่นนี้ใช้การออกแบบแบบแยกส่วน ส่วนประกอบนำเข้า และตัวควบคุมมัลติฟังก์ชันไมโครคอมพิวเตอร์ขั้นสูง ตัวควบคุมใช้ไมโครคอมพิวเตอร์ 8 บิตเป็นแกนหลัก ผสานกับวงจรแปลงสัญญาณอนาล็อก/ดิจิทัลสองชุด ทำหน้าที่ควบคุมการเปลี่ยนแปลงแรงดันไฟฟ้าของแหล่งจ่ายไฟ การเปลี่ยนแปลงอุณหภูมิแวดล้อม และรักษาเสถียรภาพของเอาต์พุตโดยอัตโนมัติ

เครื่องเชื่อมจุดอินเวอร์เตอร์ความถี่กลางเป็นอุปกรณ์เชื่อมขั้นสูงที่ใช้กันอย่างแพร่หลาย หม้อแปลงเชื่อมมีขนาดเล็กแต่ให้พลังงานเอาต์พุตสูง คีมเชื่อมหม้อแปลงแบบชิ้นเดียวที่ใช้ในอุตสาหกรรมยานยนต์มีข้อดีมากกว่า

ข้อดีคือความถี่ของหม้อแปลงเชื่อมเพิ่มขึ้นจาก 50/60Hz เป็น 2000Hz ซึ่งช่วยลดน้ำหนักของแกนเหล็กได้อย่างมาก นอกจากนี้ ไดโอดเรียงกระแสในวงจรทุติยภูมิของหม้อแปลงยังแปลงพลังงานไฟฟ้าเป็นแหล่งจ่ายไฟ DC สำหรับการเชื่อม ซึ่งสามารถปรับปรุงค่าความเหนี่ยวนำของวงจรทุติยภูมิได้อย่างมาก

คุณสมบัติ

1. การควบคุมชิป DSP มีโหมดการทำงาน 2 โหมด คือ เอาต์พุตคำสั่งแรงดันคงที่และเอาต์พุตกระแสคงที่

2. การใช้ข้อเสนอแนะการสุ่มตัวอย่างเบื้องต้น 1 ไมโครวินาทีเป็นแหล่งจ่ายไฟจริงที่มีโหมดการทำงานกระแสคงที่ในประเทศจีน

3. สะพานอินเวอร์เตอร์ใช้เทคโนโลยีสวิตช์แบบซอฟต์เพื่อลดการสูญเสียการสลับและสัญญาณรบกวนทางแม่เหล็กไฟฟ้า

4. มีฟังก์ชั่นการวินิจฉัยข้อผิดพลาดและแจ้งเตือน เช่น ความผิดปกติของกระแสไฟฟ้า ค่าการตรวจสอบเกินขีดจำกัด แรงดันไฟฟ้าเครือข่ายเกินขีดจำกัด อุณหภูมิเกิน เป็นต้น

5. ฟังก์ชั่น IO และการสื่อสารภายนอกครบครัน สะดวกสำหรับการเชื่อมอัตโนมัติ พอร์ตการสื่อสารข้อมูล RS-232

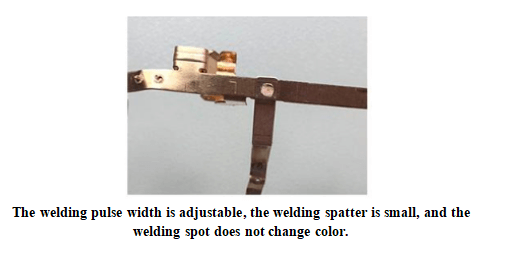

6. การตั้งค่าความร้อน 3 ระดับ พร้อมฟังก์ชันเพิ่มและลดลงอย่างช้าๆ ของกระแสไฟ และการตั้งค่าช่วงเวลากว้าง (1-999ms) แก้ปัญหาการกระเซ็นระหว่างการเชื่อมและการดับชิ้นงานหลังการเชื่อมได้อย่างมีประสิทธิภาพ

7.32 กลุ่มพารามิเตอร์ได้รับการจัดเก็บไว้เพื่อความสะดวกในการสลับประเภทการเชื่อมต่างๆ

8. ฟังก์ชันการนับ: ด้วยฟังก์ชันทางเทคนิค สามารถนับจำนวนการเชื่อมได้ ฟังก์ชันนี้ช่วยให้คุณเข้าใจประสิทธิภาพการทำงานได้อย่างง่ายดาย

9. มีฟังก์ชั่นการเชื่อมแบบจุดเดียว / ต่อเนื่อง / ตะเข็บ

10. มีฟังก์ชั่นกระแสไฟขึ้น/ลงช้าๆ ซึ่งจะช่วยหลีกเลี่ยงการกระเซ็นในระหว่างการเชื่อม

11. ตัดสินว่าคุณภาพการเชื่อมดีหรือไม่โดยการตั้งค่าขีดจำกัดบนและล่างของกระแสไฟและเพิ่มการตรวจสอบคลื่นกระแสไฟ

12. อินพุตไฟฟ้าสามเฟส ความถี่กลาง 4000Hz เอาต์พุตหลังจากวงจรเรียงกระแสและอินเวอร์เตอร์ ความถี่ในการทำงานสูง การสูญเสียของหม้อแปลงน้อย มีผลประหยัดพลังงานที่ชัดเจน

13. ใช้กันอย่างแพร่หลายในการเชื่อมฮาร์ดแวร์ความแม่นยำ เช่น ขั้วต่อแบตเตอรี่ โรเตอร์มอเตอร์ ขั้วสายไฟ ซ็อกเก็ตสวิตช์ พินความจุความต้านทาน สายเซ็นเซอร์ ชิ้นส่วนอิเล็กทรอนิกส์ เซ็นเซอร์อุณหภูมิ ฯลฯ
