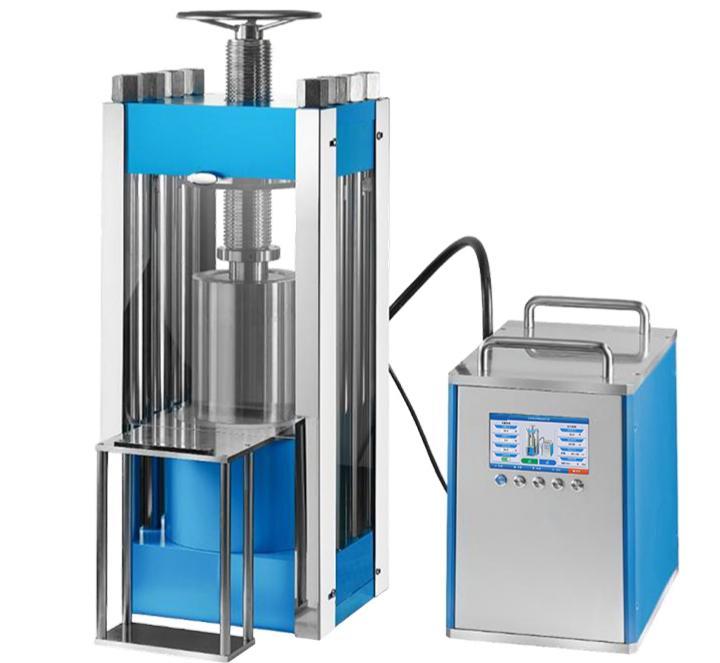

เครื่องอัดขึ้นรูปไฟฟ้าแบบไอโซสแตติกชนิดแยกส่วน 300 ตัน

แผนภาพ โพรงเก่า

แผนภาพ การทำงานของ โพรง m เก่า

ส่วนต่อประสานการทำงาน ( โหมดมาตรฐาน)

อินเทอร์เฟซมาตรฐาน: สามารถตั้งค่า พารามิเตอร์ต่างๆ เช่น แรงดัน  การถอดแบบ เวลา ขนาดชิ้นงาน ฯลฯ ได้ในอินเทอร์เฟซนี้เพียงอินเทอร์เฟซเดียว

ปุ่มปรับแรงดัน:  กดตามค่าที่ตั้งไว้บนหน้าจอแสดงผล

ปุ่มหยุด:  กดปุ่มหยุดระหว่างกระบวนการเพิ่มแรงดันเพื่อหยุดการเพิ่มแรงดัน

ปุ่ม ถอดแบบ :  กดปุ่มถอดแบบเพื่อปลดชิ้นงานตามแรงดันการถอดแบบ

สวิตช์ตั้งเวลา:  สามารถเปิดและปิดฟังก์ชันตั้งเวลาได้

ส่วนต่อประสานการใช้งาน ( โหมดขั้นสูง)

 ปุ่มเริ่ม : สามารถเพิ่มแรงดันได้ตามโปรแกรมการเพิ่มแรงดันหลายขั้นตอน

ปุ่มหยุด:  คุณสามารถหยุดกระบวนการเพิ่มแรงดันได้ในระหว่างกระบวนการดังกล่าว

ปุ่มการตั้งค่า:  คลิกปุ่มการตั้งค่าเพื่อเข้าสู่เมนูการตั้งค่า

ส่วนติดต่อผู้ใช้ (โหมดขั้นสูง)

รูปแบบการแสดงผล:  สามารถสลับสถานะการแสดงผลปัจจุบันระหว่างรูปแบบรายการและรูปแบบเส้นโค้งได้

การตั้งค่าอินเทอร์เฟซ

แตะที่ การตั้งค่า บนหน้าจอการทำงานเพื่อเข้าสู่หน้าจอการตั้งค่า หน้าจอการตั้งค่ามีไอคอนสี่ไอคอน

การตั้งค่าโปรแกรม: สามารถตั้งค่าขั้นตอนการเพิ่มแรงดันหลายระดับและระยะเวลาการคงแรงดันได้

การตั้งค่าตัวอย่าง:  สามารถตั้งค่ารูปร่างและขนาดของตัวอย่างเพื่ออำนวยความสะดวกให้ผู้ใช้ในการคำนวณแรงดันของตัวอย่างได้

การจัดการข้อมูล:  สามารถเรียกดูและแก้ไขข้อมูลที่บันทึกไว้ก่อนหน้านี้ได้

การตั้งค่าระบบ:  ผู้ดูแลระบบสามารถตั้งค่าพารามิเตอร์ต่างๆ ได้ โดยป้อนรหัสผ่าน "666"

การตั้งค่าอินเทอร์เฟซ

การตั้งค่าโปรแกรมแบบหลายช่วง:  สามารถตั้งค่าโปรแกรมแรงดันได้สูงสุด 5 ช่วง

ปุ่มเรียกใช้งาน:  เรียกใช้พารามิเตอร์ที่ตั้งไว้ไปยังอินเทอร์เฟซการทำงานอัตโนมัติสำหรับแรงดัน

ปุ่มบันทึก:  บันทึกค่าพารามิเตอร์ที่ตั้งไว้ลงในฐานข้อมูลเพื่อเรียกใช้ในภายหลัง

ปุ่มย้อนกลับ:  กลับไปยังหน้าจอการตั้งค่า

ขั้นตอนการปฏิบัติงาน

พารามิเตอร์ทางเทคนิค

แบบจำลองเครื่องมือ	พีซีดี-300เจ
ช่วงความดัน	0-300 ตัน
รูปแบบกราฟโค้ง	สามารถแสดงกราฟเส้นโค้งการทำงานในแต่ละช่วงเวลา และรองรับการดาวน์โหลดไฟล์ Excel ผ่านไดรฟ์ USB
การควบคุมกระบวนการ	การควบคุมโปรแกรมสามารถทำได้สูงสุดถึง 18 ขั้นตอน
การควบคุมความเร็ว	สามารถปรับความเร็วในการเร่งความเร็วได้
รีโมทคอนโทรล	จำเป็นต้องเลือกคอมพิวเตอร์ที่เหมาะสม ซึ่งสามารถใช้สำหรับการวิเคราะห์ข้อมูล การเปรียบเทียบ การแก้ไข การส่งออก และฟังก์ชันอื่นๆ
การแปลงแรงดัน	คำนวณแรงดันที่กระทำต่อชิ้นงานโดยอัตโนมัติโดยพิจารณาจากรูปร่างและขนาดของชิ้นงาน
ความแม่นยำในการแสดงค่าความดัน	0.01 ตัน
จอแสดงผลคริสตัลเหลว (LCD)	หน้าจอสัมผัสขนาด 7 นิ้ว (IPS ความละเอียดสูง)
ปุ่มโลหะ	หน้าสัมผัสชุบเงิน มีอายุการใช้งานมากกว่า 100,000 รอบ
การป้องกันอุปกรณ์	แผ่นเหล็กพร้อมประตูป้องกันทำจากอะคริลิก
ความปลอดภัยด้านแรงดัน	อุปกรณ์นี้มีระบบป้องกันแรงดันเกินอัตโนมัติ
สวิตช์จำกัด	กระบอกไฮดรอลิกจะลดแรงดันโดยอัตโนมัติเมื่อถึงระดับความสูงสูงสุด
ขนาดโพรง/แรงดันไอโซสแตติก ①	φ110×150 มม.(M*N)/0-300 MPa
ขนาดโพรง/แรงดันไอโซสแตติก ②	φ80×150 มม.(M*N )/0-500 MPa
มิติเชิงพื้นที่ภายใน	400×450 มม. (M*N)
แหล่งจ่ายไฟของอุปกรณ์	1500 วัตต์ (220V/110V ปรับแต่งได้)
ขนาดเครื่องอัดเม็ดยา/น้ำหนักสุทธิ/น้ำหนักรวม	480×600×1200มม.(ยาว*กว้าง*สูง)/2480กก./2532กก.
ขนาด/น้ำหนักสุทธิ/น้ำหนักรวมของตัวควบคุม	350×460×480 มม. (ยาว*กว้าง*สูง) / 109 กก. / 126 กก.

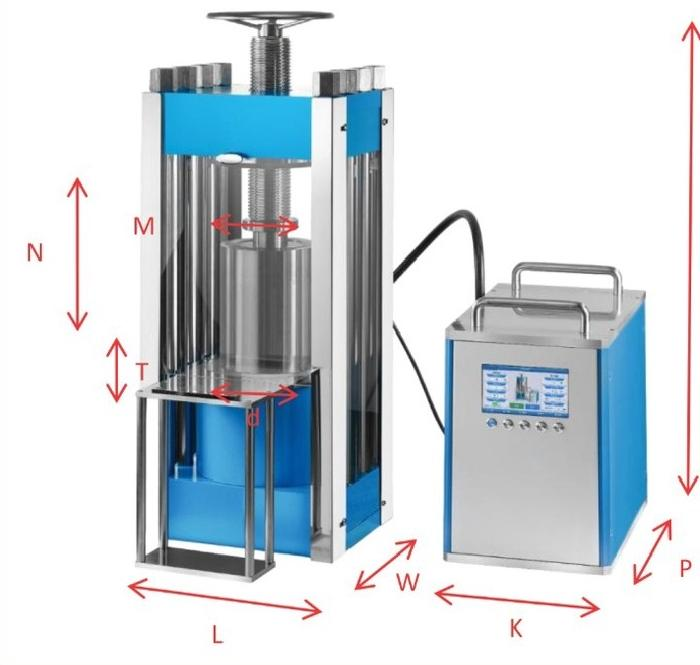

แผนภาพแสดงขนาดของเครื่องอัดผงไฮดรอลิก
