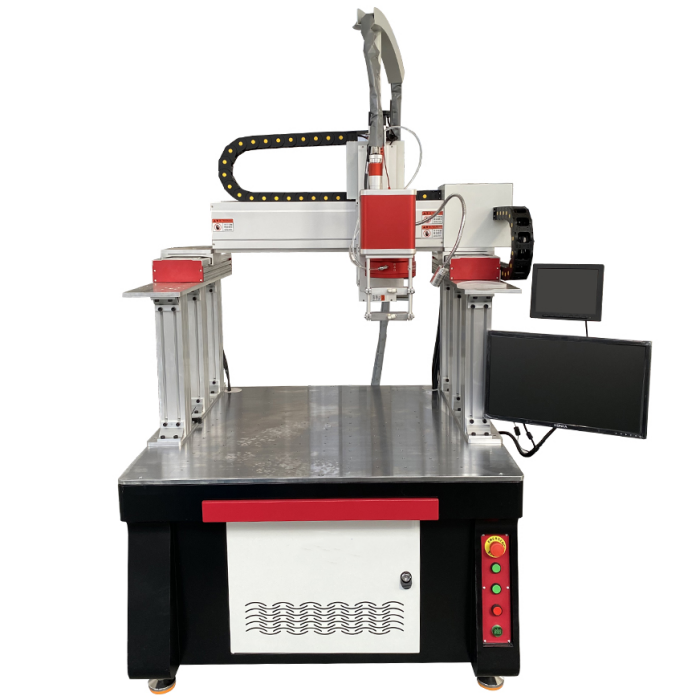

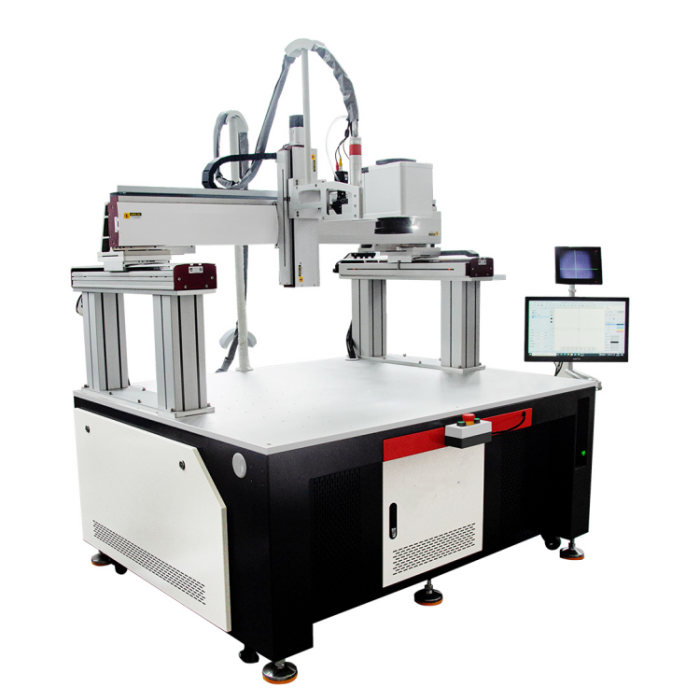

เครื่องเชื่อมกัลวาโนมิเตอร์เลเซอร์ไฟเบอร์ 3000 วัตต์ สำหรับการเชื่อมเซลล์แบบปริซึม
Ⅰ、บทนำ:
เหมาะสำหรับการเชื่อมแบตเตอรี่ลิเธียมพลังงานใหม่ด้วยเลเซอร์ ความเร็วในการเชื่อมสูง ตำแหน่งการเชื่อมแม่นยำ และความแม่นยำในการทำซ้ำสูงถึง 0.05 มม.
ติดตั้งด้วยมอเตอร์เซอร์โว เครื่องวัดกระแสไฟฟ้าแบบจุดขนาดใหญ่ และเครื่องมือแกนทรีที่มีประสิทธิภาพเลเซอร์ที่เสถียร
ความเร็วในการเชื่อมรวดเร็ว บริเวณที่ได้รับผลกระทบจากความร้อนมีขนาดเล็ก ช่วยเพิ่มความแม่นยำของชิ้นงานได้อย่างมีประสิทธิภาพ รอยเชื่อมเรียบ ปราศจากสิ่งเจือปน สม่ำเสมอและหนาแน่น ไม่จำเป็นต้องขัดด้วยมือ
สามารถควบคุมตำแหน่งจุดไฟที่โฟกัสได้อย่างแม่นยำ เพิ่มประสิทธิภาพการเชื่อม ลดชั่วโมงการทำงาน และลดต้นทุนการผลิต
Ⅱ คุณสมบัติอุปกรณ์:
มาพร้อมกับมอเตอร์เซอร์โว กัลวาโนมิเตอร์แบบจุดขนาดใหญ่ ประสิทธิภาพเลเซอร์ที่เสถียร อุปกรณ์ยึดแบบแกนทรีพร้อมความเร็วในการเชื่อมที่รวดเร็วและบริเวณที่ได้รับผลกระทบจากความร้อนขนาดเล็ก ช่วยปรับปรุงความแม่นยำของชิ้นงานได้อย่างมีประสิทธิภาพ รอยเชื่อมเรียบเนียน ปราศจากสิ่งเจือปน สม่ำเสมอและหนาแน่น ไม่จำเป็นต้องขัดด้วยมือ สามารถควบคุมจุดโฟกัสแสงได้อย่างแม่นยำเพื่อการวางตำแหน่งที่แม่นยำสูง เพิ่มประสิทธิภาพในการเชื่อม ลดเวลาทำงาน และลดต้นทุนการผลิต
Ⅲ、การกำหนดค่าเครื่องเชื่อมซีรีส์ไฟเบอร์ออปติก:
แบบอย่าง | TMAX- HY-C 30 00W | ยี่ห้อ |
ระบบเลเซอร์ | เลเซอร์ต่อเนื่อง–C 30 00W | ทีแม็กซ์ |
กลไกการส่งกำลัง | สายไฟเบอร์ออปติก 1 x 10 เมตร | ทีแม็กซ์ |
หัวเชื่อม | หัวเชื่อมกัลวาโนมิเตอร์ใยแก้วนำแสง | ทีแม็กซ์ |
โหมดควบคุม | คอมพิวเตอร์อุตสาหกรรม ซอฟต์แวร์เชื่อมกัลวาโนมิเตอร์เฉพาะทาง | ทีแม็กซ์ |
โหมดระบุตำแหน่ง | ไฟสีแดงเซมิคอนดักเตอร์ การตรวจสอบและการวางตำแหน่ง CCD | ทีแม็กซ์ |
กลไกการกีฬา | รางนำมอเตอร์แกน X/Y/Z (ซ้ายและขวา, ด้านหน้าและด้านหลัง, บนและล่าง) （ 8.00มม.*6.00มม.*4.00มม.） | ทีแม็กซ์ |
โล่ป้องกันแก๊ส | การป้องกันอาร์กอนหรือไนโตรเจนแบบซิงโครนัส | ทีแม็กซ์ |
ระบบทำความเย็น | เครื่องควบคุมอุณหภูมิคงที่แบบบูรณาการระบบหมุนเวียนน้ำหล่อเย็นภายใน | ปิงเยว่ |
ตู้ | เครื่องหลัก: 1580*900*1600มม . ถังเก็บน้ำ: 530*450*700มม. | ทีแม็กซ์ |
Ⅳ 、พารามิเตอร์ทางเทคนิค:
แบบอย่าง | TMAX- HY-C 3 0 00W |
กำลังเลเซอร์สูงสุด | 300 0 วัตต์ |
ความยาวคลื่นศูนย์กลางเอาต์พุต | 1070±10 |
วิธีการเชื่อม | การเชื่อมแบบต่อเนื่องด้วยจุด |
ตะเข็บเชื่อมเลเซอร์ | 0.2-5 มม. |
ความลึกในการเชื่อมสูงสุด | 5 มม. ( สแตนเลส) |
ความยาวเส้นใย | 10 เมตร |
ขนาดโฮสต์ | 1.58 *0.9* 1.6 ม. |
แรงดันไฟฟ้าขณะ ทำงาน | 38 0V/32A |
อุณหภูมิการทำงาน | 0 - 4 5℃ |
น้ำหนัก | 360 กก. |

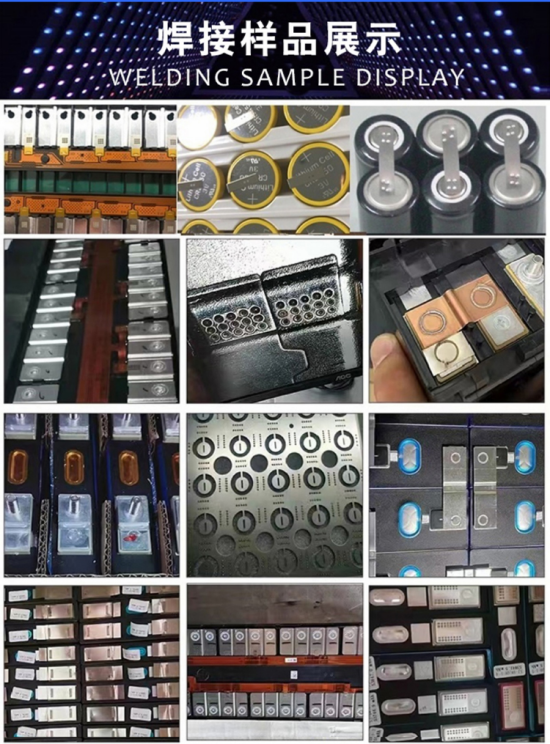

ตัวอย่างการแสดง:
