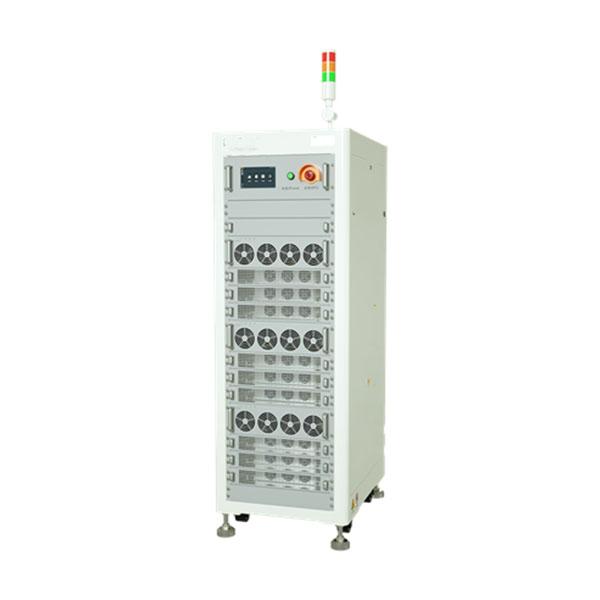

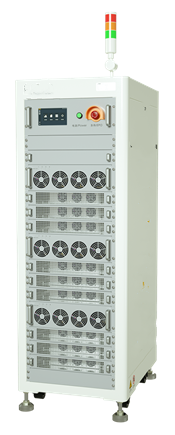

ข้อมูลจำเพาะ BTS-6000 |
1、แบบจำลอง |
1 . รหัสวัสดุ | บีทีเอส-6001n-200V100A-H |
2、ข้อมูลช่องทาง |
1. ปริมาณช่อง | ปริมาณช่องในหนึ่งหน่วย | 1 |
2. ช่องทางหลัก | ฟีเจอร์ช่อง | แหล่งจ่ายกระแสคงที่และแหล่งจ่ายแรงดันคง ที่ควบคุมแบบวงปิดคู่ |
| โหมดควบคุมช่องสัญญาณ | การควบคุมอิสระ |
| การเชื่อมต่อแบบขนานช่องสัญญาณ | รองรับโหมดขนานสูงสุด 4 ช่อง การ ทดสอบพัลส์และ ซิม จะถูกปิดใช้งานในโหมดขนานช่องสัญญาณ |
3. พารามิเตอร์ด้านกริดพลังงาน |
1.กำลังไฟเข้า | | AC380V ± 15% 50/60 ± 5Hz |
2.ปัจจัยกำลัง | | ≥99% (โหลดเต็ม) |
3.ทีดีไอ | | ≤5% (โหลดเต็ม) |
4.ความต้านทานอินพุต | | ≥1เมกะโอห์ม |
5.กำลังไฟเข้า | | 23.5 กิโลวัตต์ |
6.กระแสไฟเข้า | | 35.8A/ตัว |
7.ประสิทธิภาพระบบโดยรวม (สูงสุด) | | 90% |
8.เสียงรบกวน | | ≤ 65เดซิเบล |
9.การสุ่มตัวอย่างแรงดันและกระแสไฟฟ้า | | การเชื่อมต่อสี่สาย (พอร์ตเดียวกันสำหรับการชาร์จและการระบายประจุ) |
10.ประเภทโมดูลควบคุมกำลังไฟ | | มอสเฟต |
11.วิธีการเดินสายไฟเข้า | | ระบบสามเฟสห้าสาย |
12.การป้องกันไฟฟ้าเข้า | | ป้องกันไฟกระชาก ป้องกันไซโลป้องกันความถี่เกินหรือต่ำเกินไป ป้องกันแรงดันไฟฟ้าเกินหรือต่ำเกินไป ป้องกันการขาดเฟส ฯลฯ |
4、ฟังก์ชั่นและประสิทธิภาพ |
1. แรงดันไฟฟ้า | ช่วงเอาท์พุต | ชาร์จ: 0V ～200V |
| | ปล่อยประจุ: 5V ～200V |
| แรงดันไฟฟ้าคายประจุขั้นต่ำ | 5โวลต์ |
| ความแม่นยำ | ± 0.02 % ของFS |
| ปณิธาน | 24 บิต |
2. กระแสปัจจุบัน | ช่วงเอาท์พุต | 0.5A ～100A |
| ความแม่นยำ(ช่วงอิสระ) | ± 0.05 % ของFS |
| กระแสตัด CV | 100มิลลิแอมป์ |
| ปณิธาน | 24 บิต |
3. อำนาจ | กำลังขับช่องสัญญาณเดียว | 20 กิโลวัตต์ |
| กำลังขับของเครื่องจักรทั้งหมด | 20 กิโลวัตต์ |
4. เวลา | เวลาตอบสนองปัจจุบัน | ≤ 3มิลลิวินาที |
| เวลาแปลงปัจจุบัน | ≤ 6 มิลลิวินาที |
| เวลาขั้นต่ำสุด | 0. 1 วินาที |
5. โหมดการชาร์จ/การคายประจุ | โหมดการชาร์จ/การคายประจุ | ซีซีซี, ซีวีซี, ซีซี-ซีวีซี, ซีพีซี |
| | ซีซีดี, ซีวีดี, ซีพีดี, ซีอาร์ดี |
| เงื่อนไขการตัดออก | แรงดันไฟฟ้า, กระแสไฟฟ้า, เวลา Δ , ความจุ, -ΔV |
6. การจำลอง | ค่าใช้จ่าย | กระแสไฟฟ้า, กำลังไฟฟ้า |
| การปลดประจำการ | กระแสไฟฟ้า, กำลังไฟฟ้า |
| สวิตช์ | รองรับการสลับระหว่างการชาร์จและการคายประจุอย่างต่อเนื่อง |
| เงื่อนไขการตัดออก | เวลา, เส้นก้าว |
| ขั้นตอนไฟล์บรรทัด | 1,000,000 |
7. โหมดพัลส์ | ค่าใช้จ่าย | กระแสไฟฟ้า |
| การปลดประจำการ | กระแสไฟฟ้า, กำลังไฟฟ้า |
| ชีพจรขั้นต่ำ | 100 มิลลิวินาที |
| จำนวนชีพจร | สูงถึง 32 |
| สวิตช์ชาร์จและปล่อยประจุ | ได้รับการสนับสนุน |
| เงื่อนไขการตัดออก | แรงดันไฟฟ้า, Δ เวลา |
8. ดีซีไออาร์ | | DCIR โดย การคำนวณ |
9. การป้องกันอย่างปลอดภัย | การป้องกันซอฟต์แวร์ | ปิดการ ป้องกันข้อมูล |
| | ฟังก์ชันโหมด ออฟไลน์ |
| | สามารถตั้งค่าเงื่อนไขการป้องกันความปลอดภัยได้รวมถึง : ขีดจำกัดแรงดันไฟฟ้าต่ำสุด, ขีดจำกัดแรงดันไฟฟ้าสูงสุด, ขีดจำกัดกระแสไฟฟ้าต่ำสุด, ขีดจำกัดกระแสไฟฟ้าสูงสุด, เวลาหน่วงฯลฯ |
| การป้องกันฮาร์ดแวร์ | การเชื่อมต่อป้องกันการย้อนกลับ, แรงดันไฟเกิน, กระแสเกิน, อุณหภูมิเกินฯลฯ |
5、การจัดการและวิเคราะห์ข้อมูล |
1. วิธีการตั้งขั้นตอน | | การแก้ไขแบบฟอร์ม |
2. การรายงานข้อมูล | เงื่อนไขการบันทึก | ช่วงเวลาขั้นต่ำ: 10ms (เชื่อมต่อกับช่อง AUX: 100ms ) |
| | ช่วงแรงดันไฟฟ้าขั้นต่ำ: 0.4V |
| | ช่วงกระแสขั้นต่ำ: 0.2A |
| ความถี่ในการบันทึก | 100Hz (เชื่อมต่อกับช่อง AUX: 10Hz) |
3. ฐานข้อมูล | | ฐานข้อมูลMySQL |
4. เอาท์พุตข้อมูล | | Excel , Txt |
5. ประเภทเส้นโค้ง | | มีเทมเพลตให้เลือกใช้ รองรับการปรับแต่งได้ |
6. การสแกนบาร์โค้ด | | รองรับฟังก์ชั่นการสแกนบาร์โค้ด |
| | การจัดการและการตรวจสอบย้อนกลับของข้อมูลทางประวัติศาสตร์ |
6、การสื่อสาร |
1. การสื่อสารระหว่างคอมพิวเตอร์โฮสต์ | | โปรโตคอลTCP/IP |
2. พอร์ตการสื่อสาร | | อีเธอร์เน็ต |
3. อัตราบอดการสื่อสารของ เครื่องทดสอบ | | 1 ล้าน |
4. อัตราบอดการสื่อสารของคอมพิวเตอร์โฮสต์ | | 10M ~ 100M แบบแดปทีฟ |
5. การตั้งค่าการสื่อสาร | | ตั้งค่า LAN (เครือข่ายท้องถิ่น) ผ่านสวิตช์และเราเตอร์ |
6. การขยายการสื่อสาร(ทางเลือก) | | รองรับ การสื่อสารCAN, RS485 และ การสื่อสารBMS พร้อม ฟังก์ชัน การกำหนดค่าDBC |
7、ข้อกำหนดด้านสิ่งแวดล้อม ขนาดและน้ำหนัก |
1. อุณหภูมิสภาพแวดล้อมการทำงาน | | -10℃ ~ 40℃ (เมื่ออุณหภูมิอยู่ที่ 25±10℃ ข้อผิดพลาดความแม่นยำที่เกิดจากการเปลี่ยนแปลงอุณหภูมิจะน้อยกว่า 0.005% ของ FS ต่อองศา) |
2. อุณหภูมิสภาพแวดล้อมในการจัดเก็บ | | -20℃ ~ 50℃ |
3. ความชื้นของสภาพแวดล้อมการทำงาน | | ≤70% RH (ไม่มีการควบแน่นของความชื้น) |
4. ความชื้นของสภาพแวดล้อมในการจัดเก็บ | | ≤80% RH (ไม่มีการควบแน่นของความชื้น) |
5. ขนาด กว้าง*ลึก*สูง | | 600*800*900(มม.) |
