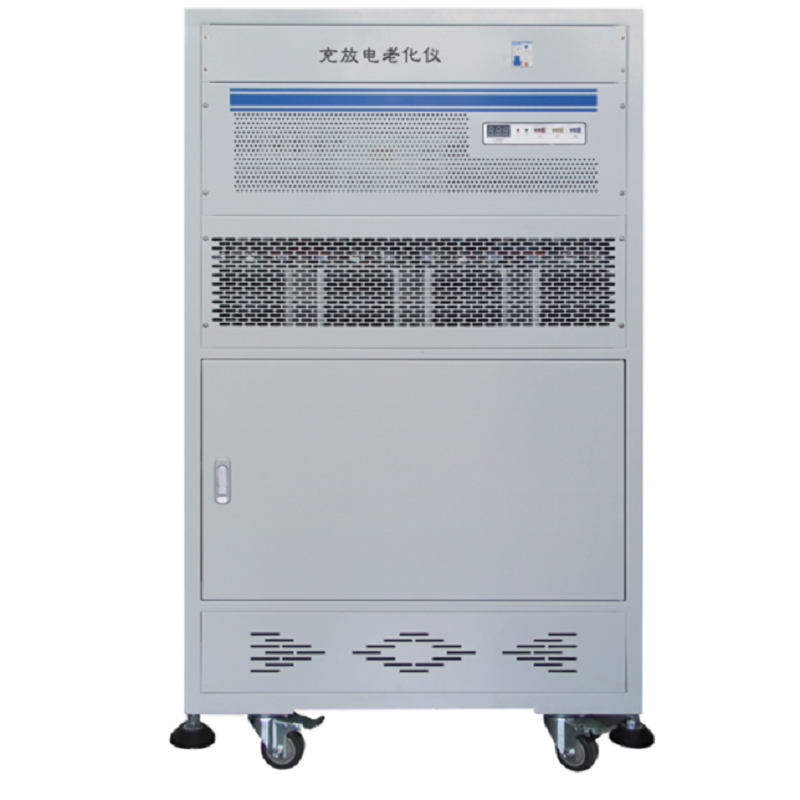

100V 20A 4เครื่องชาร์จแบตเตอรี่ 0A และปล่อยประจุ

1.  ขอบเขตการใช้งาน

นำมาประยุกต์ใช้กับระบบทดสอบวงจรการชาร์จและการคายประจุแบบบูรณาการของการชาร์จและการคายประจุแบตเตอรี่ลิเธียมสตริงต่ำ การทดสอบการทำงานของแบตเตอรี่ และการตรวจสอบข้อมูลการชาร์จและการคายประจุ เช่น เครื่องมือไฟฟ้า ระบบกักเก็บพลังงานแสงอาทิตย์ ปืนไฟแผง และอื่นๆ

2.  ข้อกำหนดด้านสิ่งแวดล้อมและพารามิเตอร์ทางเทคนิคของอุปกรณ์

2.1 แหล่งจ่ายไฟ: แรงดันไฟฟ้ากระแสสลับ  22 0V ± 10%, ความถี่ 50Hz ± 10%;

2.2 อุณหภูมิโดยรอบ: - 10 ~ 45 ℃;

2.3 สภาพแวดล้อมปราศจากแรงสั่นสะเทือนรุนแรง ก๊าซกัดกร่อน และก๊าซไวไฟและระเบิดได้

3.  การแนะนำฟังก์ชั่น

3.1 ฟังก์ชันการชาร์จและการคายประจุ: มีฟังก์ชันการชาร์จและคายประจุด้วยกระแสคงที่และแรงดันคงที่ สามารถชาร์จและคายประจุแบตเตอรี่และบันทึกความจุของแบตเตอรี่ได้

3.2 อินเทอร์เฟซการชาร์จและการคายประจุ: ตอบสนองข้อกำหนดของพอร์ตการชาร์จและการคายประจุและพอร์ตย่อยการชาร์จและการคายประจุเดียวกันของชุดแบตเตอรี่ได้อย่างครบถ้วน เช่น สายสองเส้น (P + P -), สายสามเส้น (P + P - C -), แบตเตอรี่เครื่องมือไฟฟ้าพร้อมการป้องกันการชาร์จแผ่นบวกและการป้องกันการคายประจุแผ่นลบ (CH + P + P -);

3.3 ตรวจสอบการป้องกันแรงดันไฟฟ้า: ตรวจสอบว่าการป้องกันการชาร์จและการป้องกันการคายประจุของแบตเตอรี่ทำงานหรือไม่โดยการชาร์จและการคายประจุแบตเตอรี่

3.4 การป้องกันความปลอดภัย: ฟังก์ชันป้องกันการเชื่อมต่อย้อนกลับ การป้องกันข้อมูลไฟฟ้าขัดข้อง รองรับการวัดอย่างต่อเนื่อง การป้องกันการตั้งค่าขีดจำกัดแรงดันไฟฟ้าบนและล่าง และการป้องกันกระแสไฟระบายที่ปลอดภัย

โหมดออนไลน์ 3.5: สามารถเชื่อมต่อเครื่องมือเดียวหรือเครื่องมือน้อยกว่า 5 ชิ้นเข้ากับพีซีผ่านพอร์ตซีเรียล ชุดมากกว่า 5 ชุดใช้โหมดการเชื่อมต่อเครือข่าย และเทอร์มินัลพีซีมีพอร์ตเครือข่ายเพื่อควบคุมเครื่องมือน้อยกว่า 30 ชิ้น

3.6 ระบบควบคุม: ระบบซอฟต์แวร์ใช้โหมด C/S แบบคลาสสิกและสมบูรณ์แบบ โหมดการสื่อสารประกอบด้วยพอร์ตอนุกรมและเครือข่าย พอร์ตอนุกรมสามารถสื่อสารอุปกรณ์หลายชิ้นได้อย่างแม่นยำในระยะทางสั้นๆ และเครือข่ายสามารถสื่อสารอุปกรณ์หลายชิ้นได้อย่างแม่นยำในระยะไกล

ซอฟต์แวร์การจัดการ 3.7: ฐานข้อมูล SQL ที่ใช้อินเทอร์เฟซการทำงานของ Windows ใช้ในการจัดเก็บข้อมูลการทดสอบ ซึ่งสะดวกมากสำหรับเจ้าหน้าที่ในการสืบค้นและส่งออกข้อมูลออนไลน์ สามารถดูกราฟอายุการชาร์จและการคายประจุตามบาร์โค้ดของแบตเตอรี่ เวลา และหมายเลขอุปกรณ์ และสามารถส่งออกกราฟได้ในเวลาเดียวกัน

4. พารามิเตอร์
