ผลิตภัณฑ์

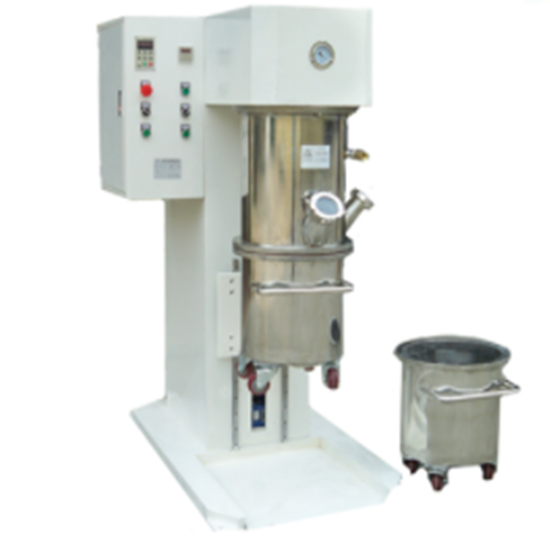

ถังถ่ายโอน 100 ลิตรสำหรับเครื่องผสมสูญญากาศแบบดาวเคราะห์

ผู้ติดต่อ: David Yuan

เบอร์ติดต่อ:18659217588

EmailEmail: David@batterymaking.com

whatsapp: 86 18659217588

  • ยี่ห้อ :

    TMAX
  • แบบอย่าง:

    TMAX- JBT100
  • วิธีการชำระเงิน :

    Credit Card, Paypal, T/T , Western Union, LC
  • ใบรับรอง :

    CE, ISO, ROHS, SGS, UL Certificate
  • เวลาการจัดส่งสินค้า :

    5 วัน
  • ข้อมูลผลิตภัณฑ์

เครื่องผสมแบบดาวเคราะห์สุญญากาศประสิทธิภาพสูง 100 ลิตร สำหรับสารละลายแบตเตอรี่และวัสดุที่มีความหนืดสูง




Ⅰ. คุณสมบัติอุปกรณ์:

ขอบเขตการใช้งาน

หลังจากเตรียมสารละลายด้วยเครื่องผสมแล้ว ถังจะถูกเคลื่อนย้ายไปยังเครื่องยก คลุมด้วยหัวผสมเพื่อสร้างถังถ่ายโอน การติดตั้งนี้จะทำให้การถ่ายโอนสารละลายจากพื้นที่ผสมไปยังพื้นที่จัดเก็บหรือพื้นที่เคลือบเสร็จสมบูรณ์ สารละลายจะถูกส่งไปยังถังเก็บหลักหรือเครื่องเคลือบผ่านอะแดปเตอร์แบบต่อเร็ว



Ⅱ. พารามิเตอร์ทางเทคนิคหลัก:

พารามิเตอร์คอนเทนเนอร์

l  ปริมาตรรวมการออกแบบ: 140 ลิตร

ลิตร  ปริมาตรประสิทธิผล: 45–100 ลิตร

l  เส้นผ่านศูนย์กลางภายใน: 596 มม.

l  ความลึกภายใน: 500 มม.

l  วัสดุ (ที่สัมผัสกับตัวกลาง): SS304

l  ประเภทแจ็คเก็ต: ชั้นเดียวด้านข้างและด้านล่าง สำหรับให้ความร้อนหรือความเย็น

l  การเชื่อมต่อแจ็คเก็ต: ข้อต่อสวมเร็ว G3/4″ แรงดัน ≤0.4 MPa

l  การหมุนเวียนของแจ็คเก็ต: จัดหาโดยลูกค้า; ทางเข้า ≤8 °C, อัตราการไหล >40 ลิตร/นาที

l  การระบาย: วาล์วบอลสามชิ้น G1-1/2″ หนึ่งตัวที่ด้านล่างพร้อมข้อต่อเร็ว ISO 2″

l  อุณหภูมิโดยรอบ: –10 °C ถึง +120 °C

l  การเคลื่อนไหว: บนล้อเลื่อน

l  สามารถเปลี่ยนได้กับถังผสมขนาด 100 ลิตร



การผสมส่วนประกอบ

ความถี่  : 50 เฮิรตซ์

l  กำลังมอเตอร์ผสม: 1.1 กิโลวัตต์ (1 หน่วย)

l  ความเร็วในการผสม: 42 รอบต่อนาที (คงที่)

l  เส้นผ่านศูนย์กลางใบพัด: 576 มม.

l  ประเภทใบพัด: แถบสกรูพายเอียง

วัสดุ  : SS304

l  ความเร็วปลาย: 1.2 ม./วินาที

l  จำนวนใบพัด: 1

l  จำนวนเพลา: 1

l  ระยะห่าง (ใบพัดถึงผนัง): 10 มม.

l  ระยะห่าง (ใบพัดถึงด้านล่าง): 8 มม.

หลักการ  : ป้องกันการตกตะกอนด้วยการออกแบบใบพัดที่เป็นเอกลักษณ์



ส่วนประกอบฝาครอบด้านบน

วัสดุ  : SS304

l  พอร์ตฟีด: ข้อต่อเร็วมาตรฐาน ISO 1″ ×1

l  กระจกมองภาพ: กระจกนิรภัย DN80 ×2

l  ช่องสุญญากาศ: G3/4″ ×1 ชุด (สุญญากาศ/ช่องระบายอากาศ)

l  พอร์ตเกจวัดสุญญากาศแบบดิจิทัล: เกลียวภายใน M14×1.5 ×1



ระบบควบคุม

l  ตู้ : อินเวอร์เตอร์และอุปกรณ์แรงดันต่ำ

l  แผงควบคุม: ปุ่ม, ลูกบิด, เครื่องดนตรี

กำลัง ไฟ  : AC 3×380 V ±5%, 50 Hz

l  การควบคุม: ไฟฟ้า

l  การทำงาน: แผงตู้พร้อมปุ่ม/ลูกบิด

l  หยุดฉุกเฉิน: 1

l  ปุ่มเริ่มต้น: 1

l  ปุ่มหยุด: 1

l  สวิตช์ไฟทำงาน: 1



ระบบล็อคเพื่อความปลอดภัย

หยุดฉุกเฉิน: หยุดระบบทันที ป้องกันการทำงานใดๆ ต่อไป



หมายเหตุอื่นๆ

ซีล  : แบรนด์ในประเทศ; แบบคงที่โดยโอริง แบบไดนามิกโดยซีลเชิงกลหรือโครงกระดูก

l  จารบี: ในบ้าน

l  วาล์ว: ในบ้าน

l  ความต้องการสูญญากาศ: ลูกค้าจัดหาระบบสูญญากาศ 8 ลิตร/วินาที (2X-8)

l  การรักษาสุญญากาศ: –0.098 MPa; ยึด >–0.085 MPa เป็นเวลา 24 ชั่วโมงโดยไม่รั่วไหล

l  กำลังไฟหลัก: >1 กิโลวัตต์

l  น้ำหนัก: ประมาณ 250 กก.

l  ขนาด: ยาว830 มม. × กว้าง830 มม. × สูง1474.5 มม.

l  สี: ขาวงาช้าง

l  รับน้ำหนักพื้น: 400 กก./ตร.ม.



Ⅲ. รายการชิ้นส่วนสึกหรอมาตรฐาน:

เลขที่

ชื่อ

ข้อมูลจำเพาะ

วัสดุ

ปริมาณ

หมายเหตุ

1

วงแหวนซีลฝาปิดด้านบน

ΦD×ΦN

ซิลิโคน

1

ตรงตามรุ่นตามมาตรฐานของซัพพลายเออร์

2

วงแหวนซีลกระจกมองระดับ

-

ซิลิโคน

2

ตรงตามรุ่นตามมาตรฐานของซัพพลายเออร์

3

ปะเก็นพอร์ตฟีด

-

ซิลิโคน

1

ตรงตามรุ่นตามมาตรฐานของซัพพลายเออร์

4

กระจกมองระดับ

เทมเปอร์

กระจก

2 ชิ้น

ตรงตามรุ่นตามมาตรฐานของซัพพลายเออร์



Ⅳ. เงื่อนไขสนับสนุน:

เลขที่

รายการ

ข้อกำหนดมาตรฐาน

5

ความสูงของเวิร์คช็อป

>3.0 ม.; ให้แน่ใจว่ามีพื้นที่ลิฟต์และระยะห่างในการบำรุงรักษา พื้นต้องสะอาดและเรียบ

6

ขนาดประตู

ความสูง >2.0 ม. ความกว้าง >1.5 ม. ให้แน่ใจว่าอุปกรณ์สามารถผ่านได้

7

น้ำหล่อเย็น

ต้องตอบสนองความต้องการการทำความเย็น ควรทำความเย็นแบบบังคับ ส่วนการให้ความร้อนในฤดูหนาวเป็นทางเลือก

8

การทำความร้อน

รักษาอุณหภูมิให้สูงกว่า 20°C ในฤดูหนาว เพื่อหลีกเลี่ยงการแข็งตัวของน้ำมันไฮดรอลิก ให้แน่ใจว่ามีการหล่อลื่น

9

พื้นที่ติดตั้ง

ติดตามการวาดเค้าโครง

10

ระบบจ่ายอากาศ

5–7 กก./ซม.², 50 ลิตร/นาที; สำหรับปั๊มลมและการใช้งานอื่นๆ

11

อื่น

ไม่มีก๊าซหรือของเหลวที่กัดกร่อน/ระเบิด
