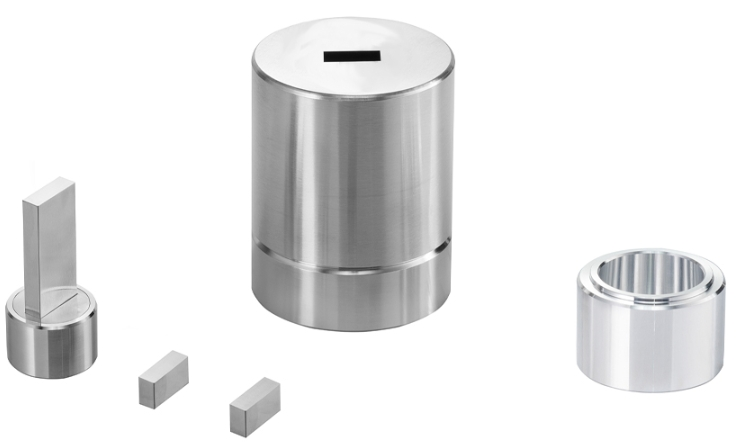

แม่พิมพ์สี่เหลี่ยมจัตุรัส ความกว้างน้อยกว่า 10 มม. ความลึกโพรง 20 มม. ใช้สำหรับเครื่องอัดไฮดรอลิกขนาดเล็ก

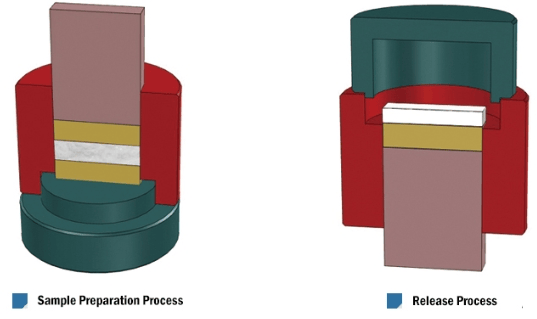

แผนผังการทำงานของแม่พิมพ์

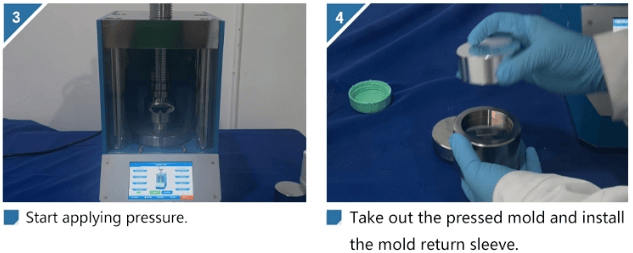

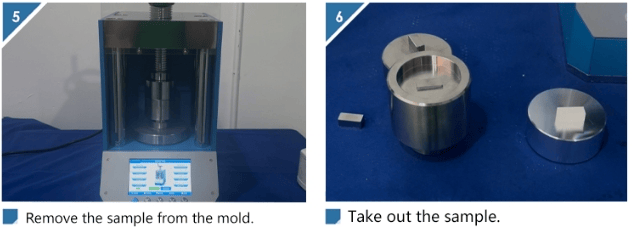

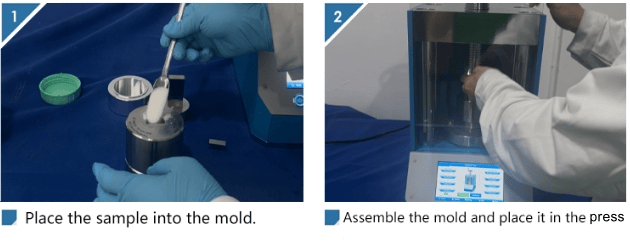

ขั้นตอนการดำเนินงาน
แม่พิมพ์ทรงสี่เหลี่ยมผืนผ้าเหมาะสำหรับชิ้นงานบางประเภทที่ขึ้นรูปได้ง่าย มีขนาดตั้งแต่ 3 ถึง 100 มม. สามารถปรับขนาดแม่พิมพ์พิเศษตามความต้องการของลูกค้าได้
การใช้และการบำรุงรักษาแม่พิมพ์

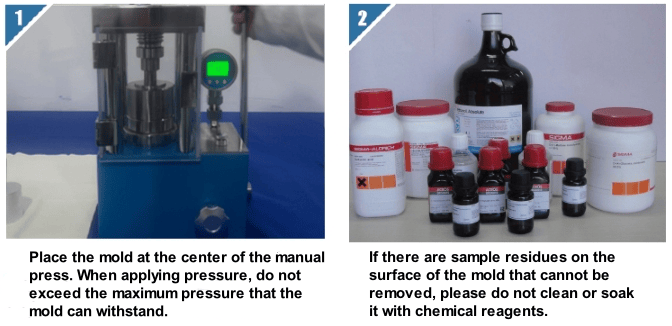

ทุกครั้งที่ใช้งานแม่พิมพ์ ควรเช็ดทำความสะอาดพื้นผิวแม่พิมพ์ด้วยกระดาษที่ไม่เป็นขุยก่อน เพื่อป้องกันไม่ให้น้ำมันกันสนิมบนแม่พิมพ์ส่งผลกระทบต่อผลการทดสอบของตัวอย่าง เมื่อกดแม่พิมพ์ ควรระมัดระวังไม่ให้เกินแรงดันสูงสุดที่แม่พิมพ์จะทนได้ หลังจากใช้งานแม่พิมพ์แล้ว ควรทำความสะอาดตัวอย่างบนแม่พิมพ์ทันทีเพื่อป้องกันการกัดกร่อนของแม่พิมพ์ เมื่อไม่ได้ใช้งานแม่พิมพ์เป็นเวลานาน ควรทาน้ำมันกันสนิมลงบนแม่พิมพ์และเก็บไว้ในที่แห้ง
พารามิเตอร์ทางเทคนิค
แบบจำลองเครื่องมือ | นายกฯเอฟ-เอ |

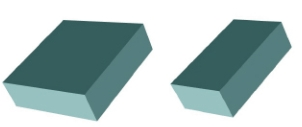

รูปทรงตัวอย่างที่ถูกกด |
|
วัสดุแม่พิมพ์ | เหล็กกล้าเครื่องมือโลหะผสม: Cr12MoV |
ความแข็งของหัวกด | HRC60-HRC62 |
ขนาดตัวอย่าง | 3x3, 4x4, 5x5, 6x6, 8x8, 10x10มม.(ม.) |
ความลึกของโพรง | 2 0 มม. (N) |
ขนาดภายนอก | Φ 43 x 93มม. (LXH) |
น้ำหนักแม่พิมพ์ | 0.65 กก. |
แผนผังแสดงมิติ |
|
1 บรรจุภัณฑ์ส่งออกมาตรฐาน: การป้องกันการชนภายใน บรรจุภัณฑ์กล่องไม้สำหรับส่งออกภายนอก
2. จัดส่งโดยด่วน ทางอากาศ ทางทะเล ตามความต้องการของลูกค้าเพื่อค้นหาวิธีที่เหมาะสมที่สุด
3. รับผิดชอบความเสียหายในระหว่างกระบวนการจัดส่ง จะเปลี่ยนชิ้นส่วนที่เสียหายให้คุณฟรี
