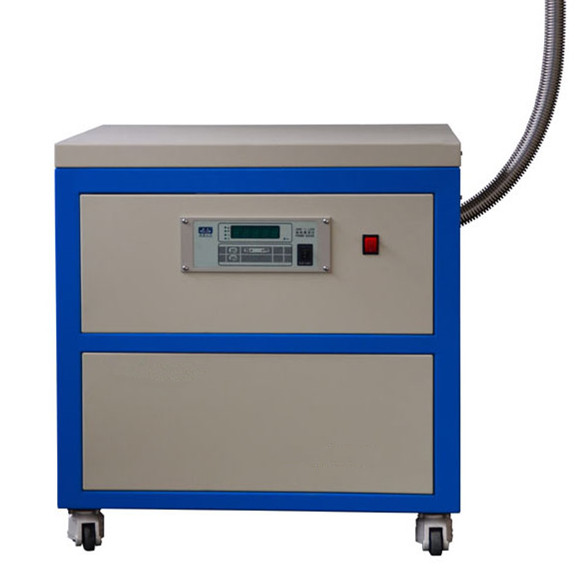

ระบบสุญญากาศพร้อมปั๊มสุญญากาศ VRD16 สำหรับระบบ CVD

I. ภาพรวม

 ระบบ (สามารถปั๊มสุญญากาศในเตาเผาท่อได้ถึง 0.6Pa) ประกอบด้วยหน้าแปลนดูด (ทำเอง) พร้อมอินเทอร์เฟซ KF25, วิธีการกั้นสุญญากาศสูง, มาตรวัดสุญญากาศที่มีความต้านทาน, หนังหีบเพลง, ขาตั้ง (ทำเอง), ปั๊มสุญญากาศ เชื่อมต่อท่อสามทางที่ทางออกหน้าแปลน เชื่อมต่อซิลิโคนที่มีความต้านทานเข้ากับปลายด้านหนึ่งของท่อสามทาง เชื่อมต่อวาล์วแฟลปเปอร์สุญญากาศสูงเข้ากับปลายอีกด้านหนึ่ง เชื่อมต่อวาล์วแฟลปเปอร์และปั๊มสุญญากาศด้วยแผ่นลูกฟูกของ Dia25 และใช้แคลมป์ด่วน KF25 สำหรับพอร์ตเชื่อมต่อ

2. ระบบตรวจจับแรงดัน

   เกจวัดสุญญากาศความต้านทานเดี่ยวชนิด ZDR-I/ZDR-I-LED

     เกจวัดความต้านทานสุญญากาศ (หรือที่รู้จักกันในชื่อเกจวัดสูญญากาศ Pirani) ใช้เกจวัดความต้านทาน ZJ-52T ที่ได้รับการปรับเสถียรภาพเป็นพิเศษ และใช้โหมดการทำงานอุณหภูมิคงที่แบบใหม่กับกำลังไฟฟ้าคงที่ ขณะเดียวกัน ไมโครโปรเซสเซอร์ยังใช้ควบคุมความไม่เชิงเส้นของการควบคุม การประมวลผลเชิงเส้น มีคุณสมบัติเด่นคือประสิทธิภาพที่เสถียร ช่วงการวัดกว้าง การตอบสนองที่รวดเร็ว และค่าความคลาดเคลื่อนต่ำ ระบบควบคุมรีเลย์ที่ใช้ไมโครโปรเซสเซอร์ที่ทรงพลังและเชื่อถือได้ เอาต์พุตการสื่อสารแบบอนุกรม เอาต์พุตอนาล็อกสุญญากาศ และฟังก์ชันอื่นๆ เหมาะอย่างยิ่งสำหรับการวัดและควบคุมสุญญากาศแบบหยาบและต่ำ

พารามิเตอร์ทางเทคนิค:

* การควบคุมการกระจาย: เกจวัดความต้านทาน ZJ-52T

* ช่วงการวัด: 10 5～10 -1 Pa

* จำนวนการวัด : 1 ทาง

* จำนวนช่องควบคุม : 2 ช่อง สามารถขยายเป็น 4 ช่อง หรือ 8 ช่องได้

* ช่วงควบคุม: 5 × 10 3 ~ 5 × 10 -1 Pa

* โหมดควบคุม: เอาต์พุตหน้าสัมผัสรีเลย์ ความจุโหลด AC220V/3A (หรือ DC28V/3A) โหลดที่ไม่เหนี่ยวนำ

* กำลังไฟ: 90-260V/50Hz หรือ 220V ± 10% 50Hz

* การใช้พลังงาน: 25W

* น้ำหนัก: 4กก./3กก./0.5กก. (ขึ้นอยู่กับตัวถัง)

* ขนาดตัวถัง : 240 × 88 × 280 หรือ 265 × 119 × 280 หรือ 96 × 96 × 120

480 × 88 × 280 หรือ 480 × 119 × 280 (กว้าง × สูง × ลึก)

ลักษณะการทำงาน:

*จอแสดงผลแบบดิจิตอล LED สีเขียว

* การสำรวจดวงดาวที่หลากหลาย

* ความเร็วในการตอบสนองรวดเร็ว

* การแก้ไขด้วยไมโครคอมพิวเตอร์ควบคุมความไม่เชิงเส้นและลดข้อผิดพลาดในการวัด

* การแยกแสง การกรองแบบดิจิทัล ความสามารถในการป้องกันการรบกวนที่ได้รับการปรับปรุง

* แผงสี PVC รูปลักษณ์สวยงาม

* การควบคุมจุดหรือเอาต์พุตการควบคุมรีเลย์พื้นที่ ในขณะที่จุดตั้งค่ามีฟังก์ชั่นหน่วยความจำการป้องกันการจ่ายไฟ

3. ใช้ปั๊มสุญญากาศ VRD16

1 บรรจุภัณฑ์ส่งออกมาตรฐาน: การป้องกันการชนภายใน บรรจุภัณฑ์กล่องไม้สำหรับส่งออกภายนอก

2. จัดส่งโดยด่วน ทางอากาศ ทางทะเล ตามความต้องการของลูกค้าเพื่อค้นหาวิธีที่เหมาะสมที่สุด

3. รับผิดชอบความเสียหายในระหว่างกระบวนการจัดส่ง จะเปลี่ยนชิ้นส่วนที่เสียหายให้คุณฟรี
