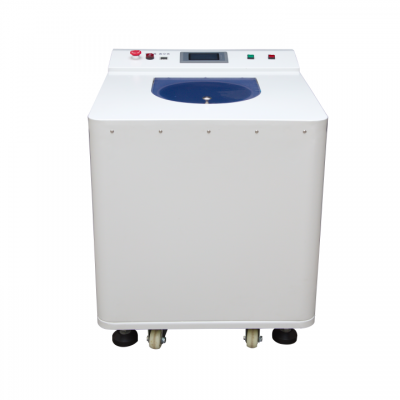

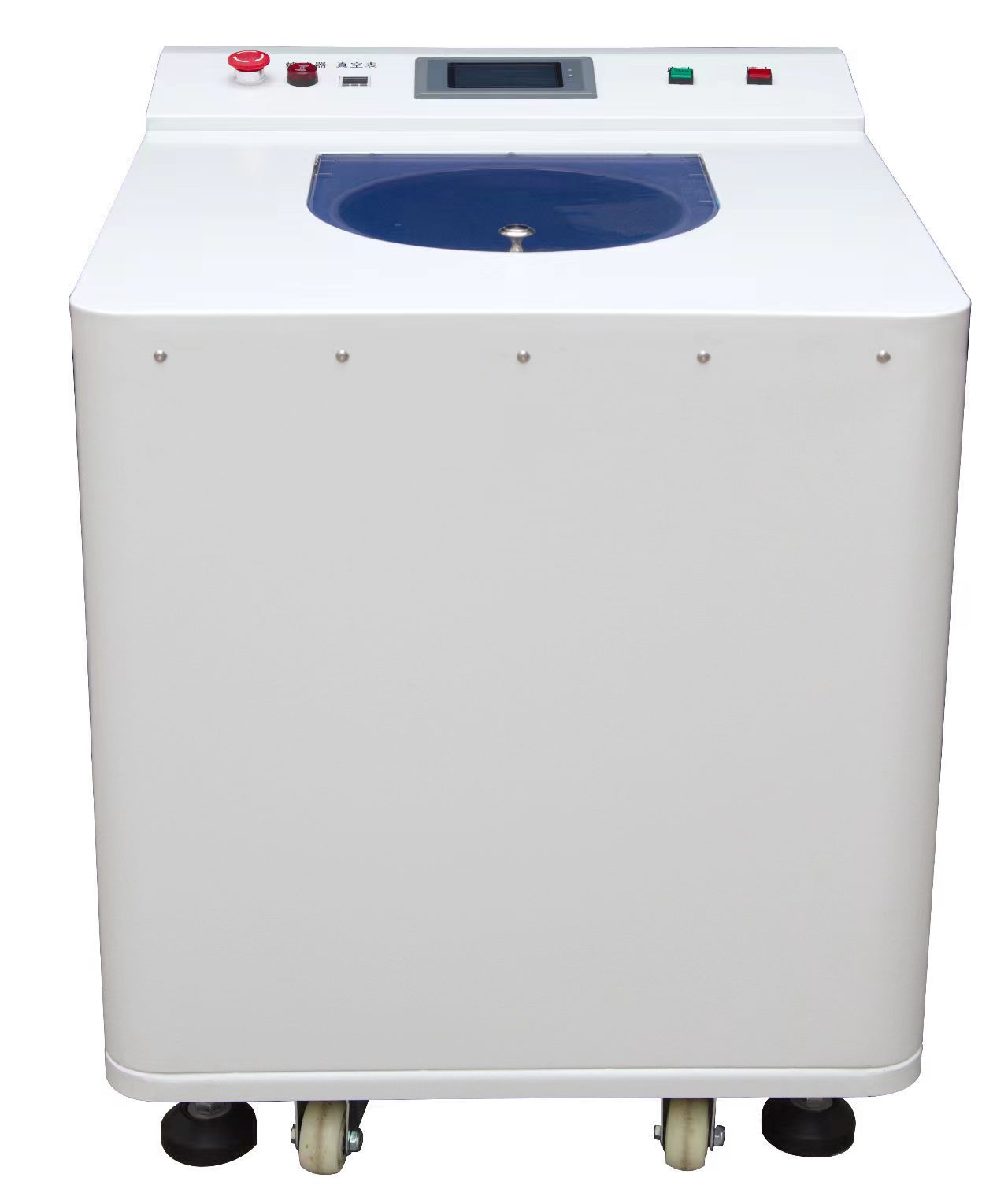

เครื่องผสมแบบแรงเหวี่ยงสุญญากาศแบบดาวเคราะห์พร้อมถ้วยก้นกรวยขนาด 1,500 มล.
ก. สรุป
ชื่อ | เครื่องผสมสูญญากาศกำจัดฟอง |
ประเภทอุปกรณ์ | ITT-5000S |
ความจุตู้คอนเทนเนอร์/ตู้คอนเทนเนอร์มาตรฐาน | 5,000มล.*2 ถ้วย; 5,000มล.(HDPE φ 190*209), 1500ML(HDPE φ 130 × 146), 900ML(HDPE φ 104 × 124), N ตลับหมึกหม้อเข็มมาตรฐานφ 40.2*313 |
ความสามารถในการผสมที่เหมาะสมที่สุด/ความสามารถในการจัดการสูงสุด | 500~3000มล.*2 ถ้วย; 500ก.~4.5กก.*5; ≤ 3000มล.*2 |
ความเร็วรอบและความเร็วรอบหมุน | การควบคุมความเร็วแบบไร้ขั้นตอน 100-1500RPM อัตราทดรอบและความเร็วรอบ 1:1 |
เครื่องใช้ไฟฟ้า | ไดร์เวอร์: Smart PLC: OMRON หรือ Mitsubishi รีเลย์: IDEC และ Izumi Electric |

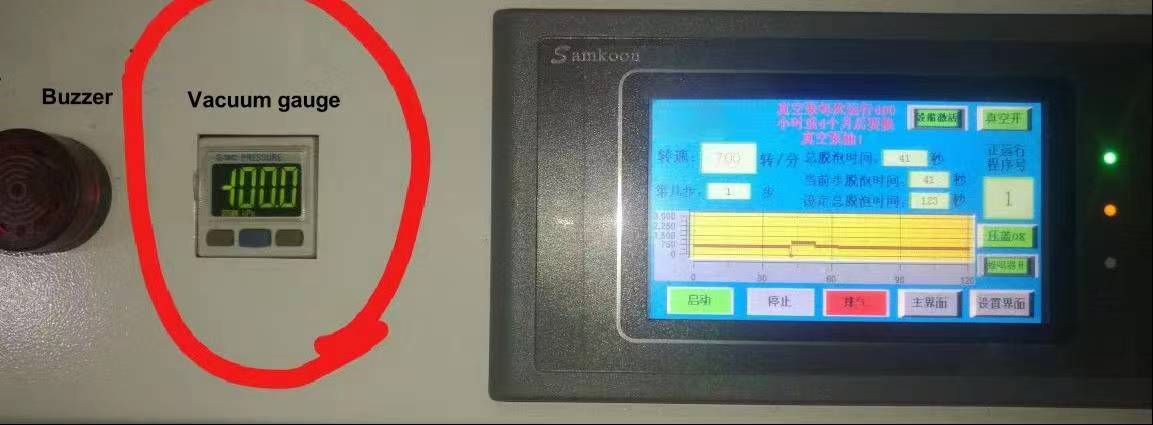

เกจวัดสุญญากาศ | เครื่องวัดสุญญากาศ SMC หรือ Panasonic แสดงระดับสุญญากาศอย่างชัดเจน |
ปั๊มสุญญากาศ | ปั๊มสุญญากาศ Diamon ขนาดเล็กที่ใช้เทคโนโลยีเยอรมัน พร้อมปั๊มหล่อลื่นแบบบังคับ การหล่อลื่นเพียงพอ ประสิทธิภาพที่เชื่อถือได้ เสียงรบกวนต่ำ พร้อมด้วยระบบกรอง 4 ขั้นตอนอันเป็นเอกลักษณ์ของบริษัทเรา เพื่อตอบสนองความต้องการของห้องฟอกอากาศ |
ระดับสุญญากาศ | -100KPa, ความแม่นยำ 0.1KPa |
แหล่งกำเนิดสุญญากาศ | ปั๊มสุญญากาศขั้นสูงแบบสองขั้นตอนในตัว 240 ลิตร/นาที (=4 ลิตร/วินาที =14~16 ตร.ม./ชั่วโมง) ความดันจำกัดสัมบูรณ์ (ความดันย่อย 5*10-2Pa และ 0.05Pa) ความดันจำกัดสัมบูรณ์ (ความดันรวม 4*10-1Pa และ 0.4Pa) |
การตั้งค่าสูญญากาศ | สวิตช์อิสระสุญญากาศ พร้อมฟังก์ชันหน่วงเวลาสุญญากาศ ปรับระดับสุญญากาศได้ตามต้องการ |
แกนหลัก | แม่พิมพ์กระจก S136 เหล็กกล้าชุบแข็ง HRC58~60 ° การเจียรกระจกตำแหน่งวงแหวนซีล |
แหวนซีล | แหวนปิดผนึกโพลีเมอร์กราฟีนดูปองต์ทนทานต่อการสึกหรอเป็นพิเศษ รักษาสุญญากาศสูงในระยะยาว |
เอสไวเวล | สหรัฐอเมริกานำเข้าแมกนีเซียมอลูมิเนียม 7075 สำหรับการบิน ระยะห่างศูนย์เครื่องจักรกลโดยรวม± 0.02 ขนาดมีเสถียรภาพในระยะยาว |
โหมดการส่งข้อมูล | โครงสร้างแบบโมดูลาร์ ความสามารถในการเปลี่ยนแทนกันได้สูง การบำรุงรักษาที่สะดวกมาก |
โปรแกรมที่เก็บไว้ | ใช้ระบบส่งกำลังแบบฟันร่มเกลียว การส่งกำลังราบรื่น เสียงรบกวนต่ำ อายุการใช้งานยาวนาน |
แหล่งจ่ายไฟ, กำลังไฟ, แรงดันไฟฟ้า, | เฟสเดียว; AC220V±5%; 50~60Hz; ≦2.2KW; 220V |
การป้องกันความปลอดภัย | เมื่อล็อคฝาบนระหว่างการทำงาน ฝาบนจะหยุดทำงานเมื่อเปิดออก |
ระบบควบคุม | บทสนทนาระหว่างคนกับเครื่องจักร ปุ่มสตาร์ท อินเทอร์เฟซภาษาจีนและอังกฤษ การใช้งานหน้าจอสัมผัส |
บริการหลังการขาย | รับประกันเครื่องทั้งเครื่อง 1 ปี |
ใช้ | เหมาะสำหรับการกระจาย การผสม และการลดฟองของวัสดุที่มีส่วนประกอบหลายชนิด (ซิลิกาเจล เรซินอีพอกซีหลายส่วนประกอบ ฯลฯ) |
ตั้งเวลา | 0 ถึง 6500S x 5 (รวม 5 ขั้นตอน) โดยมีความแม่นยำ 1 วินาที |
การจัดเก็บพารามิเตอร์ | ห้ากลุ่ม |
แบริ่ง | ตลับลูกปืน NSK ของญี่ปุ่น |
การควบคุมสมดุล | สมดุลการกำหนดค่าถ้วยคู่ |
หลักการทำงาน | การหมุนของมวลโดยไม่มีแรงโน้มถ่วงแบบปีก |
อุปกรณ์เตือนภัย | จะมีเสียงเตือนเมื่อฝาบนไม่ได้ปิด |
อุณหภูมิและความชื้นที่ใช้ได้ | 10~40 ℃; 20~80%RH (ไม่มีความชื้นที่เป็นหมอก) |
น้ำหนักเครื่องยนต์หลัก | 1 90 กก. |
ลักษณะอุปกรณ์ | แรงโน้มถ่วงแรงเหวี่ยงสูงสุดที่เกิดจากการหมุนและการหมุนรอบคือเกือบ 400G การกระจายตัวและการป้องกันฟองที่แข็งแกร่ง ไม่มีใบมีดเกลียวเพื่อให้เกิดการผสมและการกระจายตัวในภาชนะ ไม่จำเป็นต้องทำความสะอาด จะไม่ทำให้วัสดุปนเปื้อน ไม่ทำลายคุณสมบัติของวัสดุ (โดยเฉพาะวัสดุที่มีเส้นใย) การโต้ตอบระหว่างคนกับเครื่องจักร ใช้งานง่าย การออกแบบที่ปรับให้เหมาะสมขนาดเล็กพิเศษ น้ำหนักเบาพิเศษ และเงียบพิเศษ |
ข. หลักการทำงานของการกวนและการกำจัดฟองแบบดาวเคราะห์
การกวนและการกำจัดฟองแบบดาวเคราะห์เป็นกระบวนการที่ใส่ส่วนผสมตั้งแต่ 2 ชนิดขึ้นไปลงในถ้วย และการพาความร้อนแบบบังคับที่เกิดจากการหมุนและการหมุนของถ้วยจะทำให้ส่วนผสมต่างๆ ผสมกัน และอนุภาคของส่วนผสมต่างๆ จะเป็นเนื้อเดียวกัน ในขณะที่ก๊าซในส่วนผสมต่างๆ จะถูกดูดออกไป
ด้านล่างนี้เป็นวัสดุที่มีความหนืดสูงสองชนิดที่ผสมอยู่ในเครื่องผสมของเรา โดยมีโปรไฟล์วัสดุในเวลาต่างกัน
เริ่มต้นใน 25 วินาที ใน 110 วินาทีใน 410 วินาที

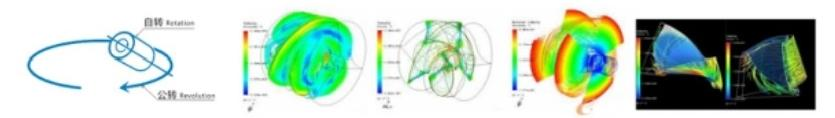

C. ทฤษฎีและข้อดีที่เป็นลักษณะเฉพาะของการกวนผลิตภัณฑ์เพื่อขจัดฟอง
ก. การออกแบบผลิตภัณฑ์ของเรานั้นอิงตามทฤษฎีกลศาสตร์ของไหลชุดสมบูรณ์ และการสร้างแบบจำลองกลศาสตร์ของไหลแบบหมุนและหมุน คำนวณประสิทธิภาพการกำจัดฟองจากการกวนที่เหมาะสมที่สุดเพื่อให้ได้ขนาดการออกแบบที่เหมาะสมที่สุด
ข . วัสดุต่างๆ กำหนดพารามิเตอร์ที่แตกต่างกันเพื่อให้ใช้งานและจัดการได้ง่าย วิศวกรใช้กาวและวัสดุผสมกาวหลายร้อยชนิดในการทดสอบหลายพันครั้ง เพื่อให้ได้ผลลัพธ์ในการป้องกันฟองที่ดีที่สุด
c. ประสิทธิภาพสูง การกวนและการกำจัดฟองเสร็จสิ้นในขั้นตอนเดียว โดยใช้เวลาผสมด้วยมือเพียงหนึ่งในหกของเดิม
d. ความสม่ำเสมอของการผสมที่ดี ขจัดฟองอากาศขนาดเล็กและขนาดนาโน เพื่อให้ได้ประสิทธิภาพการทำงานเทียบเท่าอุปกรณ์นำเข้า ขจัดปัญหาการผสมกาวด้วยมือเนื่องจากระดับเทคนิคที่แตกต่างกันของช่างผสมกาว ส่งผลต่อประสิทธิภาพการผสมกาว
D. แนะนำคุณลักษณะของเครื่องกวนขจัดฟอง
ก. เครื่องกวนสูญญากาศแบบลดโฟม : สูญญากาศสูง อายุการใช้งานยาวนาน (5 ปี การเปลี่ยนถ่ายน้ำมันเครื่องตามระยะเวลาการบำรุงรักษาจะไม่น้อยกว่า 5% ของค่าสุญญากาศ โดยรักษาระดับสุญญากาศให้ต่ำกว่า -95Kpa ยิ่งค่าสุญญากาศติดลบมากเท่าไหร่ก็ยิ่งสูง) การบำรุงรักษาง่าย: การประมวลผลวัสดุโดยรวมของแขนโรเตอร์มีความสามารถในการเปลี่ยนทดแทนที่แข็งแกร่ง ลูกค้าสามารถเปลี่ยนชิ้นส่วนได้เองอย่างง่ายดาย หรือสามารถส่งคืนให้บริษัทของเราเพื่อเปลี่ยนชิ้นส่วนได้ หลังจากเปลี่ยนชิ้นส่วนแล้ว ผลลัพธ์ที่ได้จะเหมือนเครื่องใหม่
ข. แกนหมุน:ใช้เหล็กกล้าแม่พิมพ์กระจก S136 ของสวิส ผ่านการอบชุบหลายครั้ง มีความแข็งโดยรวม HRC62 องศา การเจียรเพลาทั้งเส้น ระยะวิ่งออกเต็มที่ไม่เกิน 1 เส้น หลังจากการเจียรกระจก พื้นผิวซีลมีความหยาบผิวเท่ากับ 0.02 ไมโครเมตร ค่าสัมประสิทธิ์แรงเสียดทานต่ำมาก การสึกหรอของวงแหวนซีลต่ำมาก และให้ประสิทธิภาพการซีลสูง อายุการใช้งานยาวนาน ถือเป็นหนึ่งในอาวุธวิเศษที่ลูกค้าหลายรายใช้เพื่อรักษาแรงดันลบให้สูงกว่า -98Kpa หลังจากใช้งานไปหลายปี
c. แหวนซีล:ใช้แหวนซีลที่ทนทานต่อการสึกหรอเป็นพิเศษของบริษัทไบเออร์ ประเทศเยอรมนี ความต้านทานการสึกหรอสามารถเข้าถึงความเร็วสาย 40M/S และความเร็วสาย 2000 รอบต่อนาทีของอุปกรณ์อยู่ที่ 4M/S แรงดันสามารถทนได้ 20KG/c ㎡ นี่เป็นอาวุธวิเศษชิ้นที่สองที่ลูกค้าจำนวนมากสามารถรักษาแรงดันลบให้สูงกว่า -98Kpa ได้หลังจากใช้งานมาหลายปี
ง. ปั๊มสุญญากาศ: ปั๊มหล่อลื่นแบบบังคับไหลเวียนน้ำมันที่ใช้เทคโนโลยีขั้นสูงระดับสากล เพิ่มประสิทธิภาพการหล่อลื่น การสึกหรอน้อย อายุการใช้งานยาวนาน ถือเป็นอาวุธวิเศษชิ้นที่สามที่ลูกค้าหลายรายใช้เพื่อรักษาแรงดันลบให้สูงกว่า -98 กิโลปาสคาล หลังจากใช้งานมาหลายปี
e. เกียร์:ใช้โครงสร้างแบบเฟืองเอียงเกลียวของรถยนต์ การทำงานมีเสถียรภาพ เสียงรบกวนต่ำ อายุการใช้งานยาวนาน
f. แขนหมุน:การใช้แขนหมุนแบบรวม นำเข้าจากสหรัฐอเมริกาทั้งหมด ผลิตจากอลูมิเนียมแมกนีเซียม 7075 สำหรับการบิน เพื่อความแม่นยำและเสถียรภาพของผลิตภัณฑ์ในภายหลัง ความคลาดเคลื่อนของศูนย์กลางไม่เกิน± 0.02 ความสามารถในการเปลี่ยนแทนกันสูง แขนเครื่องจักรชนิดเดียวกันสามารถเปลี่ยนแทนกันได้ตามความต้องการ บำรุงรักษาง่าย
E. รายการการกำหนดค่าของ ITT-5000S
ชื่อชิ้นส่วน | ยี่ห้อ |
หน้าจอสัมผัส | แซมคูน |
ตัวควบคุมแบบตั้งโปรแกรมได้ (PLC) | มิตซูบิชิ |
คนขับรถมอเตอร์ | นวัตกรรมทางปัญญา |
รีเลย์ | IDEC (อิซุมิ อิเล็คทริค) |
เกจวัดสุญญากาศ | SMC หรือ พานาโซนิค |
โซลินอยด์วาล์วสุญญากาศ | เอสเอ็มซี |
แหล่งจ่ายไฟแบบสวิตชิ่ง | MW (ละติจูดสว่าง) |
ปั๊มสุญญากาศ | ปั๊มสองขั้นตอน AKS SD-240 (> 4 ลิตร/วินาที, > 240 ลิตร/นาที, 14~16 ตารางเมตร/ชั่วโมง) ความดันจำกัดสัมบูรณ์ (ความดันย่อย 5*10-2Pa และ 0.05Pa) ความดันจำกัดสัมบูรณ์ (ความดันรวม 4*10-1Pa และ 0.4Pa) เครื่องแสดงค่าสัมพัทธ์แบบดิจิตอล ค่าสุญญากาศสูงสุด -100.2KPa |
เฟืองเอียงแบบเกลียว, เฟืองเกลียว | MC901 ที่กำหนดเองหรือไนลอนน้ำมัน |
หมุน | การประมวลผลแผ่นอลูมิเนียม 7075 โดยรวม |
ถ้วยผสม | 500มล., 1500มล., 900มล. |
แกนหมุน | Yisheng Bai S136 เหล็กแม่พิมพ์กระจก |
แหวนซีลหมุน | แหวนซีลกราไฟท์ PTFE ของ Bayer ที่กำหนดเอง |

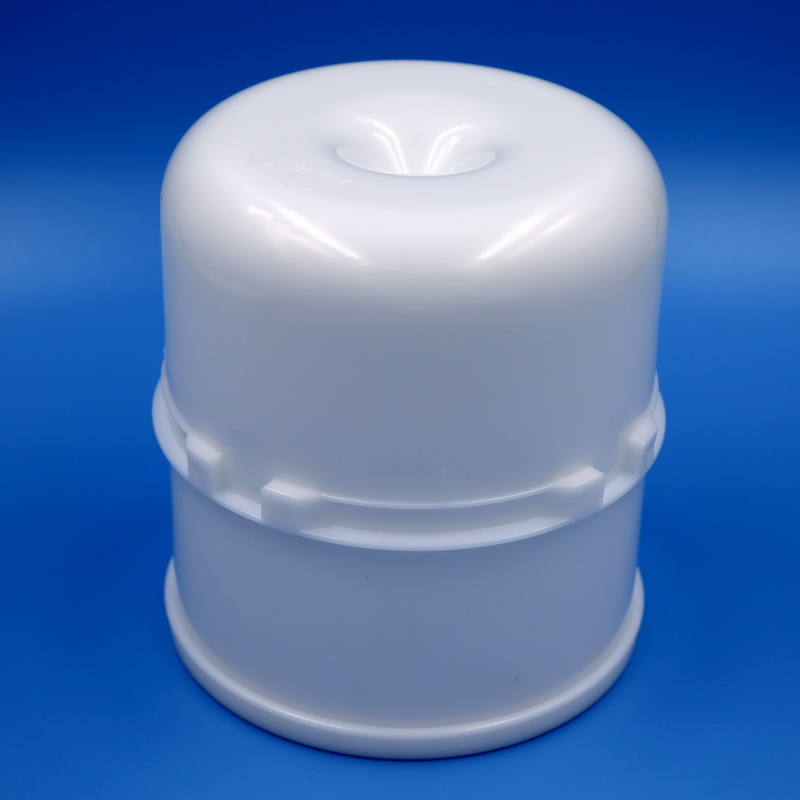

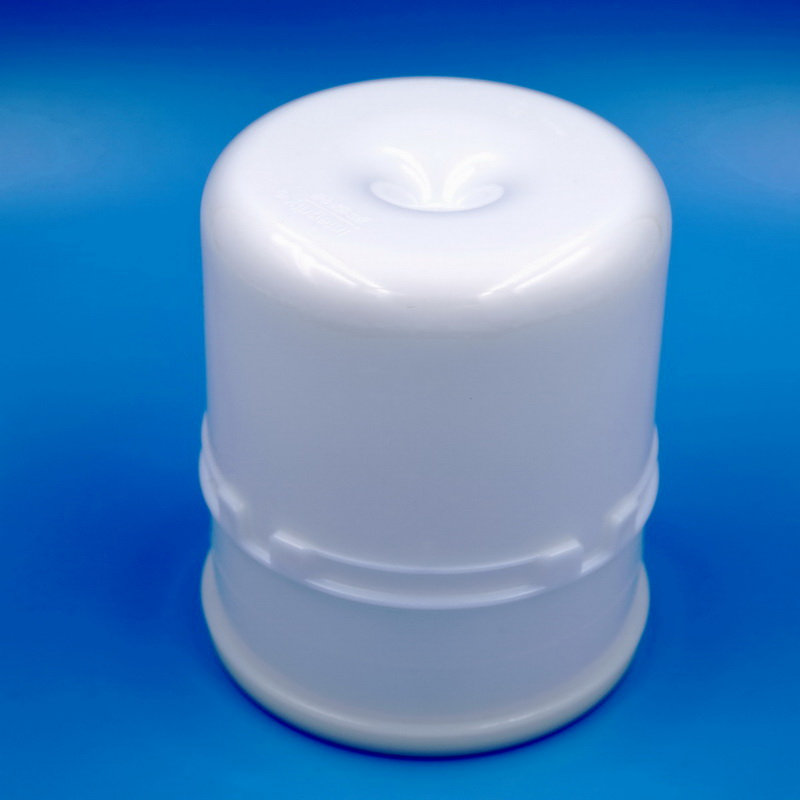

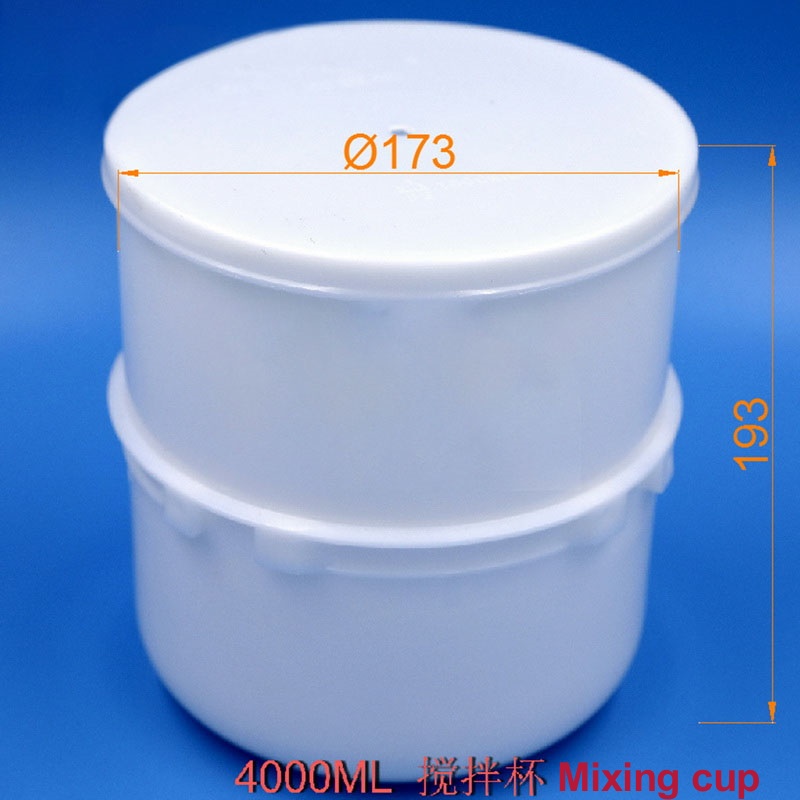

เตรียมมาตรฐาน: ถ้วยก้นกรวย 5000 มล.

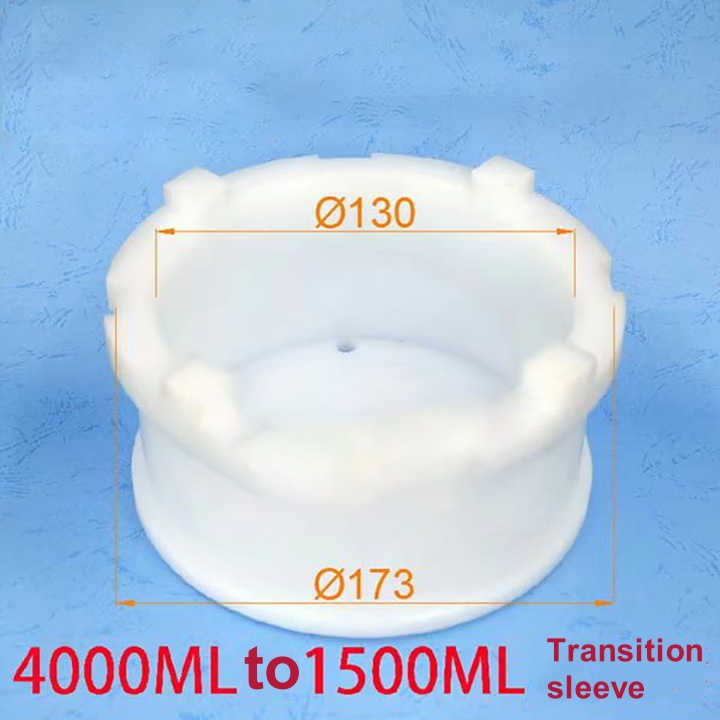

การกำหนดค่าเสริม: ปลอกเปลี่ยนจาก 4000ML เป็น 1500ML

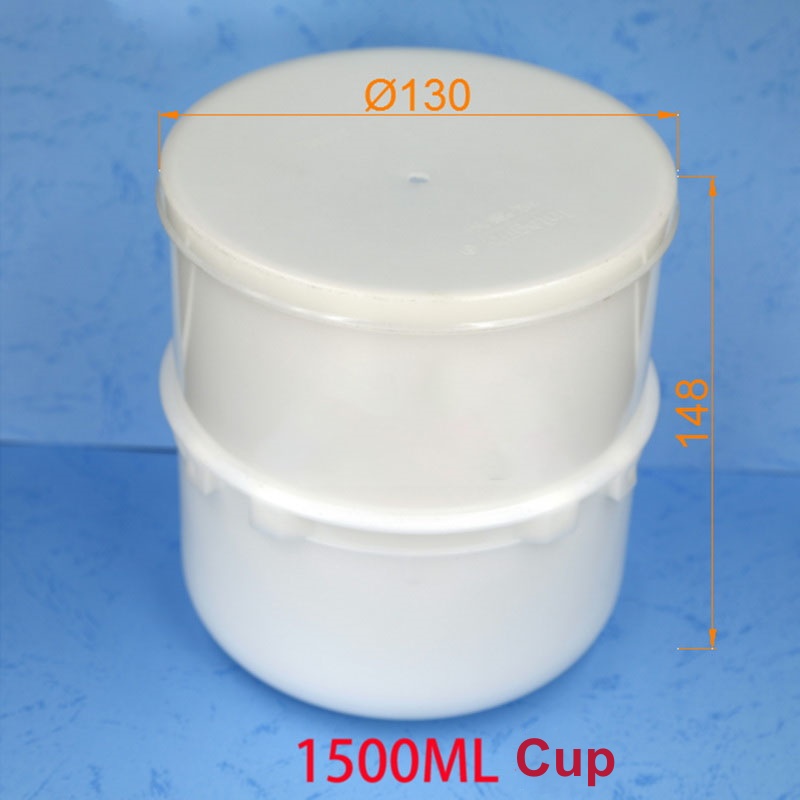

ถ้วยผสมก้นกรวยขนาด 1500 มล.

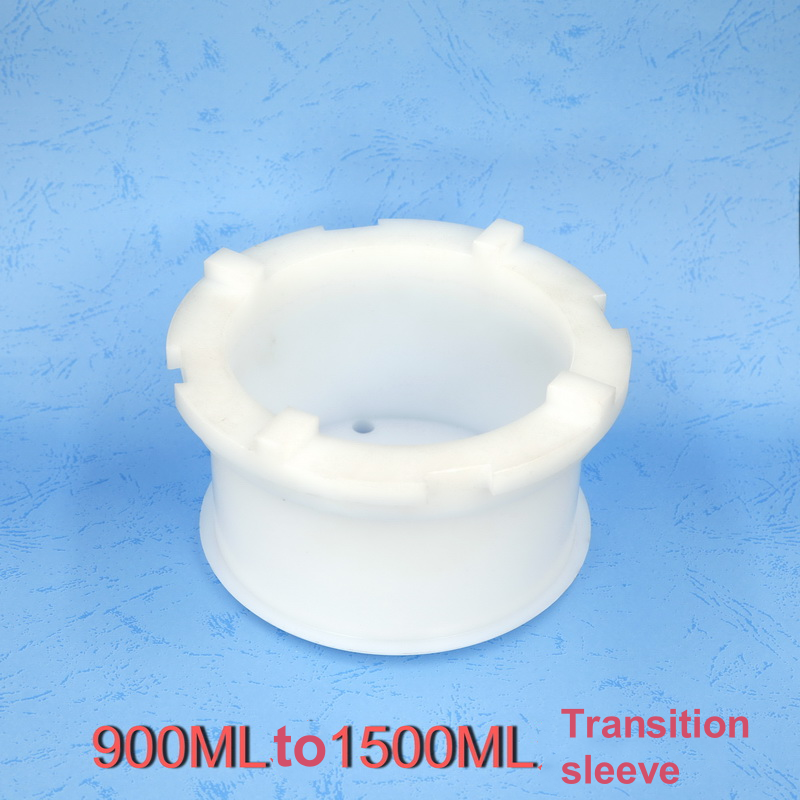

ปลอกเปลี่ยนขนาด 900 มล. ถึง 1500 มล.

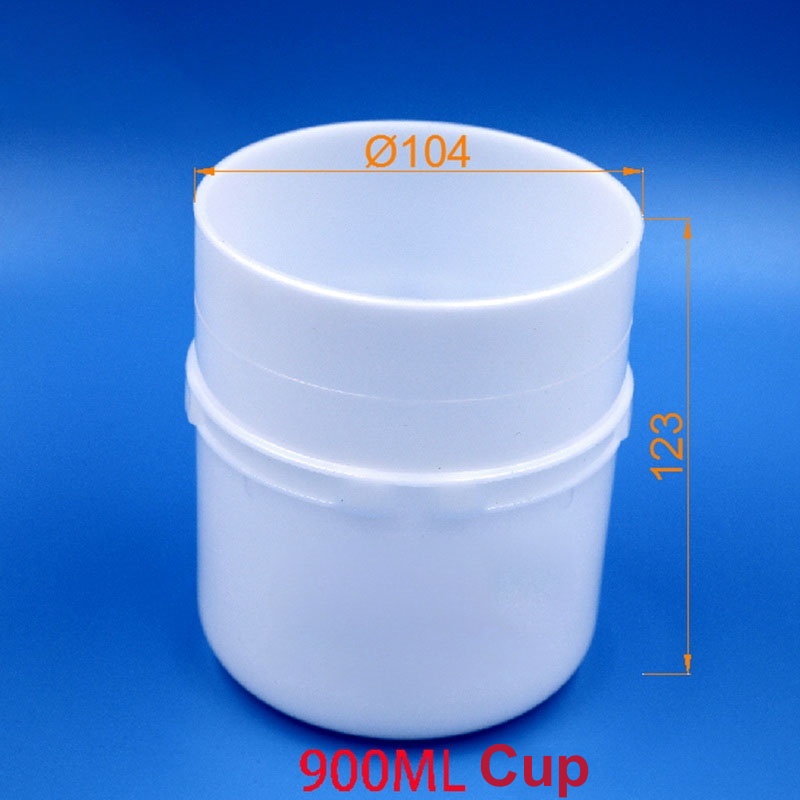

ถ้วยผสมขนาด 900 มล.
1 บรรจุภัณฑ์ส่งออกมาตรฐาน: การป้องกันการชนภายใน บรรจุภัณฑ์กล่องไม้สำหรับส่งออกภายนอก
2. จัดส่งโดยด่วน ทางอากาศ ทางทะเล ตามความต้องการของลูกค้าเพื่อค้นหาวิธีที่เหมาะสมที่สุด
3. รับผิดชอบความเสียหายในระหว่างกระบวนการจัดส่ง จะเปลี่ยนชิ้นส่วนที่เสียหายให้คุณฟรี
