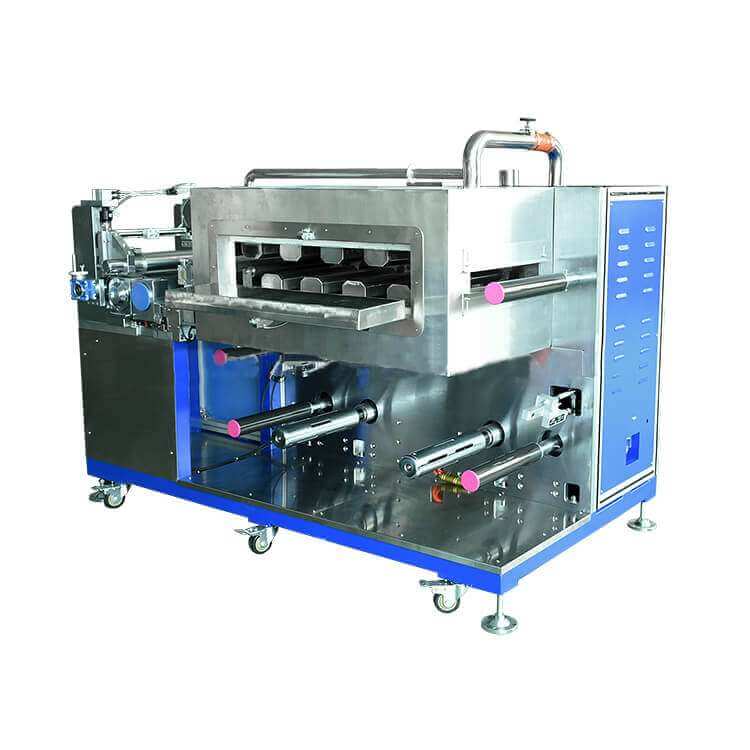

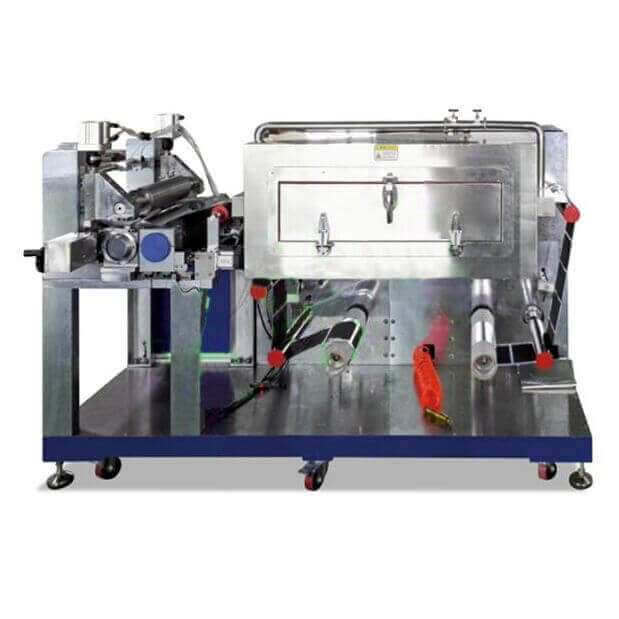

เครื่องเคลือบอิเล็กโทรดแบบม้วนต่อม้วนพร้อมเตาอบแห้ง
เครื่องเคลือบแบบทดลองแบบเป็นช่วงๆ เป็นอุปกรณ์เคลือบแบบถ่ายโอนสามลูกกลิ้ง สามารถเคลือบได้อย่างต่อเนื่องและเป็นช่วงๆ สะดวกต่อการใช้งานกับอุปกรณ์สำหรับกระบวนการเคลือบผิววัสดุพิมพ์ต่างๆ โดยเฉพาะอย่างยิ่งในอุตสาหกรรมแบตเตอรี่ลิเธียมไอออน อุปกรณ์นี้ได้รับการออกแบบมาเพื่อให้นักวิจัยใช้งานได้สะดวก ขณะเดียวกันก็ตรงตามข้อกำหนดด้านความแม่นยำและความสม่ำเสมอของการเคลือบ ซึ่งไม่แตกต่างจากการผลิตจริง ประสิทธิภาพการอบแห้งดีเยี่ยม เหมาะอย่างยิ่งสำหรับการวิจัยและพัฒนา รวมถึงการทดสอบแบตเตอรี่ลิเธียมไอออน ตัวเก็บประจุแบบซูเปอร์ แบตเตอรี่นิกเกิล และแบตเตอรี่สำรองอื่นๆ

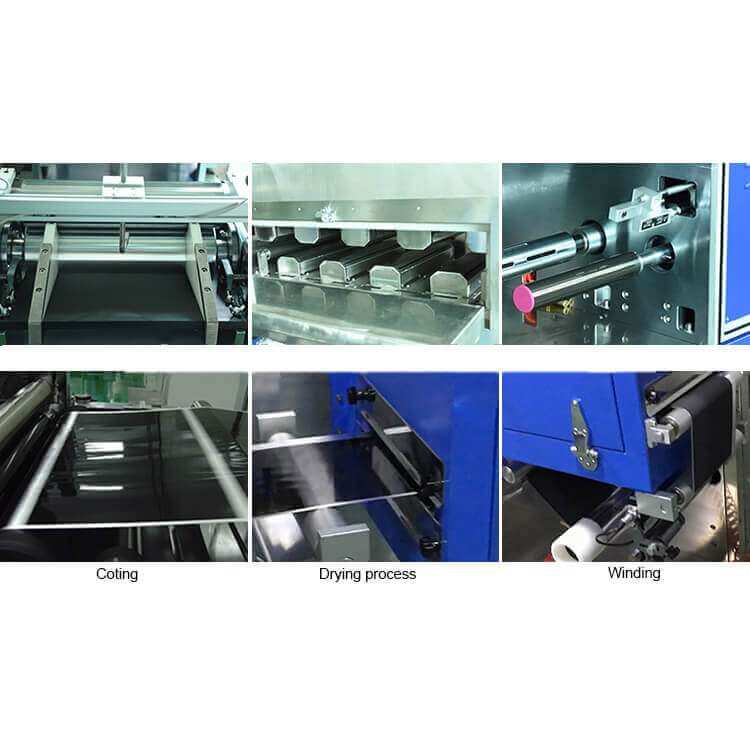

ลักษณะเฉพาะ
*การควบคุมความตึงของวัสดุ, สายพานมั่นคง, การกำหนดค่าอุปกรณ์แก้ไข
*เตาอบลมร้อน ระบายอากาศทั้ง 2 ด้านบนและด้านล่าง ให้ผลการอบแห้งที่ดี

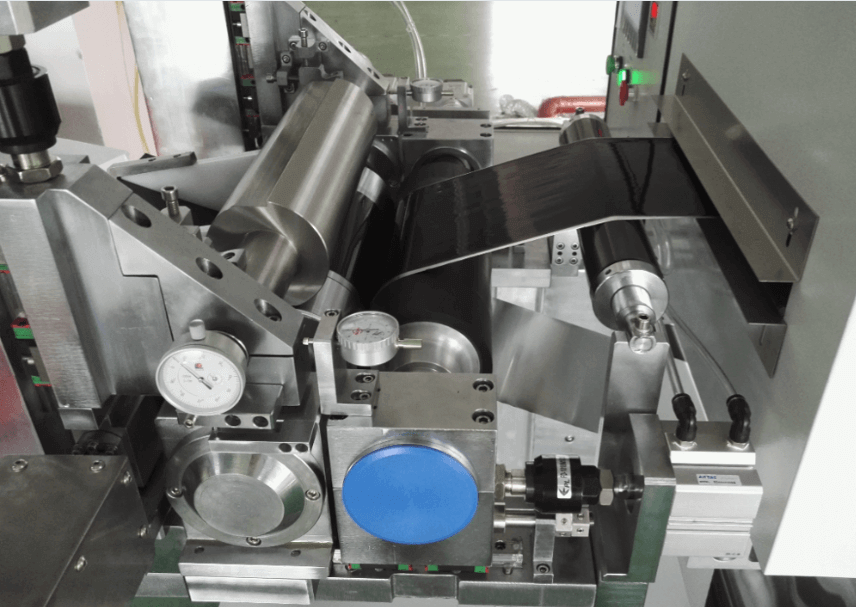

*การเคลือบแบบถ่ายโอนสามม้วนพร้อมหน้าต่างการเคลือบที่กว้าง
*การวัดด้วยเครื่องขูดจุลภาคพร้อมกลไกปรับความแม่นยำ เพื่อให้ได้ความแม่นยำของการเคลือบที่สูง
*ควบคุมด้วย PLC, การทำงานแบบหน้าจอสัมผัส, ใช้งานง่าย

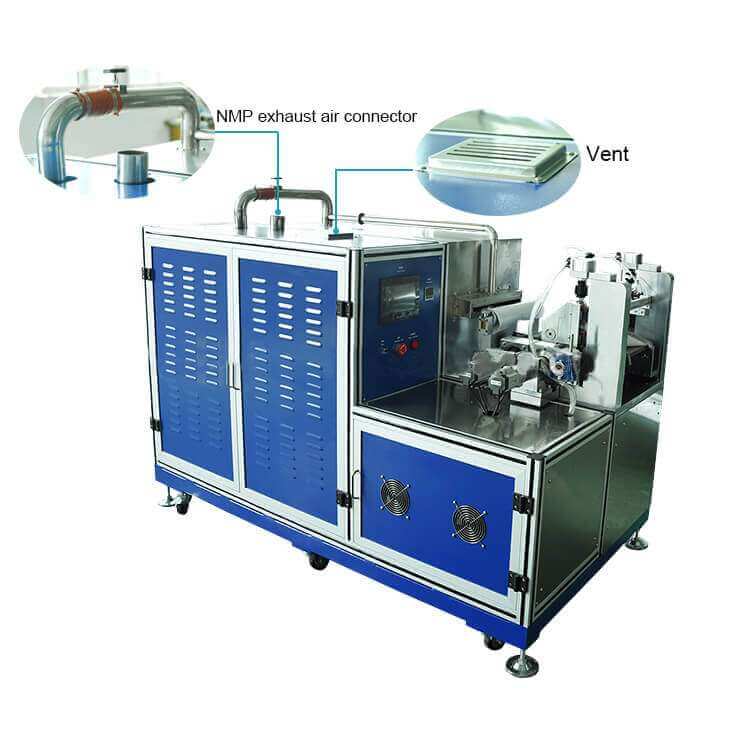

*อุปกรณ์บำบัดตัวทำละลายแบบเลือกได้
พารามิเตอร์ทางเทคนิคของอุปกรณ์และการกำหนดค่าอุปกรณ์หลัก
1) การกำหนดค่าอุปกรณ์หลัก
เลขที่. | รายการ | พารามิเตอร์ทางเทคนิค |
1. | เหมาะสำหรับระบบ | ขั้วบวกและขั้วลบของแบตเตอรี่ระบบเทอร์นารี ลิเธียมเหล็กฟอสเฟต ลิเธียมโคบอลต์ ลิเธียมแมงกานีส กราไฟต์ ซิลิกอนคาร์บอน และขั้วบวกและขั้วลบของแบตเตอรี่ระบบอื่น ๆ กระบวนการเคลือบ |
2. | ชนิดการเคลือบ | การเคลือบอย่างต่อเนื่อง |
3. | หมายเลขส่วนเตาอบ | เตาอบ 1 ส่วน 1 เมตร |
4. | ความเร็วในการเคลือบ | 0~0.5ม./นาที |
5. | ความหนาของพื้นผิว | แผ่นอลูมิเนียมฟอยล์ (Al) : 8 ~ 30um แผ่นทองแดง (Cu) : 8 ~ 30um |
6. | การออกแบบความกว้างของพื้นผิวม้วน | 330 มม. |
7. | รับประกันความกว้างของการเคลือบ | ภายใน 280 มม. |
8. | ลูกกลิ้งเคลือบ, คอต | Φ120มม. |
9. | ลูกกลิ้งกด | Φ80มม. |
10. | การเคลือบแบบแม่นยำ | ±3ไมโครเมตร |
11. | ความแม่นยำของน้ำหนัก (มก./ซม.2) | ค่าศูนย์กลางการเคลือบ±1.0% |
12. | เหมาะสำหรับความหนืดของแป้ง | 2000~12000 (มิลลิปาสกาล) |
13. | ช่วงความหนาของการเคลือบแบบแห้งด้านเดียว | 20-200ไมโครเมตร |
14. | คุณสมบัติของตัวทำละลาย | ตัวทำละลายน้ำมัน NMP (sg=1.033, bp=204℃) |
ตัวทำละลายในน้ำ H2O/NMP (sg=1.000, bp=100℃) |
15. | เหมาะสำหรับช่วงเนื้อหาที่เป็นของแข็ง | 20~85% |
16. | ความแม่นยำของขนาดการเคลือบ (มม.) | L≤±1 、W≤±0.5 |
17. | ความแม่นยำในการจัดตำแหน่งด้านหน้าและด้านหลัง (มม.) | L≤±1 、W≤±0.5 |
2) กลไกการคลายเกลียวแบบบูรณาการ:
เลขที่. | อิเทน | พารามิเตอร์ทางเทคนิค |
1. | โครงสร้างติดตั้งลูกกลิ้ง | ติดตั้งโครงเหล็กให้แน่น |
2. | การบำบัดพื้นผิวแบบม้วน | การออกซิเดชันของพื้นผิวม้วนโลหะอลูมิเนียม |
3. | ระบบควบคุมความตึง | การควบคุมอัตโนมัติความตึงคงที่ ช่วงความตึง 0~50N ควบคุมมอเตอร์เซอร์โว |
4. | แก้ไขทาง | ระบบควบคุม EPC อัตโนมัติ ระยะชัก 50 มม. |
5. | โหมดการม้วน | ขดลวดวัสดุได้รับการแก้ไขด้วยเพลาขยายอากาศขนาด 3 นิ้วและเพลาขยายอากาศ |
แกนขยายอากาศเดี่ยวสำหรับการคลายเกลียว |
6. | เส้นผ่านศูนย์กลางการคลายสูงสุด | Ф 250มม. |
7. | การรับน้ำหนักสูงสุดของแกนขยายก๊าซ | 80กก. |
8. | จำนวนเพลาขยายอากาศ | 1 |
9 | มอเตอร์ขับเคลื่อนหลัก | มอเตอร์เซอร์โว |
10 | การบำบัดพื้นผิวแบบม้วน | การออกซิเดชันของพื้นผิวม้วนโลหะอลูมิเนียม |
11 | ด็อกเตอร์เบลด | ใบมีดคอมม่าสองหน้า |
12 | ลูกกลิ้งเคลือบ(ลูกกลิ้งเหล็ก) | การชุบฮาร์ดโครม |
13 | โรลหลัง (เตียงพับ) | พื้นผิวเคลือบด้วย EPDM นำเข้า |
14 | ปรับความสูงระยะห่างของใบมีด | การตั้งค่าด้วยตนเอง |
15 | ตำแหน่งหัวเดี่ยว | การติดตั้งและการใช้งานก่อนเส้นทางการอบแห้ง |
3) เตาอบ
เลขที่. | รายการ | พารามิเตอร์ทางเทคนิค |
1. | โครงสร้างเตาอบ | ระบบ ทำความร้อนอิสระสองชั้นจัดเรียงด้านบนและด้านล่าง |
2. | ความยาวเตาอบ | 1 เมตร/ส่วน |
3. | วัสดุ | สแตนเลส SUS304 |
4. | การควบคุมอุณหภูมิ | แบ่งออกเป็นการควบคุมอุณหภูมิการทำงานปกติ การตรวจสอบอุณหภูมิเกิน และการควบคุมการป้องกันสัญญาณเตือน และตัดแหล่งจ่ายไฟความร้อนหลัก ย่อหน้าเหล่านี้เป็นอิสระจากกันโดยสิ้นเชิง |
5. | โหมดทำความร้อน | โครงสร้างทำความร้อนไฟฟ้า หมุนเวียนอากาศร้อน |
6. | กำลังความร้อนของเตาอบ แบบ ส่วนเดียว | 6 กิโลวัตต์ |
7. | อุณหภูมิภายในเตาอบ | การออกแบบสูงสุด150℃ ความแตกต่าง ของ อุณหภูมิ เตาอบส่วน เดียว≤±2.5℃ |
8. | ทางลมพัด | การเป่าลมด้านบนและด้านล่างห้องลมด้านบนและด้านล่างใช้ตัวทำความร้อนร่วมกัน |
9. | โครงสร้างของลม | ใช้แม่พิมพ์พิเศษเพื่อตัดร่องหัวฉีดลม |
10. | การควบคุมพัดลม | การควบคุมคอนแทคเตอร์ |
11. | การควบคุมความร้อน | รีเลย์โซลิดสเตต |
12. | วัสดุพัด | สแตนเลส SUS304 |
13. | ระบบการกู้คืนตัวทำละลาย | ไม่จำเป็น |
4) กลไกการม้วน: มีฟังก์ชั่นเดียวกับการคลายม้วน ดังนี้
เลขที่. | รายการ | พารามิเตอร์ทางเทคนิค |
1. | การแก้ไขการเดินขบวน | การติดตั้งช่องระบายน้ำ |
2. | ความเครียด | การควบคุมความตึงคงที่อัตโนมัติ |
3. | โครงสร้างการติดตั้ง | ติดตั้งโครงเหล็กให้แน่น |
4. | จำนวนแกนขยายของแก๊สขดลวด | 1 การพันแขนเดียว |
5) ระบบควบคุม
เลขที่. | รายการ | พารามิเตอร์ทางเทคนิค |
1 | ระบบควบคุมหลัก | หน้าจอสัมผัส, PLC, ระบบเซอร์โว |
2 | โหมดการทำงาน | หยุดแบบแมนนวล อัตโนมัติ หยุดฉุกเฉิน สามารถทำงานได้ทั้ง เครื่องก่อนและหลัง |
3 | สภาวะการเตือนภัย | เมื่ออุปกรณ์ล้มเหลวหน้าจอสัมผัสจะแสดงหน้าจอการแก้ไขที่เกี่ยวข้อง |
6) ความแม่นยำของฮาร์ดแวร์
เลขที่. | รายการ | พารามิเตอร์ทางเทคนิค |
1. | มีดโกน | กระโดดแบบวงกลม ≤±1.5um, Ra0.4, ความตรง ≤±1.5um |
2. | ลูกกลิ้ง เคลือบ(ลูกกลิ้งเหล็ก) | ความคลาดเคลื่อนแบบวงกลม ≤±1.5um, ความตรง Ra0.4 ≤±1.5um |
3. | ลูกกลิ้งยาง | ความคลาดเคลื่อนของวงกลม ≤10um, ความตรง ≤10um |
4. | การแก้ไขความเบี่ยงเบน | ±0.2 มม. |
7) ข้อกำหนดสภาพแวดล้อมการติดตั้ง
1) อุณหภูมิโดยรอบของหัวเครื่องอยู่ที่ 25~30°C และอุณหภูมิที่เหลืออยู่ที่ 10~40°C
2) ความชื้นสัมพัทธ์ของหัวเครื่องคือ RH ≤ 35%, ขั้วลบ RH ≤ 98% และส่วนที่เหลือ ≤ 98%
8)สิ่งอำนวยความสะดวกสนับสนุน
1) แหล่งจ่ายไฟ: 3PH 380V, 50HZ, ช่วงความผันผวนของแรงดันไฟฟ้า: +8%~–8%; แหล่งจ่ายไฟกำลังไฟรวม 10KW
2) อากาศอัด: หลังจากการอบแห้ง การกรอง และการควบคุมแรงดันไฟฟ้า: แรงดันทางออกมากกว่า 5.0 กก./ซม.2
