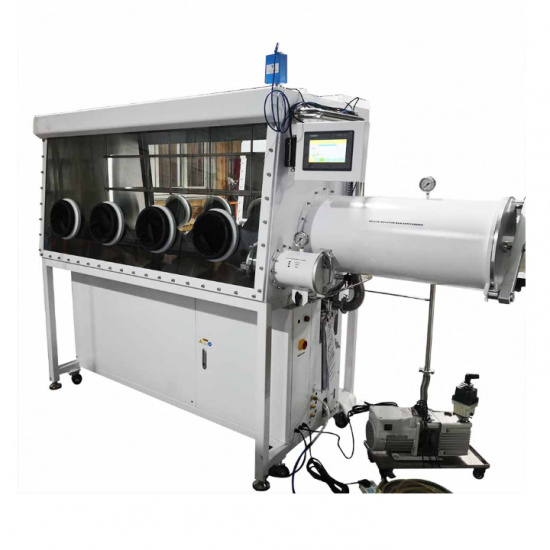

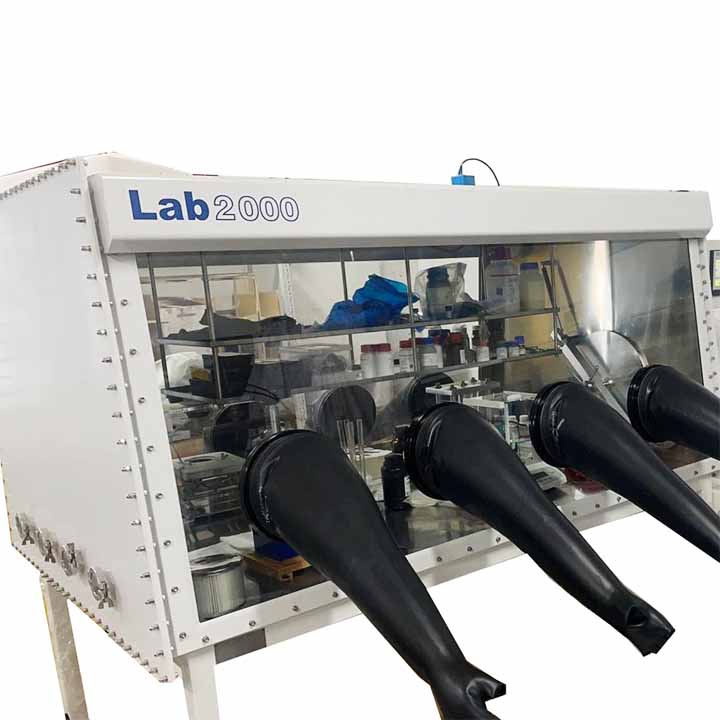

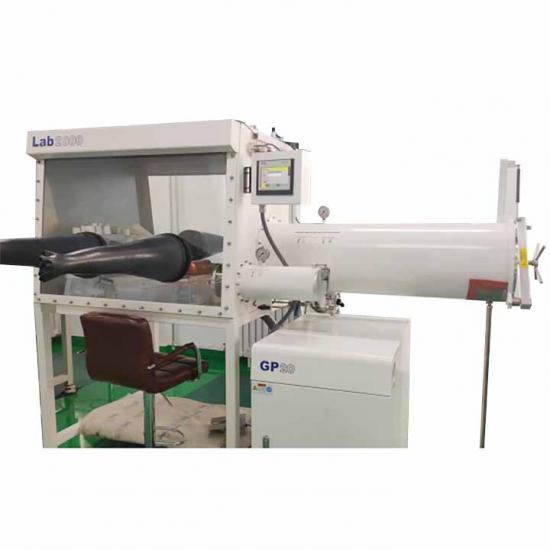

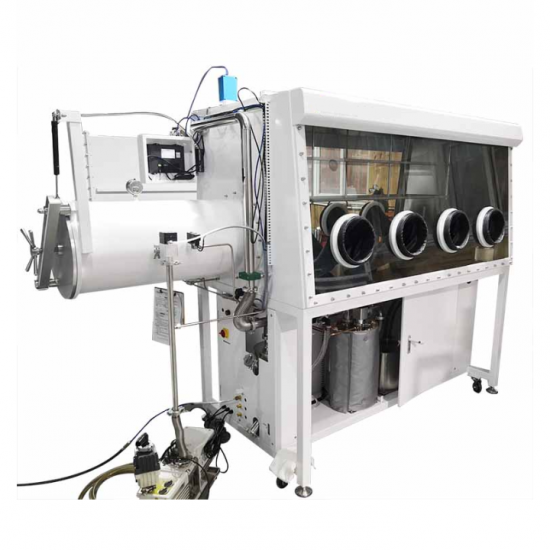

Lab2000 กล่องถุงมือแบบเปลี่ยนผ่านสองด้านสี่สถานีพร้อมปั๊มสุญญากาศ RV12

I. เกณฑ์การยอมรับ:

ภายใต้เงื่อนไขมาตรฐาน นั่นคือ อุณหภูมิคงที่ 20-25 oC ความชื้นสัมพัทธ์ 65% และแหล่งก๊าซเฉื่อย 99.999% ดัชนีน้ำหมุนเวียนและออกซิเจนของกล่องเปล่าทั้งหมดจะน้อยกว่า 0.1ppm

II.ตัวบ่งชี้ทางเทคนิคหลักและการกำหนดค่า

1. กล่อง

1.1. ขนาด : 1800มม. (ยาว) × 900มม. (สูง) × 1000มม. (กว้าง)

1.2. วัสดุ: โครงสร้างสแตนเลสทั้งหมด (ชนิด 304) ความหนา 3 มม.

1.3. ตัวกรอง: ขนาดรูพรุน 0.3 ไมครอน

1.4. ถุงมือยางบิวทิล นำเข้าจากอเมริกา ความหนา 0.4มม. ปากถุงมือ 8 นิ้ว ปากถุงมือ POM ขนาดเส้นผ่าศูนย์กลาง 220มม.

1.5. หน้าต่าง: พื้นผิวการทำงานที่มีการออกแบบเอียง หน้าต่างด้านหน้ากระจกนิรภัย 8 มม. ทนทานต่อการสึกหรอ ป้องกันการกัดกร่อน การส่งผ่านแสงที่ดี แหวนปิดผนึกใช้แหวนปิดผนึก OMEGA หนา 3/8 นิ้ว

1.6. สามารถรักษาแรงดันบวกและลบได้ในระดับหนึ่งระหว่างการใช้งาน (-10mbar-10mbar)

1.7. กล่องนี้ติดตั้งหลอดไฟประหยัดพลังงานแบบป้องกันแสงสะท้อนและให้แสงนุ่มนวล

1.8. กล่องมีแผงแสดงสินค้าและชั้นแขวน 2 ชั้น

1.9. กล่องมีแผงขั้วต่อไฟฟ้าแบบหลายรู (แหล่งจ่ายไฟ: 220V±10% 50Hz±10%)

1.10. ตู้สามารถตั้งค่าพอร์ต KF-40 มาตรฐานได้ 3 พอร์ต

1.11. อัตราการรั่วไหล: ≤0.001vol%/ชม.

1.12. ขาจับโครงเหล็ก สูง 950 มม. รวมล้อเลื่อน ติดตั้งด้วยล้อหมุน

2. ห้องเปลี่ยนผ่าน

2.1 โกดังเปลี่ยนถ่ายขนาดใหญ่และขนาดเล็ก (ด้านขวา)

2.1.1 รูปทรง: ทรงกระบอก (สแตนเลส 304) เชื่อมต่อกับกล่องเก็บของพร้อมช่องเปลี่ยนผ่านขนาดใหญ่แบบล็อคเพลา ซึ่งใช้งานง่าย

2.1.2 ขนาด: เส้นผ่านศูนย์กลาง 390 มม. ความยาว 600 มม. ห้องเปลี่ยนถ่ายอากาศขนาดใหญ่ ประตูแบบลูกสูบ ถาดเลื่อนในห้องเปลี่ยนถ่ายอากาศ ขัดเงา ห้องเปลี่ยนถ่ายอากาศขนาดเล็กอีกห้องในกล่อง ข้อมูลจำเพาะ: เส้นผ่านศูนย์กลาง 150 มม. ความยาว 300 มม. วาล์วควบคุมการระบายอากาศด้วยมือและโทนิค

2.1.3. ถาด: เคลื่อนย้ายและขยายได้อย่างอิสระ (โครงสร้างห้องโดยสารขนาดใหญ่)

2.1.4. ระดับสุญญากาศ ≤ 1 บาร์ (ทั้งห้องเปลี่ยนผ่านด้านขวาขนาดใหญ่และขนาดเล็กจำเป็นต้องอพยพออกด้วยจอแสดงผล)

3. ระบบควบคุม

3.1. โหมด: ประกอบด้วยการวินิจฉัยตนเอง, ฟังก์ชันการสตาร์ทอัตโนมัติหลังไฟดับ, พร้อมระบบควบคุมแรงดันและฟังก์ชันปรับอัตโนมัติ จอแสดงผล LCD ใช้สำหรับการควบคุมอัตโนมัติ, การควบคุมวงจร, การป้องกันด้วยรหัสผ่าน และการควบคุมห้องสุญญากาศ ระบบควบคุมใช้หน้าจอสัมผัส Siemens PLC

3.2. การควบคุมแรงดัน: ควบคุมแรงดันของกล่องและห้องเปลี่ยนผ่านที่ค่าที่ตั้งไว้

ก) ผู้ใช้สามารถตั้งค่าช่วงแรงดันใช้งานระหว่าง +12.5 ถึง -12.5 มิลลิบาร์ได้ตามต้องการ และ PLC จะปรับแรงดันกล่องให้อยู่ในช่วงที่กำหนดโดยอัตโนมัติ ค่าเริ่มต้นสำหรับช่วงแรงดันใช้งานคือ -1 ถึง +3 มิลลิบาร์

ข) เมื่อแรงดันกล่องมากกว่า 12 มิลลิบาร์ PLC จะเปิดวาล์วความปลอดภัยโดยอัตโนมัติเพื่อระบายแรงดันเพื่อปกป้องถุงมือ อุปกรณ์ และวัสดุต่างๆ ในกล่อง

ค) ใช้สวิตช์เหยียบเพื่อปรับแรงดันถังให้ละเอียดยิ่งขึ้น

3.3. แป้นเหยียบ: สามารถควบคุมแรงกดของกล่องเก็บของได้ ใช้งานง่าย

4. ระบบหมุนเวียน (รวมทั้งระบบฟอกและฟื้นฟู)

4.1. วัสดุกรอง BASF จากเยอรมนี, วัสดุกรอง UOP จากอเมริกา, วาล์ว Baode จากเยอรมนี ระบบโฮสต์ผสานการออกแบบแบบแยกส่วน, กลุ่มวาล์วโซลินอยด์วงจรแก๊สควบคุมด้วยระบบอิเล็กทรอนิกส์อัตโนมัติเต็มรูปแบบ, การควบคุม PLC, วงจร, ปั๊มหมุนเวียน, ระบบกรอง และจอแสดงผลที่ผสานรวมระบบกรองอิสระเข้าด้วยกัน เพื่อสร้างระบบที่กะทัดรัดและใช้งานง่าย

4.2. การควบคุม: น้ำและออกซิเจนถูกควบคุมให้น้อยกว่า 1 PPm

4.3. อุปกรณ์ปรับแต่ง: ผ่านการปรับสัมผัส PLC (การทำความร้อน การอพยพ การฟอก การสร้างใหม่) กระบวนการทั้งหมดไม่จำเป็นต้องมีการตรวจสอบจากมนุษย์ ยกเว้นการระบายอากาศเป็นเวลา 2.5 ชั่วโมง

4.4. ก๊าซทำงาน: ก๊าซ He.N2/หรือ Ar (การหมุนเวียนก๊าซ)

4.5. พัดลมหมุนเวียน: พัดลมความถี่แปรผันความเร็วสูง 0-100m³ ควบคุมด้วยไมโครโปรเซสเซอร์ อุปกรณ์สแตนเลสที่ผ่านการทดสอบแรงดันแล้ว

4.6. คอลัมน์กรอง: คอลัมน์กรองเดี่ยว วัสดุกรองนำเข้าจากเยอรมัน วัสดุดีแอเรเตอร์ BASF 5 กก. วัสดุดูดซับน้ำประสิทธิภาพสูง UOP ของอเมริกา 5 กก. อายุการใช้งานยาวนานเป็นพิเศษ ช่วยให้มั่นใจได้ถึงประสิทธิภาพการกรองที่ยาวนานตลอดการใช้งาน ความสามารถในการกรองน้ำ 2.2 ㎏  และความสามารถในการดูดซับออกซิเจน 63 ลิตร

4.7. วาล์วล้าง: วาล์วไฟฟ้าอัตโนมัติเต็มรูปแบบ

4.8. ตัวกรอง: ตัวกรองประสิทธิภาพสูง H13 พร้อมตาข่ายกรองขนาดรูพรุน 0.3 ไมครอนที่ตรงตามมาตรฐาน HEPA

4.9. การสร้างใหม่: ใช้เพื่อนำกลับมาใช้ใหม่และเปิดใช้งานระบบการฟอก การสร้างใหม่ต้องใช้ส่วนผสมของฮีเลียม/H2 ไนโตรเจน/H2 หรืออาร์กอน/H2 ซึ่ง H2 คิดเป็น 10%

5. ระบบการแสดงผล

SIEMENS ประเทศเยอรมนี ระบบควบคุมใช้หน้าจอสัมผัส PLC ของ Siemens สามารถเปลี่ยนภาษาจีนและอังกฤษได้สองภาษา

6. เครื่องวิเคราะห์น้ำ (นำเข้าจากต่างประเทศ) วัสดุยี่ห้อ: MICHELL ของอังกฤษ / (ตามสภาพแวดล้อมการใช้งานของลูกค้า) ประกอบเองหรือในประเทศ ข้อมูลของบุคคลที่สามเพื่อรับรองความน่าเชื่อถือ

1) ช่วงการวัด: 0-1000ppm

2) ความแม่นยำ: ±1% ppm

3) จอแสดงผล: เอาต์พุตของเครื่องวิเคราะห์เชื่อมต่อกับ PLC ค่าการตรวจจับจะแสดงบนหน้าจอสัมผัส และสามารถตั้งค่าสัญญาณเตือนได้

4) การควบคุม: ระบบหมุนเวียนก๊าซสามารถควบคุมได้ตามการตั้งค่าของผู้ใช้เพื่อให้เกิดการลดลงของการหมุนเวียน

5) สภาพแวดล้อม: -10℃-50℃

7. เครื่องวิเคราะห์ออกซิเจน (นำเข้าจากต่างประเทศ) วัสดุยี่ห้อ: AVCRAY ของอเมริกา (ตามสภาพแวดล้อมการใช้งานของลูกค้า) ประกอบเองหรือในประเทศ ข้อมูลของบุคคลที่สามเพื่อรับรองความน่าเชื่อถือ

1) สามารถตั้งค่าช่วงการวัดได้: 0-1000, ppm

2) สภาพแวดล้อม: -10℃-50℃

3) ความแม่นยำ: ±1% ppm

4) ตำแหน่งการติดตั้ง: เซ็นเซอร์ออกซิเจนติดตั้งอยู่บนกล่อง ไม่ว่าก๊าซจะหมุนเวียนหรือไม่ เซ็นเซอร์ออกซิเจนจะตรวจจับบรรยากาศภายในกล่องอย่างต่อเนื่องและแสดงปริมาณออกซิเจนในช่องเก็บของหน้ารถ

5) เซ็นเซอร์: แบตเตอรี่วัสดุไฟฟ้าเคมี ซึ่งมีข้อดีคือจุดศูนย์ที่แม่นยำ การดริฟท์น้อย หลีกเลี่ยงการกัดกร่อนได้ง่ายจากวัสดุแบตเตอรี่อื่นๆ ต้นทุนการเปลี่ยนทดแทนต่ำ (เปลี่ยนเฉพาะแบตเตอรี่ออกซิเจนเท่านั้น)

6) จอแสดงผล: เอาต์พุตของเครื่องวิเคราะห์เชื่อมต่อกับ PLC ค่าการตรวจจับจะแสดงบนหน้าจอสัมผัส และสามารถตั้งค่าสัญญาณเตือนได้

การควบคุม: ผู้ใช้สามารถเลือกฟังก์ชั่นรอบอัตโนมัติเพื่อรักษาปริมาณออกซิเจนในกล่องใส่ของภายในช่วงที่ผู้ใช้กำหนด

8. ระบบสุญญากาศ

เพิ่มการควบคุมเวลาเริ่มต้นและหยุดการทำงานของปั๊มสุญญากาศ ปั๊มสุญญากาศเป็นปั๊มสุญญากาศ British Edwards รุ่น RV12 ที่มีอัตราการไหล 12 ลูกบาศก์เมตร/ชั่วโมง และค่าสุญญากาศสูงสุด 2x10-3 มิลลิบาร์ ห้องโดยสารเปลี่ยนผ่านสามารถอพยพแยกจากกัน และสามารถควบคุมได้อย่างอิสระตลอดเวลา (นำเข้าจากต่างประเทศ)

9. การทำความสะอาดกล่องอัตโนมัติ

บอร์ดชุบไฟฟ้าควบคุมแก๊สอัตโนมัติ แก๊สในกล่องจะได้รับการทำความสะอาดโดยผู้ใช้โดยอัตโนมัติเพื่อตั้งเวลาทำความสะอาด จากนั้นแตะปุ่มเริ่มบนหน้าจอสัมผัส ระบบจะเริ่มทำความสะอาดกล่องและจะหยุดโดยอัตโนมัติเมื่อถึงเวลาที่ตั้งไว้

10. ระบบดูดซับตัวทำละลายอินทรีย์

เพื่อป้องกันอิทธิพลของตัวทำละลายอินทรีย์ต่อคอลัมน์การทำให้บริสุทธิ์ จึงได้เชื่อมต่อคอลัมน์ตัวทำละลายเข้ากับระบบกล่องถุงมือแบบอนุกรม ตัวกลางหลักประกอบด้วยคาร์บอนกัมมันต์คุณภาพสูงและอะลูมินากัมมันต์ที่มีประสิทธิภาพสูง ซึ่งช่วยป้องกันการเกิดกรดไฮโดรฟลูออริก ระบบดูดซับตัวทำละลายอินทรีย์มีความจุ 7 กิโลกรัม มีอินเทอร์เฟซ KF40 ที่ด้านบนและด้านล่างของคอลัมน์ ซึ่งสะดวกต่อการเปลี่ยนวัสดุ และผู้ใช้สามารถเปลี่ยนวัสดุได้ด้วยตนเอง

11. เงื่อนไขการทำงานของอุปกรณ์: (กำหนดโดยผู้ใช้)

1.0. แหล่งจ่ายไฟ: AC220V สองเฟสสามสาย กำลังไฟ ≥1Kw;

1.1. ห้องปฏิบัติการต้องมีสายดินอิสระ: <3Ω ขอแนะนำให้ใช้สายทองแดงแบนขนาด ≥10mm2 สำหรับการเชื่อมต่อจากอุปกรณ์ไปยังสายดิน

1.2. การประปา : ไม่มี;

1.3. ความชื้นสัมพัทธ์: <75%;

1.4.ในห้องไม่มีฝุ่นละอองปริมาณมาก ไม่มีก๊าซกัดกร่อน ไวไฟ และระเบิดได้

1.5. พื้นที่อุปกรณ์: ความยาว × ความกว้าง: 3200 มม. × 1200 มม.

III.การกำหนดค่าหลัก

1 บรรจุภัณฑ์ส่งออกมาตรฐาน: การป้องกันการชนภายใน บรรจุภัณฑ์กล่องไม้สำหรับส่งออกภายนอก

2. จัดส่งโดยด่วน ทางอากาศ ทางทะเล ตามความต้องการของลูกค้าเพื่อค้นหาวิธีที่เหมาะสมที่สุด

3. รับผิดชอบความเสียหายในระหว่างกระบวนการจัดส่ง จะเปลี่ยนชิ้นส่วนที่เสียหายให้คุณฟรี
