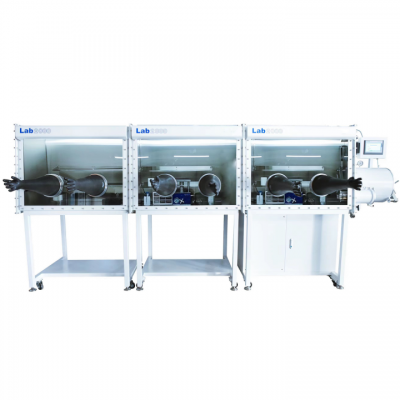

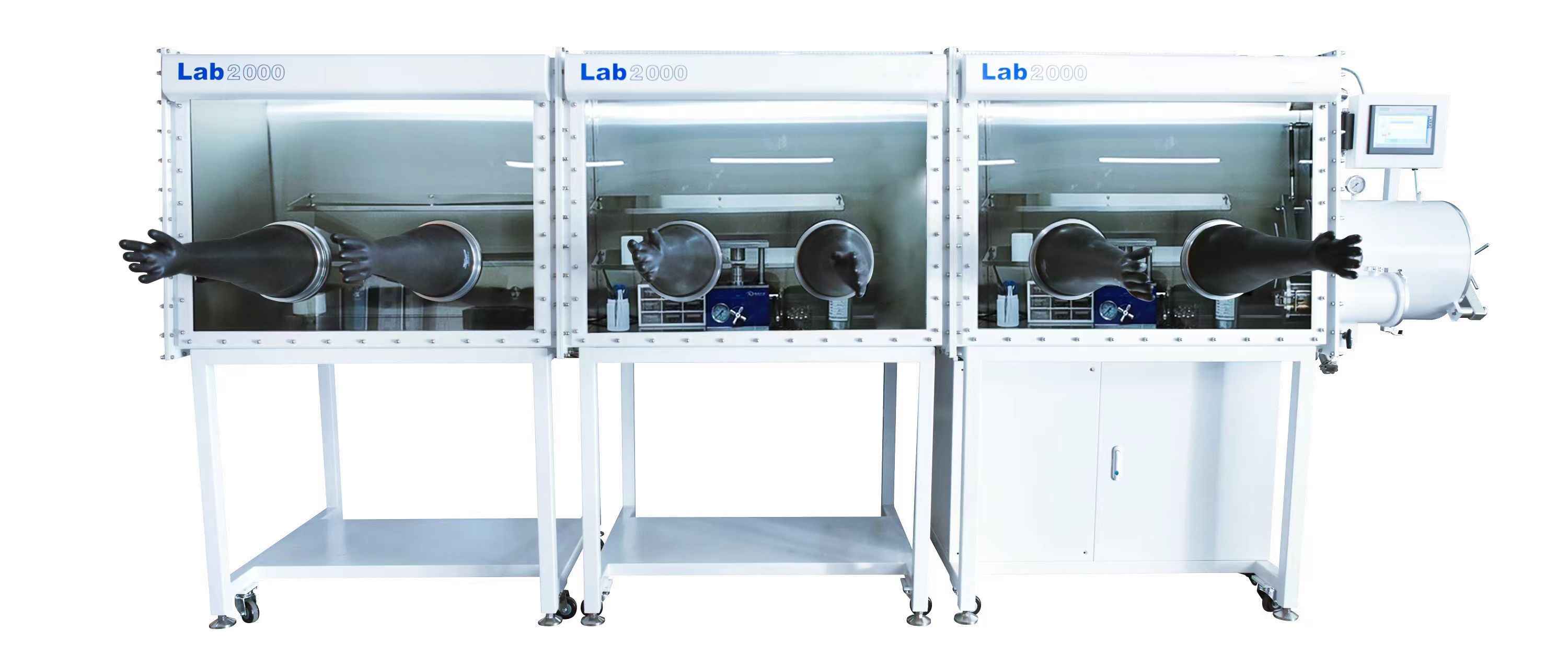

กล่องถุงมือสุญญากาศสแตนเลสด้านเดียวสำหรับห้องปฏิบัติการ 3 สถานีทำงาน 6 พอร์ต

ก.  เกณฑ์การยอมรับ:

ภายใต้สภาวะมาตรฐาน นั่นคือ ภายใต้อุณหภูมิคงที่ 20-25 องศาเซลเซียส ความชื้นสัมพัทธ์ 65% และแหล่งอากาศเฉื่อย 99.999% ดัชนีออกซิเจนในน้ำหมุนเวียนของตัวถังเปล่าจะต่ำกว่า 1ppm แผงควบคุมภาษาอังกฤษ หน้าจอการทำงานภาษาอังกฤษ

B.  ตัวบ่งชี้ทางเทคนิคหลักและการกำหนดค่า

1. กล่อง

1.1. ขนาด: 3600มม. (ยาว) ×900มม. (สูง) ×770มม. (กว้าง) ด้านเดียว

กล่องถุงมือด้านเดียว 3 ส่วนจำนวน 1,200 กล่องเชื่อมต่อกันด้วยหน้าแปลน

1.2. วัสดุ: โครงสร้างสแตนเลส (ชนิด 304) ความหนา 3มม.

1.3. ฟิลเตอร์: รูรับแสง 0.3 ไมครอน

1.4. ถุงมือยางบิวทิล: นำเข้าจากสหรัฐอเมริกา ความหนา 0.4 มม. ปากถุงมือ 8 นิ้ว ปากถุงมือทำจากโลหะผสมดูราลูมิเนียม (เคลือบสารป้องกันการกัดกร่อน อลูมิเนียมอโนไดซ์) เส้นผ่านศูนย์กลาง 220 มม.

1.5. หน้าต่าง: พื้นผิวการทำงานแบบเอียง หน้าต่างกระจกนิรภัยแบบถอดออกได้หนา 8 มม. ทนทานต่อการสึกหรอ ทนต่อการกัดกร่อน การส่งผ่านแสงที่ดี วงแหวนปิดผนึกพร้อมซีล OMEGA หนา 3/8 นิ้ว

1.6. รักษาแรงดันบวกและลบให้อยู่ในระดับที่เหมาะสม (-10mbar-10mbar) ระหว่างการใช้งาน

1.7. ตู้ติดตั้งหลอดประหยัดพลังงานป้องกันแสงสะท้อนและให้แสงนุ่มนวล

1.8. ตัวกล่องมีชั้นวางแบบ 2 ชั้นพร้อมแผงแสดงสินค้า

1.9. กล่องมีแผงขั้วต่อไฟฟ้าแบบมีรูพรุน (แหล่งจ่ายไฟ: 220V±10% 50Hz±10%)

1.10. กล่องสามารถกำหนดค่าให้มีพอร์ต KF-40 มาตรฐานได้ 9 พอร์ต

1.11. อัตราการรั่วไหล: ≤0.001vol%/ชม.

1.12. ขายึดโครงเหล็ก พร้อมล้อเลื่อนสูง 950 มม. ติดตั้งด้วยล้อเลื่อนสากล

2. ห้องเปลี่ยนผ่าน

2.1. รูปทรง: ทรงกระบอก (สแตนเลส 304) เชื่อมต่อกับกล่องเก็บของพร้อมประตูเปลี่ยนผ่านขนาดใหญ่แบบล็อคเพลา ใช้งานง่าย

2.2. ขนาด: เส้นผ่านศูนย์กลาง 360 มม. ถังเปลี่ยนถ่ายยาว 600 มม. ประตูลูกสูบ ห้องเปลี่ยนถ่ายพร้อมถาดเลื่อน การขัดเงา กล่องที่มีห้องเปลี่ยนถ่ายขนาดเล็ก ข้อมูลจำเพาะ: เส้นผ่านศูนย์กลาง 150 มม. ความยาว 300 มม. การควบคุมวาล์วแบบแมนนวล การสูบและเติมน้ำมัน

2.3. ถาด: สแตนเลส 260 มม. × 580 มม. เคลื่อนย้ายและขยายได้อย่างอิสระ (มีห้องโดยสารขนาดใหญ่)

2.4. สูญญากาศ ≤1 บาร์ (ห้องโดยสารเปลี่ยนผ่านขนาดใหญ่และขนาดเล็กทางด้านขวาของกล่องเก็บของต้องได้รับการดูดฝุ่นและจัดแสดง)

3. ระบบควบคุม

3.1. โหมด: ประกอบด้วยฟังก์ชันการวินิจฉัยตนเอง ฟังก์ชันปิดเครื่องและสตาร์ทอัตโนมัติ พร้อมฟังก์ชันควบคุมแรงดันและฟังก์ชันปรับอัตโนมัติ ระบบควบคุมอัตโนมัติ ระบบควบคุมรอบการทำงาน การป้องกันด้วยรหัสผ่าน และการควบคุมห้องสุญญากาศผ่านหน้าจอ LCD ตัวเครื่องควบคุมด้วยหน้าจอสัมผัส Siemens PLC

3.2. การควบคุมแรงดัน: ควบคุมแรงดันของกล่องและห้องเปลี่ยนผ่านที่ค่าที่ตั้งไว้

ก) ผู้ใช้สามารถตั้งค่าช่วงแรงดันใช้งานระหว่าง +12.5 ถึง -12.5 มิลลิบาร์ได้ตามต้องการ และ PLC จะปรับแรงดันของกล่องให้อยู่ในช่วงที่กำหนดโดยอัตโนมัติ ค่าเริ่มต้นของช่วงแรงดันใช้งานคือ -1 ถึง +3 มิลลิบาร์

ข) เมื่อแรงดันกล่องสูงกว่า 12 มิลลิบาร์ PLC จะเปิดวาล์วความปลอดภัยโดยอัตโนมัติเพื่อระบายแรงดันและปกป้องถุงมือ อุปกรณ์ และวัสดุต่างๆ ในกล่อง

ค) ใช้สวิตช์เหยียบเพื่อปรับแรงดันถังให้ละเอียดยิ่งขึ้น

3.3. แป้นเหยียบ: สามารถควบคุมแรงกดของกล่องเก็บของ ใช้งานง่าย

4. ระบบหมุนเวียน โลหิต(รวมทั้งระบบฟอกและฟื้นฟู)

4.1. BASF ประเทศเยอรมนี, วัสดุกรอง UOP ของสหรัฐอเมริกา, วาล์ว Baode ประเทศเยอรมนี ระบบโฮสต์ผสานรวมการออกแบบแบบแยกส่วน กลุ่มวาล์วโซลินอยด์แก๊สควบคุมอิเล็กทรอนิกส์อัตโนมัติ การควบคุม PLC วงจร ปั๊มหมุนเวียน ระบบกรอง และจอแสดงผลที่ผสานรวมกับระบบกรองอิสระ ทำให้เป็นระบบที่กะทัดรัดและใช้งานง่าย

4.2. การควบคุม: น้ำและออกซิเจนถูกควบคุมให้น้อยกว่า 1 PPm

4.3 อุปกรณ์ปรับแต่ง: ผ่านการปรับแต่งแบบสัมผัส PLC (การทำความร้อน การอพยพ การฟอก การสร้างใหม่) ตลอดกระบวนการ ยกเว้นการระบายอากาศ 2.5 ชั่วโมงโดยไม่ต้องมีการตรวจสอบจากมนุษย์

4.4. ก๊าซทำงาน: He.N2/ หรือก๊าซ Ar (วัฏจักรก๊าซ)

4.5 พัดลมหมุนเวียน: พัดลมความถี่แปรผันความเร็วสูง 0-100m³ ควบคุมด้วยไมโครโปรเซสเซอร์ อุปกรณ์สแตนเลสที่ผ่านการทดสอบแรงดัน

4.6. คอลัมน์กรอง: คอลัมน์กรองเดี่ยว วัสดุกรองนำเข้าจากเยอรมนี วัสดุกำจัดออกซิเจน BASF 5 กก. วัสดุดูดซับน้ำ UOP ของสหรัฐอเมริกา 5 กก. มีประสิทธิภาพในการดูดซึมสูง อายุการใช้งานยาวนาน มั่นใจได้ในประสิทธิภาพการกรองที่ยาวนาน ความจุในการกำจัดน้ำ 2 ㎏ ความจุในการดูดซึมออกซิเจน 60 ลิตร

4.7. วาล์วฟอกอากาศ: วาล์วไฟฟ้า-นิวเมติกส์อัตโนมัติ

4.8. ตัวกรอง: ตัวกรองประสิทธิภาพสูงพร้อมตัวกรองรูรับแสงมาตรฐาน HEPA ขนาด 0.3 ไมครอน

4.9 . การฟื้นฟู: ใช้สำหรับการนำระบบการกรองกลับมาใช้ใหม่ เพื่อให้ระบบทำงาน การฟื้นฟูต้องใช้ส่วนผสมของฮีเลียม/H2 ไนโตรเจน/H2 หรืออาร์กอน/H2 โดยมี H2 คิดเป็น 10% ก๊าซที่ฟื้นฟูจะไหลเข้าสู่มาตรวัดการไหลและเข้าสู่คอลัมน์การกรอง

5.ระบบการแสดงผล

SIEMENS จากเยอรมนี ควบคุมการทำงานด้วยหน้าจอสัมผัส PLC ของ Siemens สลับการทำงานได้ทั้งภาษาจีนและภาษาอังกฤษ

6. ระบบสุญญากาศ

เพิ่มระบบควบคุมเวลาเริ่ม-หยุดการทำงานของปั๊มสุญญากาศ ปั๊มสุญญากาศที่เลือกคือปั๊มสุญญากาศ British Edwards รุ่น RV12 อัตราการไหล 12 ลบ.ม./ชม. สุญญากาศจำกัด 2x10-3 มิลลิบาร์ ห้องทรานซิชันสามารถแยกการทำงานและควบคุมแยกกันได้ตลอดเวลา (นำเข้าจากต่างประเทศ)

7.  กล่องทำความสะอาดอัตโนมัติ

ฟังก์ชันทำความสะอาดกล่องอัตโนมัติ สภาพแวดล้อมของก๊าซที่แตกต่างกันและการทำงานผิดพลาดของน้ำ การทำความสะอาดกล่องออกซิเจนอัตโนมัติแบบรวดเร็ว วาล์วทำความสะอาดกล่องอัตโนมัติเชื่อมต่ออย่างแน่นหนากับท่อที่ผสานเข้ากับกล่องด้วยท่อเหล็ก KF25 และอินเทอร์เฟซภายนอกคือขั้วต่อเจดีย์ KF25

สามตัวบ่งชี้ทางเทคนิคหลักและการกำหนดค่า

C.  ตัวบ่งชี้ทางเทคนิคหลักและการกำหนดค่า

1.  เครื่องวิเคราะห์ น้ำ(นำเข้าจากต่างประเทศ) วัสดุยี่ห้อ: UK MICHELL/ (ขึ้นอยู่กับสภาพแวดล้อมการใช้งานของลูกค้า)

ข้อมูลของบุคคลที่สามที่ไม่ใช่ในประเทศหรือประกอบในประเทศรับประกันความน่าเชื่อถือ

1) ช่วงการวัด: 0-1000ppm

2) ความแม่นยำ: ±1% ppm

3) จอแสดงผล: เอาต์พุตของเครื่องวิเคราะห์เชื่อมต่อกับ PLC ค่าการตรวจจับจะแสดงบนหน้าจอสัมผัส และสามารถตั้งค่าสัญญาณเตือนได้

4) การควบคุม: ระบบหมุนเวียนก๊าซสามารถควบคุมได้ตามการตั้งค่าของผู้ใช้เพื่อให้บรรลุการลดรอบ

5) สภาพแวดล้อม: -10℃ -50℃

2. เครื่องวิเคราะห์ ออกซิเจน(นำเข้าจากต่างประเทศ) วัสดุยี่ห้อ: AVCRAY ของสหรัฐอเมริกา (ขึ้นอยู่กับสภาพแวดล้อมการใช้งานของลูกค้า)

ข้อมูลของบุคคลที่สามที่ไม่ใช่ในประเทศหรือประกอบในประเทศรับประกันความน่าเชื่อถือ

1) สามารถตั้งค่าช่วงการวัดได้: 0-1000, ppm

2) สภาพแวดล้อม: -10℃ -50℃

3) ความแม่นยำ: ±1% ppm

4) ตำแหน่งการติดตั้ง: เซ็นเซอร์ออกซิเจนติดตั้งอยู่บนกล่อง โดยไม่คำนึงถึงการหมุนเวียนของก๊าซหรือไม่ เซ็นเซอร์ออกซิเจนจะตรวจจับบรรยากาศในกล่องอย่างต่อเนื่องและแสดงปริมาณออกซิเจนในกล่องเก็บของ

5) เซ็นเซอร์: แบตเตอรี่วัสดุไฟฟ้าเคมี ข้อดีคือมีความแม่นยำเป็นศูนย์ มีการดริฟท์น้อย เพื่อหลีกเลี่ยงไม่ให้วัสดุแบตเตอรี่อื่นๆ กัดกร่อนได้ง่าย ต้นทุนการเปลี่ยนทดแทนต่ำ (เปลี่ยนเฉพาะแบตเตอรี่ออกซิเจนเท่านั้น)

6) จอแสดงผล: เอาต์พุตของเครื่องวิเคราะห์เชื่อมต่อกับ PLC ค่าการตรวจจับจะแสดงบนหน้าจอสัมผัส และสามารถตั้งค่าสัญญาณเตือนได้

การควบคุม: ผู้ใช้สามารถเลือกฟังก์ชั่นการหมุนเวียนอัตโนมัติเพื่อรักษาปริมาณออกซิเจนในช่องเก็บของภายในช่วงที่ผู้ใช้กำหนด

D.  ระบบดูดซับตัวทำละลายอินทรีย์

เพื่อป้องกันอิทธิพลของตัวทำละลายอินทรีย์ต่อคอลัมน์การทำให้บริสุทธิ์ จึงได้เชื่อมต่อคอลัมน์ตัวทำละลายแบบอนุกรมเข้ากับระบบกล่องถุงมือ โดยตัวกลางหลักประกอบด้วยคาร์บอนกัมมันต์และอะลูมินากัมมันต์คุณภาพสูงและประสิทธิภาพสูง เพื่อป้องกันการเกิดกรดไฮโดรฟลูออริก ระบบดูดซับตัวทำละลายอินทรีย์บรรจุด้วยความจุ 7 กิโลกรัม และมีอินเทอร์เฟซ KF40 ที่ด้านบนและด้านล่างของคอลัมน์เพื่ออำนวยความสะดวกในการเติมเชื้อเพลิง และผู้ใช้สามารถเติมเชื้อเพลิงได้ด้วยตนเอง เพื่อป้องกันการเกิดกรดไฮโดรฟลูออริก ถังคอลัมน์ตัวทำละลายจึงถูกเปิดใช้งานด้วยอะลูมินาครึ่งหนึ่ง

E.  การกำหนดค่าหลัก

1 บรรจุภัณฑ์ส่งออกมาตรฐาน: การป้องกันการชนภายใน บรรจุภัณฑ์กล่องไม้สำหรับส่งออกภายนอก

2. จัดส่งโดยด่วน ทางอากาศ ทางทะเล ตามความต้องการของลูกค้าเพื่อค้นหาวิธีที่เหมาะสมที่สุด

3. รับผิดชอบความเสียหายในระหว่างกระบวนการจัดส่ง จะเปลี่ยนชิ้นส่วนที่เสียหายให้คุณฟรี
