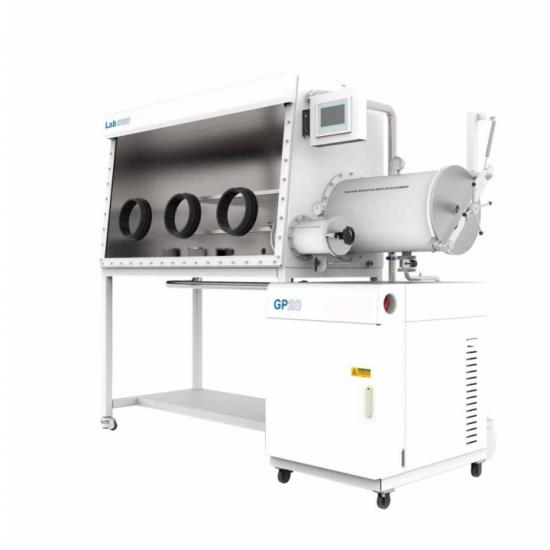

กล่องถุงมือฟอกอากาศแบบด้านเดียวสำหรับห้องแล็บ 3 ช่อง

เกณฑ์การยอมรับ:

ภายใต้เงื่อนไขมาตรฐาน นั่นคือ อุณหภูมิคงที่ 2 0-25℃  ความชื้นสัมพัทธ์ 65% และแหล่งก๊าซเฉื่อย 99.999% ตัวบ่งชี้น้ำหมุนเวียนและออกซิเจนของถังว่างทั้งหมดจะน้อยกว่า 1ppm

ตัวบ่งชี้ทางเทคนิคหลักและการกำหนดค่า

1. ตู้

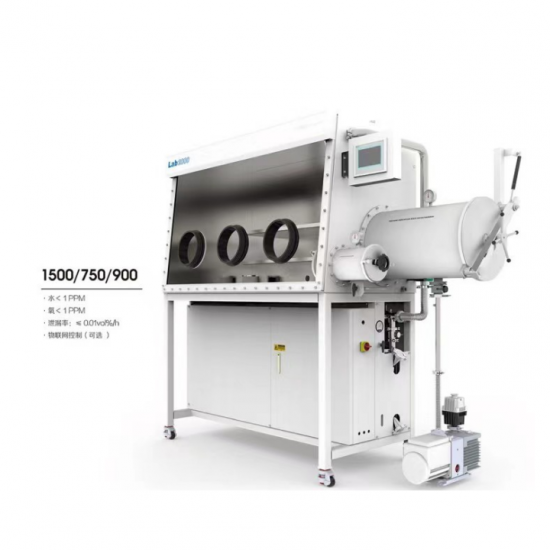

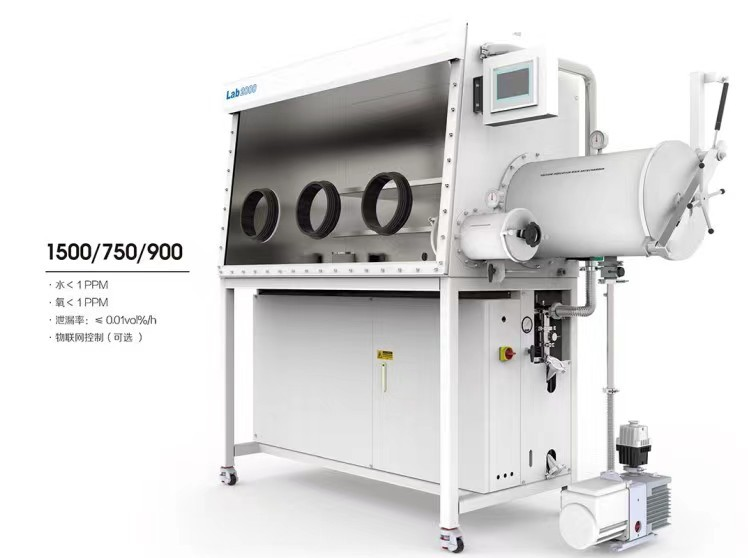

1.1. ขนาด : 1500มม. (ยาว) x 900มม. (สูง) x 750มม. (กว้าง)

1.2 .  วัสดุ: โครงสร้างสแตนเลสทั้งหมด (ชนิด 304) ความหนา 3 มม.

1.3. ตัวกรอง: ขนาดรูพรุน 0.3 ไมครอน

1.4 ถุงมือยางบิวทิล: นำเข้าจากสหรัฐอเมริกา ความหนา 0.4 มม. ช่องเปิดถุงมือ 8 นิ้ว ช่องเปิดถุงมือเป็นโลหะผสมอลูมิเนียมแข็ง (ผ่านการเคลือบป้องกันการกัดกร่อน อลูมิเนียมอโนไดซ์) และมีเส้นผ่านศูนย์กลาง 220 มม.

1.5 หน้าต่าง: การออกแบบเอียงของพื้นผิวการทำงาน กระจกหน้าต่างด้านหน้านิรภัยหนา 8 มม. ทนทานต่อการสึกหรอ ทนต่อการกัดกร่อน การส่งผ่านแสงที่ ดี  และวงแหวนปิดผนึกใช้วงแหวนปิดผนึก OMEGA หนา 3/8 นิ้ว

1.6 .  สามารถรักษาแรงดันบวกและลบ (-10mbar-10mbar) ไว้ได้ในระหว่างการใช้งาน

1.7 ตู้ติด ตั้ง  หลอดไฟประหยัดพลังงานป้องกันแสงสะท้อนและให้แสงนุ่มนวล

1.8 .   มีชั้นวางของสำหรับวางบอร์ดแสดงผลในกล่อง 2 ชั้น

1.9 ．มีแผงขั้วไฟฟ้าแบบมีรูพรุนในกล่อง (แหล่งจ่ายไฟ: 220V±10% 50Hz±10%)

1.10. ตู้สามารถติดตั้งอินเทอร์เฟซ KF-40 มาตรฐานได้ 4 รายการ

1.11. อัตราการรั่วไหล: ≤0.001vol%/ชม.

1.12. โครงสร้างเหล็กยึดพร้อมล้อเลื่อนมีความสูง 950 มม. และมีล้อเลื่อนแบบสากล

2. ห้องเปลี่ยนถ่าย 1

2.1 ห้องเปลี่ยนถ่ายขนาดใหญ่และขนาดเล็ก (ด้านขวา)

2.1.1 รูปทรง: ทรงกระบอก (สแตนเลส 304) เชื่อมต่อกับกล่องเก็บของ มีฝาปิดเปลี่ยนผ่านขนาดใหญ่แบบล็อกเพลา ใช้งานง่าย

2.1.2 ห้องเปลี่ยนผ่านขนาดใหญ่ เส้นผ่านศูนย์กลาง 360 มม. ความยาว 600 มม. ประตูลูกสูบ มีถาดเลื่อนในห้องเปลี่ยนผ่าน ขัดเงา กล่องติดตั้งห้องเปลี่ยนผ่านขนาดเล็ก ข้อมูลจำเพาะคือ เส้นผ่านศูนย์กลาง 150 มม. ความยาว 300 มม. ควบคุมวาล์วแบบแมนนวลสำหรับการดูดและจ่ายอากาศ

2.1.3. ถาด: เคลื่อนย้ายและขยายได้อย่างอิสระ (การกำหนดค่าเหนือห้องขนาดใหญ่)

2.1.4 ．  ระดับสุญญากาศ ≤ 1 บาร์ (ทั้งห้องเปลี่ยนผ่านด้านขวาขนาดใหญ่และขนาดเล็กต้องใช้การดูดฝุ่นพร้อมจอแสดงผล)

3. ระบบควบคุม

3.1 วิธีการ: ประกอบด้วยการวินิจฉัยตนเอง การสตาร์ทอัตโนมัติหลังไฟฟ้าดับ พร้อมระบบควบคุมแรงดันและฟังก์ชันปรับอัตโนมัติ จอแสดงผล LCD ใช้ควบคุมอัตโนมัติ ควบคุมรอบการทำงาน การป้องกันด้วยรหัสผ่าน และควบคุมห้องสุญญากาศ ระบบควบคุมใช้หน้าจอสัมผัส Siemens PLC

3.2. การควบคุมแรงดัน: ควบคุมแรงดันของถังและห้องเปลี่ยนผ่านที่ค่าที่ตั้งไว้

ก) ผู้ใช้สามารถตั้งค่าช่วงแรงดันใช้งานระหว่าง +12.5 ถึง -12.5 มิลลิบาร์ได้ตามต้องการ และ PLC จะควบคุมแรงดันของกล่องให้อยู่ในช่วงที่กำหนดโดยอัตโนมัติ ค่าเริ่มต้นสำหรับช่วงแรงดันใช้งานคือ -1 ถึง +3 มิลลิบาร์

ข) เมื่อแรงดันกล่องมากกว่า 12 มิลลิบาร์ PLC จะเปิดวาล์วความปลอดภัยโดยอัตโนมัติเพื่อระบายแรงดันเพื่อปกป้องถุงมือ อุปกรณ์ และวัสดุต่างๆ ในกล่อง

ค) ใช้สวิตช์เหยียบเพื่อปรับแรงดันถังให้ละเอียดยิ่งขึ้น

3.3. แป้นเหยียบ: สามารถควบคุมแรงกดของกล่องเก็บของและอำนวยความสะดวกในการใช้งาน

4. ระบบหมุนเวียน (รวมถึงระบบฟอกฟื้นฟู)

4.1. วัสดุกรอง BASF จากเยอรมนี, วัสดุกรอง UOP จากอเมริกา, วาล์ว Baode จากเยอรมนี ระบบโฮสต์ผสานการออกแบบแบบแยกส่วน ชุดวาล์วโซลินอยด์วงจรอากาศควบคุมด้วยระบบอิเล็กทรอนิกส์อัตโนมัติเต็มรูปแบบ ระบบควบคุม PLC วงจร ปั๊มหมุนเวียน ห้องกรอง และจอแสดงผล รวมอยู่ในเครื่องกรองอิสระ ทำให้เป็นระบบที่กะทัดรัดและใช้งานง่าย

4.2. การควบคุม: น้ำและออกซิเจนถูกควบคุมให้น้อยกว่า 1 PPm

4.3 อุปกรณ์ปรับแต่ง: ผ่านการปรับสัมผัส PLC (การทำความร้อน การอพยพ การฟอก การสร้างใหม่) ตลอดกระบวนการ ยกเว้นการระบายอากาศ 2.5 ชั่วโมงโดยไม่มีการตรวจสอบจากมนุษย์

4.4 ．  ก๊าซทำงาน: He.N2/ หรือก๊าซ Ar (วัฏจักรก๊าซ)

4.5 ．  พัดลมหมุนเวียน: พัดลมความถี่แปรผันความเร็วสูง 0-100m³ ควบคุมด้วยไมโครโปรเซสเซอร์ อุปกรณ์สแตนเลสที่ผ่านการทดสอบแรงดัน

4.6. คอลัมน์กรอง: คอลัมน์กรองเดี่ยว วัสดุกรองนำเข้าจากเยอรมนี วัสดุกรองออกซิเจน BASF 5 กก., วัสดุดูดซับน้ำประสิทธิภาพสูง UOP จากสหรัฐอเมริกา 5 กก. อายุการใช้งานยาวนานเป็นพิเศษ รับประกันประสิทธิภาพการกรองที่ยาวนานตลอดการใช้งาน ความจุในการกรองน้ำ 2.2 ตร.ม.  และความจุในการดูดซับออกซิเจน 63 ลิตร

4.7 ．  วาล์วการฟอกอากาศ: วาล์วไฟฟ้า-นิวเมติกส์อัตโนมัติเต็มรูปแบบ

4.8 ．  ตัวกรอง: ตัวกรองประสิทธิภาพสูงที่มีขนาดรูพรุน 0.3 ไมครอนที่ตรงตามมาตรฐาน HEPA

4.9. การฟื้นฟู: ใช้เพื่อนำระบบการกรองกลับมาใช้ใหม่เพื่อกระตุ้นระบบ การฟื้นฟูต้องใช้ก๊าซผสม ได้แก่ ฮีเลียม/H2 ไนโตรเจน/H2 หรืออาร์กอน/H2 ซึ่งมี H2 คิดเป็น 10% ก๊าซการฟื้นฟูจะเข้าสู่คอลัมน์การกรองผ่านมาตรวัดอัตราการไหลขั้นสูง

5.ระบบการแสดงผล

SIEMENS ประเทศเยอรมนี ระบบควบคุมแบบยูนิตใช้หน้าจอสัมผัส PLC ของ Siemens สามารถสลับระหว่างภาษาจีนและอังกฤษได้

6. เครื่องวิเคราะห์น้ำ(นำเข้าจากต่างประเทศ) วัสดุยี่ห้อ: British MICHELL/ (กำหนดตามสภาพแวดล้อมการใช้งานของลูกค้า)

การประกอบที่ไม่ใช่ในประเทศหรือในประเทศ ข้อมูลจากบุคคลที่สามรับประกันความน่าเชื่อถือ

1) ช่วงการวัด: 0-1000ppm

2) ความแม่นยำ: ±1%ppm

3) จอแสดงผล: เอาต์พุตของเครื่องวิเคราะห์เชื่อมต่อกับ PLC ค่าที่ตรวจพบจะแสดงบนหน้าจอสัมผัส และสามารถตั้งค่าสัญญาณเตือนได้

4) การควบคุม: ระบบหมุนเวียนก๊าซสามารถควบคุมได้ตามการตั้งค่าของผู้ใช้เพื่อลดการหมุนเวียน

5) สภาพแวดล้อม: -10℃—50℃

7. เครื่องวิเคราะห์ออกซิเจน(นำเข้าจากต่างประเทศ) วัสดุยี่ห้อ: AVCRAY อเมริกัน (กำหนดตามสภาพแวดล้อมการใช้งานของลูกค้า)

การประกอบที่ไม่ใช่ในประเทศหรือในประเทศ ข้อมูลจากบุคคลที่สามรับประกันความน่าเชื่อถือ

1) สามารถตั้งค่าช่วงการวัดได้: 0-1000, ppm

2) สภาพแวดล้อม: -10°C - 50°C

3) ความแม่นยำ: ±1% ppm

4) ตำแหน่งการติดตั้ง: เซ็นเซอร์ออกซิเจนติดตั้งอยู่บนตัวกล่อง ไม่ว่าก๊าซจะหมุนเวียนหรือไม่ เซ็นเซอร์ออกซิเจนจะตรวจจับบรรยากาศภายในกล่องอย่างต่อเนื่องและแสดงปริมาณออกซิเจนในช่องเก็บของหน้ารถ

5) เซ็นเซอร์: แบตเตอรี่วัสดุไฟฟ้าเคมี ซึ่งมีข้อดีคือจุดศูนย์ที่แม่นยำ การดริฟท์น้อย และหลีกเลี่ยงการกัดกร่อนของวัสดุแบตเตอรี่อื่นๆ ได้ง่าย ต้นทุนการเปลี่ยนทดแทนต่ำ (เปลี่ยนเฉพาะแบตเตอรี่ออกซิเจนเท่านั้น)

6) จอแสดงผล: เอาต์พุตของเครื่องวิเคราะห์เชื่อมต่อกับ PLC ค่าที่ตรวจพบจะแสดงบนหน้าจอสัมผัส และสามารถตั้งค่าสัญญาณเตือนได้

7) การควบคุม: ผู้ใช้สามารถเลือกฟังก์ชั่นหมุนเวียนอัตโนมัติเพื่อรักษาปริมาณออกซิเจนในกล่องเก็บของภายในช่วงที่ผู้ใช้กำหนด

8. ระบบสุญญากาศ

เพิ่มการควบคุมเวลาเริ่มต้นและหยุดการทำงานของปั๊มสุญญากาศ ปั๊มสุญญากาศเป็นปั๊มสุญญากาศ Edwards จากประเทศอังกฤษ รุ่น RV12 มีอัตราการไหล 12 ลูกบาศก์เมตร/ชั่วโมง และค่าสุญญากาศสูงสุด 2x10-3 มิลลิบาร์ ห้องเปลี่ยนผ่านสามารถแยกออกจากกันและควบคุมได้อย่างอิสระตลอดเวลา (นำเข้าจากต่างประเทศ)

9. การทำความสะอาดตู้อัตโนมัติ

แผ่นชุบไฟฟ้าควบคุมอากาศอัตโนมัติ มีฟังก์ชั่นทำความสะอาดแก๊สอัตโนมัติภายในกล่อง ผู้ใช้ตั้งเวลาทำความสะอาด จากนั้นแตะปุ่มเริ่มบนหน้าจอสัมผัส ระบบจะเริ่มทำความสะอาดกล่อง และจะหยุดโดยอัตโนมัติเมื่อถึงเวลาที่ตั้งไว้

10. ระบบดูดซับตัวทำละลายอินทรีย์

เพื่อป้องกันอิทธิพลของตัวทำละลายอินทรีย์ต่อคอลัมน์การทำให้บริสุทธิ์ จึงได้เชื่อมต่อคอลัมน์ตัวทำละลายเข้ากับระบบกล่องถุงมือแบบอนุกรม ตัวกลางหลักประกอบด้วยคาร์บอนกัมมันต์คุณภาพสูงและอะลูมินากัมมันต์ เพื่อป้องกันการเกิดกรดไฮโดรฟลูออริก ระบบดูดซับตัวทำละลายอินทรีย์มีความจุ 7 กิโลกรัม มีอินเทอร์เฟซ KF40 ที่ด้านบนและด้านล่างของคอลัมน์ สะดวกต่อการเติมสาร และผู้ใช้สามารถเติมสารได้เอง

11. เงื่อนไขการทำงานของอุปกรณ์: (กำหนดโดยผู้ใช้)

1.0. แหล่งจ่ายไฟ: AC220V สองเฟสสามสาย กำลังไฟ ≥ 1Kw

1.1. ห้องปฏิบัติการต้องมีสายดินอิสระ: <3Ω ขอแนะนำให้ใช้สายทองแดงแบนขนาด ≥10mm2 สำหรับการเชื่อมต่อจากอุปกรณ์ไปยังสายดิน

1.2. การประปา : ไม่มี;

1.3. ความชื้นสัมพัทธ์: <75%;

1.4.ในห้องไม่มีฝุ่นละอองปริมาณมาก ไม่มีก๊าซกัดกร่อน ไวไฟ และระเบิดได้

1.5. อุปกรณ์ครอบคลุมพื้นที่: ยาว × กว้าง: 2500 มม. × 1200 มม.

การกำหนดค่าหลัก

1 บรรจุภัณฑ์ส่งออกมาตรฐาน: การป้องกันการชนภายใน บรรจุภัณฑ์กล่องไม้สำหรับส่งออกภายนอก

2. จัดส่งโดยด่วน ทางอากาศ ทางทะเล ตามความต้องการของลูกค้าเพื่อค้นหาวิธีที่เหมาะสมที่สุด

3. รับผิดชอบความเสียหายในระหว่างกระบวนการจัดส่ง จะเปลี่ยนชิ้นส่วนที่เสียหายให้คุณฟรี
